Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

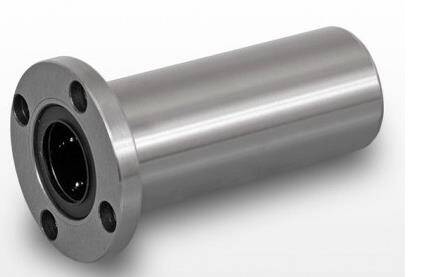

Endüstriyel otomasyon sistemlerinin vazgeçilmez bileşenlerinden biri olan Lmef 30 Luu Lineer Rulman Uzun Tip, hassas lineer hareketin kritik olduğu uygulamalar için özel olarak tasarlanmıştır. Bu ürün, 30 mm çapındaki şaftlar üzerinde üstün performans sergilemek üzere mühendislik standartlarına uygun olarak üretilmiştir. Gövde ucunda bulunan ön flanş, rulmanın bir levha, plaka veya alüminyum profil üzerine doğrudan ve sağlam bir şekilde civatalanarak monte edilmesine olanak tanır. Bu yapısal özellik, tasarımcılara kompakt ve rijit araba sistemleri oluşturma esnekliği sunarken, montaj sürecini de önemli ölçüde kolaylaştırmaktadır. LMEF serisi, yüksek yük kapasitesi ve uzun ömür beklentisi ile öne çıkarak, sistemlerinizin güvenilirliğini ve verimliliğini artırır.
Lmef 30 Luu modeli, "LUU" (Long - Uzun Tip) tanımından da anlaşılacağı üzere, standart lineer rulmanlara göre daha uzun bir gövdeye sahiptir. Bu uzatılmış tasarım, içerisinde daha fazla bilya sırası barındırmasına imkan tanır. Daha fazla temas noktası, rulmanın dinamik ve statik yük kapasitelerini artırırken, aynı zamanda titreşim sönümleme yeteneğini ve genel rijitliğini yükseltir. Uygun toleransta (g6–h6) taşlanmış miller ile kullanıldığında, Lmef 30 Luu, mil ve rulman arasındaki sürtünme kuvvetini minimize ederek enerji verimliliği sağlar ve mikro düzeyde bile hassas konum tekrarlanabilirliği sunar. Bu özellikleriyle, yüksek hassasiyet ve dayanıklılık gerektiren her türlü otomasyon uygulamasında tercih edilen bir çözümdür.
Proje ve Teknik Destek: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır. Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Lmef 30 Luu, alüminyum profil üzerine kurulu kompakt otomasyon hatlarında, parça taşıma konveyörlerinde ve malzeme besleme ünitelerinde sıklıkla tercih edilir. Flanşlı yapısı sayesinde, profil üzerine kolayca monte edilerek rijit ve düşük sürtünmeli bir hareket ekseni oluşturulmasını sağlar. Bu sayede, montaj ve üretim süreçlerinde verimlilik artışı gözlemlenir.
Yüksek hassasiyet ve tekrarlanabilirlik gerektiren kamera, sensör ve lazer ölçüm kafası taşıyan hareketli arabalarda kritik bir rol oynar. LUU tipinin sunduğu artırılmış rijitlik ve hassas lineer hareket kabiliyeti, optik sistemlerin doğru konumlandırılmasını ve ölçüm sonuçlarının güvenilirliğini garanti eder. Laboratuvar ortamlarında test ve analiz cihazlarında da aktif olarak kullanılır.
Bilimsel araştırmalar ve endüstriyel test süreçlerinde kullanılan numune hazırlama istasyonları, hassas test aparatları ve mikroskop platformları gibi düzeneklerde, Lmef 30 Luu, stabil ve titreşimsiz bir lineer hareket platformu sunar. Uzun ömürlü yapısı, yoğun kullanım altında bile güvenilirliğini korumasını sağlar.
Küçük ölçekli robotik sistemler, otomatik montaj hatları ve XY masaları gibi kompakt otomasyon istasyonlarında, Lmef 30 Luu'nun flanşlı tasarımı ve yüksek yük kapasitesi, alan kısıtlaması olan uygulamalarda ideal bir çözüm sunar. Hassas hareket yeteneği, bu tür sistemlerin genel performansını ve görev doğruluğunu artırır.
Düşük sürtünme katsayısı ve hassas hareket kabiliyeti sayesinde enerji tüketimini minimize ederken, sistemlerin daha hızlı ve akıcı çalışmasını sağlar. Bu da genel operasyonel verimliliği ve döngü sürelerini optimize eder.
Sertleştirilmiş bilya yolları ve yüksek kaliteli çelik gövde malzemesi, rulmanın aşınmaya karşı direncini artırır. UU tip sızdırmazlık keçeleri ise iç mekanizmayı koruyarak bakım aralıklarını uzatır ve toplam sahip olma maliyetini düşürür.
Flanşlı gövde tasarımı, montaj sürecini basitleştirir ve standart bağlantı elemanları ile hızlı entegrasyon imkanı sunar. Modüler yapısı sayesinde, mevcut sistemlere kolayca adapte edilebilir ve stok yönetimi açısından avantaj sağlar.
En verimli çalışma ve hassas konum tekrarlanabilirliği için milin taşlanmış g6–h6 toleransında olması kritik öneme sahiptir. Milin yüzey sertliği de genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Bu özellikler, düşük sürtünme ve uzun servis ömrü sağlar.
LMEF 30 LUU, "long" (uzun) tip bir rulman olup, standart uzunluktaki LMEF serisi rulmanlara göre daha fazla bilya sırasına sahiptir. Bu sayede, daha yüksek dinamik (yaklaşık 1.57 kN) ve statik (yaklaşık 2.75 kN) yük kapasiteleri sunar. Eğer uygulamanızda standart rulmanların taşıma kapasitesi yetersiz kalıyorsa veya daha uzun ömür ve dayanıklılık gerekiyorsa LUU tipini tercih etmelisiniz.
Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan ve olumsuz yönde etkiler. Yanlış hizalama, bilya yolları üzerinde dengesiz yük dağılımına ve erken aşınmaya neden olur. Montaj öncesi milin ve gövdenin hizalama kontrolünü dikkatlice yapmanız, rulmanınızın ömrünü ciddi şekilde uzatacaktır.
Yüksek hız ve ivmeli uygulamalarda rulmanın yağlama aralığı kısaltılmalı ve uygun viskozitede lineer rulman gresi kullanılmalıdır. Rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir; ancak yoğun kullanımda periyodik bakım kapsamında, Mermak CNC teknik ekibinin önerdiği spesifik bir lineer rulman gresi ile yenileme yapmak performansı koruyacaktır.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı kritik öneme sahiptir. Yükün her rulmana eşit veya kabul edilebilir sınırlar içinde dağıldığından emin olmak için mühendislik hesaplamaları yapılmalı ve rulmanlar arası mesafe, moment yüklerini en aza indirecek şekilde ayarlanmalıdır.
Anormal ses veya titreşim genellikle milin tolerans dışı olması (g6-h6 dışı), montajda hizalama hataları, yetersiz veya yanlış tip yağlama, kirlilik veya aşırı yükten kaynaklanabilir. İlk olarak mil toleransını ve montaj hizalamasını kontrol edin. Yağlama durumunu gözden geçirin. Eğer sorun devam ederse, Mermak CNC teknik ekibimizle iletişime geçmenizi öneririz.
LMEF 30 LUU'nun UU tipi kauçuk keçeleri, toz, talaş ve kir girişine karşı temel bir koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır endüstriyel şartlarda bu temel koruma yetersiz kalabilir. Bu tür ortamlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile ek olarak korumak, rulman ömrünü ciddi şekilde uzatır.
Dinamik yük kapasitesi (yaklaşık 1.57 kN), rulmanın belirli bir ömür boyunca (genellikle 50 km veya 100 km) dinamik yük altında sorunsuz çalışabileceği maksimum yükü ifade eder. Statik yük kapasitesi (yaklaşık 2.75 kN) ise rulmanın hareket etmeden dayanabileceği maksimum yüktür. Projenizdeki gerçek yükleri (hareketli kütle, ivme, dış kuvvetler) ve istenen ömrü dikkate alarak bir güvenlik faktörü (genellikle 1.5-3 arası) ile hesaplama yapmanız önerilir. Kararsız kaldığınızda Mermak CNC teknik ekibinden destek alabilirsiniz.
Genellikle lineer rulmanlar için standart çalışma sıcaklık aralığı -20°C ile +80°C arasındadır. Bu aralık dışındaki sıcaklıklarda kullanılan gres özelliğini kaybedebilir, metal parçaların genleşmesi veya büzülmesi toleransları etkileyebilir. Aşırı sıcak veya soğuk koşullarda özel gresler ve tasarım değişiklikleri gerekebilir. Detaylı bilgi için teknik veri sayfasına bakmalı veya Mermak CNC ile iletişime geçmelisiniz.
LMEF 30 LUU, 30 mm mil çapıyla, alüminyum profil üzerine kurulu hafif eksen sistemleri, kamera/sensör taşıyan arabalar, laboratuvar ve test düzeneklerindeki hassas lineer kılavuzlar gibi kompakt otomasyon istasyonlarında ve XY masalarda tipik olarak kullanılır. Ağır sanayi makinelerinde daha büyük çaplı ve daha yüksek yük kapasiteli lineer rulmanlar tercih edilebilir. Ancak orta ölçekli hassas endüstriyel uygulamalar için oldukça uygundur.
Rulman ömrünü tamamladığında genellikle artan gürültü, titreşim, hareket direncinde artış, mil üzerinde çizikler veya rulmanda gözle görülür boşluk oluşumu gibi belirtiler gösterir. Düzenli bakıma rağmen bu sorunlar devam ediyorsa, rulmanın değiştirilmesi gerekebilir. Bu durumda Mermak CNC teknik servisimizle iletişime geçerek detaylı inceleme veya değişim konusunda destek alabilirsiniz.
LMEF 30 LUU gibi lineer rulmanlarda, iç bilya kafesi veya keçeler gibi ana aşınan parçalar genellikle ayrı olarak temin edilmez veya değiştirilmez. Rulmanın modüler yapısı sayesinde, ömrünü tamamladığında veya arızalandığında komple rulman bloğunun yenisiyle değiştirilmesi en pratik ve verimli çözümdür.
Projenizdeki LMEF 30 LUU kullanımıyla ilgili detaylı teknik desteğe veya mühendislik danışmanlığına ihtiyacınız olduğunda, Mermak CNC teknik ekibi ile doğrudan iletişime geçebilirsiniz. Web sitemizdeki iletişim kanallarını kullanarak veya telefonla arayarak proje detaylarınızı paylaşabilir, doğru seçim ve uygulama konusunda uzman desteği alabilirsiniz.
Mermak CNC, ürünlerinin kalitesine güvenmektedir. LMEF 30 LUU rulmanınızda üretimden kaynaklı bir kusur tespit edilmesi durumunda, standart garanti koşullarımız geçerlidir. Ürünü satın aldığınız tarihten itibaren geçerli olan garanti süresi içinde, faturanızla birlikte Mermak CNC teknik servisimize başvurarak inceleme ve gerekli görülürse değişim veya tamir sürecini başlatabilirsiniz.
LMEF 30 LUU'nun sertleştirilmiş bilya yolları, rulmanın yük altında ve hareket sırasında aşınmaya karşı direncini önemli ölçüde artırır. Bu özellik, bilyaların yüzeyde daha az deformasyon oluşturmasını ve daha uzun süre pürüzsüz çalışmasını sağlayarak, rulmanın servis ömrünü standart sertleştirilmemiş yollara sahip rulmanlara kıyasla belirgin şekilde uzatır ve daha güvenilir bir performans sunar.
