Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

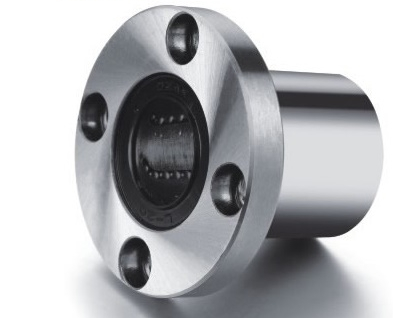

Endüstriyel otomasyon sistemlerinin hassas ve güvenilir hareket kabiliyeti, kullanılan her bir bileşenin kalitesine doğrudan bağlıdır. LMEF 30 UU Lineer Rulman, bu kritik gereksinimleri karşılamak üzere tasarlanmış, üstün mühendislik ürünü bir lineer hareket bileşenidir. 30 mm çapındaki şaftlar üzerinde pürüzsüz ve tekrarlanabilir lineer hareket sağlamak için geliştirilen bu rulman, kompakt tasarımı ve entegre flanşı sayesinde montaj kolaylığı ve sistem esnekliği sunar. Özellikle hassas konumlandırma, yüksek yük taşıma kapasitesi ve uzun ömür beklentisi olan uygulamalar için ideal bir çözümdür.
LMEF serisi lineer rulmanlar, endüstriyel standartlarda sertleştirilmiş çelikten imal edilmiş bilya yolları ve yüksek hassasiyetli bilyaları ile öne çıkar. Bu yapısı sayesinde, dinamik ve statik yükler altında dahi minimal sürtünme kuvveti ile çalışarak enerji verimliliğini artırır ve sistemin genel performansını yükseltir. Ürünün gövde ucundaki entegre flanş, lineer rulmanın doğrudan bir levha, plaka veya alüminyum profil üzerine civatalanarak sabitlenmesini mümkün kılar. Bu, özellikle sınırlı alanlarda kompakt ve sağlam bir araba veya taşıyıcı sistemin hızlı ve kolay bir şekilde tasarlanmasına olanak tanır. Doğru mil toleransı (g6–h6) ile kullanıldığında, LMEF 30 UU, düşük gürültü seviyesi ve olağanüstü konum tekrarlanabilirliği ile sistemlerinizin verimliliğini maksimize eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
LMEF 30 UU, alüminyum profil sistemleri üzerine kurulu hafif eksen ve portal sistemlerinde ideal bir çözümdür. Entegre flanşı sayesinde doğrudan profil üzerine civatalanarak sağlam bir taşıyıcı araba oluşturulabilir. Bu, montaj süresini kısaltır ve kompakt tasarımlar için esneklik sunar, özellikle malzeme taşıma, montaj hatları veya hafif işleme tezgahlarında tercih edilir.
Yüksek hassasiyetli konum tekrarlanabilirliği ve düşük sürtünme özellikleri sayesinde, optik sistemler, endüstriyel kameralar, lazer sensörleri veya ölçüm probları gibi hassas ekipmanların hareketli taşıyıcılarında kullanılır. Bu rulman, görüntü işleme sistemleri ve kalite kontrol otomasyonlarında doğru ve kararlı hareket sağlayarak ölçüm güvenilirliğini artırır.
Bilimsel araştırmalar ve endüstriyel test ortamlarında, numunelerin veya test ekipmanlarının hassas bir şekilde konumlandırılması büyük önem taşır. LMEF 30 UU, bu tür laboratuvar ve test düzeneklerinde, örneğin mikroskop tabla hareketlerinde veya malzeme test cihazlarında, güvenilir ve tekrarlanabilir lineer kılavuzluk sağlar.
Küçük ve orta ölçekli otomasyon hücrelerinde, özellikle elektronik montaj, medikal cihaz üretimi veya 3D yazıcı ve küçük CNC router gibi uygulamalarda XY masaların lineer eksenleri için mükemmel bir bileşendir. Flanşlı yapısı, kolay entegrasyon ve sağlamlık sunarak bu tür kompakt sistemlerde verimli ve hassas hareket kontrolü sağlar.
Düşük sürtünme katsayısı ve hassas bilya yolları sayesinde, minimum enerji kaybı ile yüksek hızlı ve dinamik hareketler gerçekleştirilir. Bu, sistemin genel verimliliğini artırır ve tahrik sistemleri üzerindeki yükü azaltır.
Sertleştirilmiş bilya yolları, yüksek kaliteli çelik konstrüksiyon ve etkili UU tipi sızdırmazlık elemanları sayesinde, rulman dış etkenlere karşı korunur ve endüstriyel çalışma koşullarında dahi uzun yıllar boyunca güvenilir performans sunar.
Entegre ön flanşlı tasarımı, LMEF 30 UU'nun montaj yüzeyine doğrudan ve kolayca civatalanmasına olanak tanır. Bu, tasarım sürecini hızlandırır, montaj maliyetlerini düşürür ve modüler sistemlere kolayca adapte edilebilirliğini artırır.
LMEF 30 UU lineer rulman, adından da anlaşılacağı üzere 30 mm şaft veya mil çapı için tasarlanmıştır. Uzun ömürlü ve hassas çalışma için mil yüzey sertliğinin genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olması önerilir.
Evet, standart uygulamalar ve düşük sürtünme kuvveti elde etmek için taşlanmış g6–h6 mil toleransı idealdir. Gövde yuvası için ise genellikle H7 toleransı önerilir, bu sayede rulman yuvaya sıkı bir şekilde geçerek sabitlenebilir.
Katalog verilerine göre LMEF 30 UU lineer rulmanın tipik dinamik yük kapasitesi yaklaşık 1.57 kN (1570 Newton), statik yük kapasitesi ise 2.75 kN (2750 Newton) mertebesindedir. Uygulamanızdaki gerçek yükler bu değerleri aşmamalıdır.
Evet, LMEF serisi rulmanlar ön flanşlı gövdeye sahiptir. Bu flanş sayesinde rulmanı levha, plaka veya alüminyum profil üzerine doğrudan civatalayarak kompakt bir araba tasarımı yapabilirsiniz, ek bir adaptöre genellikle ihtiyaç duyulmaz.
UU tip kauçuk keçeler rulmanın temel toz ve kir korumasını sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır endüstriyel ortamlarda lineer mil üzerini körük, kapak veya sac muhafaza ile korumak, rulman ömrünü ciddi şekilde uzatacaktır.
Bu durum genellikle milin doğruluğu, paralellik hataları, yetersiz veya yanlış yağlama, mil toleransının uygun olmaması ya da montajdaki hizalama sorunlarından kaynaklanır. Öncelikle milin ve rulman yataklarının hizasını kontrol edin, ardından uygun viskozitede lineer rulman gresi ile yağlamayı deneyin. Toleranslara uygun mil kullanımı da sessiz çalışma için kritik öneme sahiptir.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, rulmanlar arası mesafe ve taşınacak yükün rulmanlara eşit dağılımı önemlidir. Yük dağılımı yanlış yapılırsa, bazı rulmanlar aşırı yük altında kalıp ömrü kısalabilir. Mühendislik ve Seçim Notları'nda belirtildiği gibi, tasarım aşamasında yük merkezini ve rulmanların konumunu iyi analiz etmek gerekir.
Rulmanlar montaj öncesi genellikle üretici tarafından greslenmiş olarak gelir. Ancak yoğun kullanım, yüksek hız ve ivmelerde periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi tavsiye edilir. Yağlama aralığı, çalışma şartlarına göre kısalabilir. Yüksek hız ve ivmelerde uygun viskozitede gres/yağ seçimi için Mermak CNC teknik ekibinden destek alabilirsiniz.
Kesinlikle etkiler. Mil doğruluğu ve paralellik hataları, rulman bilyalarına düzensiz yük binmesine neden olarak rulman ömrünü doğrudan kısaltır ve performansını düşürür. Montaj öncesi milin hizalama kontrolü mutlaka yapılmalı ve rulman yataklarının birbirine paralel olduğundan emin olunmalıdır. Bu durum, Mühendislik ve Seçim Notları'nda da vurgulanmıştır.
Evet, 30 mm mil çapı sınıfındaki LMEF serisi rulmanlar, 3D yazıcılar, küçük CNC router'lar, lazer kesiciler ve benzeri hem hobi hem de profesyonel seviyedeki projelerde yüksek hassasiyet ve güvenilirlik sunarak en yaygın kullanılan lineer yatak çözümlerindendir.
Mermak CNC tarafından satılan tüm ürünler, üretim hatalarına karşı belirli bir garanti süresi ile gelir. LMEF 30 UU lineer rulmanlarınızın garanti şartları ve süresi hakkında detaylı bilgiye ürün faturanızdan veya web sitemizdeki garanti koşulları sayfasından ulaşabilirsiniz.
LMEF serisi lineer rulmanlar genellikle modüler bir yapıya sahip olsa da, UU tipi keçeler gibi küçük parçaların bireysel olarak değiştirilmesi çoğu zaman pratik veya ekonomik olmayabilir. Genellikle arıza durumunda rulmanın komple değiştirilmesi önerilir. En güncel yedek parça durumu ve temin edilebilirliği için Mermak CNC ile iletişime geçebilirsiniz.
Elbette! Mermak CNC, müşterilerine satış sonrası kapsamlı teknik destek sunmaktadır. LMEF 30 UU lineer rulmanınızın montajı, seçimi, bakımı veya kullanımı sırasında yaşayacağınız her türlü teknik sorun için Mermak CNC teknik ekibi ile iletişime geçerek profesyonel destek alabilirsiniz.
