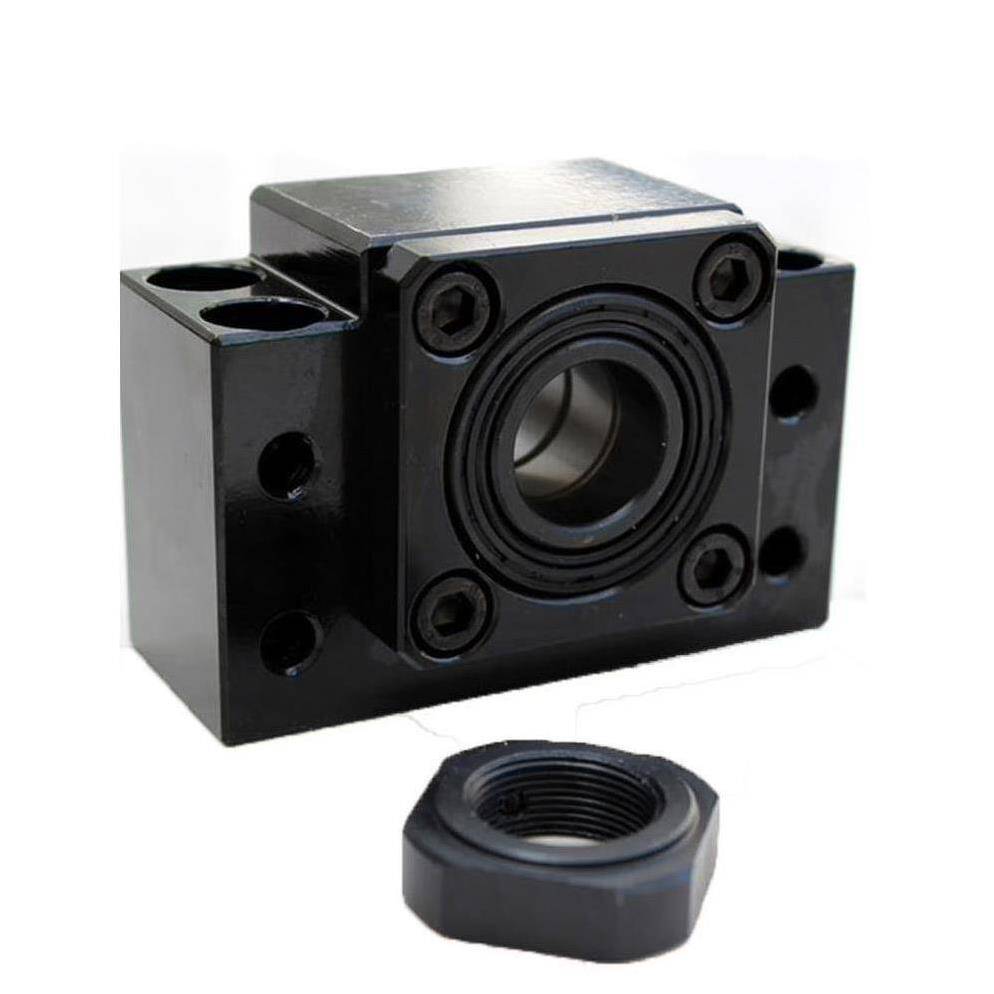

Bk 25 Vidalı Mil Uç Yatakları, hassas vidalı mil tahrikli lineer eksen sistemlerinde kritik bir bileşen olan sabit taraf (fixed end) yatak bloğudur. Özellikle vidalı milin motor tarafında konumlandırılan bu ünite, eksenel ve radyal yükleri güvenli bir şekilde taşıyarak sistemin genel rijitliğini ve konumlama doğruluğunu artırır. Endüstriyel otomasyonun yüksek beklentilerini karşılamak üzere tasarlanmış olup, CNC işleme merkezlerinden hassas ölçüm makinelerine kadar geniş bir uygulama yelpazesinde güvenilir performans sunar.
Bu yatak bloğunun iç yapısı, özenle seçilmiş, önden ön yüklü (preloaded) açılı temaslı rulman çifti ile donatılmıştır. Rulmanlar, karşılıklı (back-to-back) konfigürasyonda yerleştirilerek hem çekme hem de basma yönündeki eksenel yükleri boşluksuz bir şekilde absorbe eder. Genellikle 30°–40° temas açısına sahip yüksek hassasiyet sınıfı bu rulmanlar, fabrika çıkışı hassas ön yük ayarı sayesinde montaj sırasında ek shim ayarı gerektirmeden, vidalı milin kritik hızını ve eksen rijitliğini maksimum seviyeye çıkarır. Bu sayede, dinamik yükler altında dahi mikron seviyesinde hassasiyet ve tekrarlanabilirlik elde edilir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Yüksek tekrarlanabilirlik ve hassasiyet gerektiren CNC tezgahlarda, özellikle kalıpçılık ve hassas parça üretiminde, işleme kalitesini doğrudan etkileyen X, Y ve Z eksenlerinde vidalı milin stabil ve boşluksuz çalışmasını sağlar. Bu sayede, takım yolu takibi ve yüzey kalitesi optimum seviyede tutulur.
Yüksek ivmeli ve tekrarlayan pozisyonlama gerektiren otomatik montaj hatlarında, robotik sistemlerde ve paketleme makinelerinde, hızlı ve doğru hareketin sürekliliğini temin eder. Bu, üretim verimliliğini artırırken, hata oranlarını minimize eder.
Laboratuvar ortamlarında veya üretim kontrol süreçlerinde kullanılan hassas test ve ölçüm ekipmanlarında, mikron seviyesindeki hareket doğruluğu ve kararlılık, ölçüm sonuçlarının güvenilirliği için vazgeçilmezdir. Bk 25, bu tür uygulamalarda eksenel kararlılığı garanti eder.
Lazerin doğru noktalara hassas bir şekilde konumlandırılması gereken lazer kesim, markalama ve gravür uygulamalarında, eksenlerin titreşimsiz ve kararlı hareketi, nihai ürünün kesim kalitesini, markalama netliğini ve genel estetiğini belirleyici faktördür.
Hassas ön yük ayarlı rulmanlar ve yüksek rijitlik sayesinde vidalı milin kritik hızını artırır, böylece makine çalışma hızları yükselir ve çevrim süreleri kısalır. Bu durum, üretim kapasitesini doğrudan etkileyerek operasyonel verimliliği maksimize eder.
Yüksek kaliteli çelikten imal edilmiş gövde ve hassas işlenmiş iç yapısı, entegre sızdırmazlık elemanları ile birleşerek zorlu endüstriyel ortamlarda dahi rulmanların ve vidalı milin ömrünü uzatır. Bu, bakım maliyetlerini düşürür ve arıza sürelerini minimize eder.
Standartlaştırılmış montaj yüzeyleri ve fabrika çıkışı ön yüklü rulman paketi, karmaşık ayarlamalara gerek kalmadan hızlı ve güvenli montaj imkanı sunar. Bu, sistem entegrasyon süreçlerini hızlandırır, devreye alma sürelerini kısaltır ve işçilik maliyetlerinden tasarruf sağlar.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

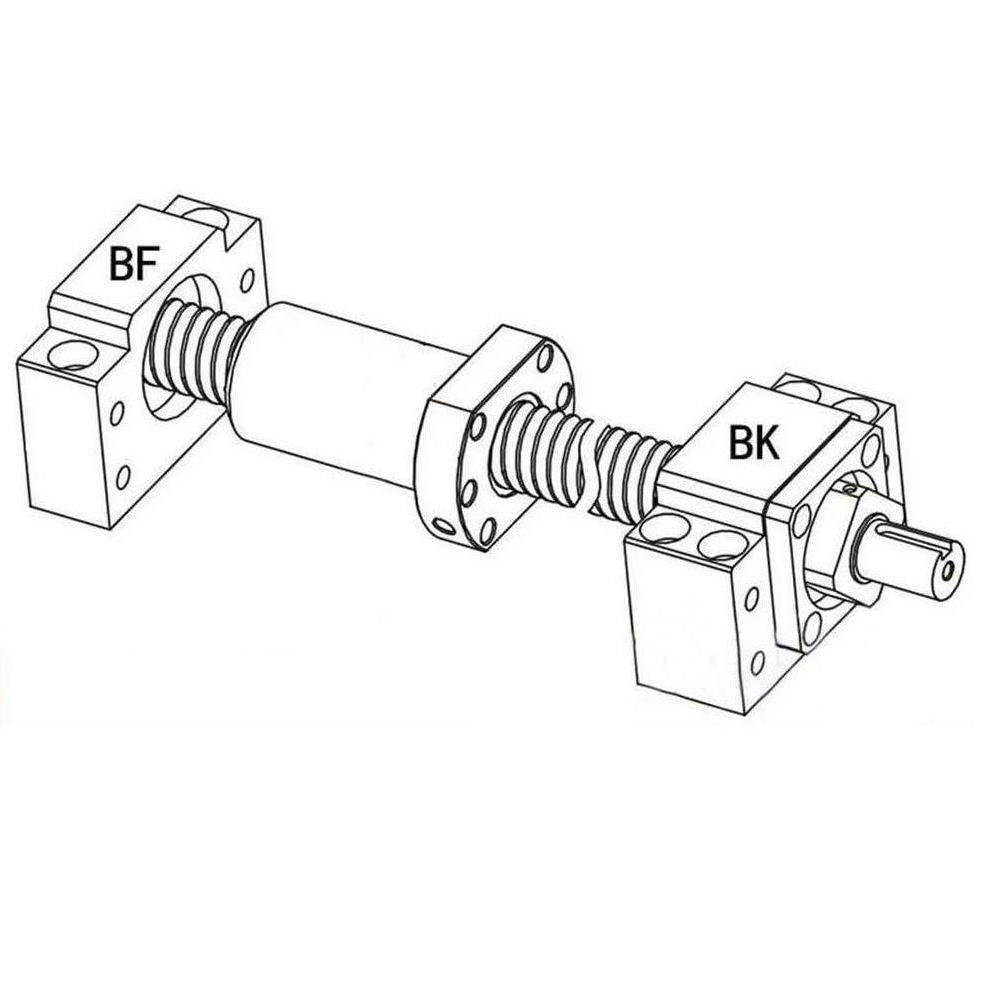

BK serisi Bk 25 Vidalı Mil Uç Yatakları, 'sabit taraf (fixed end)' vidalı mil yatak bloğu olarak geçer. Genellikle vidalı milin motor tarafında, eksenel yükleri karşılamak ve rijitliği artırmak için kullanılır. Vidalı milin karşı ucunda ise genellikle 'serbest taraf (free end)' blokları (BF/FF) tercih edilir.

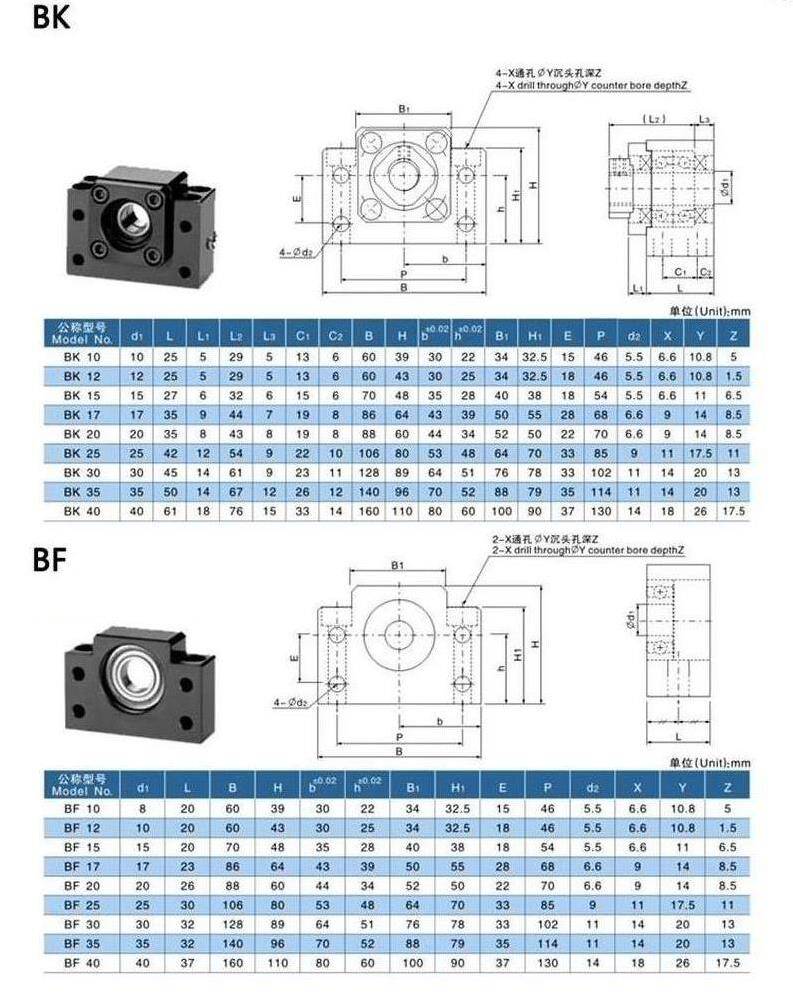

Evet, Bk 25 Vidalı Mil Uç Yatakları'nın nominal mil çapı 25 mm'dir. Kullanacağınız vidalı milin uç işleme ölçüleri, bloğun katalog değerlerine ve uç işleme şemasına kesinlikle uygun olmalıdır. Mil omuz çapı, diş boyu ve somun yerleşiminin bu değerlere göre tasarlanması, doğru ve boşluksuz bir montaj için kritik öneme sahiptir.
Bk 25 Vidalı Mil Uç Yatakları'nın iç yapısında kullanılan açılı temaslı rulmanlar, fabrika çıkışı ön yük ayarı yapılmış olarak gelir. Bu sayede blok montajında ekstra shim (ayar pulu) ayarı gerektirmeden düşük boşluklu ve yüksek rijitlikte bir bağlantı elde edersiniz.
Bk 25, karşılıklı (back-to-back) yerleştirilmiş önden ön yüklü açılı temaslı rulman çifti sayesinde hem çekme hem basma yönündeki eksenel yükleri boşluksuz olarak taşıyabilir ve eksen rijitliğini ciddi oranda artırır. Spesifik maksimum yük kapasitesi için ürünün detaylı teknik kataloğuna bakılması gerekir, ancak yüksek rijitlik ve hassas konumlama gerektiren uygulamalar için tasarlanmıştır.
Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması, vidalı milin eksenel yüklerinin rulmanlara doğru ve eşit şekilde aktarılması için hayati öneme sahiptir. Yetersiz temas, rulmanlarda düzensiz yüke, erken aşınmaya ve eksenel boşluğa yol açarak sistemin hassasiyetini ve ömrünü olumsuz etkileyebilir.
Yüksek hassasiyet gereken uygulamalarda, motor ile vidalı mil arasındaki kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır. Yanlış kaplin seçimi, titreşimlere, rulmanlarda ek yüke ve konumlandırma hatalarına neden olabilir. Esnek, burulma rijitliği yüksek kaplinler tercih edilmelidir.
Bk 25 Vidalı Mil Uç Yatakları'nda kullanılan açılı temaslı rulmanlar genellikle 30°–40° temas açısına sahip, yüksek hassasiyet sınıfında rulmanlardır. Bu temas açısı, rulmanların hem radyal hem de yüksek eksenel yükleri verimli bir şekilde taşımasını sağlar ve eksen rijitliğini artırarak hassas konumlama yeteneğini destekler.
Ürünün sızdırmazlık elemanları, kirli ve talaşlı endüstriyel ortamlarda rulmanların iç yapısını dış etkenlerden korumak üzere tasarlanmıştır. Bu sayede blok, zorlu çalışma koşullarında bile uzun ömürlü ve güvenilir bir performans sunar, bakım ihtiyacını azaltır.
Sabit ve serbest taraf bloklarının aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanması çok önemlidir. Hizalama hataları, vidalı milde eğilme, rulmanlarda aşırı ve dengesiz yük, titreşim, sürtünme artışı ve erken aşınma gibi ciddi sorunlara yol açarak sistemin hassasiyetini, ömrünü ve verimliliğini düşürür.
Evet, çoğu modelde rulmanlar değiştirilebilir yapıdadır. Ancak, özellikle sabit taraf bloklarında ön yük ayarı ve montaj torku doğru yapılmadığında eksenel boşluk veya sıkışma oluşabilir. Bu nedenle rulman değişimi yapılacaksa, üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılarak doğru tork değerlerinin uygulanması şiddetle tavsiye edilir.
Bk 25 Vidalı Mil Uç Yatakları, kapalı ve sızdırmaz yapısı sayesinde genellikle ömür boyu yağlamalı olarak gelir. Ancak, çok zorlu veya ağır yük altındaki uygulamalarda, rulmanların durumu periyodik olarak kontrol edilmeli ve gerekirse özel gres ile takviye yağlama yapılabilir. Üreticinin bakım önerilerine uyulması önemlidir.
Mermak CNC olarak ürünlerimizin arkasındayız. Herhangi bir arıza veya teknik sorunla karşılaştığınızda, uzman teknik ekibimiz size telefon veya e-posta yoluyla destek sağlayacaktır. Garanti koşulları ve süreçleri hakkında detaylı bilgiye web sitemizden veya müşteri hizmetlerimizle iletişime geçerek ulaşabilirsiniz. Çözüm odaklı yaklaşımımızla en kısa sürede yardımcı olmayı hedefleriz.
Bk 25 Vidalı Mil Uç Yatakları'nın detaylı montaj şemaları, teknik çizimleri ve katalog değerleri genellikle ürün sayfamızda veya "Teknik Dokümanlar" bölümümüzde mevcuttur. İhtiyaç duymanız halinde müşteri hizmetlerimizle iletişime geçerek de bu bilgilere erişim sağlayabilirsiniz. Doğru montaj için bu dokümanları incelemeniz önemlidir.
Eski bir bloğu Bk 25 ile değiştirirken en önemli nokta, vidalı milin uç işleme ölçülerinin (omuz çapı, diş boyu vb.) Bk 25'in katalog değerleri ile tam uyumlu olmasıdır. Eski bloğunuzun teknik özelliklerini ve vidalı milinizin mevcut uç işleme ölçülerini Bk 25'in şemasıyla karşılaştırarak olası uyumsuzlukları önleyebilirsiniz. Gerekirse teknik ekibimizden destek alabilirsiniz.
| Özellik | Tipik Değerler |
|---|---|
| Maksimum Taşıma Kapasitesi | ~1.500–2.000 kg (statik, rulman başına) |
| Maksimum Devir | 6.000–8.000 rpm (rulman limiti), uygulamada 3.000–4.000 rpm önerilir |
