Gelince Haber VerBk 10 Vidalı Mil Uç Yatakları
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Bk 10 Vidalı Mil Uç Yatakları, hassas vidalı mil tahrikli lineer hareket sistemlerinin kritik bir bileşeni olup, özellikle sabit taraf (fixed end) destek ihtiyacı duyan uygulamalar için tasarlanmıştır. Yüksek mühendislik standartlarında üretilen bu uç yatak bloğu, vidalı milin motor tarafında eksenel ve radyal yükleri güvenle taşıyarak sistemin genel rijitliğini ve konumlama hassasiyetini maksimize eder. Endüstriyel otomasyonun gerektirdiği yüksek performans ve uzun ömürlülük beklentilerini karşılamak üzere geliştirilmiştir.

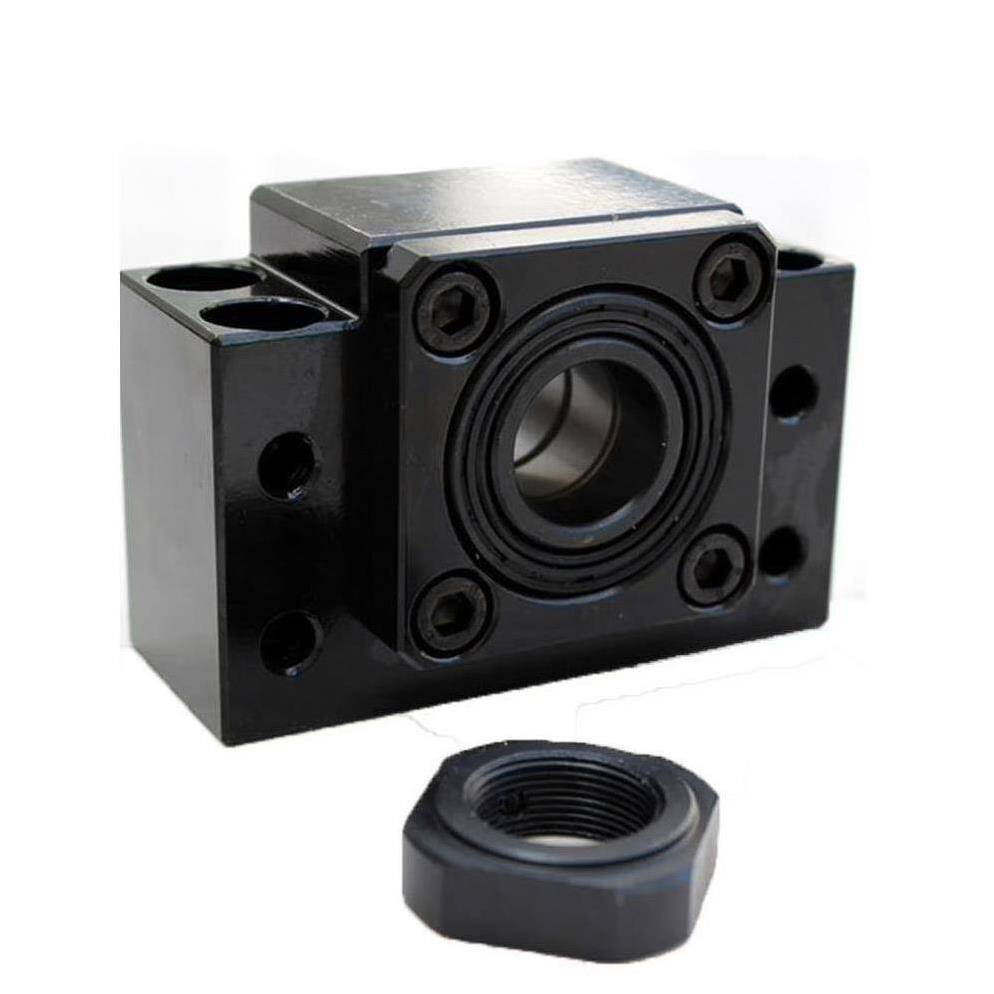

Bu özel yatak bloğu, içinde önden ön yüklü (preloaded) açılı temaslı rulman çifti barındırır. Rulmanların karşılıklı (back-to-back) yerleşimi sayesinde hem çekme hem de basma yönündeki eksenel yükler boşluksuz bir şekilde karşılanır, bu da eksen rijitliğini ciddi oranda artırır. Fabrika çıkışı hassas ön yük ayarı yapılmış olması, montaj sırasında ekstra shim (ayar pulu) kullanımını gereksiz kılar, böylece kurulum süresini kısaltır ve montaj hatalarını minimize ederek düşük boşluklu, yüksek rijitlikte bir bağlantı sağlar.
Öne Çıkan Avantajlar
- Boşluksuz Hassasiyet: İç yapıda kullanılan karşılıklı ve ön yüklü açılı temaslı rulmanlar, eksenel boşluğu sıfıra yakın seviyelere indirerek yüksek tekrarlanabilirlik ve milimetrenin binde birine varan konumlama doğruluğu sunar.
- Yüksek Eksenel Rijitlik: Özel rulman dizilimi ve fabrika ayarlı ön yük sayesinde, vidalı milin dinamik yükler altında bile minimum deformasyonla çalışmasını sağlar, titreşimi azaltır ve işleme kalitesini artırır.
- Kolay ve Güvenilir Entegrasyon: Önceden ayarlanmış rulman ön yükü, montajda ek kalibrasyon veya ayar ihtiyacını ortadan kaldırır. Bu, hızlı ve hatasız kurulum imkanı sunarak sistem devreye alma süreçlerini optimize eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Takım Tezgahları ve İşleme Merkezleri
Bk 10 Vidalı Mil Uç Yatakları, servo veya step motor tahrikli CNC X, Y ve Z eksenlerinde yüksek tekrarlanabilirlik ve hassasiyet gerektiren uygulamalar için idealdir. Özellikle metal işleme, ağaç işleme ve kompozit işleme makinelerinde, takımın konumunu milimetrenin binde birine varan hassasiyetle kontrol etmek amacıyla rijit ve boşluksuz bir tahrik sistemi oluşturur.
Otomasyon ve Robotik Sistemler
Yüksek ivmeli pozisyonlama sistemleri, montaj robotları ve otomatik taşıma sistemlerinde rijit ve boşluksuz lineer hareket sağlamak amacıyla tercih edilir. Ayrıca, test ve ölçüm makineleri gibi hassas cihazlarda, ölçüm doğruluğunu artırmak ve tekrarlanabilir sonuçlar elde etmek için güvenilir ve stabil bir mekanik temel oluşturur.
Operasyonel Avantajlar
Yüksek Verimlilik
Hassas ön yüklü rulman yapısı sayesinde vidalı milin kritik hızını artırır ve dinamik yükler altında titreşimi minimize eder. Bu, daha yüksek işleme hızlarına, daha kısa çevrim sürelerine ve dolayısıyla artan üretim verimliliğine doğrudan katkıda bulunur.
Uzun Kullanım Ömrü
Yüksek kaliteli çelikten imal edilmiş gövdesi ve entegre sızdırmazlık elemanları, rulmanları zorlu endüstriyel ortamlarda kir, toz, talaş ve nem gibi dış etkenlerden etkin bir şekilde korur. Bu sayede bakım ihtiyacı azalır ve sistemin toplam çalışma ömrü önemli ölçüde uzar.
Kolay Entegrasyon
Standart boyutlandırma ve fabrika çıkışı hassas ön yük ayarı sayesinde, Bk 10 uç yatakları mevcut veya yeni tasarlanmış otomasyon sistemlerine hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj süresini kısaltarak devreye alma maliyetlerini düşürür ve proje süreçlerini hızlandırır.

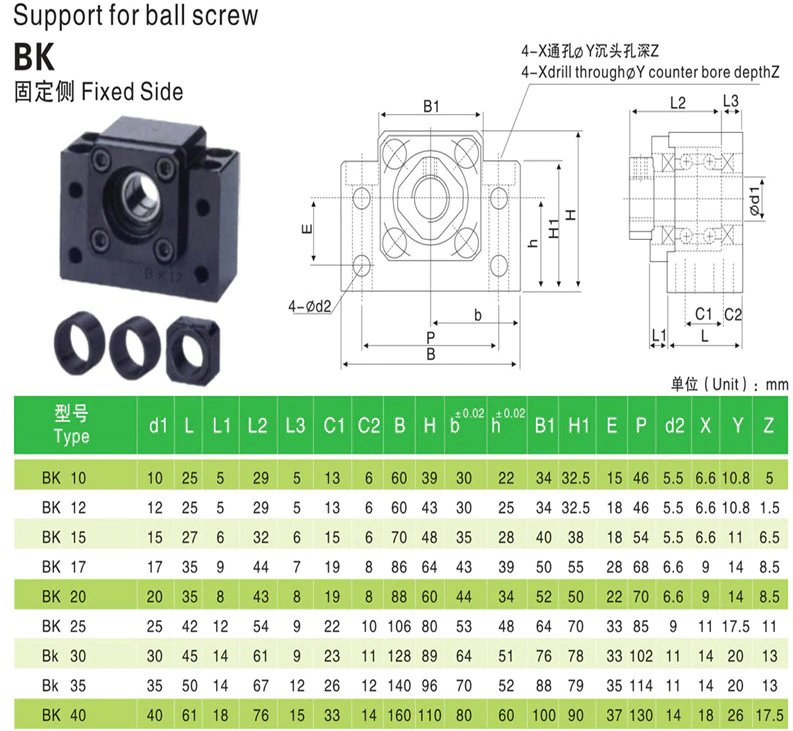

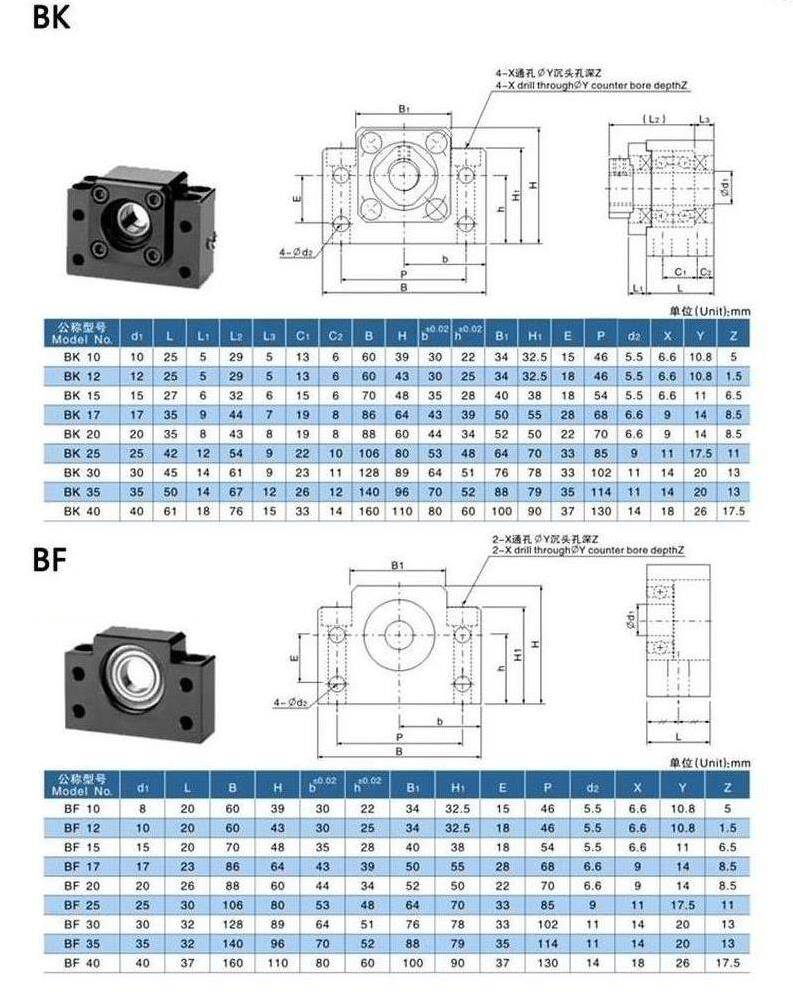

BK10 Ölçüleri
Birlikte Kullanilabilecek Urunler
Bk 10 Vidalı Mil Uç Yatakları Hakkında Merak Edilenler ve Teknik Detaylar
Vidalı mil ucunun işleme ölçüleri, Bk 10 serisinin katalog değerlerine birebir uygun olmalıdır. Özellikle mil omuz çapı, diş boyu ve somun yerleşimi bu değerlere göre tasarlanmalı ve mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanmalıdır. Yanlış işleme, eksenel boşluğa veya rulman hasarına yol açabilir.

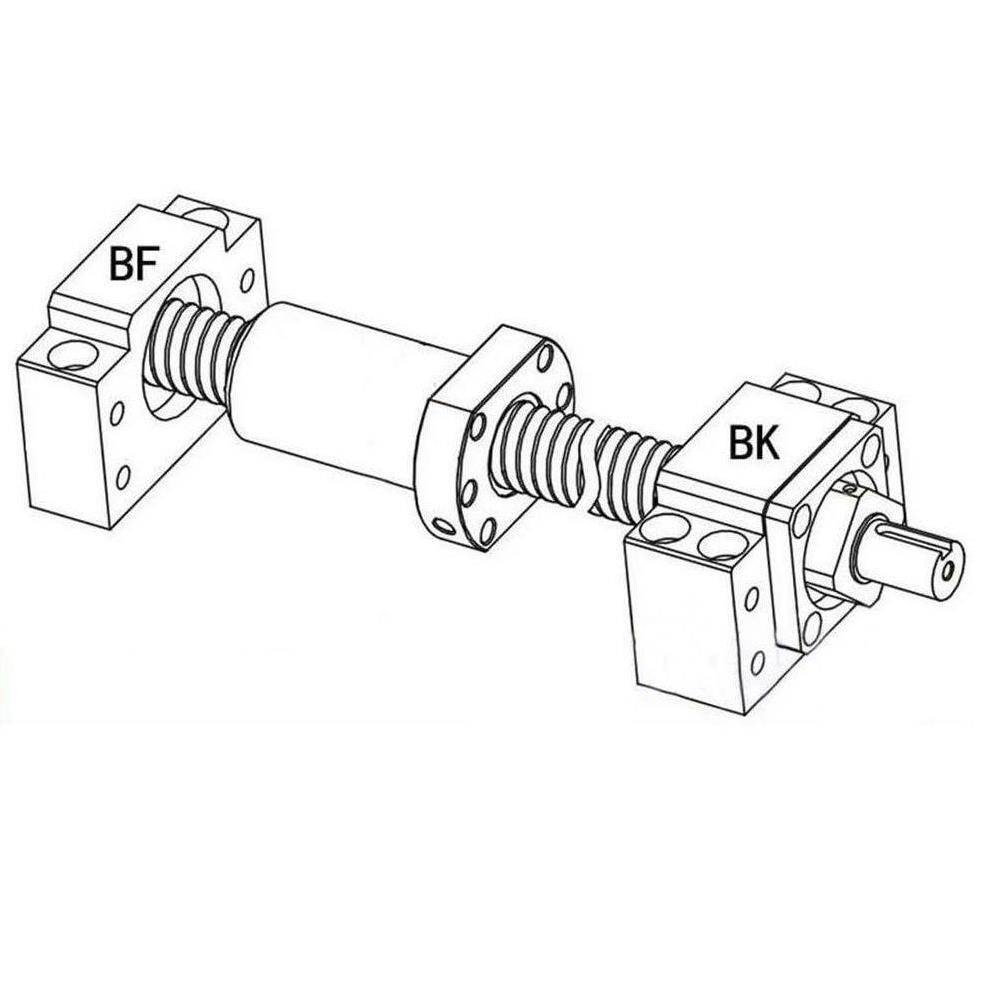

Sabit taraf (Bk 10) ve serbest taraf (BF/FF gibi) blokları, aynı eksen üzerinde kesinlikle paralel ve hizalı olacak şekilde gövdeye bağlanmalıdır. Aksi takdirde vidalı mil üzerinde gereksiz gerilimler oluşur, bu da rulman ömrünü kısaltır ve konumlandırma hassasiyetini düşürür. Yüksek hassasiyet gerektiren uygulamalarda lazer hizalama veya hassas mastarlar kullanılması tavsiye edilir.
Bk 10 yataklarının içinde önden ön yüklü açılı temaslı rulmanlar bulunur. Aşırı ısınma, genellikle yanlış montaj (çok sıkı bağlantı, eksenel kaçıklık), yetersiz yağlama veya belirlenen kritik hızın aşılması gibi nedenlerden kaynaklanabilir. Montaj talimatlarını kontrol edin ve çalışma koşullarının katalog değerleri içinde olduğundan emin olun. Gerekirse Mermak CNC teknik destek ekibiyle iletişime geçin.
Bk 10 serisi yatak blokları, genellikle 30°-40° temas açısına sahip, yüksek hassasiyet sınıfında açılı temaslı rulman çifti barındırır. Fabrika çıkışı ön yük ayarı yapılmış olduğundan, düşük boşluklu (low backlash) ve yüksek rijitlikte bir bağlantı elde edilir. Bu sayede hem çekme hem basma yönündeki eksenel yükleri boşluksuz olarak taşıyabilir.
Yüksek hassasiyet gerektiren uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır. Esnek veya körüklü kaplinler, motor ve vidalı mil arasındaki küçük kaçıklıkları tolere ederek Bk 10 yatağı üzerindeki radyal yükleri azaltır ve rulman ömrünü uzatır. Rijit kaplinler ise mükemmel hizalama gerektirir ve en ufak kaçıklıkta yatağa veya mile zarar verebilir.
Bk 10 vidalı mil uç yatakları, sızdırmazlık elemanları ile donatılmıştır. Bu sayede kirli ve talaşlı ortamlarda dahi uzun ömürlü çalışma imkanı sağlar. Ancak çok agresif, yoğun tozlu veya aşındırıcı kimyasalların bulunduğu ortamlarda, yatağın ömrünü daha da uzatmak için ek koruyucu önlemler (körükler, özel kapaklar) düşünmek faydalı olacaktır.
Doğru seçildiğinde Bk 10 sabit taraf yatağı, vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olur. Kritik hız hesabı yapılırken, vidalı milin çapı, boyu, uç yataklama tipi (sabit-sabit, sabit-serbest) ve desteklenen yük gibi faktörler göz önünde bulundurulmalıdır. Bk 10, sabit uç olarak bu hesaplamada önemli bir rol oynar ve daha yüksek kritik hızlara olanak tanır.
Bk 10 serisi, karşılıklı (back-to-back) yerleştirilmiş açılı temaslı rulman çifti sayesinde hem çekme hem basma yönündeki eksenel yükleri boşluksuz olarak taşıyabilir. Ayrıca mil ucunda oluşan radyal yükleri de güvenli bir şekilde gövdeye aktarır. Yani hem eksenel hem de bir miktar radyal yük taşıma kabiliyetine sahiptir, ancak birincil görevi eksenel rijitliği ve hassas konumlama yeteneğini sağlamaktır.
Hayır, Bk 10 vidalı mil uç yatağının nominal mil çapı 10 mm olarak belirtilmiştir. Ürün adındaki '10' değeri, mil ucunun işleneceği nominal çap bilgisini verir. Farklı çapta bir vidalı mil kullanmak, uyumsuzluğa, hatalı montaja ve yatağın veya vidalı milin erken aşınmasına neden olur. Sisteminize uygun doğru çapta bir Bk serisi seçmeniz gerekmektedir.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır. Ancak Bk serisi gibi sabit taraf bloklarında, içindeki açılı temaslı rulman çifti fabrika çıkışı ön yük ayarlı gelir. Rulman değişimi sırasında ön yük ayarı ve montaj torku doğru yapılmadığında eksenel boşluk veya sıkışma oluşabilir. Bu nedenle üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması veya yetkili Mermak CNC servisi ile iletişime geçilmesi tavsiye edilir.
Bk 10 yatakları genellikle kapalı ve önceden yağlanmış rulmanlara sahip olduğundan, özel bir yağlama gereksinimi genellikle yoktur. Ancak, sızdırmazlık elemanlarının bütünlüğü, montaj cıvatalarının sıkılığı ve genel çalışma sesi/sıcaklığı düzenli olarak kontrol edilmelidir. Kirli veya nemli ortamlarda daha sık görsel kontrol yapılması, yatağın ömrünü önemli ölçüde uzatacaktır.
Evet, Mermak CNC olarak Bk 10 vidalı mil uç yataklarımız için kapsamlı teknik destek sağlıyoruz. Montaj, uygulama ve performansla ilgili her türlü sorunuzda uzman ekibimiz size yardımcı olacaktır. Ayrıca, ihtiyaç duyulan durumlarda orijinal yedek parça temini konusunda da destek vermekteyiz. İletişim kanallarımızdan bize ulaşabilirsiniz.
Mermak CNC ürünleri, üretim hatalarına karşı belirli bir garanti süresi ile gelir. Bk 10 vidalı mil uç yatakları için güncel garanti süresi ve detaylı koşulları ürün belgelerinizde veya Mermak CNC web sitemizde bulabilirsiniz. Garanti, genellikle doğru montaj, uygun kullanım ve bakım koşullarında geçerlidir. Yanlış uygulama veya dış etkenlerden kaynaklanan hasarlar garanti kapsamı dışındadır.
