Bk 17 Vidalı Mil Uç Yatakları

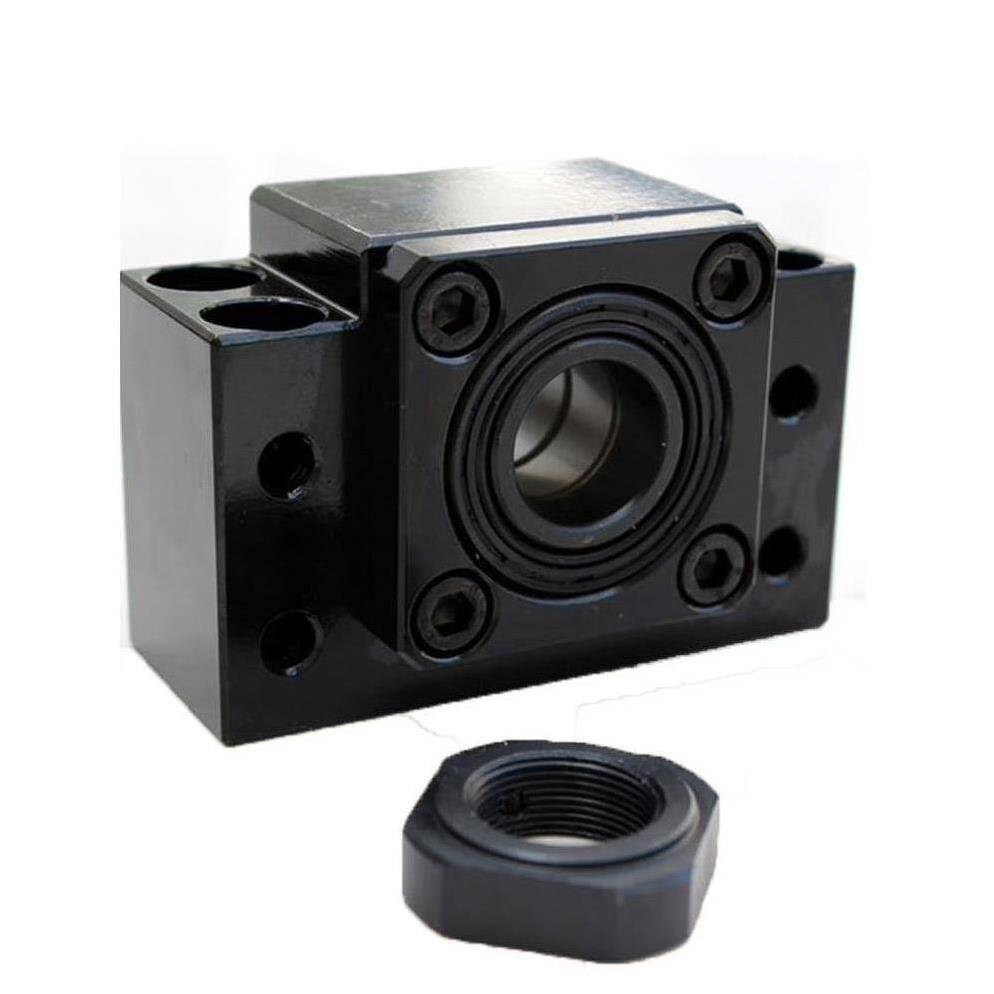

Bk 17, 17mm nominal çaplı vidalı miller için sabit taraf (fixed end) yatak bloğudur. Vidalı mil ucunun işleme ölçüleri (omuz çapı, diş boyu, somun yerleşimi) ürün kataloğumuzdaki şemalara birebir uygun olmalı. Aksi takdirde tam temas sağlanamaz, bu da boşluk ve performans kaybına yol açar.

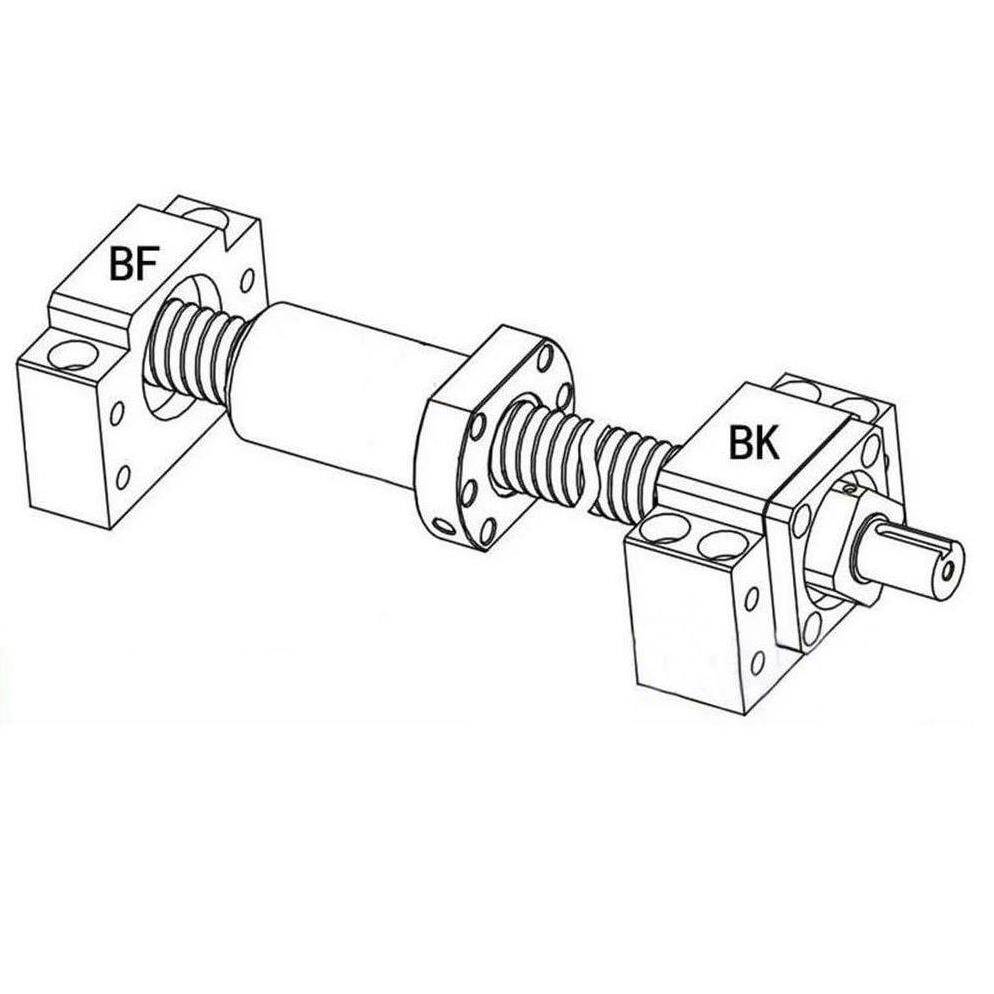

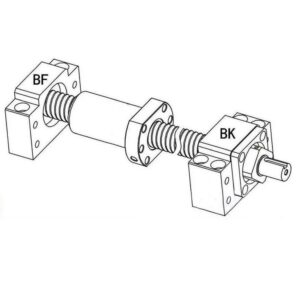

Bk 17, "sabit taraf (fixed end)" yatak bloğu olarak tasarlanmıştır. Genellikle vidalı milin motor tarafına, yani tahrik edilen uca takılır. Vidalı milin karşı ucunda ise genellikle BF/FF gibi "serbest taraf" (free end) yatak blokları kullanılır.

Bk 17, fabrikada önden ön yüklü (preload ayarlı) açılı temaslı rulman çifti ile gelir. Bu sayede ilk montajda düşük boşluklu ve yüksek rijitlikte bir bağlantı elde edilir. Normal çalışma koşullarında ve doğru montajda boşluk oluşumu minimumdur. Ekstra shim ayarı gerektirmez.

Bk 17'nin içindeki rulmanlar, yüksek hassasiyetli ve genellikle 30°-40° temas açısına sahip rulmanlardır. Normal çalışma koşullarında ve belirtilen hız limitleri içinde aşırı ısınma beklenmez. Ancak çok yüksek devir veya sürekli ağır yük altında çalışıyorsanız, katalog verilerindeki hız ve yük limitlerini kontrol etmeniz ve gerekirse üreticiye danışarak özel yağlama veya soğutma çözümlerini değerlendirmeniz önerilir. Sızdırmazlık elemanları standart yağlamayı korur.

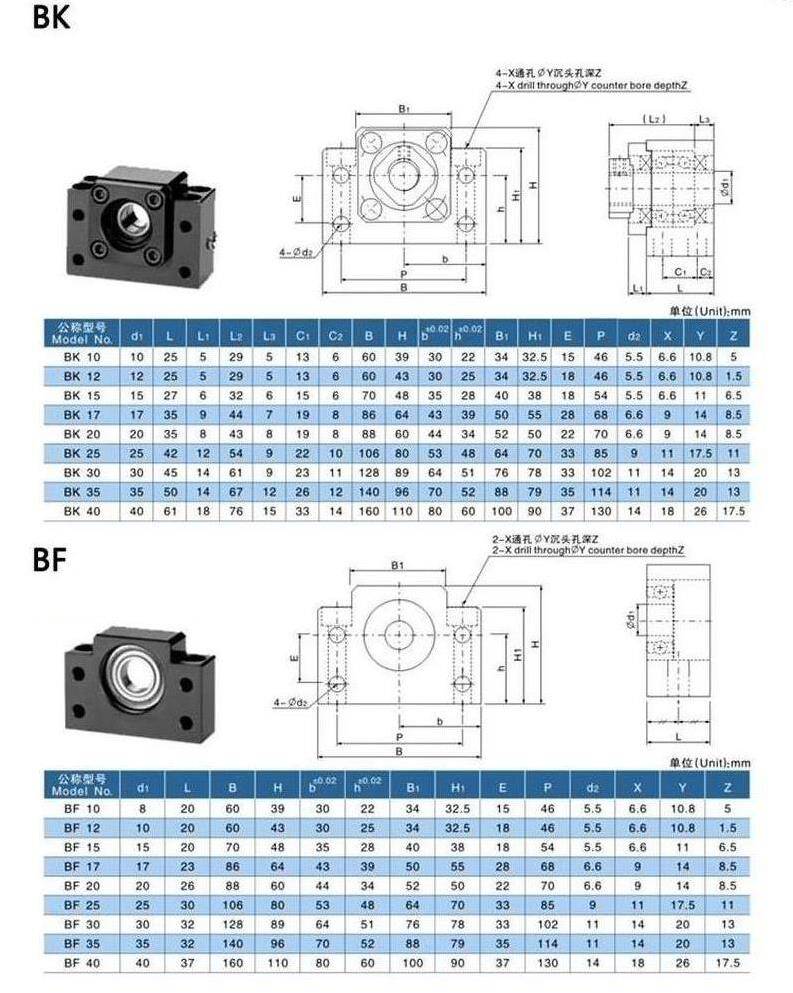

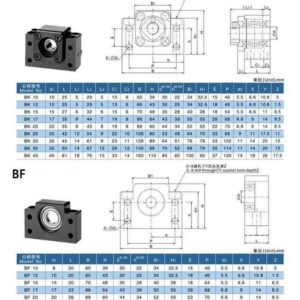

Bk 17 Vidalı Mil Uç Yatakları'nın dinamik ve statik eksenel yük kapasiteleri, ürünün teknik kataloğunda detaylı olarak belirtilmiştir. Genellikle "C" (dinamik yük) ve "Co" (statik yük) değerleri olarak bulunur. Projenizin gerektirdiği yükleri karşılayıp karşılamadığını katalogdaki ilgili tablolardan kontrol etmelisiniz.

Bk 17, sızdırmazlık elemanları ile donatılmıştır. Bu elemanlar, kir, talaş ve toz gibi dış etkenlerin rulmanlara ulaşmasını engelleyerek ürünün ömrünü uzatır. Çoğu endüstriyel ortam için yeterli korumayı sağlar. Ancak çok agresif veya aşındırıcı ortamlarda ek koruyucu önlemler (körük, kapak vb.) düşünmek faydalı olabilir.

Evet, doğrudan bir bağlantı vardır. Doğru seçilmiş bir sabit taraf yatak bloğu (Bk 17 gibi), vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olur. Vidalı milin uzunluğu ve çapına göre kritik hızı değişir. Bk 17'nin sağladığı yüksek rijitlik, daha uzun millerle daha yüksek devirlerde çalışabilme potansiyeli sunar. Kritik hız hesaplamaları için vidalı mil üreticisinin teknik verilerini kullanmalısınız.

Bk 17, iç yapısında bulunan karşılıklı yerleştirilmiş açılı temaslı rulman çifti sayesinde hem çekme (tension) hem de basma (compression) yönündeki eksenel yükleri boşluksuz bir şekilde taşır. Ayrıca, mil ucunda oluşan radyal yükleri de güvenli bir şekilde kendi sağlam gövdesi üzerinden makine gövdesine aktarır. Bu, eksenin genel rijitliğini ve hassasiyetini artırır.

Yüksek hassasiyet gerektiren uygulamalarda, motor ile vidalı mil arasındaki kaplin veya kavrama seçimi çok kritiktir. Kaplin, motor ve vidalı mil arasındaki eksen kaçıklığını minimuma indirecek tipte olmalıdır (örneğin esnek veya bellows tipi kaplinler). Eksen kaçıklığı, rulmanlarda gereksiz yüklere, titreşime ve erken aşınmaya neden olarak Bk 17'nin ömrünü ve performansını olumsuz etkileyebilir.

Bk 17 Vidalı Mil Uç Yatakları'nın gövdesi genellikle yüksek kaliteli alaşımlı çelik veya dökme demirden imal edilir ve hassas işlenir. Yüzey işlemleri, standart endüstriyel ortamlar için korozyon direncini artırır. Ancak çok nemli, asidik veya kimyasal buharlara maruz kalacak ortamlarda, ek koruyucu önlemler veya özel kaplamalı versiyonlar için üreticiye danışmanız önerilir.

Evet, çoğu Bk serisi modelde rulmanlar değiştirilebilir yapıdadır. Ancak, özellikle sabit taraf bloklarında içindeki açılı temaslı rulman çiftinin ön yük ayarı ve montaj torku çok önemlidir. Bu ayar doğru yapılmazsa eksenel boşluk oluşabilir veya rulmanlar sıkışabilir. Bu nedenle, rulman değişimi için üretici talimatlarına kesinlikle uyulmalı ve mümkünse özel tork anahtarı gibi doğru ölçüm ekipmanları kullanılmalıdır. Bu işlem, deneyimli bir teknisyen tarafından yapılmalıdır.

Mermak CNC olarak sattığımız Bk 17 Vidalı Mil Uç Yatakları, üretim hatalarına karşı standart garanti koşullarımız altındadır. Garanti süresi ve detayları için lütfen satış sözleşmenizi veya fatura üzerindeki garanti bilgilerini kontrol edin. Herhangi bir arıza durumunda, derhal teknik destek ekibimizle iletişime geçerek durumu bildirmeniz ve yönlendirmelerimize uymanız gerekmektedir. Ürüne yetkisiz müdahale garantiyi geçersiz kılabilir.

Kesinlikle. Mermak CNC olarak satış sonrası teknik desteğe büyük önem veriyoruz. Montaj, ayar veya performansla ilgili herhangi bir sorun yaşamanız durumunda teknik destek ekibimizle iletişime geçebilirsiniz. Uzman kadromuz, sorunlarınızın çözümü için size gerekli yönlendirmeleri ve desteği sağlayacaktır.

Bk 17, vidalı mil tahrikli sistemler için özel olarak tasarlanmış, önden ön yüklü açılı temaslı rulman çiftine sahip sabit taraf yatak bloğudur. Yüksek rijitlik, düşük boşluk ve hassas konumlama sağlar. UFL veya UP tipi yataklar ise genellikle düz miller için ve daha hafif yük uygulamalarında kullanılır. Bk 17 yerine bunları kullanırsanız, vidalı mil ekseninizde ciddi eksenel boşluk, düşük rijitlik, kritik hızda düşüş ve genel konumlandırma hassasiyetinde büyük kayıplar yaşarsınız. Uygulamanız yüksek hassasiyet gerektiriyorsa, Bk 17 gibi özel bir vidalı mil yatak bloğu kullanmak zorunludur.

Bk 17 Vidalı Mil Uç Yatakları bir bütün olarak tasarlanmış ve ön yük ayarı yapılmış bir üründür. İçindeki rulmanlar teknik olarak değiştirilebilir olsa da, sızdırmazlık elemanları gibi tekil yedek parçaların ayrı olarak satışı genellikle yapılmamaktadır. Aşınan veya hasar gören sızdırmazlık elemanları için rulman değişimi sırasında standart ölçülerde uygun elemanlar temin edilebilir, ancak bu konuda teknik ekibimize danışmanız en doğrusudur. Genellikle komple blok değişimi daha doğru ve uzun ömürlü bir çözüm olabilir.
