Bk 20 Vidalı Mil Uç Yatakları, yüksek hassasiyet ve rijitlik gerektiren endüstriyel otomasyon sistemlerinde, özellikle vidalı mil tahrikli lineer eksenlerde sabit taraf (fixed end) destek sağlamak üzere tasarlanmış kritik bir bileşendir. Bu yatak blokları, vidalı milin motor tarafına konumlandırılarak eksenel ve radyal yükleri güvenli bir şekilde karşılar. Hassas makine hareketlerinde oluşan vibrasyon ve sapmaları minimize ederek sistem performansını ve tekrarlanabilirliği artırır.

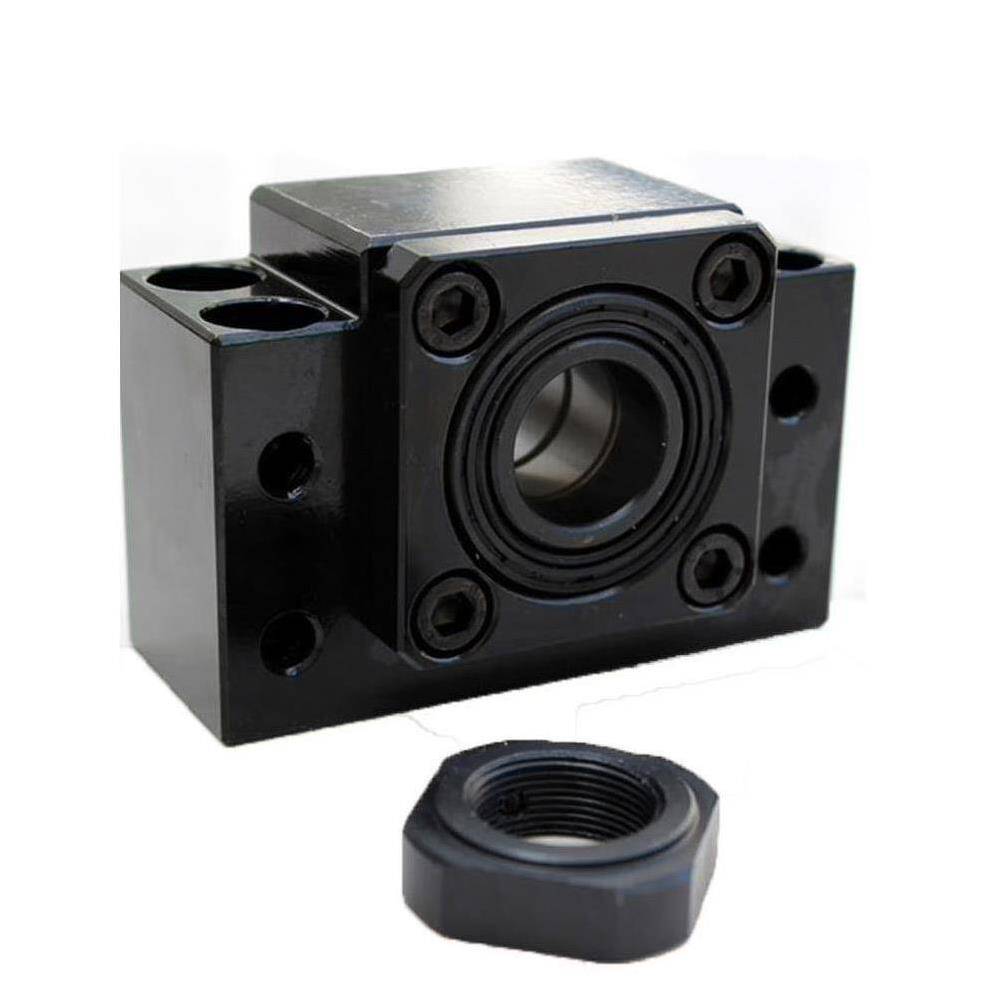

BK serisi uç yatak bloklarının kalbinde, karşılıklı (back-to-back) yerleştirilmiş, önden ön yüklü açılı temaslı rulman çifti bulunur. Bu özel konfigürasyon, hem çekme hem de basma yönündeki eksenel yükleri boşluksuz bir şekilde taşıyarak vidalı milin eksenel rijitliğini önemli ölçüde yükseltir. Genellikle 30°–40° temas açısına sahip yüksek hassasiyet sınıfı rulmanlar sayesinde, fabrika çıkışı yapılan ön yük ayarı montaj sırasında ekstra shim ayarı ihtiyacını ortadan kaldırır, böylece düşük boşluklu ve yüksek rijitlikte bir bağlantı hızlıca elde edilir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Daha detaylı bilgi için: Ürün sayfasında bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Bk 20 Vidalı Mil Uç Yatakları, yüksek tekrarlanabilirlik ve hassasiyet gerektiren CNC tezgahlarının X, Y ve Z eksenlerinde vazgeçilmezdir. Takım ve iş parçası konumlandırmasında vidalı milin stabil çalışmasını sağlayarak işleme kalitesini ve yüzey pürüzsüzlüğünü artırır.
Yüksek ivmeli pozisyonlama sistemlerinde, endüstriyel robot kollarının lineer hareket eksenlerinde ve otomatik montaj hatlarında kullanılır. Hızlı ve doğru hareket kontrolü ile üretim verimliliğini ve otomasyon kabiliyetini maksimize eder.
Hassas ölçüm cihazlarında, optik sistemlerin konumlandırılmasında ve malzeme test makinelerinde rijit ve boşluksuz lineer hareket sağlar. Ölçüm doğruluğunu ve tekrarlanabilirliği garantileyerek kritik test süreçlerinde güvenilir sonuçlar elde edilmesine yardımcı olur.
Vidalı milin kritik hızını ve genel eksen rijitliğini artırarak daha hızlı, kesintisiz ve güvenilir operasyonlara olanak tanır. Bu sayede üretim döngüleri optimize edilir ve verimlilikte gözle görülür bir artış sağlanır.
Yüksek kaliteli çelikten imal edilmiş gövde, hassas açılı temaslı rulmanlar ve etkili sızdırmazlık elemanları sayesinde zorlu endüstriyel ortamlarda dahi uzun ve sorunsuz bir çalışma ömrü sunar. Kir, toz ve talaş girişine karşı dayanıklıdır.
Standart endüstriyel ölçülere uygun tasarımı ve fabrika çıkışı ön ayarlı yapısı sayesinde mevcut veya yeni sistemlere hızlı ve kolay entegre edilebilir. Montaj süresini kısaltır, devreye alma maliyetlerini düşürür ve proje takvimlerine uyumu kolaylaştırır.
Bk 20 Vidalı Mil Uç Yataklarının aşırı ısınması birkaç nedenden kaynaklanabilir. Montaj sırasında vidalı milin veya yatak bloğunun eksenel hizasızlığı, rulmanlara gereğinden fazla radyal veya eksenel yük binmesi, yetersiz veya yanlış yağlama (eğer harici yağlama gerekiyorsa) ya da rulmanların ömrünün sonuna gelmiş olması bu duruma yol açabilir. Bk 20 blokları fabrika çıkışı ön yüklü ve ayarlı gelir, ancak montaj hataları sorunlara neden olabilir. Özellikle mil omuz yüzeyi ile rulman iç bileziği arasındaki tam teması ve eksenel hizalamayı kontrol etmenizi öneririz.

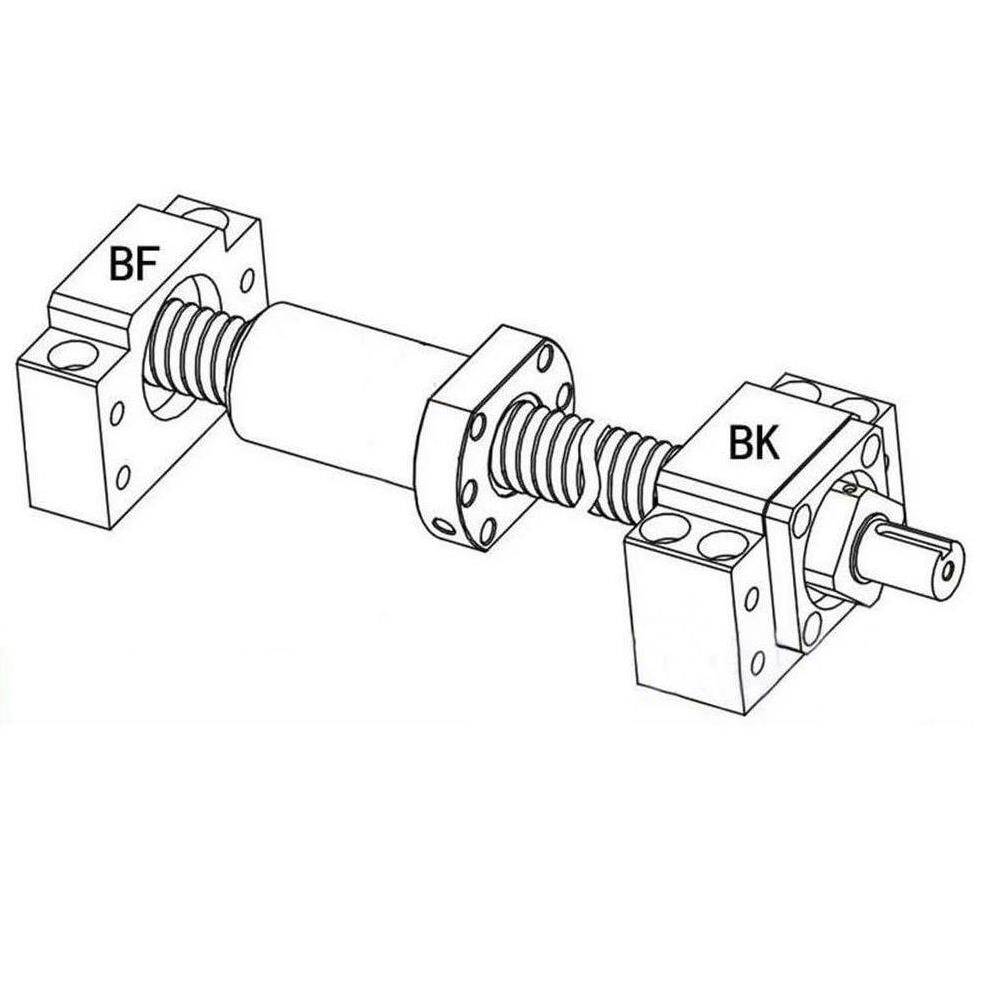

Montajda en önemli noktalar şunlardır: Vidalı mil uç işleme ölçülerinin, seçilen Bk 20 serisinin katalog değerlerine tam uygunluğunu sağlamak. Milin omuz yüzeyi ile rulman iç bileziği arasında boşluksuz ve tam bir temas olduğundan emin olmak. Sabit (Bk 20) ve serbest taraf bloklarının (BF/FF) aynı eksen üzerinde paralel ve hizalı şekilde gövdeye bağlanması. Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçiminde eksen kaçıklığını minimuma indirecek, yüksek hassasiyetli tipler tercih edilmelidir. Bu adımlar, eksenel boşluğu engeller ve eksen rijitliğini artırır.
Hayır, Bk 20 Vidalı Mil Uç Yatakları, nominal olarak 20 mm çapındaki vidalı miller için tasarlanmıştır. Ürün adındaki "20" ibaresi bu mil çapını belirtir. Kullanacağınız vidalı milin katalog değerleri ile blok serisinin uç işleme şeması mutlaka karşılaştırılmalı, omuz çapı, diş boyu ve somun yerleşimi bu değerlere göre tasarlanmalıdır. Farklı çapta bir mil kullanmaya çalışmak, montajda uyumsuzluklara, boşluk oluşumuna veya rulmanlara zarar vererek sistemin performansını düşürecektir.
Evet, Bk 20 bloklarının içinde karşılıklı (back-to-back) yerleştirilmiş açılı temaslı rulman çiftleri, fabrika çıkışı ön yük ayarı yapılmış olarak gelir. Bu "ön yük" (preload), rulmanlar arasındaki boşluğun sıfırlanması ve hafif bir sıkışıklık oluşturulması anlamına gelir. Bu sayede hem çekme hem basma yönündeki eksenel yükleri boşluksuz taşıyabilir ve eksen rijitliğini ciddi oranda artırır. Fabrika çıkışı ön yük ayarı yapılmış olduğundan, blok montajında ekstra shim (pul) ayarı gerektirmeden düşük boşluklu, yüksek rijitlikte bir bağlantı elde edersiniz.
Bk 20 yatak bloğunun uzun ömürlü ve verimli çalışması için; doğru montaj (hizalama ve mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz temas), çalışma ortamının temiz tutulması ve sızdırmazlık elemanlarının düzenli kontrolü önemlidir. Blok içinde bulunan sızdırmazlık elemanları kir ve talaşın rulmanlara ulaşmasını engeller. Aşırı yüklerden kaçınmak ve vidalı milin kritik hızını aşmayacak şekilde işletmek de rulman ömrünü doğrudan etkiler.
Bk 20 gibi sabit taraf (fixed end) yatak blokları, vidalı milin motor tarafında eksenel ve radyal yükleri rijit bir şekilde taşıyarak vidalı milin serbest ucunun titreşimini ve salınımını azaltır. İçindeki ön yüklü açılı temaslı rulman çifti sayesinde yüksek eksen rijitliği sağlar. Bu rijitlik, vidalı milin bükülme ve titreşim modlarını daha yüksek hızlara taşıyarak, vidalı milin "kritik hızını" artırmaya yardımcı olur. Böylece daha yüksek devirlerde daha stabil ve hassas çalışma mümkün olur.
Bk 20, özellikle yüksek rijitlik, düşük boşluk ve hassas konumlama gerektiren lineer eksenler için idealdir. Tipik kullanım alanları arasında servo veya step motor tahrikli vidalı mil eksenleri, yüksek tekrarlanabilirlik gerektiren CNC X/Y/Z eksenleri, yüksek ivmeli pozisyonlama sistemleri ile test ve ölçüm makinelerinde rijit lineer eksenler bulunur.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır; ancak özellikle sabit taraf bloklarında ön yük ayarı ve montaj torku doğru yapılmadığında eksenel boşluk veya sıkışma oluşabilir. Bk 20'nin iç yapısında ön yüklü açılı temaslı rulman çifti bulunduğundan, doğru ön yük ayarı ve montaj torku sistemin performansı ve ömrü için kritiktir. Bu nedenle rulman değişimi yapılacaksa, üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması tavsiye edilir. Eğer tecrübeniz ve gerekli ekipmanınız yoksa Mermak CNC Teknik Servisinden destek almanız en sağlıklısı olacaktır.
Bk 20 ile kullanılacak kaplin veya kavrama, vidalı mil ile motor arasındaki eksen kaçıklığını minimuma indirecek tipte olmalıdır. Yüksek hassasiyet gerektiren uygulamalarda, elastik elemanlı (örneğin örümcek tip) veya körüklü kaplinler gibi torku verimli aktarırken küçük kaçıklıkları tolere edebilen modeller tercih edilmelidir. Kaplinin aşırı sert veya esnek olması, rulmanlara gereksiz yük bindirebilir veya hassasiyeti olumsuz etkileyebilir. Doğru kaplin seçimi, tüm sistemin verimliliği ve ömrü için kritik öneme sahiptir.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi Bk 20 Vidalı Mil Uç Yatakları da, üretim hatalarına karşı standart garanti koşullarımız kapsamındadır. Garanti süresi ve detayları için lütfen satın alma belgenizi veya ürünle birlikte gelen garanti belgesini inceleyiniz. Detaylı bilgi almak için Mermak CNC satış sonrası destek ekibimizle iletişime geçebilirsiniz.
Evet, Mermak CNC olarak ürünlerimizin arkasındayız. Bk 20 Vidalı Mil Uç Yatakları için gerekli olabilecek bazı standart yedek parçaların (örneğin sızdırmazlık elemanları) temini konusunda destek sağlıyoruz. Rulman değişimi gibi daha karmaşık durumlarda ise teknik servisimizle iletişime geçmenizi öneririz. İhtiyaçlarınız için lütfen yedek parça departmanımızla irtibata geçin.

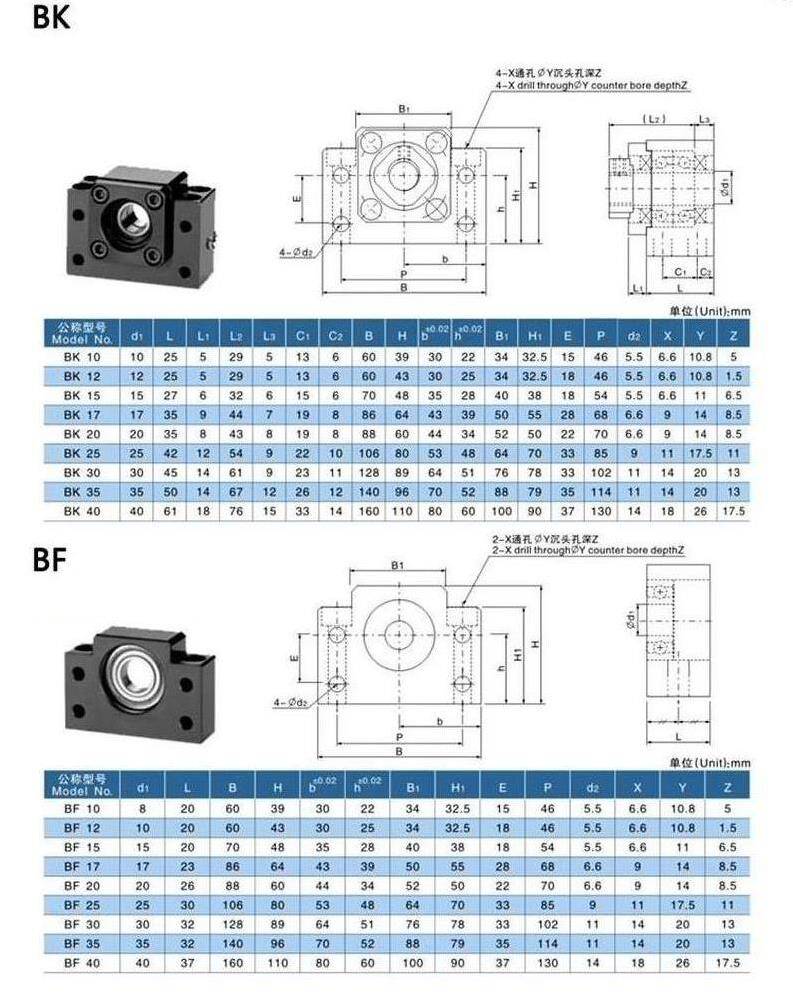

Bk 20 Vidalı Mil Uç Yataklarının detaylı teknik çizimlerine, boyutlandırma tablolarına ve bazı durumlarda CAD dosyalarına ürün sayfamızdaki "Teknik Dokümanlar" veya "İndirmeler" bölümünden ulaşabilirsiniz. Eğer ihtiyacınız olan spesifik bir dokümanı bulamazsanız, teknik destek ekibimiz size yardımcı olacaktır.
Bk 20 Vidalı Mil Uç Yatakları, içinde karşılıklı yerleştirilmiş açılı temaslı rulman çifti barındırdığı için hem çekme hem de basma yönündeki eksenel yükleri boşluksuz olarak taşıyabilir ve eksen rijitliğini ciddi oranda artırır. Ürünün nominal yük kapasiteleri, vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olacak şekilde tasarlanmıştır. Ancak spesifik maksimum yük değerleri, rulman ömrü hesaplamaları ve çalışma koşullarına göre değişir. Detaylı yük tabloları için ürün kataloğumuza başvurmanız veya teknik ekibimizle iletişime geçmeniz en doğru bilgiyi sağlayacaktır.
Bk 20 blokları genellikle kapalı sistemlerdir ve fabrika çıkışı uygun gres ile ön yağlaması yapılmıştır. İç yapısında sızdırmazlık elemanları bulunduğu için harici yağlama genellikle gereksizdir ve hatta yanlış yağ kullanımı rulmanlara zarar verebilir. Temizlik için kimyasal solventler yerine nemli, temiz bir bez kullanılması ve dış yüzeydeki kirin temizlenmesi yeterlidir. İç mekanizmaya müdahale etmeden önce mutlaka ürün kataloğuna başvurunuz veya teknik destek ekibimizden bilgi alınız.
