Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

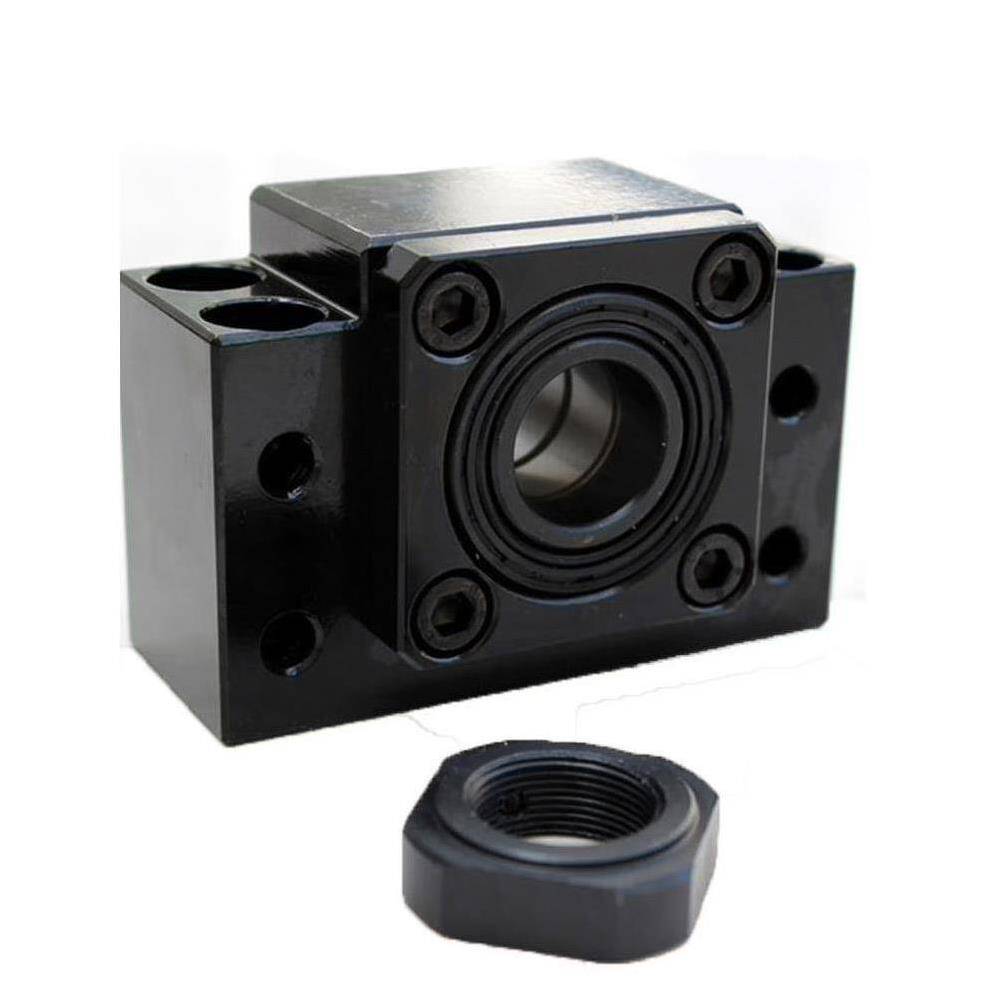

Bk 12 Vidalı Mil Uç Yatakları, hassas lineer hareket sistemlerinde, özellikle vidalı mil tahrikli eksenlerde kritik bir bileşendir. Bu ünite, vidalı milin motor tarafında "sabit taraf" (fixed end) olarak konumlandırılır ve sistemin genel rijitliğini, konumlandırma hassasiyetini ve yük taşıma kapasitesini doğrudan etkiler. İç yapısında, önden ön yüklü ve karşılıklı (back-to-back) yerleştirilmiş açılı temaslı rulman çifti barındırarak, hem çekme hem de basma yönündeki eksenel yükleri boşluksuz bir şekilde karşılar. Bu özel rulman konfigürasyonu, yüksek hassasiyet ve tekrarlanabilirlik gerektiren uygulamalar için vazgeçilmezdir.
Ürünün en önemli mühendislik avantajlarından biri, fabrika çıkışı ön yük (preload) ayarının yapılmış olmasıdır. Bu sayede, montaj sırasında ek shim ayarına gerek kalmadan, düşük boşluklu ve yüksek rijitlikte bir bağlantı elde edilir. Vidalı milin mil ucu işlem ölçüleriyle tam uyum sağlayacak şekilde tasarlanmış olan Bk 12 serisi, mil omuz yüzeyi ile rulman iç bileziği arasında optimum temas sağlayarak, oluşan eksenel ve radyal yükleri gövdeye güvenli ve verimli bir şekilde aktarır. Bu entegre tasarım, sistemin kritik hızını artırır ve uzun ömürlü, sorunsuz bir çalışma performansı sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

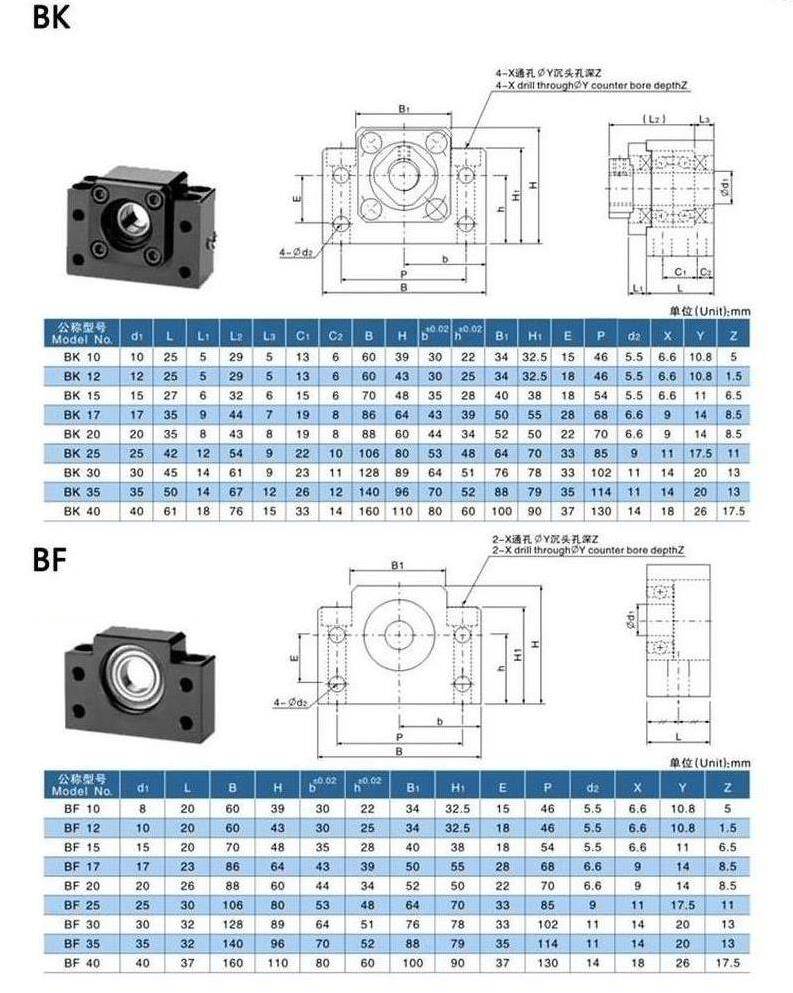

Bk 12 Vidalı Mil Uç Yataklarının performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bk 12 Vidalı Mil Uç Yatakları, yüksek tekrarlanabilirlik ve hassasiyetin kritik olduğu CNC torna, freze ve işleme merkezlerinin X, Y ve Z eksenlerinde idealdir. Servo veya step motor tahrikli vidalı mil sistemlerinde, eksen rijitliğini artırarak işleme kalitesini ve hızını optimize eder.
Hızlı ve dinamik hareket profilleri gerektiren otomasyon uygulamalarında, bu uç yatak bloğu, vidalı milin kritik hızını yükseltmeye yardımcı olur. Paketleme makineleri, montaj hatları ve robotik sistemlerdeki hızlı pozisyonlama eksenlerinde güvenilir ve boşluksuz performans sunar.
Mikron seviyesinde hassasiyetin talep edildiği test, kalibrasyon ve ölçüm cihazlarında, Bk 12 Vidalı Mil Uç Yatakları, lineer eksenin titreşimsiz ve kararlı hareket etmesini sağlar. Özellikle optik ölçüm sistemleri ve hassas laboratuvar ekipmanlarında rijit bir temel oluşturur.
Otomatik depolama ve geri alma sistemleri (AS/RS), konveyör tahrik üniteleri ve genel endüstriyel otomasyon uygulamalarında, ağır yüklerin veya hassas parçaların güvenli ve kontrollü bir şekilde taşınmasını destekler. Dayanıklı yapısı ile zorlu endüstriyel koşullarda uzun süreli performans sağlar.
Düşük sürtünme ve boşluksuz çalışma sayesinde, tahrik sisteminin enerji verimliliğini artırır. Hassas konumlandırma yeteneği, üretim süreçlerinde hata oranını minimize ederek genel verimliliğe katkıda bulunur.
Yüksek kaliteli çelikten imal edilmiş gövde ve hassas işlenmiş iç rulman yapısı, ağır yükler ve sürekli çalışma koşullarında dahi dayanıklılık sağlar. Entegre sızdırmazlık elemanları, rulmanları dış etkenlerden koruyarak bakım ihtiyacını azaltır ve ömrünü uzatır.
Kompakt ve standartlaştırılmış tasarımı, mevcut veya yeni sistemlere kolayca entegre edilmesini sağlar. Fabrika çıkışı ön yük ayarı sayesinde, karmaşık ayarlamalara gerek kalmadan hızlı ve güvenilir montaj imkanı sunar, projelendirme ve devreye alma süreçlerini hızlandırır.
BK kodlu bu yatak bloğu, sabit taraf (fixed end) vidalı mil yatak bloğu olarak tasarlanmıştır. Genellikle vidalı milin motor tarafına, yani tahrikin uygulandığı uca monte edilir. Bu sayede eksenel yükleri daha etkin bir şekilde karşılar ve milin rijitliğini artırır.
Bk 12 Vidalı Mil Uç Yatakları içinde önden ön yüklü, karşılıklı (back-to-back) yerleştirilmiş açılı temaslı rulman çiftleri bulunur. Bu rulmanlar genellikle 30°-40° temas açısına sahip, yüksek hassasiyet sınıfındadır. Ön yükleme, hem çekme hem basma yönündeki eksenel yükleri boşluksuz taşıyarak eksen rijitliğini ciddi oranda artırmak için fabrikada ayarlanmıştır.
Ürün adındaki "12 mm" değeri, kullanacağınız vidalı milin uç işleme çapının nominal olarak 12 mm olması gerektiğini belirtir. Montajdan önce, vidalı milinizin uç işleme ölçüleri (omuz çapı, diş boyu ve somun yerleşimi dahil) mutlaka Bk 12 bloğunun katalog değerlerine uygun olmalıdır. Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması kritik öneme sahiptir.
Bk 12 Vidalı Mil Uç Yatakları, doğru seçildiğinde vidalı milin kritik hızını önemli ölçüde artırmaya yardımcı olur. İç yapısındaki ön yüklü açılı temaslı rulmanlar ve sağlam gövde yapısı sayesinde, eksenel yükler altında dahi yüksek rijitlik sağlayarak hassas konumlandırma ve tekrarlanabilirlik gerektiren uygulamalarda performansı artırır.
Hayır, Bk 12 Vidalı Mil Uç Yatakları fabrika çıkışı ön yük ayarı yapılmış olarak gelir. Bu sayede blok montajında ekstra shim ayarı yapmanıza gerek kalmaz, düşük boşluklu ve yüksek rijitlikte bir bağlantıyı kolayca elde edersiniz.
Evet, Bk 12 Vidalı Mil Uç Yatakları, sızdırmazlık elemanları ile donatılmıştır. Bu sayede kir ve talaşlı gibi zorlu endüstriyel ortamlarda bile içindeki rulmanların korunmasını sağlayarak ürünün uzun ömürlü ve güvenilir bir şekilde çalışmasına imkan tanır.
Bk 12, yüksek tekrarlanabilirlik ve hassas konumlama gerektiren CNC X/Y/Z eksenleri için idealdir. Karşılıklı yerleştirilmiş ön yüklü açılı temaslı rulmanları sayesinde boşluksuz çalışır, eksen rijitliğini artırır ve mil ucunda oluşan eksenel ve radyal yükleri gövdeye güvenli bir şekilde aktararak sistem performansını maksimize eder.

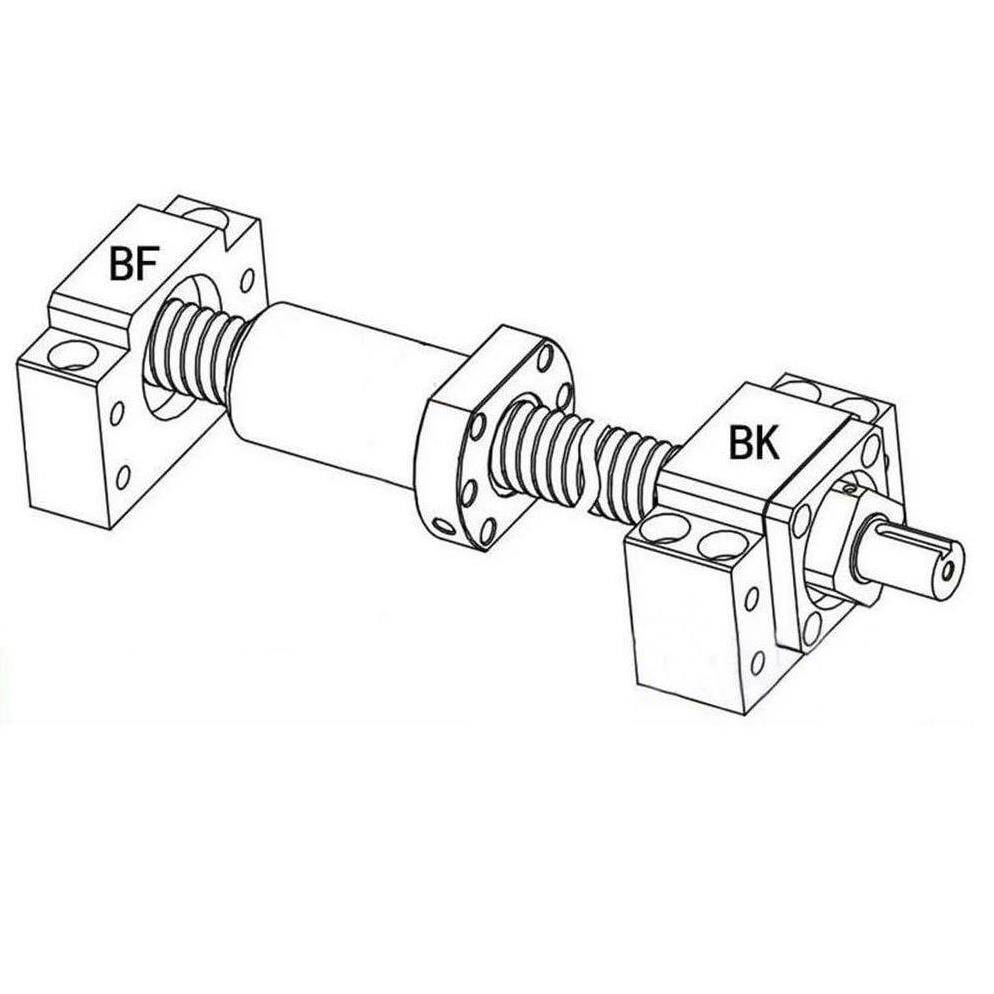

Hem sabit (BK/FK) hem de serbest taraf (BF/FF) bloklarının aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanması çok önemlidir. Eksen kaçıklıklarını minimuma indirmek için yüksek hassasiyet gereken uygulamalarda doğru kaplin veya kavrama seçimi de performans için hayati öneme sahiptir.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır. Ancak Bk 12 gibi sabit taraf bloklarında ön yük ayarı fabrikada yapıldığından, rulman değişimi sırasında bu ön yükün ve montaj torkunun doğru şekilde tekrar ayarlanması kritik öneme sahiptir. Aksi takdirde eksenel boşluk veya sıkışma oluşabilir. Üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması şiddetle tavsiye edilir.
Mermak CNC ürünleri, standart endüstriyel garanti koşullarına tabidir. Garanti süresi ve detayları için lütfen satın alma belgenizi kontrol edin veya Mermak CNC teknik destek ekibiyle iletiş i geçin. Bir arıza durumunda, ürünün seri numarası ve arıza detayları ile birlikte teknik servisimize başvurmanız en hızlı çözümü sağlayacaktır.
Evet, Mermak CNC olarak ürünlerimizin uzun ömürlü kullanımı için yedek parça desteği sağlamaktayız. Sızdırmazlık elemanları veya rulmanlar gibi aşınabilecek parçalar için teknik servisimizle iletişime geçerek orijinal yedek parçaları temin edebilirsiniz. Bu, ürününüzün performansını ve ömrünü korumanıza yardımcı olacaktır.
Bk 12 Vidalı Mil Uç Yatakları, bakım gerektirmeyen bir yapıya sahip olsa da, uzun ömürlü performans için periyodik görsel kontrol önemlidir. Özellikle sızdırmazlık elemanlarının bütünlüğü, montaj cıvatalarının sıkılığı ve çalışma ortamının temizliği düzenli olarak kontrol edilmelidir. Olağan dışı ses, titreşim veya ısınma durumunda teknik servisimize başvurulmalıdır.
Yeni monte edilmiş veya yüksek devirde çalışan rulmanlarda ilk kullanımda hafif bir ısınma normal kabul edilebilir. Ancak aşırı veya sürekli ısınma, yanlış montaj (örneğin milin tam oturmaması), aşırı yükleme veya rulman hasarının bir işareti olabilir. Montaj talimatlarına uyduğunuzdan emin olun ve ısınma devam ederse teknik destek ekibimizle iletişime geçin.
