Bk 30 Vidalı Mil Uç Yatakları
-
5
17
-
4
2
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerBk 30 Vidalı Mil Uç Yatakları
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme

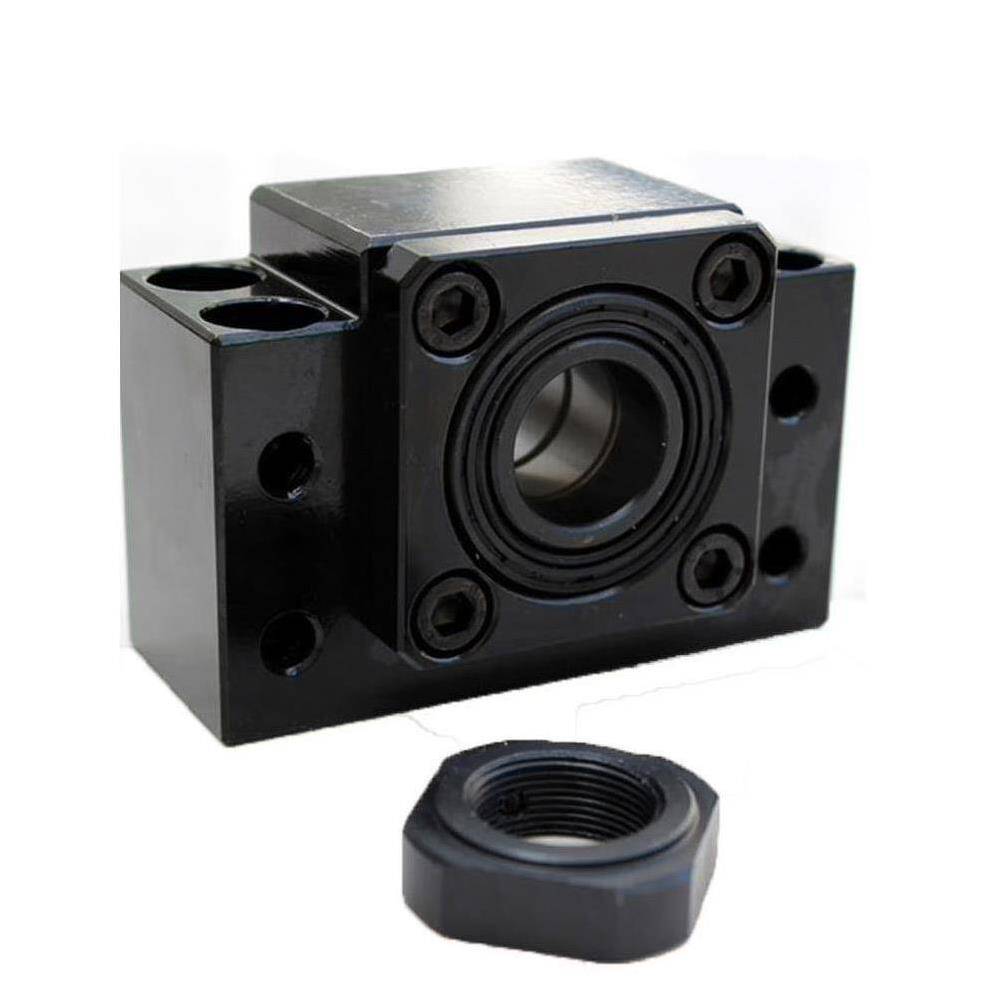

Bk 30 Vidalı Mil Uç Yatakları, yüksek hassasiyetli vidalı mil tahrikli lineer hareket sistemlerinin vazgeçilmez bir bileşenidir. Özellikle sabit taraf (fixed end) olarak tasarlanan bu yatak bloğu, sistemin motor tarafında konumlandırılarak vidalı milin eksenel ve radyal yüklerini güvenle taşır. İç yapısında barındırdığı önden ön yüklü, yüksek hassasiyet sınıfında açılı temaslı rulman çifti sayesinde, dinamik yükler altında dahi eksenel boşluğu sıfıra indirgeyerek üstün rijitlik ve konumlama doğruluğu sağlar. Bu entegre çözüm, endüstriyel otomasyon uygulamalarında kritik öneme sahip olan tekrarlanabilirlik ve uzun ömürlülük beklentilerini fazlasıyla karşılar.
Bu özel tasarım, genellikle 30° ila 40° temas açısına sahip, karşılıklı (back-to-back) yerleştirilmiş rulmanlarla, hem çekme hem de basma yönündeki eksenel yükleri boşluksuz bir şekilde absorbe eder. Fabrika çıkışı hassas ön yük ayarı sayesinde, montaj sırasında ek bir shim ayarı gerektirmeden doğrudan kullanıma hazırdır, bu da kurulum süresini kısaltır ve montaj hatalarını minimize eder. Sızdırmazlık elemanları ile donatılmış yapısı, zorlu endüstriyel ortamlarda dahi kir ve talaş gibi dış etkenlere karşı üstün koruma sağlayarak yatak ömrünü önemli ölçüde uzatır ve bakım ihtiyacını azaltır.
Öne Çıkan Avantajlar
- Yüksek Eksen Rijitliği: İçindeki önden ön yüklü açılı temaslı rulman çifti sayesinde eksenel boşluğu ortadan kaldırarak, dinamik yükler altında dahi vidalı milin kritik hızını ve genel eksen rijitliğini dramatik şekilde artırır.
- Üstün Konumlama Hassasiyeti: Geri boşluğun minimize edilmesi ve yüksek hassasiyetli rulman kullanımı sayesinde, servo veya step motor tahrikli sistemlerde tekrarlanabilir ve mutlak konumlandırma doğruluğu sunar.
- Hızlı ve Hatasız Montaj: Fabrikasyon olarak yapılmış ön yük ayarı, montaj esnasında ek ayar (shim) ihtiyacını ortadan kaldırır; bu da kurulum süresini kısaltır ve montajdan kaynaklanabilecek hataları minimize eder.
- Zorlu Ortamlarda Uzun Ömür: Entegre sızdırmazlık elemanları, yatak bloğunu kir, toz ve talaş gibi aşındırıcı dış etkenlerden koruyarak, endüstriyel uygulamalarda dahi uzun ve sorunsuz bir çalışma ömrü sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC İşleme Merkezleri
Bk 30 uç yatakları, CNC işleme tezgahlarının X, Y, Z eksenlerinde vidalı mil tahrikini destekleyerek yüksek hassasiyetli işleme ve tekrarlanabilir konumlandırma sağlar. Özellikle takım tezgahlarında, eksenel yüklerin doğru bir şekilde karşılanması ve eksen rijitliğinin artırılması sayesinde, işleme kalitesini ve takım ömrünü doğrudan etkiler.
Otomatik Montaj ve Robotik Sistemler
Yüksek ivmeli pozisyonlama ve hızlı hareket gerektiren otomatik montaj hatlarında, robotik kolların lineer hareket eksenlerinde stabil ve boşluksuz hareket kabiliyeti sunar. Bu sayede, montaj süreçlerinin doğruluğu ve hızı artırılarak üretim verimliliğine önemli katkı sağlanır.
Test ve Ölçüm Cihazları
Laboratuvar ekipmanları, kalite kontrol sistemleri ve optik ölçüm makineleri gibi hassas cihazlarda vidalı milin stabilizasyonunu sağlayarak ölçüm doğruluğunu ve tekrarlanabilirliğini artırır. Minimum boşluk ve yüksek rijitlik, bu tür uygulamalarda kritik önem taşır.
Yüksek Hızlı Pozisyonlama Sistemleri
Paketleme makineleri, lazer kesim sistemleri ve diğer hızlı hareket eksenlerinde vidalı milin kritik hızının artırılmasına yardımcı olur. Bk 30, yüksek devirlerde dahi titreşimi minimize ederek stabil ve güvenilir bir performans sunar.
Operasyonel Avantajlar
Yüksek Verimlilik
Optimize edilmiş rulman yapısı ve fabrika çıkışı hassas ön yük ayarı sayesinde, sistemin dinamik performansını ve tepki süresini artırır. Bu durum, daha hızlı çevrim süreleri ve enerji verimliliğine doğrudan katkı sağlar.
Uzun Kullanım Ömrü
Yüksek kaliteli malzemelerden üretilmiş dayanıklı gövde ve entegre sızdırmazlık elemanları, ağır çalışma koşullarında dahi yıpranmayı minimize eder. Bu sayede, bakım maliyetleri düşer ve işletme sürekliliği maksimize edilir.
Kolay Entegrasyon
Kompakt tasarımı ve endüstriyel standartlara uygun montaj ölçüleri, mevcut veya yeni tasarlanan sistemlere hızlı ve sorunsuz entegrasyon imkanı sunar. Ön yüklü yapısı sayesinde kurulum süresi kısalır ve ek ayar ihtiyacını ortadan kaldırır.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

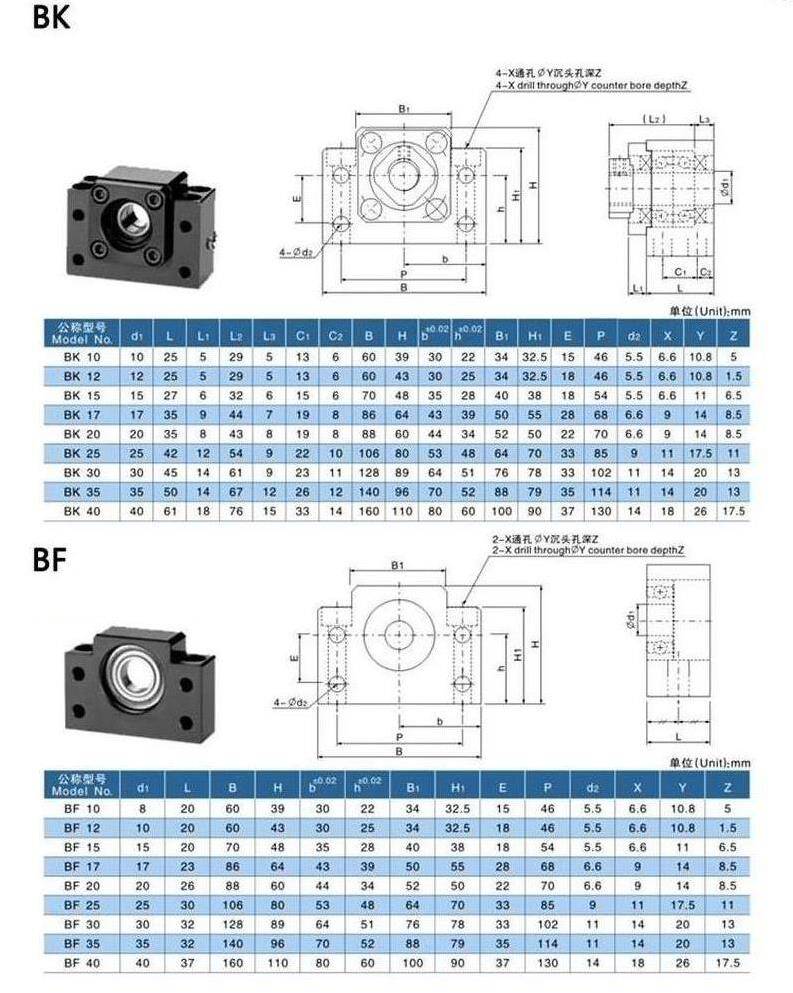

BK30 Ölçüleri
Bk 30 Vidalı Mil Uç Yatakları Hakkında Merak Edilenler ve Teknik Detaylar

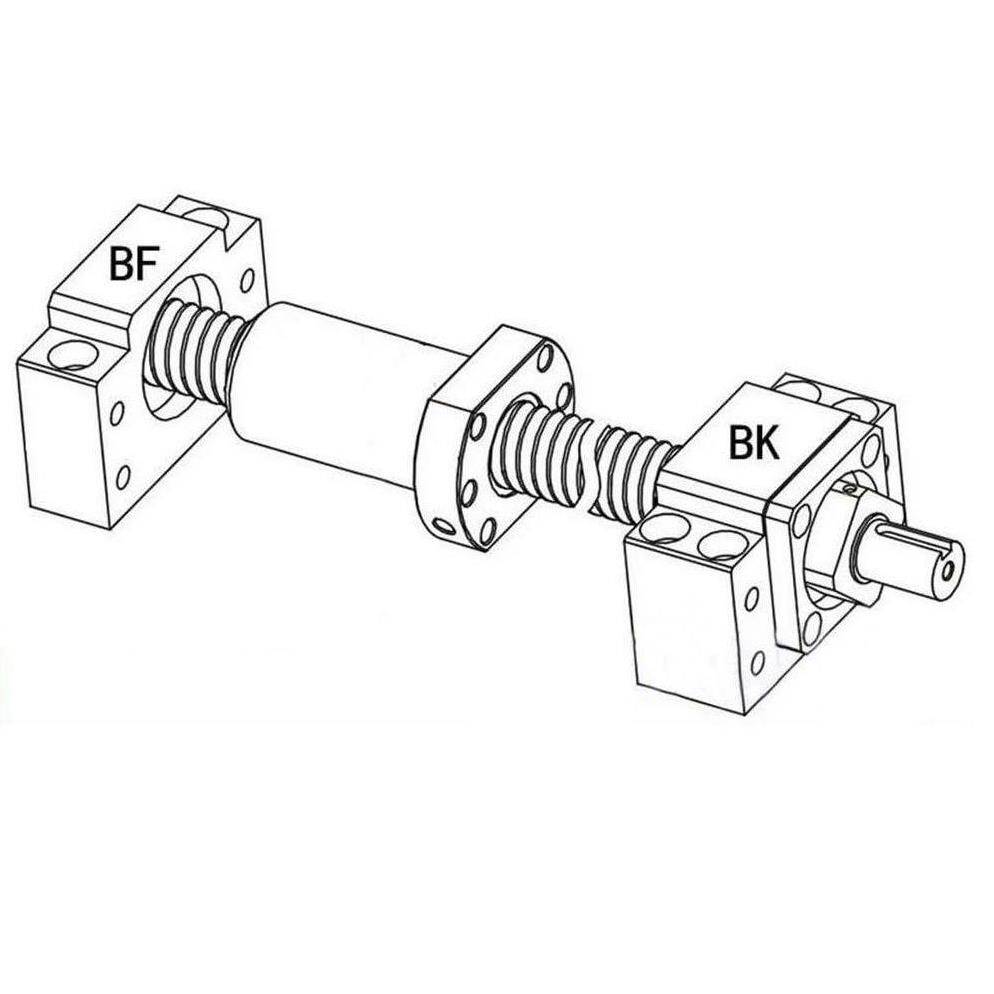

Bk 30, sabit taraf (fixed end) vidalı mil yatak bloğudur. Genellikle vidalı milin motor tarafında, yani tahrik ünitesine yakın kısımda kullanılır. Karşı ucunda ise serbest taraf (BF/FF serisi) blokları tercih edilir.
Bk 30 içindeki açılı temaslı rulman çifti, fabrika çıkışı ön yük ayarlı olarak gelir. Bu sayede hem çekme hem de basma yönündeki eksenel yükleri boşluksuz taşıyarak eksen rijitliğini ciddi oranda artırır. Ekstra shim ayarına gerek kalmaz, düşük boşluklu ve yüksek rijitlikte bir bağlantı elde edilir.
Evet, vidalı mil uç işleme ölçüleri çok kritiktir. Seçilen Bk 30 serisinin katalog değerlerine uygun olmasına dikkat edilmelidir. Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması, boşluksuz ve güvenilir bir bağlantı için şarttır. Omuz çapı, diş boyu ve somun yerleşimini mutlaka katalogdan kontrol ediniz.
Bk 30, içinde karşılıklı (back-to-back) yerleştirilmiş, önden ön yüklü açılı temaslı rulman çifti barındırır. Bu özel tasarım, eksenel yükleri boşluksuz taşıyarak ve eksen rijitliğini önemli ölçüde artırarak yüksek hassasiyetli konumlama ve tekrarlanabilirlik sağlar. Ayrıca kullanılan rulmanlar yüksek hassasiyet sınıfındadır.
Doğru seçildiğinde Bk 30, vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olur. Yüksek hassasiyet sınıfındaki açılı temaslı rulmanları ve rijit yapısı sayesinde yüksek ivmeli pozisyonlama sistemlerinde ve servo/step motor tahrikli eksenlerde sorunsuz kullanılabilir.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır; ancak özellikle Bk 30 gibi sabit taraf bloklarında ön yük ayarı ve montaj torku çok önemlidir. Doğru yapılmadığında eksenel boşluk veya sıkışma oluşabilir. Bu nedenle rulman değişimi yapılacaksa, üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması tavsiye edilir. Mermak CNC teknik destek ekibimizden bilgi alabilirsiniz.
Bk 30, yüksek tekrarlanabilirlik ve hassas konumlama gerektiren CNC X/Y/Z eksenleri için idealdir. Yüksek rijitlik ve düşük boşluk sayesinde işleme kalitesini ve hızını artırır. Hazır gövde ve ayarlı rulman yapısı da tasarım ve montaj süresini kısaltarak operasyonel verimliliği destekler.
Evet, montajda hizalama kritiktir. Sabit taraf Bk 30 ve serbest taraf (BF/FF) blokları, aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanmalıdır. Aksi takdirde, eksenel kaçıklıklar rulman ömrünü kısaltabilir, titreşime ve performansta düşüşe yol açabilir. Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır.
Bk 30 Vidalı Mil Uç Yatakları, sızdırmazlık elemanları ile donatılmıştır. Bu sayede kirli ve talaşlı endüstriyel ortamlarda dahi rulmanları dış etkenlerden koruyarak uzun ömürlü ve güvenilir bir çalışma imkanı sağlar.
Bk 30, standart yataklara göre vidalı mil uygulamaları için özel olarak tasarlanmıştır. İçindeki önden ön yüklü açılı temaslı rulman çifti, eksenel ve radyal yükleri boşluksuz ve yüksek rijitlikte taşırken, geleneksel yataklar genellikle tek yönlü yükler veya daha az hassasiyet için uygundur. Bu, özellikle hassas konumlama ve yüksek ivme gerektiren sistemlerde kritik bir avantajdır.
Evet, Mermak CNC olarak ürünlerimizin arkasındayız. Bk 30 Vidalı Mil Uç Yatakları için kapsamlı teknik destek sağlıyoruz. Herhangi bir sorunuz olduğunda veya yedek parça ihtiyacınızda, uzman ekibimizle iletişime geçerek hızlı ve çözüm odaklı destek alabilirsiniz.
Bk 30'un iç yapısında genellikle 30°-40° temas açısına sahip açılı temaslı rulmanlar kullanılır. Bu temas açısı, rulmanların hem radyal hem de yüksek eksenel yükleri aynı anda, daha verimli ve rijit bir şekilde taşımasını sağlar. Eksenel yük kapasitesini ve hassasiyeti doğrudan etkileyen önemli bir tasarım özelliğidir.
Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması, eksenel yüklerin vidalı milden rulmanlara ve blok gövdesine sorunsuz, boşluksuz ve rijit bir şekilde aktarılması için hayati öneme sahiptir. Bu temasın eksik veya hatalı olması, titreşime, boşluğa ve erken rulman arızalarına yol açabilir, eksen rijitliğini olumsuz etkiler ve konumlandırma hassasiyetini düşürür.
