3,5 kw 18000 Rpm Spindle Motor ER20
-
5
12
-
4
3
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber Ver3,5 kw 18000 Rpm Spindle Motor ER20
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyonun kalbinde yer alan hassasiyet ve verimlilik arayışında, GDZ105X102-3.5 220V ER20 Spindle İş Mili Motoru, CNC makine parkurunuz için stratejik bir yatırımı temsil etmektedir. Bu yüksek performanslı iş mili motoru, frezeleme, delme ve gravür gibi kritik işleme operasyonlarında üst düzey doğruluk ve tekrarlanabilirlik sunmak üzere tasarlanmıştır. 3.5 kW'lık sürekli güç çıkışı ve 18000 RPM'ye varan devir hızıyla, hem yumuşak metallerden hem de sert alaşımlardan kompozit malzemelere kadar geniş bir yelpazedeki materyallerde kesintisiz ve kararlı bir performans sergiler. Hava soğutmalı yapısı sayesinde termal stabiliteyi korurken, uzun çalışma saatlerinde dahi optimum verimlilik sağlamaya devam eder.
GDZ105X102-3.5 modeli, modern üretim tesislerinin gereksinim duyduğu güvenilirliği ve dayanıklılığı bünyesinde barındırır. Özel olarak seçilmiş açısal temaslı bilyalı rulmanları, yüksek radyal ve aksiyel yüklere karşı direnç göstererek motorun ömrünü uzatır ve titreşimi minimize eder. ER20 pens sistemi, geniş takım tutma kapasitesi ve üstün sıkma kuvveti ile takım değişimlerinde esneklik ve işleme hassasiyetinde artış sağlar. Kompakt tasarımı (105x102 mm) sayesinde sınırlı alanlara kolayca entegre edilebilirken, 9 kg'lık ağırlığı montaj kolaylığı sunar. Bu iş mili motoru, CNC işleme süreçlerinizde kaliteyi, hızı ve maliyet etkinliğini bir arada arayan mühendisler için ideal bir çözümdür.
Öne Çıkan Avantajlar
- Yüksek Güç ve Hız Kapasitesi: 3.5 kW güç ve 18000 RPM devir hızı ile sert malzemelerde dahi üstün kesme performansı ve yüzey kalitesi elde edersiniz. Bu, işleme sürelerini kısaltırken aynı zamanda üretim verimliliğini maksimize eder.
- ER20 Pens Sistemi: Geniş takım tutma aralığına sahip ER20 pens sistemi, farklı çaplardaki kesici takımların kolayca ve yüksek hassasiyetle bağlanmasını sağlar, böylece takım çeşitliliği ve işleme esnekliği artar.
- Hava Soğutmalı Termal Stabilite: Entegre hava soğutma sistemi, uzun süreli ve yoğun çalışma koşullarında motorun aşırı ısınmasını engeller, bu da motor ömrünü uzatır ve sürekli yüksek performans garantisi sunar.
- Dayanıklı Rulman Yapısı: Yüksek kaliteli açısal temaslı bilyalı rulmanlar, yüksek radyal ve aksiyel yükler altında dahi istikrarlı ve titreşimsiz çalışma sağlar, işleme hassasiyetini artırır ve bakım ihtiyacını azaltır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, iş mili motorunun potansiyelini ve sisteminize entegrasyon kolaylığını anlamanız için kritik öneme sahiptir.
Endüstriyel Uygulama Alanları
CNC Freze ve Gravür Makineleri
Bu iş mili motoru, CNC freze ve gravür makinelerinde yüksek hassasiyet gerektiren karmaşık parça üretiminde idealdir. Yüksek devir hızı ve güçlü torku sayesinde metal, ahşap, plastik ve kompozit malzemelerde detaylı işleme, kalıp yapımı ve prototipleme uygulamalarında üstün sonuçlar verir.
Ahşap ve Metal İşleme Sektörü
Mobilya imalatından metal kalıpçılığa kadar geniş bir yelpazede, GDZ105X102-3.5, farklı malzemelerde kesme, delme ve şekillendirme işlemlerini yüksek verimlilikle gerçekleştirir. Özellikle sert ahşaplar ve alüminyum gibi metallerin işlenmesinde istikrarlı performansı ile üretim süreçlerini hızlandırır.
Plastik ve Kompozit Malzeme İşleme
Otomotiv, havacılık ve genel imalat sanayisinde kullanılan plastik ve kompozit malzemelerin işlenmesinde hassasiyet ve temiz yüzey bitişi kritik öneme sahiptir. Bu spindle motor, düşük titreşimli yapısı ve geniş hız aralığı ile bu tür malzemelerde çatlama veya erime olmaksızın pürüzsüz işleme sağlar.
Operasyonel Avantajlar
Yüksek Verimlilik
3.5 kW güç ve 18000 RPM hız kombinasyonu, daha hızlı malzeme kaldırma oranları ve daha kısa çevrim süreleri sunar. Bu, üretim kapasitenizi artırırken enerji tüketimini optimize etmenize yardımcı olur.
Uzun Kullanım Ömrü
Yüksek kaliteli açısal temaslı bilyalı rulmanlar ve etkin hava soğutma sistemi, motorun aşınma ve yıpranmasını minimize eder. Bu yapısal dayanıklılık, bakım maliyetlerini düşürür ve ekipmanınızın kesintisiz çalışmasını sağlar.
Kolay Entegrasyon
Kompakt boyutları (105x102 mm) ve endüstri standardı 220V çalışma gerilimi sayesinde mevcut CNC sistemlerinize kolayca entegre edilebilir. ER20 pens sistemi ise geniş takım uyumluluğu sunarak esnek bir kullanım sağlar.
3,5 kw 18000 Rpm Spindle Motor ER20 Hakkında Merak Edilenler ve Teknik Detaylar
GDZ105X102-3.5 model spindle motor 220V gerilim ile beslenmelidir ve nominal çalışma akımı 12 Amperdir. Doğru ve güvenli bağlantılar için bu değerlere uygun bir VFD (invertör) kullanılması önemlidir.
Motor hava soğutmalı olduğu için, aşırı ısınmayı önlemek ve ömrünü uzatmak amacıyla yeterli hava akışının sağlandığından ve çevresel havalandırmanın uygun olduğundan emin olmalısınız. Motorun hava giriş ve çıkış kanallarının tıkanmadığından emin olun.
Bu 3.5 kW gücündeki spindle motor için 220V giriş ve çıkışa sahip, 0-400 Hz frekans aralığını destekleyen ve en az 12 Amper nominal akımı karşılayabilecek bir VFD seçmelisiniz. Motorun gücüne (3.5 kW) ve voltajına (220V) uygun bir invertör, verimli çalışma için kritik öneme sahiptir.
ER20 pens çapı, bu spindle motorun ER20 tip penslerle kullanılabileceği anlamına gelir. ER20 pensler genellikle 1mm'den 13mm'ye kadar farklı çaplardaki freze uçlarını ve takımları bağlamak için tasarlanmıştır. Maksimum bağlayabileceğiniz takım çapı ER20 pens sisteminin izin verdiği en büyük çaptır (genellikle 13mm).
Evet, GDZ105X102-3.5 spindle motor 0-18000 RPM arasında ayarlanabilir bir devir hızına sahiptir ve bu aralıkta yüksek hassasiyet ve güvenilirlikle stabil bir şekilde çalışacak şekilde tasarlanmıştır. İşleyeceğiniz malzemenin ve takımın gereksinimlerine göre devir hızını ayarlayabilirsiniz.
Montaj sırasında motorun dikey ve yatay eksenlerde doğru hizalandığından, tamamen düzgün ve güvenli bir şekilde sabitlendiğinden emin olun. Yanlış hizalama ve gevşek bağlantılar titreşime neden olabilir, bu da işleme kalitesini düşürür ve motorun ömrünü kısaltır.
GDZ105X102-3.5 motorunuzdaki açısal temaslı bilyalı rulmanların uzun ömürlü olması için düzenli bakım şarttır. Bu, rulmanların periyodik olarak kontrol edilmesi, temizlenmesi ve uygun, yüksek hızlı rulman gresleri ile yağlanmasını içerir. Bakım sıklığı kullanım yoğunluğuna göre değişebilir.
3.5 kW gücü sayesinde GDZ105X102-3.5 spindle motor, ahşap, plastik gibi malzemelerin yanı sıra alüminyum, pirinç ve hatta bazı çelik türleri gibi sert metallerin işlenmesinde de yüksek performans sunar. Yüksek torku ve hassasiyeti, zorlu malzemelerde bile etkili işlemeye olanak tanır.
Elektrik bağlantılarının doğru faz sırasına (U, V, W) ve topraklama hattına (PE) uygun olarak yapıldığından emin olun. Kablo kesitinin motorun çektiği 12 Amper akıma uygun olduğundan ve tüm bağlantıların sağlam olduğundan emin olun. Yanlış bağlantılar motora zarar verebilir veya güvenlik riski oluşturabilir.
3.5 kW'lık güçlü motor yapısı sayesinde GDZ105X102-3.5, geniş bir devir aralığında yüksek tork performansı sunar. Bu, özellikle düşük devirlerde sert malzemelerin işlenmesi veya ağır kesme operasyonlarında dahi motorun güç kaybetmeden stabil çalışmasına olanak tanır.
GDZ105X102-3.5 spindle motorlarımız, üretim hatalarına karşı belirli bir garanti süresi ile birlikte gelir. Garanti koşulları ve süresi hakkında detaylı bilgi almak için lütfen satış temsilcinizle veya müşteri hizmetlerimizle iletişime geçin.
Mermak CNC olarak sattığımız ürünlerin yedek parça tedarikini önemsiyoruz. GDZ105X102-3.5 spindle motor için gerekli olabilecek rulmanlar, pensler ve diğer sarf malzemeleri için firmamızdan destek ve temin sağlayabilirsiniz.
Evet, motorunuzda oluşabilecek herhangi bir arıza durumunda, deneyimli teknik servis ekibimizden destek ve tamir hizmeti alabilirsiniz. Uzmanlarımız, sorun giderme ve onarım süreçlerinde size yardımcı olacaktır.
Teknik Özelliklerini Detaylıca Anlatalım .. ! Nerelerde Kullanılır ? Nasıl Çalışır ?
GDZ105X102-3.5 220V ER20 teknik özellikleri
GDZ spindle motor kullanım alanları
GDZ spindle motor çalışma prensibi
GDZ105X102-3.5 220V ER20 nerelerde kullanılır
3,5 kW 18000 Rpm Spindle Motor ER20 (GDZ105X102-3.5 220V ER20) – Teknik Özellikler ve Kullanım Bilgileri
Teknik Özellikler:
- Model: GDZ105X102-3.5 220V ER20
- Güç: 3,5 kW
- Gerilim: 220V
- Frekans: 0-400 Hz
- Akım: 12 A
- Devir Hızı: 0-18000 RPM (dakikada devir)
- Soğutma Tipi: Hava soğutmalı
- Rulman Tipi: Açısal temaslı bilyalı rulmanlar
- Pens Çapı: ER20

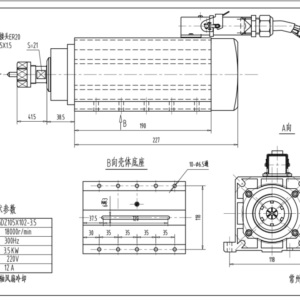

- Gövde Ölçüleri: 105 mm çap x 102 mm uzunluk
- Ağırlık: 9 kg
Yapısal ve Performans Avantajları:
- Yüksek güç çıkışı sayesinde sert malzemelerin işlenmesinde yüksek performans sağlar.
- 0-18000 RPM arasında ayarlanabilir hız aralığı ile farklı işleme gereksinimlerine uyum sağlar ve yüksek hassasiyetli işlemler için idealdir.
- Hava soğutmalı yapısı, motorun aşırı ısınmasını önler ve uzun süreli kullanımda kararlı performans sunar.
- Açısal temaslı bilyalı rulmanlar, yüksek hızlarda sorunsuz ve uzun ömürlü çalışma sağlar.
- Kompakt tasarımı sayesinde yerden tasarruf sağlar ve kolay montaj imkanı sunar.
Kullanım Alanları:
- CNC freze makineleri
- CNC delme makineleri
- Gravür makineleri
- Ahşap işleme makineleri
- Metal işleme makineleri
- Plastik işleme makineleri
Endüstriyel kullanımda; mobilya üretimi, metal ve plastik parça işleme, prototip üretimi gibi hassasiyet ve yüksek performans gerektiren işlemlerde tercih edilir.
Çalışma Prensibi:
- Spindle motor, elektrik enerjisini mekanik dönme hareketine çevirir.
- CNC makineye bağlandığında, inverter üzerinden hız ve yön kontrolü sağlanır.
- Takım tutucuya (ER20 pens) uygun kesici takımlar takılarak malzeme üzerinde frezeleme, delme veya gravür işlemleri yapılır.
- Hava soğutmalı olduğu için fan ile sürekli hava akışı sağlanmalı, motorun aşırı ısınmaması için ortamda yeterli havalandırma bulunmalıdır.
Kullanımda Dikkat Edilmesi Gerekenler:
- Hava soğutmalı motorun fan ve hava kanalları temiz tutulmalı, toz birikimi engellenmelidir.
- Montaj sırasında düzgün ve güvenli sabitleme yapılmalı, titreşim ve yanlış hizalamadan kaçınılmalıdır.
- Elektrik bağlantıları doğru ve güvenli şekilde yapılmalı, yanlış bağlantıdan kaçınılmalıdır.
- Düzenli bakım (rulman yağlama, temizlik) yapılmalıdır.
- Motorun hız kontrolü işleme uygun şekilde ayarlanmalı, maksimum devir aşılmamalıdır.
Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol ediniz; fiyat veya stok bilgisini buradan bağımsız olarak paylaşmıyorum.
