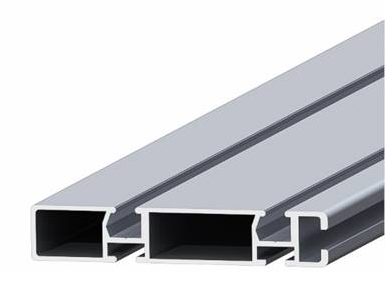

23X129 Yüzey Kaplama Sigma Profil 8 Kanal Toptan ve Teknik Detayları
Endüstriyel otomasyon ve makine imalat sektörlerinin vazgeçilmez yapı taşlarından biri olan 23X129 Yüzey Kaplama Sigma Profil 8 Kanal, modern üretim tesislerinin ve Ar-Ge laboratuvarlarının dinamik ihtiyaçlarına eksiksiz bir çözüm sunar. Bu özel boyutlu sigma profil, özellikle yüksek mukavemet gerektiren ancak aynı zamanda hafifliğin ve modülerliğin kritik olduğu uygulamalar için tasarlanmıştır. 23mm derinliği ve 129mm genişliği ile dikkat çeken bu profil, standart 8 kanallı T-slot yapısı sayesinde sınırsız bağlantı ve montaj esnekliği sağlar. Yüzey kaplaması, profilin çevresel etkenlere karşı direncini artırırken, aynı zamanda estetik bir görünüm sunarak endüstriyel tasarımların profesyonel standartlara ulaşmasına olanak tanır. Özellikle toptan alımlarda sağladığı maliyet avantajı ile büyük ölçekli projeler, seri üretim yapan imalatçılar ve entegre sistem kurucuları için ideal bir seçimdir. Robotik hücrelerin iskeletinden, hassas ölçüm cihazlarının taşıyıcı konstrüksiyonlarına, otomatik montaj hatlarından özel amaçlı makine gövdelerine kadar geniş bir kullanım yelpazesine sahiptir. Bu profilin sağladığı yapısal bütünlük ve adaptasyon yeteneği, günümüzün hızla değişen üretim ortamlarında rekabet avantajı elde etmek isteyen firmalar için stratejik bir yatırım niteliğindedir. Ergonomik çalışma istasyonlarından karmaşık konveyör sistemlerine kadar her alanda, güvenilir ve dayanıklı bir temel oluşturur. Ayrıca, gelişmiş bilgisayar destekli tasarım (CAD) yazılımlarıyla kolayca entegre edilebilir yapısı, mühendislik süreçlerini hızlandırır ve prototipleme maliyetlerini düşürürken, proje döngüsünü de optimize eder.
Bu sigma profil, alüminyumun hafiflik ve korozyon direnci özelliklerini, optimize edilmiş bir kesit geometrisi ile birleştirir. 8 adet T-slot kanalı, M4, M5, M6 veya M8 gibi farklı standartlardaki T-somun ve civata kombinasyonları ile yüzlerce farklı bağlantı elemanının entegrasyonuna imkan tanır. Bu sayede, karmaşık yapıların bile hızlı ve hatasız bir şekilde monte edilmesi, gerektiğinde kolayca modifiye edilmesi veya sökülmesi mümkündür. Yüzey kaplaması genellikle eloksal (anodik oksidasyon) işlemi ile sağlanır; bu işlem, alüminyum yüzeyinde sert, aşınmaya ve korozyona dayanıklı bir oksit tabakası oluşturur. Bu, profilin endüstriyel ortamlarda, hatta nemli veya kimyasal buharlara maruz kalabilecek koşullarda bile uzun ömürlü olmasını garanti eder. Eloksal kaplama, aynı zamanda malzemenin elektriksel izolasyon özelliklerini de geliştirerek potansiyel kısa devre risklerini azaltır ve hassas elektronik bileşenlerin korunmasına yardımcı olur. Profilin modüler yapısı, üretim hatlarında esneklik sağlayarak, farklı ürün varyantlarına veya üretim kapasitesi değişikliklerine hızla adapte olabilme yeteneği sunar. Bu adaptasyon, özellikle dinamik pazar koşullarında rekabet avantajı sağlamak isteyen firmalar için kritik öneme sahiptir. Toptan satış stratejisi, özellikle ton bazında alım yapan veya sürekli profil ihtiyacı olan firmalara özel fiyatlandırma ve lojistik avantajları sunarak, tedarik zinciri verimliliğini artırır ve büyük ölçekli yatırımların geri dönüş süresini kısaltır. Yüksek hassasiyetli ekstrüzyon teknolojisi ile üretilen bu profiller, montaj kolaylığı ve yapısal kararlılık açısından beklentilerin üzerinde bir performans sergiler ve endüstriyel tasarımcılara geniş bir serbestlik alanı sunar.
Neden Bu Ürünü Seçmelisiniz?
- Yüksek Mukavemet ve Hafiflik Dengesi: Özel alaşımlı alüminyum yapısı, 23x129mm kesit geometrisiyle optimum burulma ve eğilme direnci sunarken, geleneksel çelik konstrüksiyonlara göre önemli ölçüde ağırlık tasarrufu sağlar. Bu, dinamik sistemlerde ataleti azaltır ve enerji verimliliğini artırır.
- Modüler ve Esnek Tasarım Entegrasyonu: 8 adet T-slot kanalı, M4'ten M8'e kadar geniş bir yelpazede bağlantı elemanlarıyla uyumluluk sağlayarak, karmaşık otomasyon projelerinde sınırsız modifikasyon ve genişleme imkanı sunar. Hızlı montaj ve demontaj süreçleri ile zaman ve işçilik maliyetlerinden tasarruf ettirir.
- Üstün Yüzey Koruma ve Estetik: Eloksal (anodik oksidasyon) yüzey kaplaması, profilin korozyona, aşınmaya ve çizilmelere karşı direncini artırır, böylece zorlu endüstriyel ortamlarda dahi uzun ömürlü ve estetik bir görünüm sunar. Elektriksel izolasyon özellikleri sayesinde güvenlik standartlarını yükseltir.
- Maliyet Etkin Toptan Çözüm: Özellikle büyük ölçekli projeler ve sürekli üretim ihtiyaçları için toptan alım avantajları sunarak, birim maliyeti optimize eder. Bu, toplam sahip olma maliyetini düşürür ve yatırım getirisini maksimize ederken, tedarik zinciri sürekliliğini de garanti eder.
- Geniş Uyumluluk ve Standartlaşma: Endüstriyel otomasyon standartlarına uygun T-slot geometrisi sayesinde, piyasadaki geniş bir aksesuar ve bağlantı elemanı yelpazesiyle sorunsuz entegrasyon sağlar. Bu, tasarım ve tedarik süreçlerini basitleştirir, mühendislik hatalarını minimize eder.
Ürün Teknik Özeti
- Malzeme: Yüksek Mukavemetli Alüminyum Alaşım (EN AW-6063 T6)

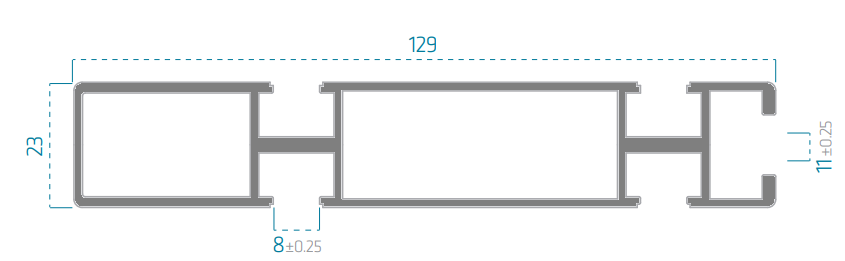

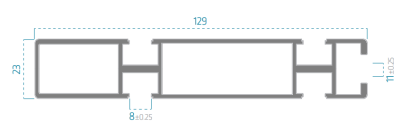

- Kesit Boyutları: 23mm (Derinlik) x 129mm (Genişlik)
- Kanal Tipi: 8 Kanal T-Slot (8mm T-slot standardı)
- Yüzey İşlemi: Eloksal (Anodik Oksidasyon)
- Renk: Standart Gümüş Eloksal (Özelleştirilebilir)
- Standart Uzunluk: 6 metre (İsteğe bağlı kesim ve işleme)
- Üretim Hassasiyeti: DIN EN 12020-2'ye uygun
Detaylı Performans Verileri
Parametre
Değer ve Açıklama
Malzeme Standardı
EN AW-6063 T6 Alüminyum Alaşımı. Yüksek korozyon direnci ve mükemmel kaynaklanabilirlik sunar.
Kanal Genişliği
8.2 mm. Standart 8mm T-somun ve bağlantı elemanları ile tam uyumluluk ve güvenli tutuş sağlar.
Atalet Momenti (Ix)
Yaklaşık 120 cm4. Dikey yüklemelere karşı yüksek eğilme direnci ve yapısal rijitlik sağlar.
Atalet Momenti (Iy)
Yaklaşık 25 cm4. Yatay yüklemelere karşı yeterli eğilme direnci sunarak stabiliteyi destekler.
Kesit Alanı
Yaklaşık 15 cm2. Optimum ağırlık/mukavemet oranı için hassas mühendislikle tasarlanmıştır.
Yüzey Sertliği
200-300 HV (Eloksal tabakası). Aşınmaya, çizilmeye ve darbeye karşı üstün direnç sağlar.
Kaplama Kalınlığı
10-20 mikron (Eloksal). Çevresel etkilere ve kimyasal buharlara karşı uzun süreli koruma sunar.
Endüstriyel Uygulama Alanları
- Robotik hücre iskeletleri ve güvenlik bariyerleri
- Otomatik montaj ve test hatları konstrüksiyonları
- Ergonomik çalışma masaları, iş istasyonları ve CNC tezgah çerçeveleri
- Hassas ölçüm ve kalibrasyon cihazı şaseleri, optik tezgahlar
- Konveyör sistemleri, taşıyıcı yapıları ve malzeme taşıma ekipmanları
- Özel amaçlı makine gövdeleri, prototip geliştirme ve Ar-Ge projeleri
- Temiz oda ekipmanları, laboratuvar düzenekleri ve steril ortam konstrüksiyonları
- Depolama ve raf sistemleri, hafif ve modüler depolama çözümleri
Montaj ve Kullanım Notları
23X129 Yüzey Kaplama Sigma Profilin uzun ömürlü ve performanslı kullanımı için montaj sırasında dikkat edilmesi gereken bazı kritik noktalar bulunmaktadır. Bağlantı elemanları (T-somunlar, köşe bağlantıları, kapaklar) seçilirken profilin kanal yapısına ve uygulama yüküne uygun standartlarda ürünler tercih edilmelidir. Cıvataların tork değerlerine uygun sıkılması, bağlantı noktalarındaki gerilme dağılımını optimize ederek yapısal bütünlüğü artırır ve gevşemeleri önler. Kesim ve delme işlemleri sırasında alüminyum talaşlarının profil kanallarına veya yüzeyine zarar vermemesi için dikkatli olunmalı, gerekirse koruyucu bantlar kullanılmalıdır. Eloksal kaplamanın bütünlüğünü korumak adına, agresif kimyasallar veya aşındırıcı temizleyicilerden kaçınılmalıdır; düzenli olarak nemli, yumuşak bir bezle silinerek yüzey temizliği sağlanabilir. Ayrıca, dinamik yüklemelere maruz kalacak sistemlerde, periyodik olarak tüm bağlantı noktalarının kontrol edilmesi ve gerekirse yeniden torklanması, sistemin güvenliğini ve stabilitesini sürdürmek için hayati öneme sahiptir. Aşırı titreşimli ortamlarda titreşim önleyici pul veya kilitli somun kullanımı düşünülebilir. Doğru montaj teknikleri ve düzenli bakım, profilin maksimum verimlilikle çalışmasını ve yatırımınızın değerini korumasını sağlayacaktır.

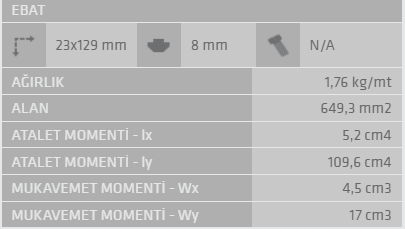

1,76
? Tavsiyeler
Köşe Bağlantı Elemanları (Kanal 8)
Üç Profilin Köşe Birleşimi:
30X30 K8 3 Köşe Bağlantı Elemanı
Üç sigma profilin bir köşede birleştirilmesi gereken, yüksek yapısal bütünlük ve sağlamlık gerektiren uygulamalar için idealdir. Özellikle karmaşık çerçeve ve iskelet yapılarında, üç boyutlu bağlantılar için tercih edilir.
Gizli ve Estetik Köşe Bağlantı:
Gizli Köşe Bağlantı 30X30 90° K8
Bağlantı elemanının profil içinde gizlenerek dışarıdan görünmeyen, estetik bir görünüm sunması gereken uygulamalar için uygundur. Temiz ve pürüzsüz yüzeyler elde etmek istendiğinde tercih edilir, özellikle görsel önemi olan makinelerde veya mobilyalarda kullanılır.
Yüksek Mukavemetli Geniş Köşe Bağlantı:
Geniş Köşe Bağlantı 30X30 K8
Standart köşe bağlantılara göre daha geniş temas yüzeyi sayesinde daha yüksek yük taşıma kapasitesi ve stabilite sağlar. Ağır yükler, titreşimli ortamlar veya daha büyük profil boyutları (örn. 40X40 K8, 60X60 K8, 80X80 K8) için idealdir, bağlantı noktasındaki gerilimi dağıtır.
Estetik ve Ergonomik Köşe Bağlantı:
Raidüslü Köşe Bağlantı 30X30 K8
Yuvarlatılmış kenarları sayesinde hem estetik bir görünüm sunar hem de keskin köşeleri ortadan kaldırarak güvenlik ve ergonomi sağlar. Özellikle insan teması olan veya görsel önemi olan alanlarda tercih edilir, modern tasarımlara uyum sağlar.
Kompakt Alanlar İçin Dar Köşe Bağlantı:
Köşe Bağlantı Dar Geçmeli 30X30 K8
Sınırlı alanlarda veya bağlantı elemanının minimum çıkıntı yapması istenen durumlarda kullanılır. Daha kompakt ve entegre bir bağlantı sağlar, dar montaj boşlukları için idealdir.
Uzun Destekli Köşe Bağlantı:
Köşe Bağlantı Uzun 30X60 K 08
Profilin bir yüzeyi boyunca daha uzun bir destek sağlayarak, özellikle uzun açıklıklarda veya konsol yapılarında ek rijitlik ve stabilite sunar. Bağlantı noktasındaki bükülme direncini artırır.
Kanal Somunları (Kanal 8)
Standart ve Çok Yönlü Bağlantı Somunu:
T Kanal Somunu M6 30X30 K8
Sigma profil kanallarına kolayca yerleştirilebilen ve cıvatalarla güvenli bağlantı sağlayan standart somunlardır. Genel amaçlı montaj ve aksesuar sabitleme için en yaygın kullanılan çözümdür. M4, M5, M6 ve M8 gibi farklı cıvata çaplarına uygun seçenekleri mevcuttur.
Yüksek Tutma Gücü İçin Uzun Somun:
Uzun T Kanal Somunu - Kanal 8
Standart T somunlara göre daha uzun yapısıyla kanal içinde daha geniş bir temas yüzeyi sunar. Bu sayede daha yüksek tutma gücü ve titreşimlere karşı daha iyi direnç sağlar, ağır yükler veya daha kritik bağlantılar için uygundur.
Dönme ve Gevşeme Önleyici Somun:
Tırtıllı Somun 30X30 M6 K8
Yüzeyindeki tırtıllar sayesinde profil kanalına sıkıca tutunur ve titreşimli ortamlarda somunun dönmesini veya gevşemesini engeller. Daha güvenilir ve kalıcı bağlantılar için idealdir. M4, M5, M6 ve M8 gibi farklı cıvata çaplarına uygun seçenekleri bulunur.
Kolay Montaj ve Konumlandırma Somunu:
Yaylı Somun 30X30 M6 K8
Yay mekanizması sayesinde profil kanalı içinde kendiliğinden sabitlenir, montaj sırasında somunun düşmesini engeller ve tek elle kolayca konumlandırılmasını sağlar. Hızlı ve pratik montaj için tercih edilir. M4, M5, M6 ve M8 gibi farklı cıvata çaplarına uygun seçenekleri mevcuttur.
Basit ve Ekonomik Bağlantı Somunu:
Dikdörtgen Somun M6 K8
Basit ve ekonomik bir bağlantı çözümü sunar. Profil kanalı içinde kolayca kaydırılabilir ve genellikle daha az kritik, hafif yük uygulamalarında veya yüzeyin düz kalması istendiğinde kullanılır. M4, M5, M6 ve M8 gibi farklı cıvata çaplarına uygun seçenekleri bulunur.
Bağlantı Sacları (Kanal 8)
İki Profilin Düz veya Açılı Bağlantısı:
İki Yönlü Bağlantı Sacı 30X30 K8 Çinko
İki sigma profilin düz bir çizgide veya belirli bir açıyla birleştirilmesi gerektiğinde kullanılır. Yüzey kaplama profillerinde panel veya bölme sabitlemek için idealdir, sağlam ve düz bir bağlantı yüzeyi sunar. Çinko kaplaması sayesinde korozyon direnci artırılmıştır.
Üç Profilin Birleşim Noktası:
Üç Yönlü Bağlantı Sacı 30X30 K8 Çinko
Üç profilin tek bir noktada (örneğin T birleşim veya köşe desteği) birleştirilmesi gereken yapısal uygulamalar için tasarlanmıştır. Yüksek stabilite ve yapısal bütünlük sağlar, karmaşık çerçeve yapıları için temel bir elemandır. Çinko kaplaması ile dayanıklılığı artırılmıştır.
Dört Profilin Merkez Birleşimi:
Dört Yönlü Bağlantı Sacı 30X30 K8 Çinko
Dört sigma profilin merkezi bir noktada birleştirilerek güçlü bir çapraz bağlantı oluşturulması gerektiğinde kullanılır. Karmaşık çerçeve ve destek yapılarında maksimum sağlamlık sunar, çok yönlü bağlantı imkanı sağlar. Çinko kaplaması ile uzun ömürlüdür.
Genel Amaçlı Destek ve Bağlantı:
40L Çok Amaçlı LØ7
Çeşitli genel amaçlı bağlantı ve destek ihtiyaçları için kullanılabilen çok yönlü bir L-şekilli sacdır. Köşeleri güçlendirmek, farklı aksesuarları profillere sabitlemek veya hafif yük taşıyan yapısal destekler oluşturmak için esnek bir çözüm sunar.
Step Motor Montajı:
Step Motor Bağlantı Sacı Nema 23
Nema 23 (veya Nema 34) boyutundaki step motorları sigma profil sistemlerine kolayca ve güvenli bir şekilde monte etmek için özel olarak tasarlanmıştır. CNC makineleri, otomasyon sistemleri ve robotik uygulamalarda hassas hizalama ve sağlam motor montajı sağlar.
