Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

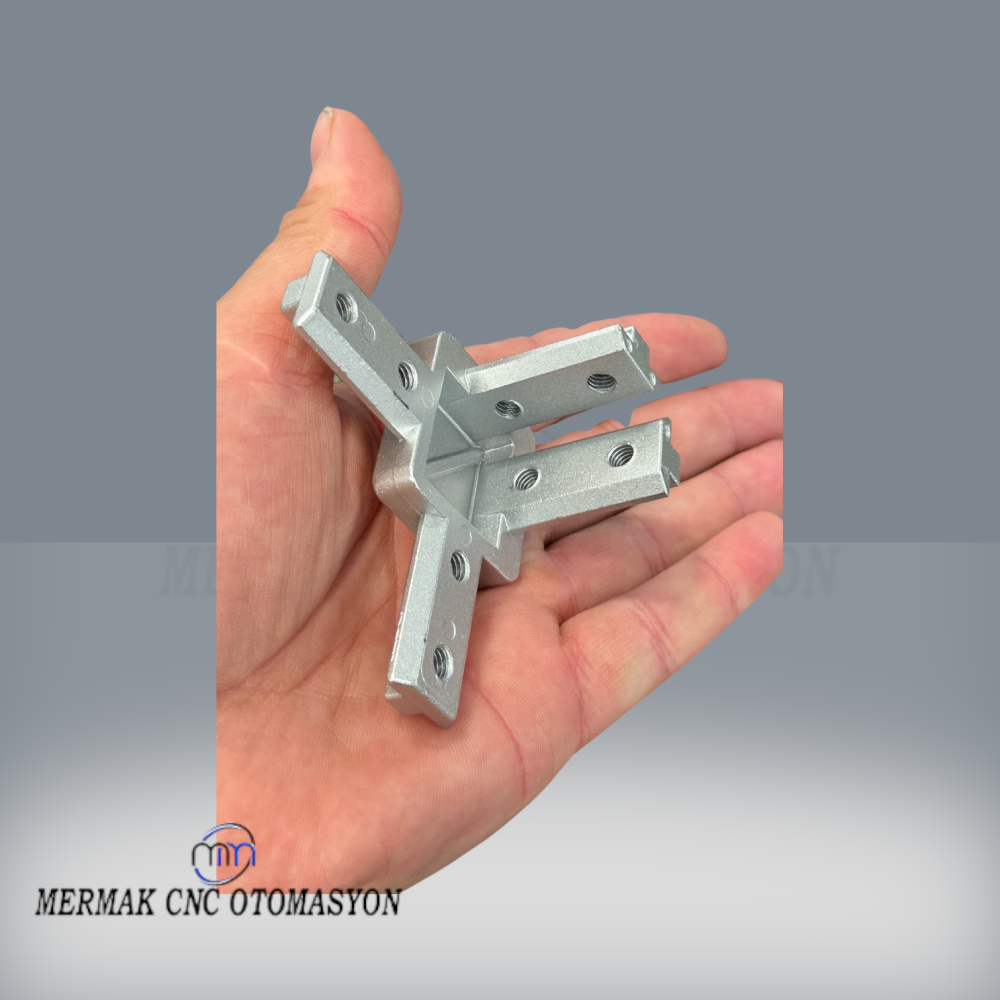

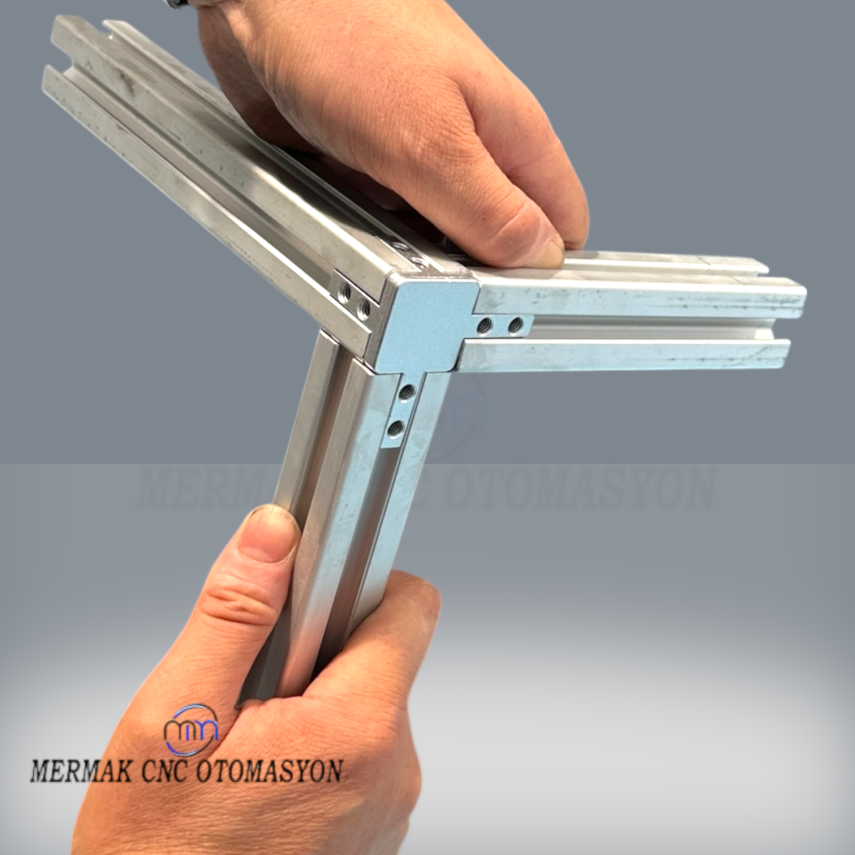

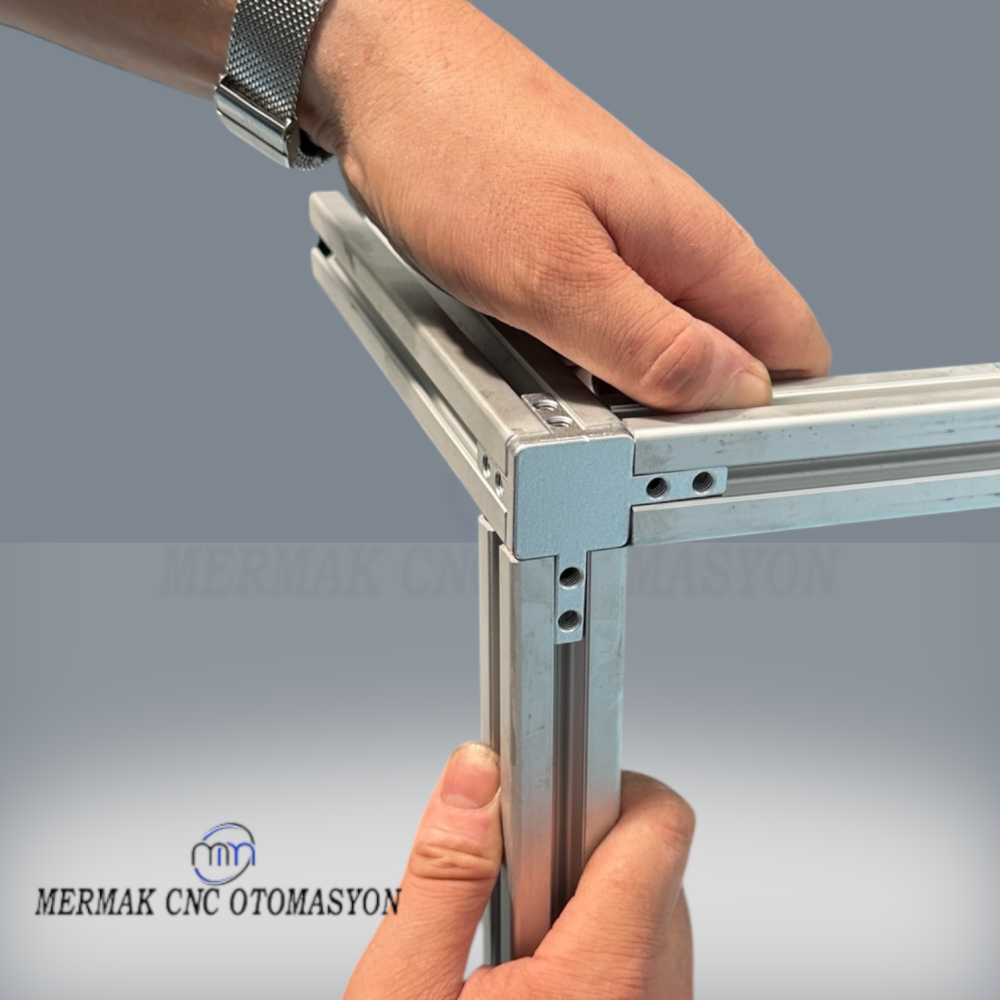

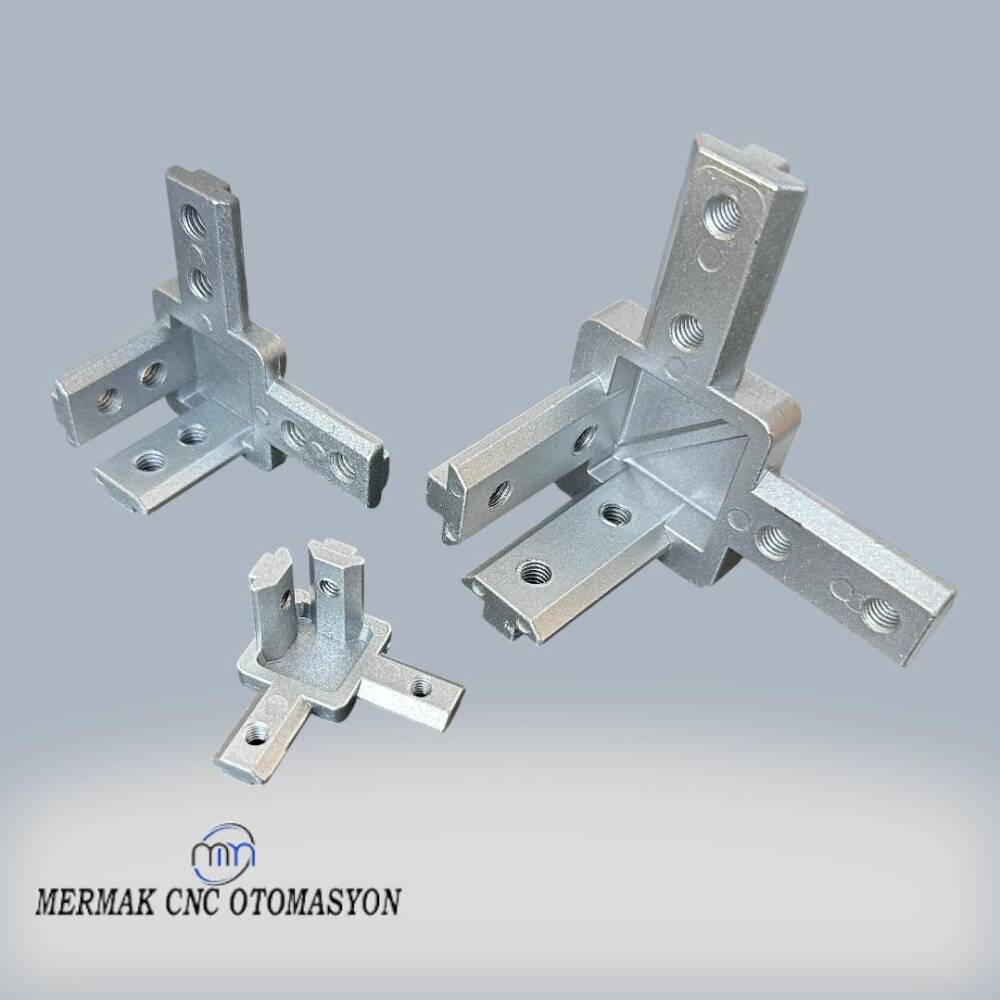

Endüstriyel otomasyon sistemlerinin temel yapı taşlarından biri olan 30X30 K8 3 Köşe Bağlantı Elemanı, modüler alüminyum profil sistemlerinde kritik bir rol oynar. Bu özel bağlantı elemanı, üç adet 30x30mm K8 T-kanal profilini 90 derecelik açılarla birleştirerek son derece sağlam ve rijit bir köşe yapısı oluşturmak üzere tasarlanmıştır. Yüksek hassasiyetli kalıp döküm teknolojisi ile üretilen bu eleman, ağır yük altında dahi mükemmel stabilite ve titreşim direnci sunar. Özellikle karmaşık makine iskeletleri, robotik hücreler, test standları ve endüstriyel çalışma platformları gibi uygulamalarda, yapının bütünlüğünü ve uzun ömürlülüğünü garanti altına alır.
Mermak CNC mühendislik standartlarına uygun olarak geliştirilen bu 3 köşe bağlantı elemanı, sadece mekanik dayanım açısından değil, aynı zamanda montaj kolaylığı ve sisteme entegrasyon hızı açısından da fark yaratır. K8 kanal sistemiyle tam uyumlu yapısı sayesinde, bağlantı noktalarında minimum boşluk ve maksimum sıkılık sağlanır. Bu, sistemin genel doğruluğunu artırırken, montaj esnasında oluşabilecek zaman kayıplarını da ortadan kaldırır. Üstün malzeme kalitesi ve işçilikle üretilen bu bağlantı elemanı, endüstriyel ortamların zorlu koşullarına karşı direnç göstererek, bakım maliyetlerini minimize eder ve operasyonel sürekliliği destekler.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu 3 köşe bağlantı elemanı, yüksek hassasiyet ve rijitlik gerektiren modüler makine iskeletlerinin, otomasyon sistemlerinin ve robotik çalışma hücrelerinin inşasında vazgeçilmezdir. Özellikle CNC tezgahlarının, lazer kesim makinelerinin veya endüstriyel robot kollarının taşıyıcı konstrüksiyonlarında, dinamik yükler altında dahi mükemmel stabilite sağlayarak, sistemin uzun ömürlü ve hassas çalışmasına katkıda bulunur.
Ergonomik ve modüler endüstriyel çalışma istasyonlarının, montaj hatlarının ve makine güvenlik bariyerlerinin oluşturulmasında kullanılır. Üç yönlü bağlantı kapasitesi sayesinde, çevreleyici ve kapalı yapıların kolayca oluşturulmasını sağlar. Örneğin, bir makinenin etrafını saran güvenlik kafesleri veya personelin çalışma alanını sınırlandıran bölmeler, bu bağlantı elemanı sayesinde hızlıca kurulabilir ve gerektiğinde kolayca yeniden yapılandırılabilir.
Basit ve etkili montaj sistemi sayesinde, karmaşık yapıların kurulum süresi önemli ölçüde kısalır. Bu, üretim hattında zaman tasarrufu ve işçilik maliyetlerinde düşüş anlamına gelirken, projelerin daha hızlı tamamlanmasına olanak tanır.
Korozyona ve aşınmaya karşı yüksek direnç gösteren eloksal kaplamalı alüminyum alaşımından üretilmiştir. Endüstriyel ortamların zorlu koşullarına dayanıklıdır ve titreşim, darbe gibi dış etkenlere karşı üstün mukavemet sunarak bakım ihtiyacını minimize eder.
Standart 30x30 K8 alüminyum profillerle tam uyumlu yapısı sayesinde, mevcut sistemlere veya yeni projelere zahmetsizce entegre edilebilir. Modüler yapısı, tasarım esnekliği sunarak gelecekteki değişiklik ve genişletmeleri kolaylaştırır.
30x30 K8 3 Köşe Bağlantı Elemanı, 30x30 mm kesitli ve 8 mm kanal genişliğine sahip alüminyum profillerle maksimum uyum ve sağlamlık için özel olarak tasarlanmıştır. Farklı serilere ait, ancak aynı kesit ve kanal ölçülerine sahip profillerle de teorik olarak kullanılabilir; ancak en iyi performans ve bağlantı güvenliği için Mermak CNC'nin önerdiği 30x30 K8 profillerle birlikte kullanılması tavsiye edilir.
Bu bağlantı elemanı ile birlikte genellikle M8 metrik ölçüsünde silindir başlı veya havşa başlı vidalar ve 8 mm kanal genişliğine uygun T-somunları (kanal somunları) kullanılmalıdır. Uygulamanın gerektirdiği titreşim direnci ve yük taşıma kapasitesine göre kendiliğinden kilitlenen somunlar veya yüksek mukavemetli vidalar da tercih edilebilir.
M8 vidalar için genel olarak 8-10 Nm tork değeri tavsiye edilmektedir. Ancak, kullanılan vidanın sınıfına ve profilin toleranslarına göre bu değerde küçük farklılıklar olabilir. Aşırı sıkma, hem bağlantı elemanına hem de alüminyum profile zarar verebileceğinden tork anahtarı kullanarak önerilen değerlere uyulması kritik öneme sahiptir.

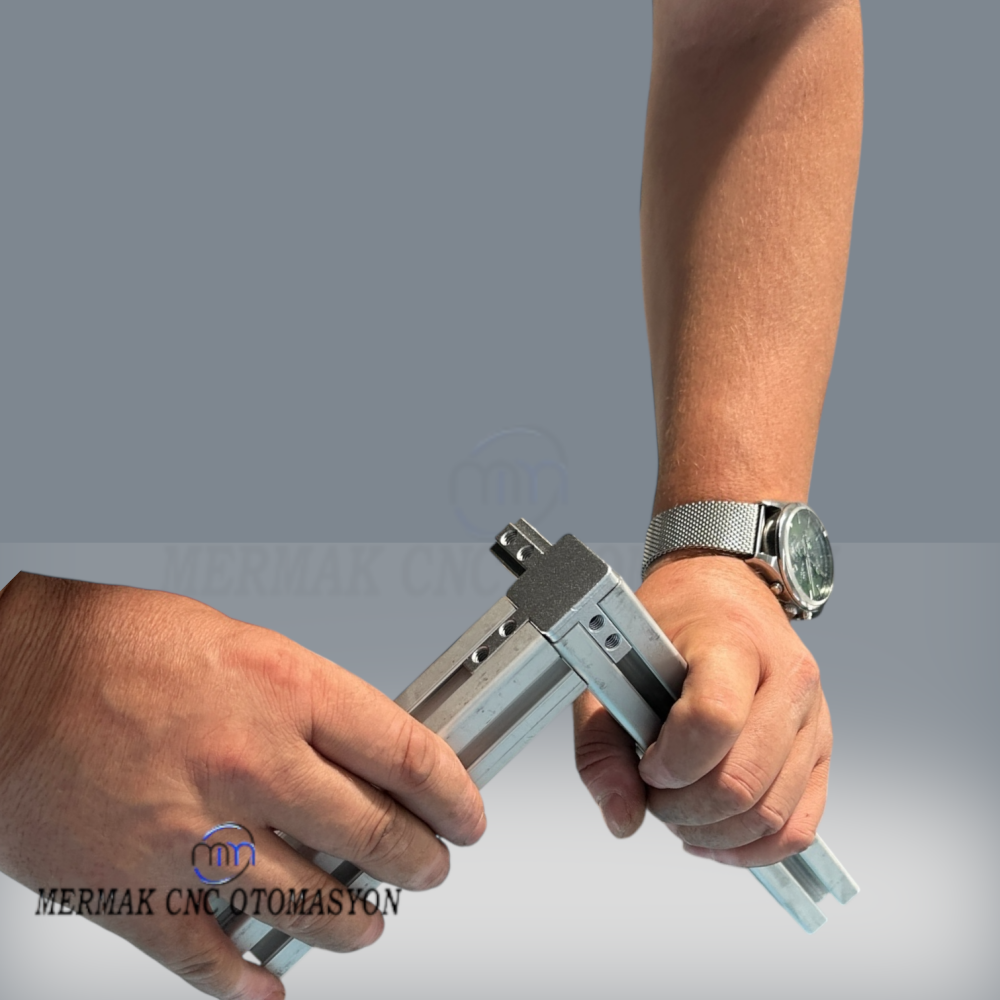

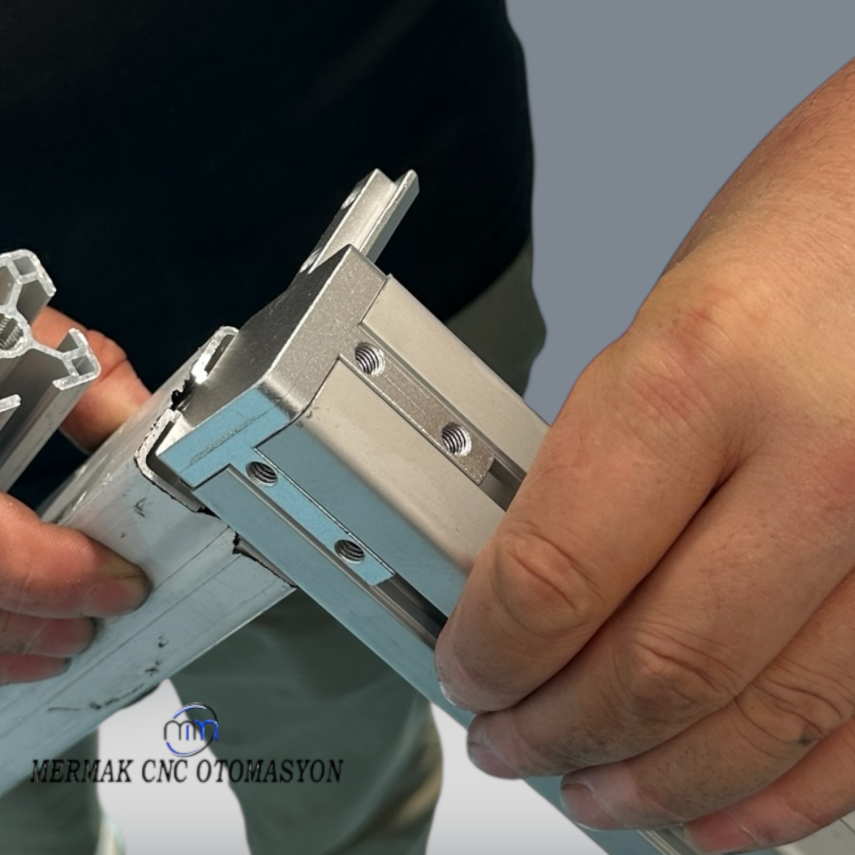

Profillerin bağlantı elemanının iç yuvalarına tam ve dik açıyla oturduğundan emin olun. Profillerin kesimlerinin hatasız ve dik olması, boşluk oluşumunu engeller ve daha sağlam bir bağlantı sağlar. Özel bir boşluk bırakma tekniği gerekmez; profillerin elemanla bütünleştiğinden ve sıkıca oturduğundan emin olmak yeterlidir.
Her bir profil kolu için bir adet M8 vida kullanmak, standart uygulamalar ve orta düzey yükler için yeterli sağlamlığı sağlar. Ancak, çok yüksek yük taşıyacak veya sürekli titreşime maruz kalacak yapılar için, bağlantı noktasına ek destekler veya daha güçlü bağlantı elemanları kullanmayı düşünebilirsiniz.
Bağlantı elemanının taşıma kapasitesi, kullanılan profilin rijitliğine, vida kalitesine ve montajın doğruluğuna bağlıdır. Tipik bir statik yük altında, uygun montajla tek bir 30x30 K8 3 Köşe Bağlantı Elemanı yaklaşık 150-200 kg'a kadar yük taşıyabilir. Dinamik yükler ve titreşimli ortamlar için bu değerler farklılık gösterecektir; özel projeleriniz için Mermak CNC teknik ekibimizle iletişime geçmeniz önerilir.
Mermak CNC 30x30 K8 3 Köşe Bağlantı Elemanları, yüksek mukavemetli alüminyum alaşımlarından (genellikle AlMgSi) enjeksiyon döküm yöntemiyle üretilir. Yüzeyi, doğal anodik oksidasyon (eloksal) ile kaplanarak paslanmaya, korozyona ve çoğu kimyasal maddeye karşı oldukça dayanıklı hale getirilmiştir.
Evet, titreşimli ortamlarda vidalı bağlantıların zamanla gevşeme riski bulunur. Bu riski minimize etmek için vida sabitleyici (örneğin Loctite gibi bir kimyasal) kullanılması veya kendiliğinden kilitlenen somunlar / yaylı rondelalar tercih edilmesi tavsiye edilir. Periyodik bakım ve kontrol de bağlantıların sağlamlığını korumak için önemlidir.
30x30 K8 3 Köşe Bağlantı Elemanı, 30x30 mm profillerle tamamen uyumlu olacak şekilde tasarlanmıştır. Dıştan dışa yaklaşık 58x58x58 mm ölçülerindedir, böylece profilin dış hatlarını takip eder ve montaj alanınızda minimum yer kaplar.
Eloksallı alüminyum yapısı sayesinde ürün, UV ışınlarına ve suya karşı iyi bir dirence sahiptir ve dış mekan uygulamalarında kullanılabilir. Ancak, çok agresif kimyasal maruziyet veya sürekli tuzlu su ortamı gibi ekstrem koşullar için ek koruma (örneğin özel kaplama) veya daha özel malzemeler gerekebilir.
Mermak CNC ürünleri, üretimden kaynaklanan hatalara karşı genellikle 2 yıl garanti altındadır. Garanti, malzeme veya işçilik kusurlarından kaynaklanan arızaları kapsar. Yanlış montaj, aşırı yükleme, doğal aşınma ve yıpranma veya harici darbeler garanti kapsamı dışındadır. Detaylı garanti koşulları için web sitemizdeki garanti politikasını inceleyebilirsiniz.
Evet, Mermak CNC olarak müşterilerimizin ihtiyaçlarını desteklemekteyiz. Bağlantı elemanının kendisi veya montaj için gerekli olan M8 vidalar ve kanal somunları gibi yedek parçaları temin edebilirsiniz. Yedek parça talepleriniz için lütfen satış veya teknik destek ekibimizle iletişime geçiniz.
Kurulum veya kullanım sırasında herhangi bir teknik sorunla karşılaşırsanız, deneyimli Mermak CNC teknik destek ekibimiz size yardımcı olmaktan memnuniyet duyacaktır. Ayrıca, ürün sayfamızda veya destek bölümümüzde detaylı montaj kılavuzlarına ve zaman zaman kurulum videolarına ulaşabilirsiniz.
Evet, önerilen tork değerlerinin üzerinde aşırı sıkma, bağlantı elemanının veya bağlı olduğu alüminyum profilin deformasyonuna, vida dişlerinin sıyrılmasına veya elemanın kendisinde çatlamaya neden olabilir. Bu nedenle tork anahtarı kullanarak önerilen değerlere uyulması, bağlantının ömrü ve güvenliği açısından kritiktir.
Standart olarak 30x30 K8 3 Köşe Bağlantı Elemanı, doğal anodize (eloksallı) alüminyum renginde sunulmaktadır. Özel projeleriniz veya toplu alımlarınız için farklı renklerde elektrostatik boya veya özel yüzey işlemlerinin mümkün olup olmadığını öğrenmek için lütfen satış ekibimizle iletişime geçiniz.
