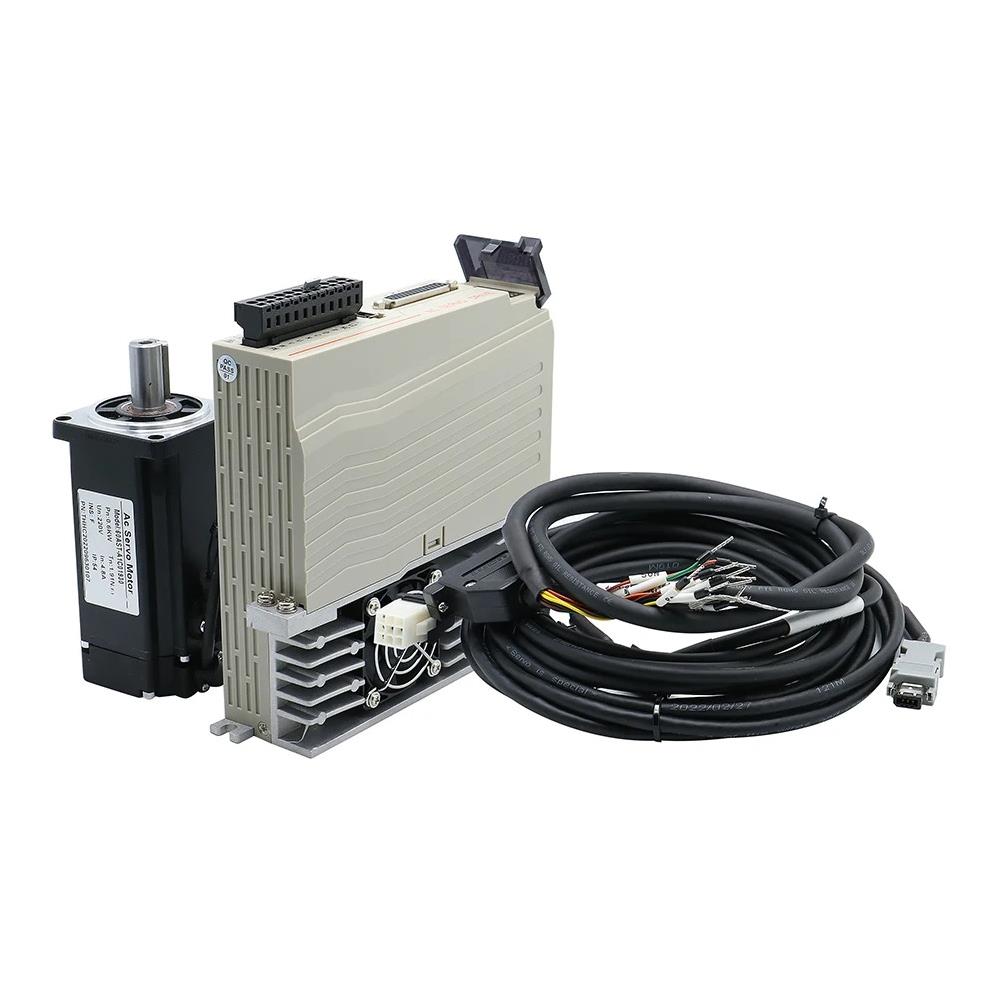

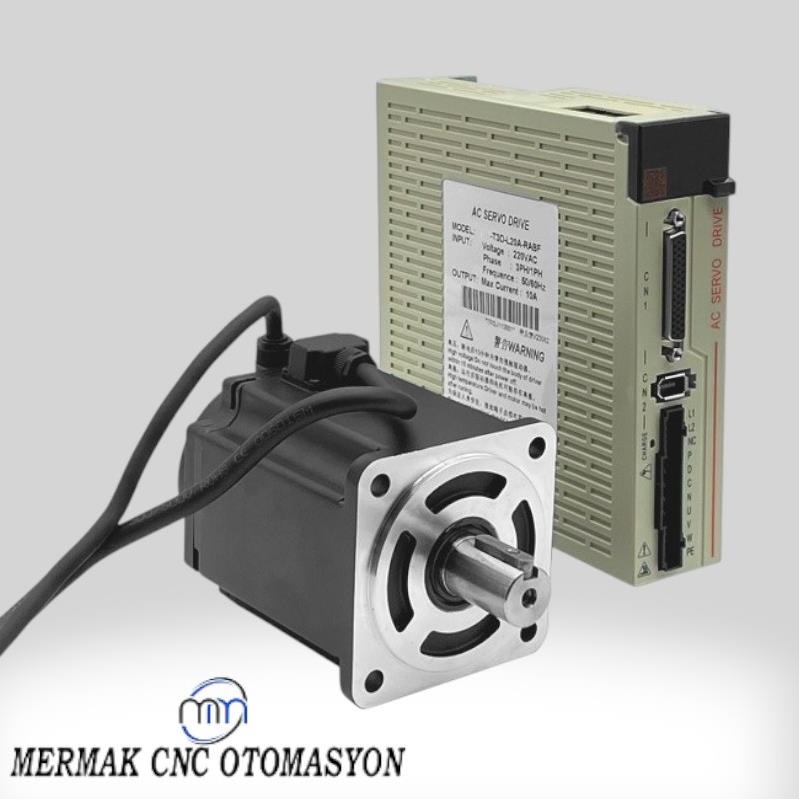

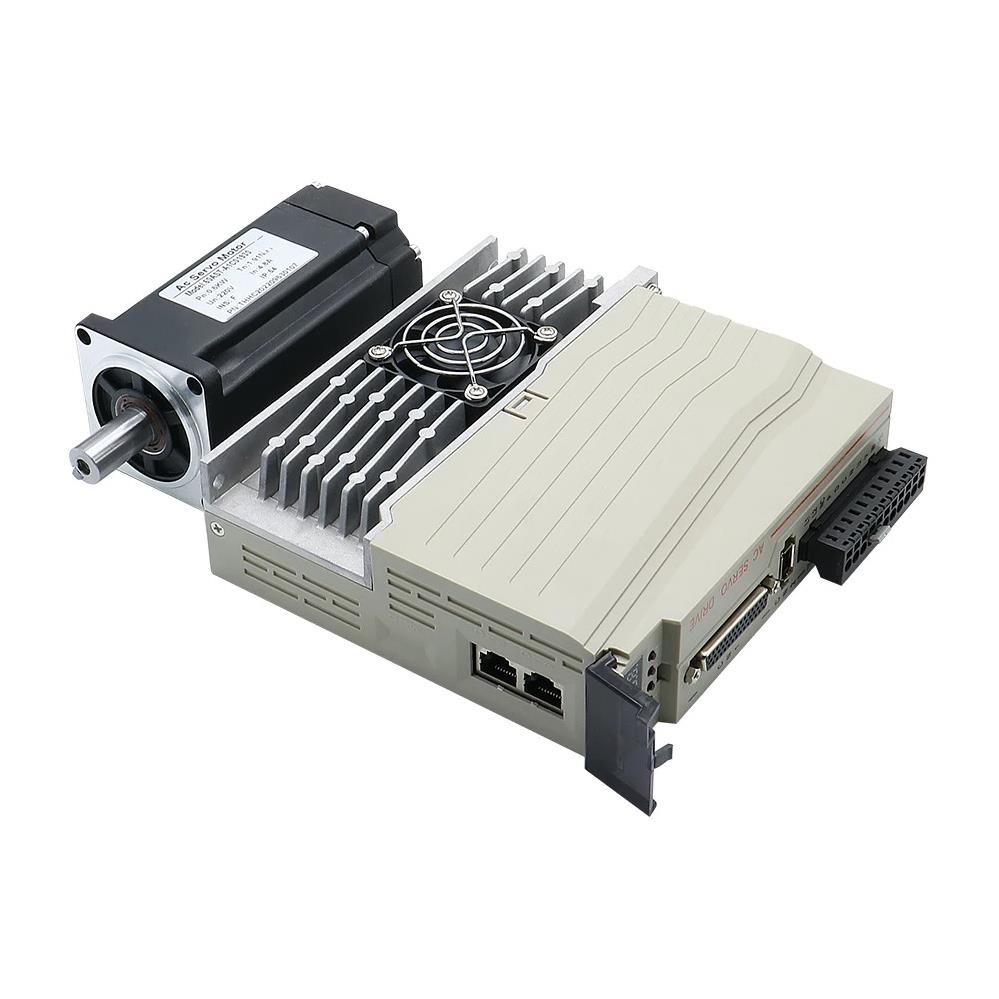

1KW Servo Motor Seti 80AST-A1C04025 T3D-L20A-RABF - 4 Nm Nominal Tork ve 17-Bit Mutlak Encoder
Endüstriyel otomasyon sistemlerinin temel taşı olan hassas hareket kontrolü, mühendislikte en kritik disiplinlerden biridir. Sunmuş olduğumuz 1KW Servo Motor Seti 80AST-A1C04025 T3D-L20A-RABF, bu ihtiyaca yönelik olarak tasarlanmış, yüksek performanslı ve entegre bir çözümdür. Bu set, 1 kW güç kapasitesi, 4 N·m nominal tork değeri ve 2500 RPM anma hızı ile orta ölçekli mekanik sistemlerde dinamik ve kararlı bir performans sunmak üzere optimize edilmiştir. Motor (80AST-A1C04025) ve sürücü (T3D-L20A-RABF) arasındaki mükemmel uyum, sistemin parametrik ayarlarının kolayca yapılabilmesini ve en zorlu uygulamalarda dahi tekrarlanabilir hassasiyetin elde edilmesini sağlar. Mühendislik altyapımızla, projenizin gereksinim duyduğu güvenilirlik ve performansı bu komple set ile garanti altına alıyoruz.
Öne Çıkan Mühendislik Avantajları
- Yüksek Çözünürlüklü Pozisyonlama: Entegre 17-bit manyetik mutlak encoder, devir başına 131,072 farklı pozisyonu algılayarak, enerji kesintilerinde dahi pozisyon bilgisini kaybetmez. Bu özellik, referans (homing) ihtiyacını ortadan kaldırarak üretim süreçlerinde zaman kazandırır.
- Dinamik Tork ve Hız Kontrolü: 4 N·m nominal torka sahip 80AST-A1C04025 motor, T3D-L20A-RABF sürücünün gelişmiş kontrol algoritmaları sayesinde anlık yük değişimlerine hızla adapte olur ve 2500 RPM'e kadar kararlı bir hız profili sunar.
- Zorlu Ortam Koşullarına Uyum: Motorun IP65 koruma sınıfı, toz ve su sıçramalarına karşı tam koruma sağlayarak, endüstriyel sahalardaki zorlu çalışma koşullarında dahi uzun ömürlü ve güvenilir bir operasyon sunar.

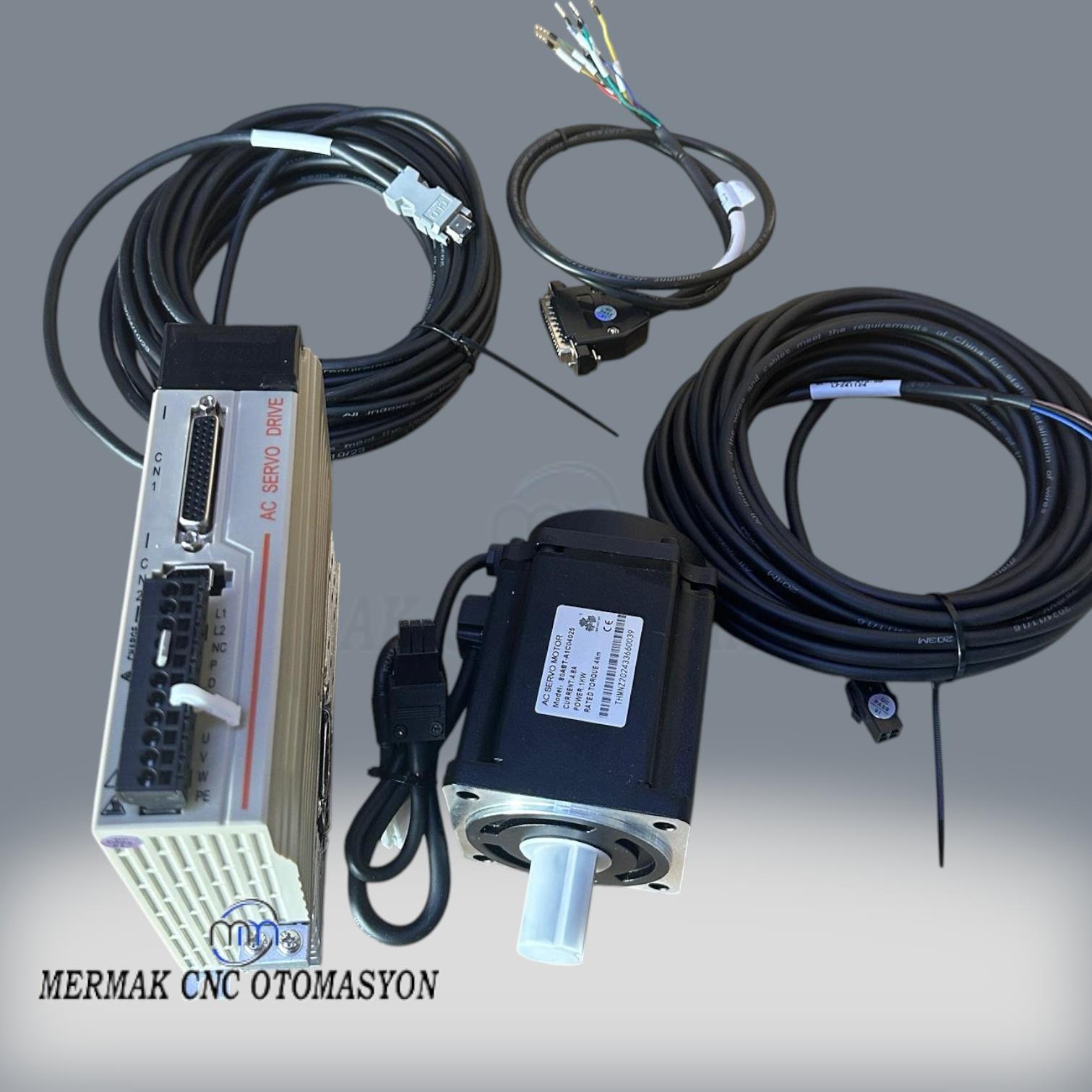

- Tak-Çalıştır Entegrasyon: Set içerisinde yer alan 10 metrelik güç ve encoder kabloları, motor ve sürücü arasında sinyal bütünlüğünü koruyarak sorunsuz bir kurulum süreci sağlar. Bu bütüncül yaklaşım, montaj süresini kısaltır ve potansiyel bağlantı hatalarını minimize eder.
Temel Teknik Parametreler
- Motor Kodu: 80AST-A1C04025

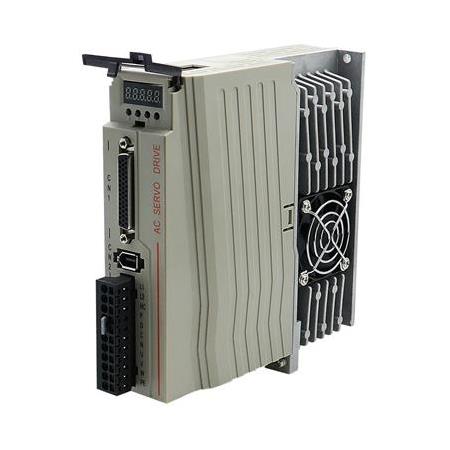

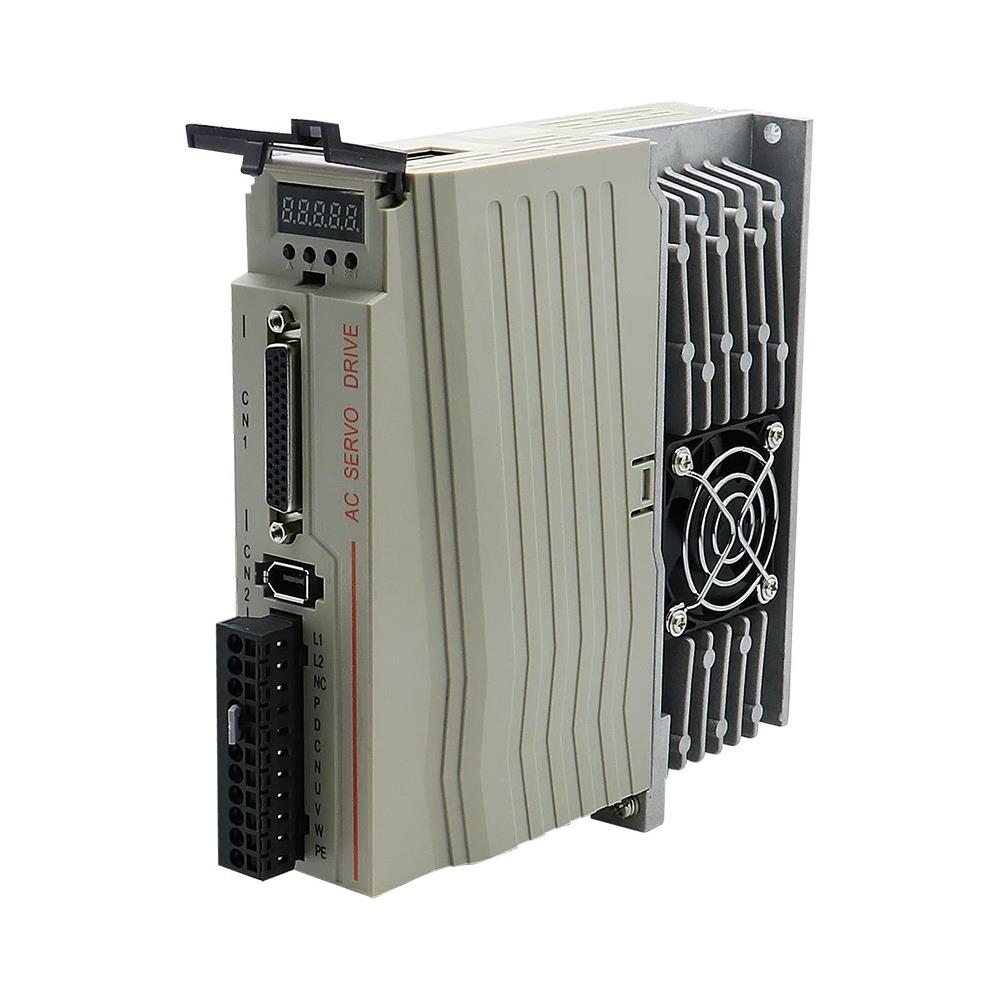

- Sürücü Modeli: T3D-L20A-RABF
- Nominal Güç: 1 kW (1000 Watt)
- Nominal Tork: 4 N·m
- Nominal Hız: 2500 RPM
- Çalışma Gerilimi: 220V AC
- Encoder Tipi: 17-bit Manyetik Mutlak Encoder

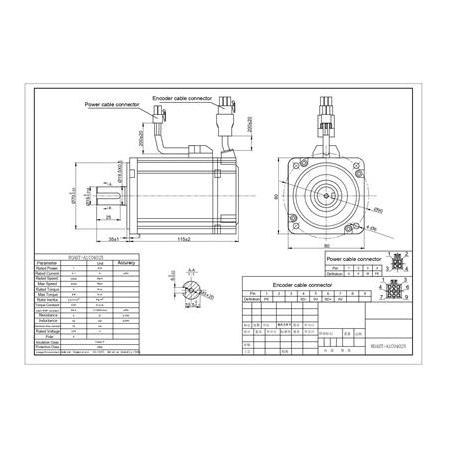

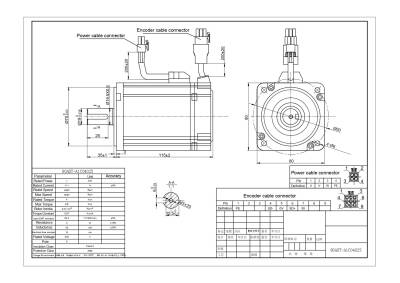

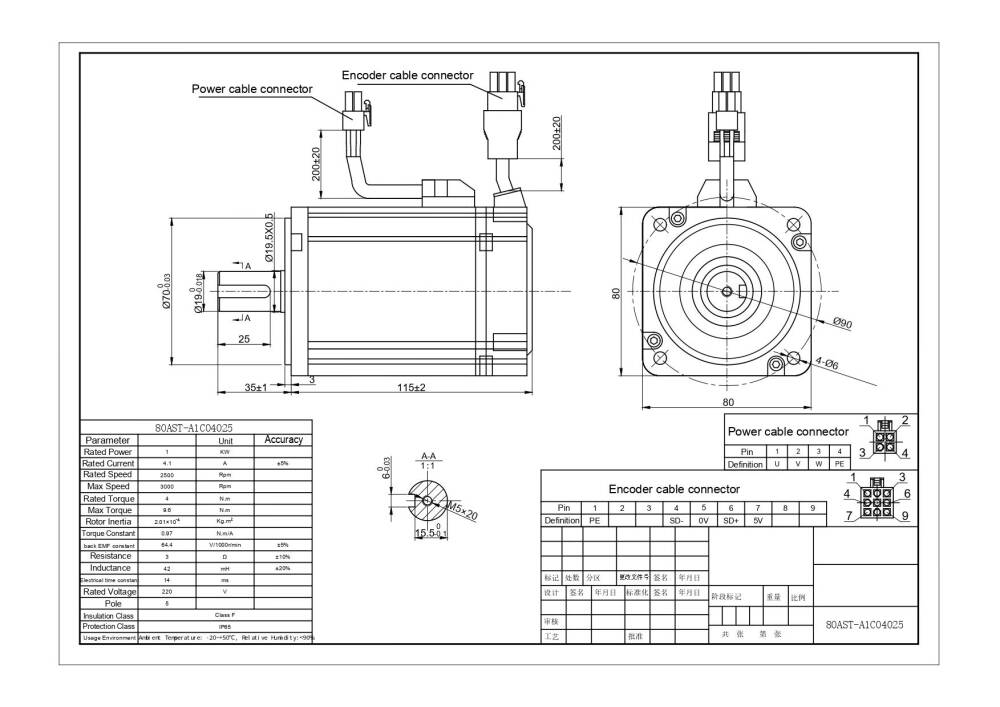

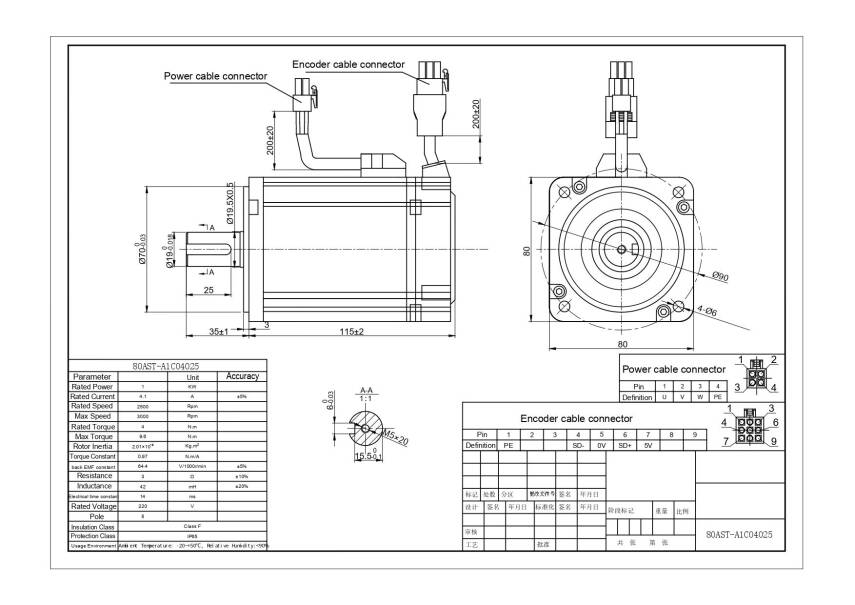

- Flanş Ölçüsü: 80x80 mm (NEMA 32 standardına uygun)
- Koruma Sınıfı: IP65
Detaylı Teknik Özellikler Tablosu
Teknik Destek Bir Tık Uzağınızda!
Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Endüstriyel Uygulama Alanları
Bu 1kW servo motor seti, hassasiyet, hız ve güvenilirliğin kritik olduğu çok çeşitli otomasyon görevlerinde üstün performans sergiler. Başlıca kullanım alanları şunlardır:
- CNC Makineleri: Küçük ve orta ölçekli CNC router, plazma ve lazer kesim makinelerinin X, Y ve Z eksen hareketlerinde.
- Paketleme ve Ambalaj Makineleri: Ürün besleme, kesme, etiketleme ve sıralama operasyonlarında yüksek tekrarlanabilirlik sağlar.
- Tekstil Makineleri: Kumaş sarım, kesim ve desen işleme gibi senkronizasyon gerektiren uygulamalarda.
- Robotik Sistemler: Orta yük taşıyan robot kollarının eklem hareketlerinde ve kartezyen robotlarda.
- Otomatik Montaj Hatları: Parça yerleştirme ve taşıma sistemlerinde hassas pozisyonlama görevleri için idealdir.
Montaj ve Kullanım Önerileri
- Topraklama: Sürücü (T3D-L20A-RABF) ve motor gövdesinin, elektromanyetik gürültüyü (EMI) minimize etmek için sistem şasesine uygun şekilde topraklanması kritik öneme sahiptir.
- Kablo Yönetimi: Sinyal bütünlüğünü korumak için, set ile birlikte gelen 10 metrelik ekranlı encoder ve güç kablolarını diğer güç hatlarından ayrı kanallarda yürütün.
- Mekanik Montaj: Motoru monte ederken 80x80 mm'lik flanş yüzeyinin tam olarak oturduğundan ve kaplin bağlantısının eksenel olarak hizalandığından emin olun. Eksenel kaçıklık, rulman ömrünü kısaltabilir.
- Soğutma: Sürücünün etrafında yeterli hava sirkülasyonu sağlayarak aşırı ısınmanın önüne geçin. Kapalı bir pano içine monte edilecekse, panonun havalandırmasını kontrol edin.
Teknik Uzman Notu
80AST-A1C04025 T3D-L20A-RABF servo setini rakiplerinden ayıran en önemli özelliklerden biri, 17-bit mutlak encoder ile donatılmış olmasıdır. Özellikle karmaşık üretim hatlarında veya bir elektrik kesintisi sonrası makinenin hızla yeniden devreye alınması gereken uygulamalarda, mutlak encoder'ın pozisyonu hafızada tutma yeteneği paha biçilmezdir. Bu, sistemin her açılışta zaman alıcı referans noktası arama (homing) sürecini atlamasını sağlar, bu da doğrudan verimlilik artışı anlamına gelir. T3D-L20A-RABF sürücünün adaptif auto-tuning (otomatik ayar) fonksiyonu, bağlı olduğu mekanik yüke göre en optimal kazanç ayarlarını otomatik olarak bularak, devreye alma sürecini ciddi anlamda basitleştirir ve sistemin titreşimsiz, kararlı çalışmasını garanti eder. Bu set, mühendislik detaylarına önem veren profesyoneller için güvenilir ve verimli bir çözümdür.
