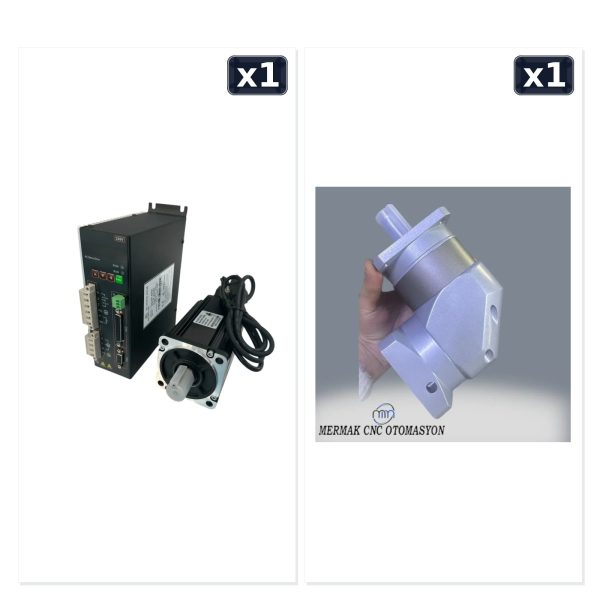

Bu paket, 1 kW Servo Motor Seti 80ST-M04025 T3A-L20F-RABF ve 090ZPF10 Planet Redüktör 1/10 (Servo) ürünlerinin birlikte kullanıma uygun şekilde eşleştirildiği uyumlu bir kombindir.
1 kW 80ST-M04025 servo motorun 4 Nm nominal ve 12 Nm tepe torku, 090ZPF10 1/10 planet redüktörün düşük boşluklu mekanik aktarımıyla birleşerek kompakt fakat güçlü bir servo ekseni oluşturur. 2500 RPM nominal ve 3000 RPM maksimum motor hızı, 1/10 redüksiyonla düşük devirli ve hassas çıkış hareketine dönüştürülür.
090ZPF10 ürün kaydında 1/10 oran, yaklaşık 35 Nm nominal çıkış torku, 3 arcmin veya daha düşük backlash ve yüzde 95 üzeri verim değerleri bulunur. 750W–1 kW servo sınıfına yönelik bu redüktör CNC, robotik ve hassas pozisyonlama uygulamalarında yüksek konum tekrarı ve güçlü mekanik aktarım sağlar.
📦 Paket İçeriği
1 kW Servo Motor + 090ZPF10 1/10 Planet Redüktör: Hassas Kompakt Servo Seti
Bu kombin 1 kW 80ST-M04025 servo motor setini 090ZPF10 1/10 planet redüktörle birleştirir. Kompakt CNC eksenleri, robotik, indeksleme ve hassas otomasyon sistemlerinde servo geri bildirimiyle yüksek konum hassasiyeti, redüktörle daha düşük çıkış devri ve güçlü mekanik tork karakteri sağlar.
Teknik Eşleşme
| Bileşen | Temel değer | Görevi |
|---|---|---|
| 1 kW Servo Set | 4 Nm nominal, 12 Nm tepe, 2500/3000 RPM | Kapalı çevrim hız ve konum kontrolü |
| 090ZPF10 | 1/10, ~35 Nm nominal, ≤3 arcmin, ≥%95 | Düşük devirli hassas tork aktarımı |
Öne Çıkan Avantajlar
3 Arcmin Sınıfı
Düşük backlash yön değişimlerinde yüksek konum tekrarı ve hassasiyet sağlar.
1/10 Oran
2500 RPM motor anma hızını ideal hesapla yaklaşık 250 RPM çıkışa dönüştürür.
2500 PPR Enkoder
Servo sürücüye sürekli konum geri bildirimi sağlayarak kapalı çevrim kontrolü destekler.
750W–1 kW Uyumu
Redüktör bu servo güç sınıfında kompakt ve hassas uygulamalar için tasarlanmıştır.
Hareket Ayarı
Teknik SSS
Servo nominal torku nedir?
4 Nm'dir; ürün kaydında 12 Nm tepe tork da belirtilmiştir.
Redüktör nominal çıkış torku nedir?
Ürün kaydında yaklaşık 35 Nm olarak belirtilmiştir ve motor gücüne bağlıdır.
Backlash değeri nedir?
3 arcmin veya daha düşük L1 hassasiyet sınıfındadır.
Redüktör verimi nedir?
Yüzde 95 veya üzeri olarak belirtilmiştir.
2500 RPM girişte çıkış hızı nedir?
1/10 oran nedeniyle ideal hesapla yaklaşık 250 RPM'dir.
