Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

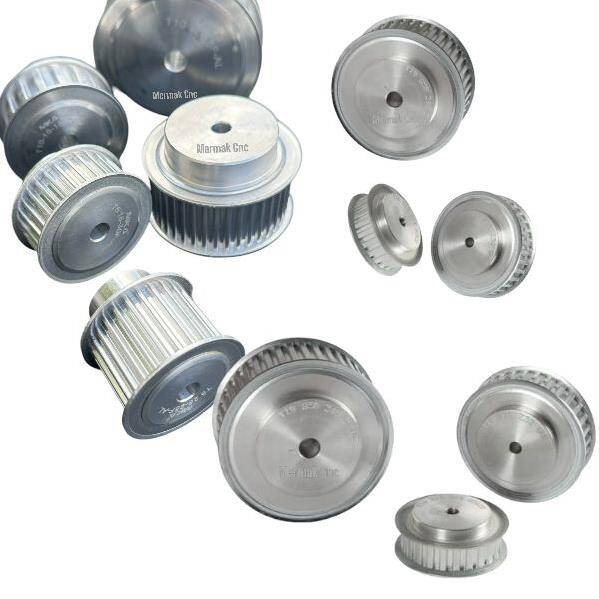

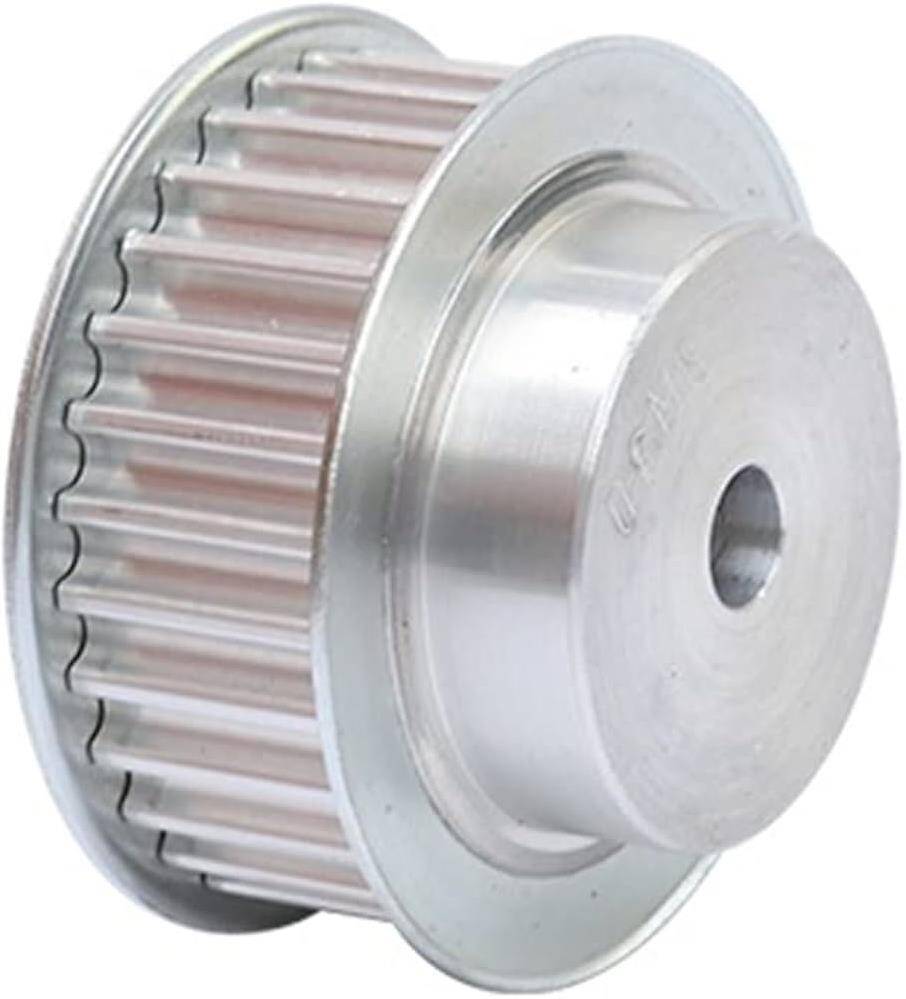

T10 25-40 F-AL Triger Dişli Kasnak, endüstriyel otomasyon sistemlerinde güç ve hareketin senkronize ve kaymasız aktarımı için tasarlanmış yüksek hassasiyetli bir bileşendir. T10 profil, ISO 5294 standardına uygun olarak geliştirilmiş trapezoidal diş yapısıyla, yüksek tork aktarım kapasitesi ve konumlandırma doğruluğu sunar. 40 dişli yapısı ve 127.32 mm dış çapı ile, orta ila yüksek yük uygulamalarında dahi üstün performans sergilerken, 25mm kayış genişliği optimum güç dağılımı ve kayış ömrü sağlar. Bu kasnak, özellikle hassas indeksleme, tekrarlanabilir hareket ve titreşimsiz çalışma gerektiren uygulamalar için vazgeçilmez bir çözümdür.
Yüksek mukavemetli alüminyum alaşımından (AL) hassas CNC işleme ile üretilen bu triger dişli kasnak, hafif yapısıyla düşük atalet momenti sunar, bu da dinamik sistemlerde hızlı ivmelenme ve durma kabiliyeti anlamına gelir. "F" ibaresi, kasnağın flanşlı olduğunu belirtir; bu flanşlar, kayışın kasnak üzerinden yanlışlıkla çıkmasını engelleyerek sistemin güvenliğini ve çalışma kararlılığını artırır. Korozyon direnci ve uzun ömürlülüğü ile zorlu endüstriyel ortamlarda dahi güvenilirliğini kanıtlayan T10 25-40 F-AL, Mermak CNC mühendislik standartlarının bir yansıması olarak, sistemlerinizin kalbini oluşturan kritik bir aktarım elemanıdır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
T10 25-40 F-AL Triger Dişli Kasnak, CNC tezgahlarında eksen hareketlerinin yüksek hassasiyetle aktarılmasında kritik bir rol oynar. Özellikle takım değiştirme üniteleri, malzeme besleme sistemleri ve işleme kafalarının konumlandırılmasında T10 profilin sağladığı sıfır boşluklu (zero-backlash) ve kaymasız aktarım, işleme doğruluğunu ve tekrarlanabilirliği maksimize eder. Yüksek devirlerde dahi stabil performans sunarak, nihai ürün kalitesini doğrudan etkileyen bir bileşendir.
Endüstriyel robot kollarında, hassas konveyör sistemlerinde ve otomatik montaj hatlarında T10 25-40 F-AL Triger Dişli Kasnak, güç ve hareketin güvenilir bir şekilde iletilmesini sağlar. Hızlı dur-kalk gerektiren uygulamalarda ataleti düşük alüminyum yapısı sayesinde enerji verimliliği sunarken, flanşlı tasarımı kayışın yanlış hizalanmasını önleyerek bakım maliyetlerini düşürür ve üretim kesintilerini minimize eder. Robotik uygulamalarda tekrarlanan hareketlerdeki doğruluk, bu kasnağın sağladığı senkronizasyon ile mümkündür.
T10 diş profili, kayış ve kasnak arasındaki teması optimize ederek güç kaybını minimize eder ve yüksek aktarım verimliliği sağlar. Bu senkronize aktarım, enerji israfını azaltır ve makinenin genel verimliliğini artırarak işletme maliyetlerinde önemli tasarruflar sağlar. Sürtünme kaynaklı ısı oluşumu düşüktür, bu da sistemin daha uzun süre sorunsuz çalışmasına katkıda bulunur.
Yüksek kaliteli alüminyum alaşımından üretilen ve hassas işleme tabi tutulan bu kasnak, aşınma, yorulma ve korozyona karşı üstün direnç gösterir. Anodize (eloksal) yüzey işlemi sayesinde, zorlu endüstriyel koşullarda dahi uzun yıllar boyunca ilk günkü performansını korur, bakım ihtiyacını ve parça değişim sıklığını azaltır, toplam sahip olma maliyetini düşürür.
Standart T10 profil ve endüstriyel ölçülere uygun tasarımı sayesinde mevcut sistemlere kolayca entegre edilebilir. Flanşlı yapısı, kayışın doğru hizalanmasını garanti ederek montaj sürecini basitleştirir ve sistemin hızlı bir şekilde devreye alınmasını sağlar. Çeşitli mil çaplarına uyarlanabilir yapısıyla makine tasarımcılarına ve mühendislere esneklik sunar.
Bu kasnak, T10 profil, yani 10mm diş aralığına sahip triger kayışlarıyla ve özellikle 25MM KAYIŞ GENİŞLİĞİ olan kayışlarla tam uyumlu olarak çalışır. Doğru performans için kayışın da T10 profilli ve 25mm genişliğinde olması önemlidir.
ÇAP (127,32) dış çap ölçüsü, sisteminizdeki diğer bileşenlerle (örneğin yataklama, koruyucu kapaklar veya genel makine alanı) mekanik uyumluluk açısından kritik öneme sahiptir. Mil çapı ve kasnağın flanş yapısı (F-AL ibaresi flanşlı alüminyum olduğunu gösterir) da montajda dikkate alınmalı, mil yatağı ve kasnak deliği arasındaki toleranslara özen gösterilmelidir.
40 dişli T10 kasnağın aktarabileceği tork ve güç kapasitesi, kullanılan kayışın malzeme ve yapısına, kayış genişliğine (25MM), kasnağın devir hızına ve sistemdeki kayış gerginliğine bağlıdır. Genellikle, T10 profilli kayışlar yüksek tork aktarımı için tasarlanmıştır. Detaylı tork ve güç hesaplaması için kayış üreticisinin teknik verileri ve sistemin çalışma koşulları esas alınmalıdır.
F-AL (Flanşlı Alüminyum) ibaresi, kasnağın alüminyum alaşımdan imal edildiğini belirtir. Alüminyum, termal genleşme katsayısı çeliğe göre daha yüksek bir malzemedir. Bu nedenle, geniş sıcaklık değişimlerinin olduğu uygulamalarda, mil ile kasnak arasındaki sıkı geçme toleransları veya montaj yöntemleri (örneğin kilit burçları) dikkatle seçilmelidir. Ancak normal endüstriyel çalışma sıcaklıklarında bu genellikle bir sorun teşkil etmez.
T10 25-40 F-AL Triger Dişli Kasnaklar genellikle standart mil çaplarına uygun olarak işlenmiş bir iç deliğe sahiptir. Bağlantı şekli, kasnağın özel tasarımına göre değişmekle birlikte, en yaygın yöntemler kama kanalı ve setskur (grub screw) delikleridir. Sipariş sırasında veya teknik çizimlerde mil çapı, kama kanalı boyutu ve setskur deliklerinin konumu kontrol edilmelidir.
Kayış atlamasını önlemek için doğru kayış gerginliği ve hassas kasnak hizalaması çok önemlidir. Kayışın ne çok gevşek ne de çok gergin olmaması gerekir. Ayrıca, kasnakların birbirine paralel ve aynı düzlemde olduğundan emin olunmalıdır. Kayıştan gelen sesler genellikle yanlış gerginlik, hizalama sorunları veya kirli/aşınmış dişlerden kaynaklanabilir.
Alüminyum T10 kasnaklar, doğru monte edildiğinde ve uygun koşullarda çalıştığında uzun ömürlüdür. Alüminyum paslanmaz ancak oksitlenme yapabilir; bu durum genellikle koruyucu bir tabaka oluşturarak daha fazla korozyonu önler. Bakımı genellikle periyodik görsel kontrol, toz ve kir temizliği ile sınırlıdır. Aşırı nemli veya kimyasal buharlı ortamlarda özel kaplamalar düşünülebilir.
Kasnağın şafta montajında genellikle bir tork anahtarı, setskur vidalar veya kilit burçları için uygun anahtarlar ve hassas hizalama için lazer hizalama cihazları gibi standart montaj araçları gerekebilir. Bağlantı elemanlarının (setsur vidalar, cıvatalar vb.) üretici tarafından belirtilen tork değerlerinde sıkılması, güvenli ve titreşimsiz bir çalışma için hayati öneme sahiptir.
T10 25-40 F-AL Triger Dişli Kasnak, yüksek hassasiyet, senkronizasyon ve orta ila yüksek tork aktarımı gerektiren birçok endüstriyel uygulamada kullanılır. Özellikle CNC makineleri, otomasyon sistemleri, robotik uygulamalar, konumlandırma sistemleri ve çeşitli taşıma/konveyör hatlarında sıkça tercih edilir. 25mm kayış genişliği, belirli bir güç aktarım kapasitesi sunar.
Mermak CNC olarak ürünlerimizin kalitesinin arkasındayız. T10 25-40 F-AL Triger Dişli Kasnak için standart garanti süremiz genellikle [X yıl/ay] olup, üretim hatalarına karşı koruma sağlar. Bir arıza durumunda, lütfen ürün faturanız veya seri numarası ile birlikte Mermak CNC teknik servisimizle iletişime geçin. Uzman ekibimiz sorunu değerlendirip en hızlı çözümü sunacaktır.
Ürün tasarımına ve hasarın niteliğine bağlı olarak, bazı durumlarda flanş gibi bileşenler ayrı olarak temin edilebilir. Ancak genellikle triger kasnaklar, flanşlarıyla birlikte bir bütün olarak üretilir. Yedek parça ihtiyacınız olduğunda, lütfen Mermak CNC müşteri hizmetleri veya teknik servis ile iletişime geçerek detaylı bilgi ve stok durumu hakkında bilgi alın.
Elbette. Mermak CNC olarak müşterilerimize kapsamlı teknik destek sağlıyoruz. Kasnak seçimi, sistem tasarımı, montaj detayları veya performans optimizasyonu konularında uzman mühendislerimizden destek alabilirsiniz. Projelerinizin verimli ve sorunsuz çalışması için her zaman yanınızdayız.
Kasnağı sürekli olarak nominal tork ve güç kapasitesinin üzerinde kullanmak, kayışın ömrünü kısaltabilir, diş atlamalarına neden olabilir, kayışta erken aşınma veya kopma riski yaratabilir. Ayrıca kasnağın kendisinde dişlerde deformasyon veya mil bağlantı noktasında hasar meydana gelebilir. Sistem tasarımında her zaman güvenlik marjları bırakılması önemlidir.
Alüminyum (F-AL) malzeme kullanılması sayesinde T10 25-40 kasnak oldukça hafif bir yapıya sahiptir. Kesin ağırlık, mil deliği çapı ve flanşın tam tasarımına göre değişmekle birlikte, ÇAP (127,32) ve 25MM KAYIŞ GENİŞLİĞİ ile bu boyutlardaki bir kasnak genellikle [Örnek: 0.5 - 1.5 kg] aralığında bir ağırlığa sahip olacaktır. Bu bilgi, özellikle hassas robotik uygulamalar veya hafifletilmiş sistemler için atalet hesaplamalarında ve sevkiyat maliyetlerinde önemli olabilir.
Evet, özellikle yüksek devirde çalışan sistemlerde kasnağın dinamik balans ayarı kritik öneme sahiptir. İyi balanslanmamış bir kasnak, sistemde titreşime, gürültüye ve yatak ömrünün kısalmasına neden olabilir. Mermak CNC olarak sunduğumuz kasnaklar, hassas üretim toleransları ile üretilir ancak ekstrem hızlar için ek balanslama gerekip gerekmediği uygulamanın detaylarına göre değerlendirilmelidir.
