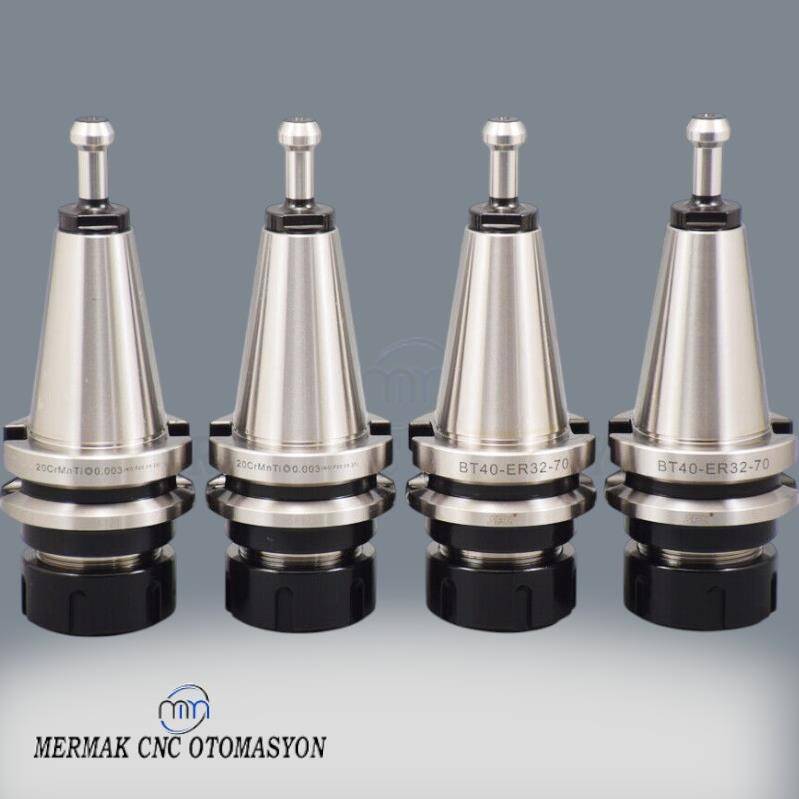

BT40 ER32-70MM takım tutucu, modern CNC işleme merkezlerinde yüksek hassasiyet, rijitlik ve operasyonel güvenilirlik sağlamak üzere tasarlanmış kritik bir bileşendir. BT40 konik yapısı, JIS B 6339 / MAS 403 standardına uygun olarak, spindle ile takım tutucu arasında maksimum temas yüzeyi ve mükemmel kilitlenme sunar. Bu, özellikle yüksek hızlarda ve ağır kesme koşullarında ortaya çıkan dinamik yükleri absorbe ederek titreşimi minimize eder ve kesme takımının performansını optimize eder. Projeksiyon uzunluğu 70mm olarak belirlenmiş olup, bu değer hem erişilebilirlik hem de rijitlik arasında dengeli bir mühendislik çözümü sunar.
ER32 kollet sistemi, DIN 6499 standardına uygun olarak, 2 mm'den 20 mm'ye kadar geniş bir takım çapı aralığını yüksek sıkma kuvveti ve düşük salgı ile güvenle tutabilme kapasitesi sağlar. Bu esneklik, tek bir takım tutucu ile farklı çaplardaki freze, matkap ve rayba gibi takımların kullanılabilmesine olanak tanır, bu da takım maliyetlerini düşürür ve takım değiştirme sürelerini optimize eder. Ürünün dinamik dengelemesi, yüksek devirlerde dahi spindle ve takım ömrünü uzatırken, işlenen yüzey kalitesini ve boyut hassasiyetini üst seviyede tutar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
BT40 ER32-70MM takım tutucu, kalıp ve kalıpçılık sektöründe yüksek hassasiyet gerektiren yüzey işleme, ince detay frezeleme ve derin boşaltma operasyonları için idealdir. Özellikle sertleştirilmiş çeliklerin işlenmesinde, düşük salgı değeri sayesinde mükemmel yüzey kalitesi ve boyut toleransları elde edilmesini sağlar, bu da kalıp ömrünü uzatır ve polisaj sürelerini kısaltır.
Otomotivde motor blokları, şasi bileşenleri ve şanzıman parçalarının işlenmesinde; havacılıkta ise alüminyum, titanyum ve nikel bazlı alaşımların yüksek toleranslı ve tekrarlanabilir işlenmesinde kritik rol oynar. Yüksek devir dengelemesi ve rijit yapısı, karmaşık geometrili parçaların güvenilir ve verimli bir şekilde üretimini mümkün kılar.
Çeşitli makine parçalarının, fikstürlerin ve prototiplerin üretimi gibi genel makine imalatı uygulamalarında geniş bir kullanım yelpazesine sahiptir. ER32 kollet sisteminin esnekliği, farklı çaplardaki freze, matkap ve rayba takımlarının kolayca değiştirilebilmesini sağlayarak üretim hattında çok yönlülük ve verimlilik artışı sunar.
Tıbbi cihazlar, optik bileşenler ve diğer hassas mühendislik ürünlerinin üretiminde, 5 mikron altındaki salgı hassasiyeti vazgeçilmezdir. Bu takım tutucu, milimetrenin binde biri hassasiyetindeki toleransların korunmasını sağlayarak kritik bileşenlerin üretimi için güvenilir bir temel oluşturur.
Minimum salgı ve üstün rijitlik sayesinde kesme parametrelerinin optimize edilmesine olanak tanır. Bu, daha yüksek ilerleme hızları ve kesme derinlikleri ile daha kısa çevrim süreleri ve artırılmış parça üretimi anlamına gelir.
Özel alaşımlı çelikten imal edilmiş ve ısıl işlem görmüş yapısı, aşınmaya ve deformasyona karşı üstün direnç gösterir. Bu, takım tutucunun kendisinin yanı sıra kullanılan kesici takımların ve spindle'ın ömrünü de önemli ölçüde uzatır.
Endüstri standardı BT40 konik arayüzü sayesinde, geniş bir yelpazedeki CNC işleme merkezleri ve freze makineleri ile tam uyumluluk sunar. Bu, mevcut sistemlere sorunsuz entegrasyon ve hızlı devreye alma imkanı sağlar.
ER32 kollet sisteminin yüksek sıkma kuvveti ve dengeli yapısı, takımın yüksek devirlerde dahi kaymasını veya titreşmesini engeller. Bu, takım kırılmalarını azaltır, iş güvenliğini artırır ve maliyetli üretim duruşlarının önüne geçer.
Bu takım tutucu, BT40 konik standardına sahip tüm CNC işleme merkezleri ve freze makineleri ile uyumludur. Takarken konik yüzeylerin (hem spindle hem de takım tutucu) mutlak suretle temiz ve yağsız olduğundan emin olunmalıdır. En ufak bir kir, salgı ve titreşim sorunlarına yol açabilir.
ER32 pens somununu sıkarken üreticinin önerdiği tork değerlerine uyulması kritik öneme sahiptir. Genellikle ER32 için (50-80 Nm) arasında bir tork tavsiye edilir. Aşırı sıkmak pens somununa, pensin kendisine ve hatta takım tutucuya zarar verebilir, ayrıca takımın ömrünü kısaltabilir. Tork anahtarı kullanmak en doğru yöntemdir.
Yüksek hassasiyetli işler için salgı değeri çok önemlidir. Mermak CNC BT40 ER32-70MM takım tutucularında (genellikle 0.005mm (5 mikron) altında) bir salgı hassasiyeti beklenir. Bu değerin üzerinde bir salgı, takım ömrünü kısaltır, yüzey kalitesini düşürür ve titreşimi artırır.
Takım tutucunun konik ve pens yuvası gibi hassas yüzeyleri paslanmaya karşı korumak için kullanımdan sonra temizlenip kuru bir bezle silinmeli ve uzun süreli depolama durumunda (pas önleyici özel yağ veya koruyucu sprey) uygulanmalıdır. Düzenli temizlik ve koruma, ömrünü uzatır.
ER32 pensler, (2mm'den 20mm'ye kadar) farklı çaplarda takımları tutmak üzere tasarlanmıştır. Her pens kendi nominal çapına uygun takımı en iyi şekilde kavrar. Örneğin, 10mm bir takım için mutlaka 10mm ER32 pens kullanılmalıdır. Pensin sıkma aralığı genellikle (1mm) civarındadır (örn: 9-10mm pens). Farklı çapta pensler kullanarak uygun takım çapını sağlayabilirsiniz.
70mm, takım tutucunun spindle aynasından pens somununun ucuna kadar olan ölçüsünü (gauge length) ifade eder. Bu, işleme derinliği ve iş parçasına erişim açısından önemlidir. Daha kısa tutucular (daha yüksek rijitlik ve daha az titreşim) sağlarken, daha uzun tutucular (derin boşluklarda veya engelli alanlarda çalışmak için) erişim avantajı sunar ancak rijitliği bir miktar düşürebilir. Uygulamanıza göre doğru uzunluk seçimi performansı doğrudan etkiler.
Evet, özellikle (10.000 RPM ve üzeri) yüksek devirlerde çalışıyorsanız takım tutucunun balans ayarının yapılması kritik öneme sahiptir. Balanssız bir takım tutucu, spindle yataklarına aşırı yük bindirir, titreşimi artırır, takım ömrünü kısaltır, yüzey kalitesini düşürür ve makinenizin ömrünü ciddi şekilde etkiler. Mermak CNC takım tutucuları (G2.5 @ 25.000 RPM) gibi standartlarda balanslıdır.
Mermak CNC BT40 ER32-70MM takım tutucuları, yüksek kaliteli (alaşımlı takım çeliğinden (örn: 20CrMnTi)) üretilmiştir. İmalat sonrası hassas işleme ve (sertleştirme işlemi (örn: 58-62 HRC)) uygulanarak aşınma direnci ve dayanıklılığı artırılır. Doğru kullanım ve bakım ile yıllarca sorunsuz performans sunar.
Mermak CNC olarak tüm takım tutucularımız (1 yıl) malzeme ve üretim hatalarına karşı garantilidir. Garanti kapsamındaki bir sorunla karşılaştığınızda, faturanızla birlikte Mermak CNC teknik servisimizle iletişime geçmeniz yeterlidir. Ürünün incelenmesi sonrası gerekli aksiyon alınacaktır.
ER32 pens somunu ve çeşitli çaplardaki ER32 pensleri, Mermak CNC'nin yetkili bayilerinden veya doğrudan web sitemiz üzerinden kolayca temin edilebilir. Orijinal Mermak CNC yedek parçalarını kullanmanız, takım tutucunuzun performansını ve ömrünü korumak için önemlidir.
Takım tutucular genellikle pasif mekanik parçalar olduğundan, büyük bir arıza durumunda (örn: çatlama, bükülme) tamirleri ekonomik veya teknik olarak mümkün olmayabilir. Ancak, konik yüzeylerdeki küçük hasarlar veya pens somunu gibi parçaların değişimi gibi durumlarda teknik servisimiz size yardımcı olabilir ve uygun çözüm önerilerini sunar. Ciddi hasarlarda genellikle değişim önerilir.
Evet, yeni bir takım tutucuyu ilk kez kullanmadan önce koruyucu yağ tabakasını temizlemeniz ve konik yüzeyini tamamen kuru ve temiz olduğundan emin olmanız önemlidir. İlk kullanımda düşük devirlerde bir test yaparak spindle ile mükemmel oturduğundan emin olun. Ayrıca, her kullanımdan önce ve sonra konik yüzeylerin temizliğini kontrol etmek, uzun ömürlü ve hassas çalışma için temel kuraldır.
