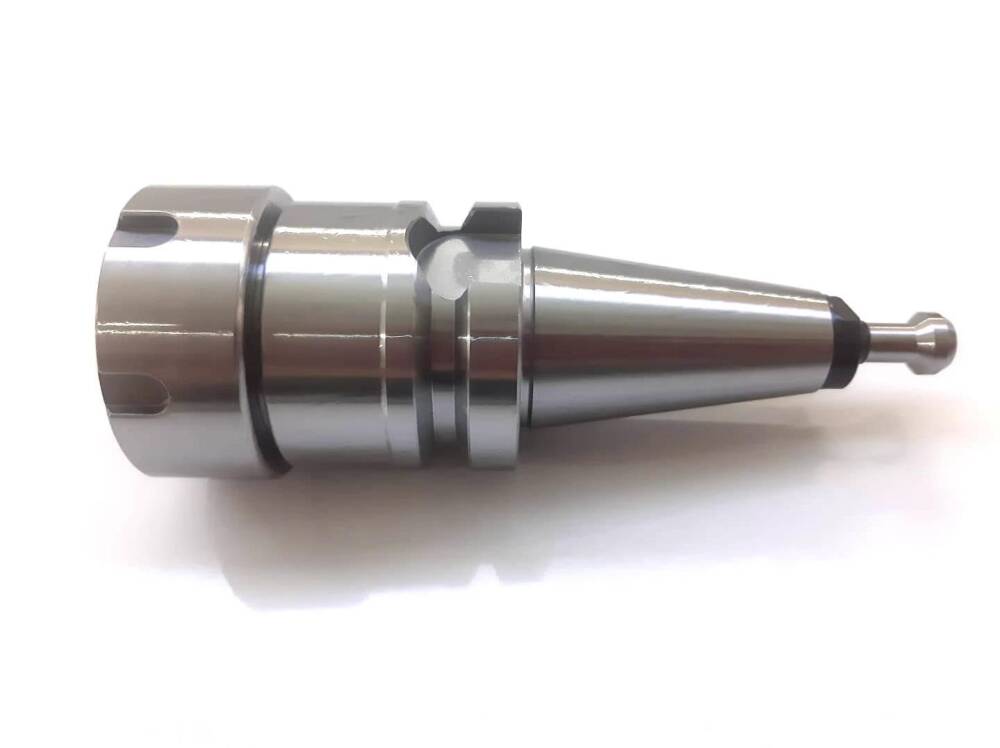

Bt30 Er32 Takım Tutucu

Bt30 Er32 Takım Tutucu

Yorumlar (20)
4,9 Ortalama Puan
  • 518
  • 42
  • 30
  • 20
  • 10
Stokta
🚚 Stoktan hızlı gönderim
2.688,00 TL%25 İndirim
2.016,00 TLKdv Dahil
🚚 Kargo 150,00 TL (KDV dahil)1.584,00 TL daha ekleyin, kargo ücretsiz olsun (3.600,00 TL ve üzeri)
Ürün Kodu: BT30-Er32
Adet

205 adet stokta

Teknik Özellikler

Takım Tutucu StandardıBT30
ÖlçüER32
Yorum Yap
🔒 Güvenli ödeme altyapısı▣ E-Fatura / E-Arşiv desteği↶ Mevzuata uygun cayma / iade▣ Resmî firma bilgileri♢ KVKK & Gizlilik Politikası▤ Stoktan hızlı gönderim⚙ Teknik destek✓ WooCommerce güvenli sipariş akışı

Bt30 Er32 Takım Tutucu

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

Bt30 Er32 Takım Tutucu, modern CNC işleme merkezlerinde hassasiyet, rijitlik ve yüksek performans gerektiren uygulamalar için kritik bir bileşendir. BT30 konik yapısı, özellikle kompakt ve orta ölçekli işleme tezgahlarında, takım tutucunun mil yatağına mükemmel bir şekilde oturmasını sağlayarak maksimum temas alanı ve titreşimsiz bir çalışma ortamı sunar. Bu konik yapı, takımın eksenel ve radyal yükler altında dahi stabil kalmasını garantilerken, ER32 pens sistemi ise geniş bir takım çapı aralığında (genellikle 2mm'den 20mm'ye kadar) esnek ve güvenilir bir bağlama çözümü sunar. ER pensleri, yüksek sıkma kuvveti ve düşük salınım (TIR - Total Indicator Runout) değerleriyle bilinir, bu da işlenen yüzey kalitesini doğrudan etkiler.

Bu takım tutucu, endüstriyel otomasyonun gerektirdiği zorlu koşullara dayanacak şekilde yüksek alaşımlı çelikten imal edilmiştir. Konik sap kısmının 58-62 HRC (Rockwell Sertlik C ölçeği) değerine kadar sertleştirilmesi, aşınma direncini artırırken çekirdek mukavemetini korur. AT3 veya daha iyi doğruluk standardındaki konik zemin, mil ile %100 temas sağlayarak takımın merkezleme hassasiyetini ve tekrarlanabilirliğini garantiler. Ürünün G6.3/15000 RPM veya opsiyonel olarak G2.5/25000 RPM'de dinamik olarak dengelenmesi, yüksek hızlı işleme operasyonlarında oluşabilecek titreşimleri minimize eder. Bu sayede mil ömrü uzar, takım aşınması azalır ve işlenen parçalarda ayna yüzey kalitesi elde edilir. Dinamik dengeleme, ISO 1940-1 standardına göre gerçekleştirilerek uluslararası kabul görmüş bir kalite seviyesi sunar.

Öne Çıkan Avantajlar

  • Yüksek Salınım Hassasiyeti (TIR ≤ 0.005mm): Takım ucunda minimum sapma sağlayarak üstün yüzey kalitesi, parça geometrisi doğruluğu ve kesici takım ömründe belirgin artış sunar.
  • Gelişmiş Dinamik Dengeleme (G6.3 / 15000 RPM, Opsiyonel G2.5 / 25000 RPM): Yüksek devirlerde dahi titreşimi minimize eder, işleme stabilitesini artırır, mil ve takım yataklarının ömrünü uzatır, gürültüyü azaltır.
  • Optimize Edilmiş Malzeme ve Konik Toleransı (AT3): Yüksek alaşımlı çelik yapısı ve 58-62 HRC sertlik ile aşınma direnci ve çekirdek mukavemeti sağlarken, AT3 konik toleransı mil ile mükemmel temas ve rijitlik garantiler.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

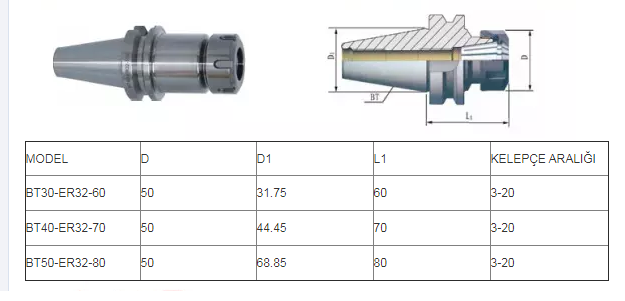

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre
Değer / Açıklama
Konik Tipi
BT30 (JIS B 6339 standardına uygun)
Pens Sistemi
ER32 (DIN 6499 standardına uygun, geniş takım bağlama aralığı)
Salınım Hassasiyeti (TIR)
≤ 0.005mm (Toplam Gösterge Sapması, takım ucunda minimum sapma)
Konik Tolerans Standardı
AT3 veya daha iyi (Mil ile maksimum temas ve rijitlik için)
Standart Dengeleme
G6.3 / 15000 RPM (ISO 1940-1'e göre dinamik dengelenmiş)
Opsiyonel Dengeleme
G2.5 / 25000 RPM (Daha yüksek devir ve hassasiyet gerektiren uygulamalar için)
Malzeme
Yüksek Alaşımlı Çelik (İyi çekirdek gücü ve uzun aşınma ömrü)
Sertlik (Konik Sap Durumu)
58-62 HRC (Rockwell Sertlik C ölçeği, aşınma direnci için)
Üretim Prosesi
Tüm kritik yüzeyler hassas zemin, Haimer dengeleme makinesi ile dinamik olarak dengelenmiş
Ürün Barkod No
8692024009330

Endüstriyel Uygulama Alanları

CNC Frezeleme ve İşleme Merkezleri

BT30 ER32 takım tutucu, yüksek devirli ve hassas talaş kaldırma operasyonlarında, özellikle kalıp imalatı, havacılık, medikal ve otomotiv sektörlerinde kullanılan CNC freze tezgahlarında vazgeçilmez bir bileşendir. Takımın doğru ve rijit bir şekilde bağlanmasını sağlayarak karmaşık geometrili parçaların işlenmesinde üstün performans sergiler, yüzey kalitesini ve boyut hassasiyetini artırır.

Kalıpçılık ve Hassas Parça Üretimi

Mikro işleme ve ince detay gerektiren kalıp ve fikstür üretiminde, yüksek tekrarlanabilirlik ve düşük salınım değeri sayesinde kesici takımın ömrünü uzatır ve nihai ürün kalitesini artırır. Hassas kalıp boşluklarının işlenmesi veya küçük toleranslı parçaların üretimi gibi uygulamalarda, takımın stabilitesi ve hassasiyeti kritik öneme sahiptir.

Operasyonel Avantajlar

Yüksek Verimlilik

Düşük salınım ve üstün dengeleme özellikleri sayesinde daha yüksek kesme parametreleri (devir, ilerleme) ile çalışmaya olanak tanır. Bu durum, talaş kaldırma oranlarını artırır, üretim sürelerini optimize eder ve dolayısıyla operasyonel verimliliği maksimize eder.

Uzun Kullanım Ömrü

Yüksek alaşımlı çelikten imal edilmiş, 58-62 HRC sertliğe sahip konik sap, aşınmaya karşı direnci maksimize ederken, hassas işleme ve dinamik dengeleme süreçleri hem takım tutucunun hem de bağlı kesici takımın ömrünü önemli ölçüde uzatır.

Kolay Entegrasyon

Endüstriyel BT30 standardına ve ER32 pens sistemine tam uyumluluğu sayesinde, mevcut CNC işleme merkezlerine hızlı ve sorunsuz bir şekilde entegre edilebilir. Geniş pens bağlama aralığı, çeşitli takım çapları için esneklik ve hızlı takım değişimi imkanı sunar.

Ek bilgi

Ağırlık0,700 kg
Boyutlar10,00 × 5,0 × 5,0 cm
Takım Tutucu Standardı

BT30

Ölçü

ER32
