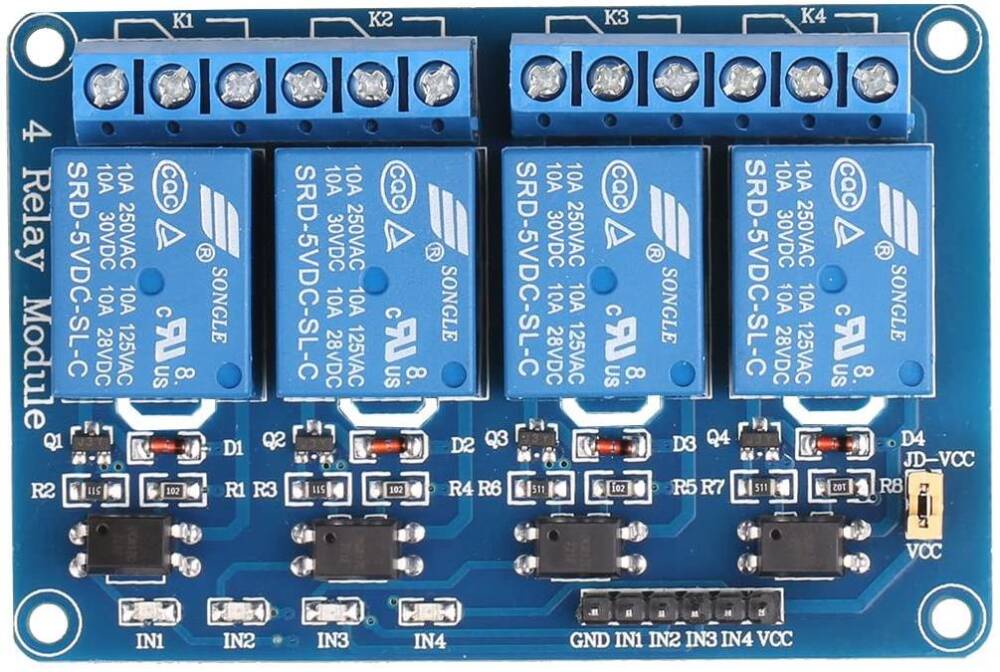

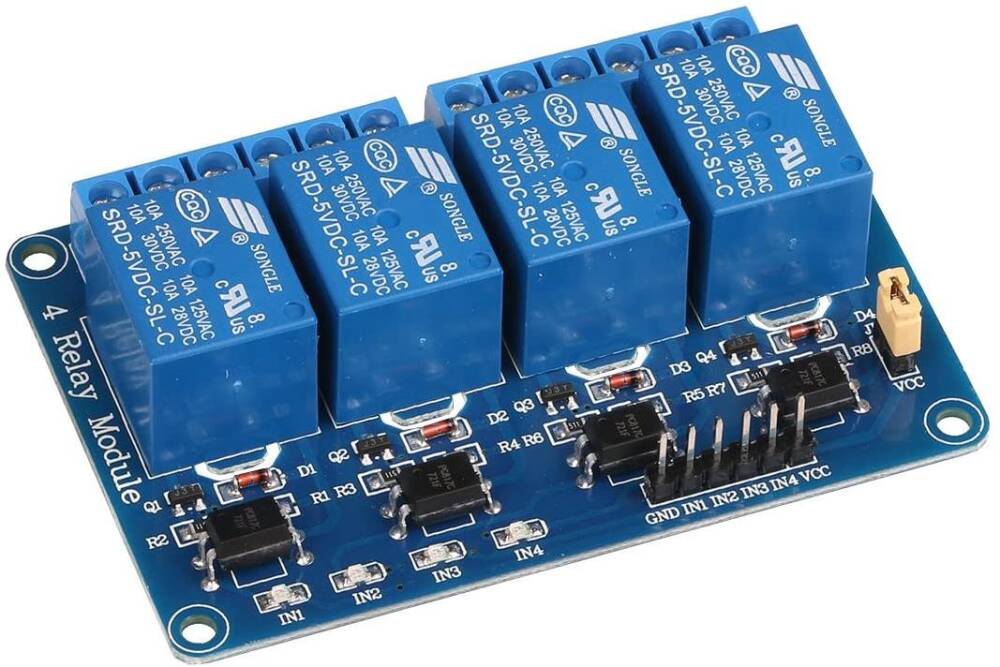

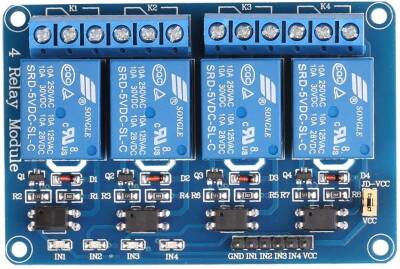

Relay Röle Modülü 5V x 4 Röle w / Opto-izolasyon

Kod
RLY-4
Marka
Fiyat
399,45 TL
KDV Dahil
Adet
03123955991
Numaralı satış / destek hattımızı arayarak siparişinizi verebileceğiniz gibi,

İletişim formunu doldurarak size geri dönüş yapmamızı da talep edebilirsiniz.

İletişim Formu
6 saat 29 dakika içerisinde sipariş verirseniz bugün kargoda
Aynı Gün
Kargo

Röle Modülü 5V x 4 Röle w / Opto-izolasyon



Röle Modülü 5V x 4 Röle w / Opto-izolasyon

AÇIKLAMA

Opto-izolasyonlu Röle Modülü 5V x 4 Röle, her biri 125 / 250VAC @ 10A veya 15VDC @ 10A'ya kadar kontrol eden dört bağımsız 5V mantık uyumlu röleye sahiptir.

PAKET İÇERİĞİ:

  • Röle Modülü 5V x 4 Röle w / Opto-izolasyon

RÖLE MODÜLÜNÜN TEMEL ÖZELLİKLERİ 5V X 4 RÖLE W / OPTO-İZOLASYONLU:

  • 4 bağımsız kontrollü röle
  • AC'yi 125 / 250VAC @ 10A'ya değiştirin
  • DC'yi 15VDC @ 10A'ya kadar değiştirin
  • Normalde Açık (NO) ve Normalde Kapalı (NC) kontaklar
  • Rölelere enerji verildiğinde LED göstergeler
  • 5V mantık uyumlu

Röle modülleri, harici yükleri kontrol etmek için kullanışlıdır. Anahtarlama için kullanılan transistörlerin aksine, röleler, transistör anahtarlama devrelerinde bulunan güç kaybını ve ısınmayı önleyen metalik anahtar kontakları kullanır. Ayrıca, bağlanması kolay ve özellikle AC'yi değiştirmek için kullanışlı olan küçük modüller içerirler. Rölelerin ana dezavantajı, herhangi bir mekanik anahtar rölesi gibi elektro-mekanik bir cihaz olmanın, uzun süreli kullanımda aşınmaya ve yıpranmaya daha yatkın olmasıdır.

Modül Kontrolü

Bu röleler tamamen 5V mantık uyumludur. Girişlerde bir röle sürücü transistörü ve yerleşik opto-izolatör bulunur, bu da cihazın onu sürmek için mantık kontrol pininde <5 mA'ya ihtiyacı olduğu anlamına gelir. Arduino gibi bir uC'niz varsa, dijital çıkış pinlerinden herhangi birini kullanarak röleleri sürebilirsiniz.

Röleler, mantıksal DÜŞÜK  sinyal ile etkinleştirilir  . Röleyi etkinleştirmek için o rölenin kontrol pini düşük sürüldüğünde yanan kırmızı bir LED vardır. Röle etkinleştirildiğinde, duyulabilir bir klik sesi duyulacaktır. Mantıksal  YÜKSEK  , röleyi devre dışı bırakır ve LED söner.

Opto-İzolasyon

Kart, mantık girişleri üzerinde opto-izolatörler içerir.

Opto-izolatörler, bir aydınlatma çarpması veya rölenin AC yükünde başka bir tür büyük arıza olması durumunda ek bir koruma katmanı olarak mantık kontrol girişi ile röle gücü arasında tam elektriksel yalıtım sağlar.

Sevk edildiğinde, modül JD-VCC  ve  VCC başlık pinleri arasında bir  jumper'a sahiptir  (röle gücü mantık gücüne bağlanır). Bu, röle gücünü mantık gücüne bağladığından opto-izolasyon devresini atlar, ancak modüle sadece bir güç kaynağının bağlanması gerektiğinden cihazın kullanımını kolaylaştırır.

Opto-izolasyonun etkinleştirilmesi isteniyorsa, atlama kablosunu çıkarın ve bu konektör üzerindeki JD-VCC ve GND pinlerine ayrı bir 5V güç kaynağı voltajı sağlayın.

Modül Gücü

Modülün çalışması için 5V güç ve Gnd gerekir. Opto-izolasyon kullanılıyorsa, iki farklı 5V güç kaynağı gerektirecektir.

Zemin, uC ile ortak olmalıdır. Röle bobininin enerjisi kesildiğinde akımı güvenli bir şekilde şöntlemek için modülde röle bobinlerine paralel olarak geri dönüş diyotları bulunur.

Bir röleye enerji verildiğinde, modül Vcc pininden yaklaşık 70mA çeker. Dört rölenin tümü enerjilendirildiğinde, çekme yaklaşık 280mA'dır.

Röle Çalışması

Rölenin çıkışı, röle işaretleri başına 10A'da 30VDC'ye kadar ( aşağıdaki notlarımıza bakın ) veya 10A'ya kadar 125 / 250VAC'ye kadar anahtarlayacak şekilde derecelendirilmiştir .

Çıkış,  merkez işaretsiz ortak ( COM ) terminale göre hem NO  (Normal Olarak Açık) terminali hem de  NC (Normal Olarak Kapalı) terminali olan SPDT tipidir  . Lojik  YÜKSEK  röleye enerji verir, bu nedenle NO – COM kontağı kapanır ve NC-COM kontağı açıktır. LOW (DÜŞÜK) mantığı   rölenin enerjisini keser ve NO-COM kontağı açık ve NC-COM kontağı kapalıdır.

Modül Bağlantıları

1 x 6 Başlık

  • GND  = 5V güç kaynağının toprağına bağlan
  • IN1  = Röle kontrol girişi 1. Mantık DÜŞÜK seviyesi, röle 1'e enerji verir
  • IN2  = Röle kontrol girişi 2. Mantık DÜŞÜK seviyesi röle 2'ye enerji verir
  • IN3  = Röle kontrol girişi 3. Mantık DÜŞÜK seviyesi röle 3'e enerji verir
  • IN4  = Röle kontrol girişi 4. Lojik DÜŞÜK seviyesi röle 4'e enerji verir
  • Vcc  = 5V güç kaynağına bağlayın

Röle Kontakları

  • NC  = Rölenin Normalde Kapalı tarafı
  • Merkez Terminal  = Ortak terminal genellikle yük güç kaynağına bağlanır
  • NO  = Rölenin Normalde Açık tarafı

1 × 2 Başlık

  • JD-VCC  = Opto-izolatör güç girişi. Mantıkla aynı güç kaynağını çalıştırmak için Vcc'ye atlayın (varsayılan mod). Opto-izolasyon isteniyorsa, atlama telini çıkarın ve bu pime ayrı bir 5V besleme uygulayın.
  • Vcc  = 1 × 6 başlıktaki Vcc ile aynı

DEĞERLENDİRME SONUÇLARIMIZ:

Bunlar, birçok uygulama için işe yarayacak güzel ve ucuz modüllerdir.

Rölenin DC değerini çok agresif bulduk. Yaklaşık 15V'un üzerindeki DC voltajları ile kontaklar biraz yapışkan hale gelebilir. DC voltajlarını değiştirmek için kullanıyorsanız, voltajı 15V veya daha düşük bir değerle sınırlandırmanızı öneririm.

AC ile, röleler testimizde çok iyi performans gösterdi. Üst sınırı test etmek için yaklaşık 12.5A çeken 1500W'lık bir ısıtıcıyı anahtarlamak için kullandık ve röle bunu sorunsuz bir şekilde ele aldı.

KARGOYA VERİLMEDEN ÖNCE BU MODÜLLER:

  • İncelendi
  • Röle işlemi doğrulandı

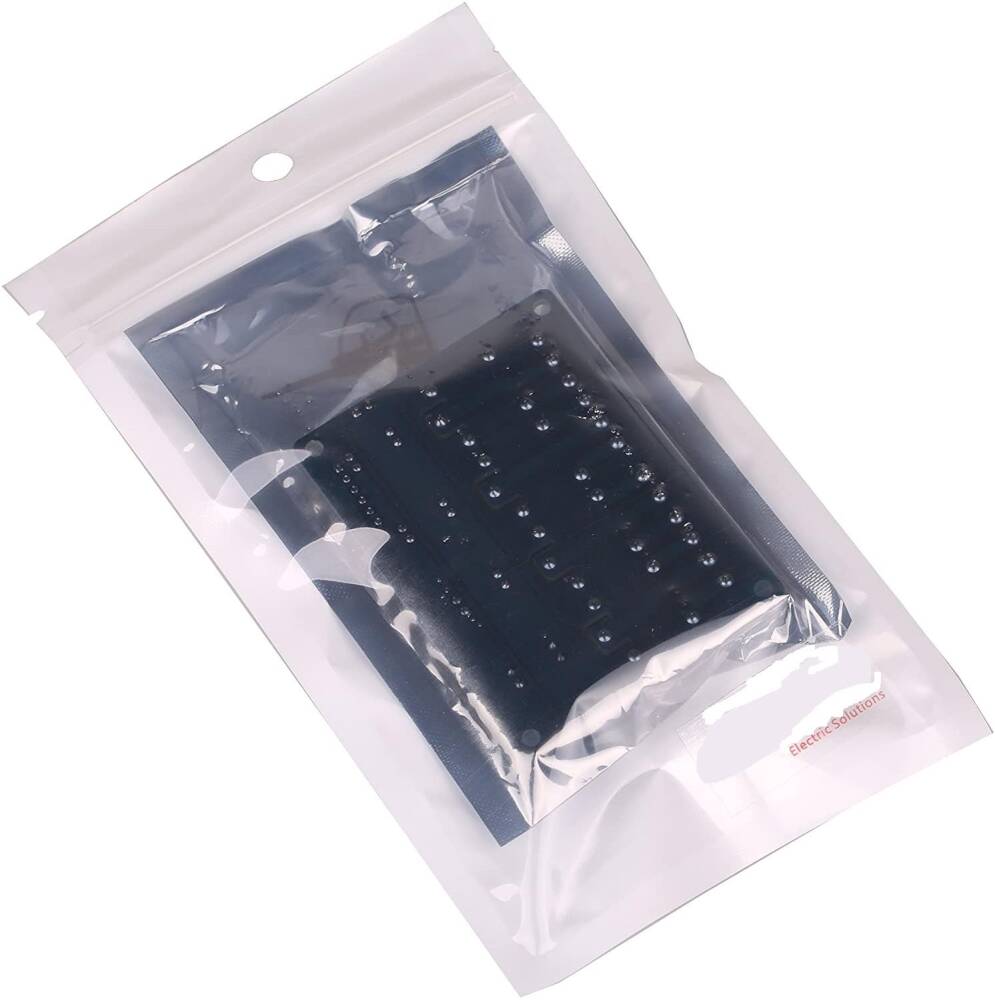

  • Güvenli saklama için yüksek kaliteli yeniden kapatılabilir ESD torbasında yeniden paketlenmiştir.

Notlar:

  1. Resimdeki gibi bazı rölelerdeki etiketler yanlıştır. DCV değeri yerine iki kez 250V değerine sahiptir. 125VAC, 15A olarak etiketlenmiştir. Bunu testimizden yapabilir, ancak yayınlanan spesifikasyon 10A'dır, bu yüzden güvenli olması için en iyisi bu seviyenin altında tutmaktır.

TEKNİK ÖZELLİKLER

Mantıksal Giriş   +5 Logic Uyumlu
  Mantık Yüksek > 2.8V
  Mantık Düşük <1.2V
  Sürücü Akımı <5mA
 Vcc Tipik 5V
İletişim değerlendirmesi  DC 15V @ 10A (15V @ 6A'ya kadar test edilmiştir)
   115VAC 10A (12,5A'ya kadar test edilmiştir)
   250VAC  10 A
Boyutlar U x G x Y 76 x 56 x 20 mm (3 x 2,2 x 0,79 inç)





Ürün Barkod No= 8692024018738
