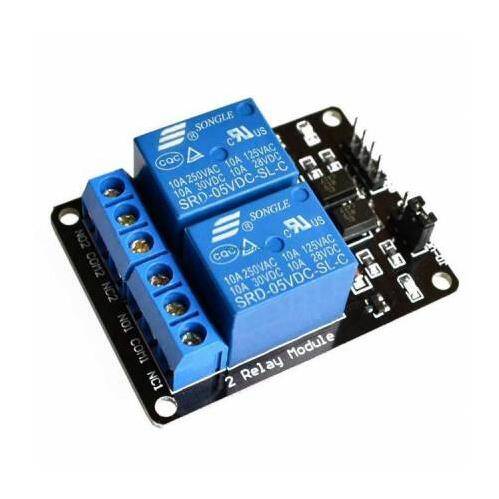

Opto-izolasyonlu Röle Modülü 5V x 2 Röle, her biri 125 / 250VAC @ 10A veya 15VDC @ 10A'ya kadar kontrol eden iki bağımsız 5V mantık uyumlu röleye sahiptir.
Röle modülleri, harici yükleri kontrol etmek için kullanışlıdır. Anahtarlama için kullanılan transistörlerin aksine, röleler, transistör anahtarlama devrelerinde bulunan güç kaybını ve ısınmayı önleyen metalik anahtar kontakları kullanır. Ayrıca, bağlanması kolay ve özellikle AC'yi değiştirmek için kullanışlı olan küçük modüller içerirler. Rölelerin ana dezavantajı, herhangi bir mekanik anahtar rölesi gibi elektro-mekanik bir cihaz olmanın, uzun süreli kullanımda aşınmaya ve yıpranmaya daha yatkın olmasıdır.
Bu röleler tamamen 5V mantık uyumludur. Girişlerde bir röle sürücü transistörü ve yerleşik opto-izolatör bulunur, bu da cihazın onu sürmek için mantık kontrol pininde <5 mA'ya ihtiyacı olduğu anlamına gelir. Arduino gibi bir MCU'nuz varsa, dijital çıkış pinlerinden herhangi birini kullanarak röleleri sürebilirsiniz.
Röleler, mantıksal DÜŞÜK sinyal ile etkinleştirilir . Röleyi etkinleştirmek için o rölenin kontrol pini düşük sürüldüğünde yanan kırmızı bir LED vardır. Röle etkinleştirildiğinde, duyulabilir bir klik sesi duyulacaktır. Mantıksal YÜKSEK , röleyi devre dışı bırakır ve LED söner.
Kart, mantık girişleri üzerinde opto-izolatörler içerir.
Opto-izolatörler, bir aydınlatma çarpması veya rölenin AC yükünde başka bir tür büyük arıza olması durumunda ek bir koruma katmanı olarak mantık kontrol girişi ile röle gücü arasında tam elektriksel yalıtım sağlar.
Sevk edildiğinde, modül JD-VCC ve VCC başlık pinleri arasında bir jumper'a sahiptir (röle gücü mantık gücüne bağlanır). Bu, röle gücünü mantık gücüne bağladığından opto-izolasyon devresini atlar, ancak modüle sadece bir güç kaynağının bağlanması gerektiğinden cihazın kullanımını kolaylaştırır.
Opto-izolasyonun etkinleştirilmesi isteniyorsa, atlama kablosunu çıkarın ve bu konektör üzerindeki JD-VCC ve GND pinlerine ayrı bir 5V güç kaynağı voltajı sağlayın.
Modülün çalışması için 5V güç ve Gnd gerekir. Opto-izolasyon kullanılıyorsa, iki farklı 5V güç kaynağı gerektirecektir.
Zemin MCU ile ortak olmalıdır. Röle bobininin enerjisi kesildiğinde akımı güvenli bir şekilde şöntlemek için modülde röle bobinlerine paralel olarak geri dönüş diyotları bulunur.
Bir röleye enerji verildiğinde, modül Vcc pininden yaklaşık 70mA çeker. Her iki röle de enerjiliyken, çekme yaklaşık 140mA'dır.
Rölenin çıkışı, röle işaretleri başına 10A'da 30VDC'ye kadar ( aşağıdaki notlarımıza bakın ) veya 10A'ya kadar 125 / 250VAC'ye kadar anahtarlayacak şekilde derecelendirilmiştir .
Çıkış, merkez ortak ( COM ) terminaline göre hem NO (Normal Olarak Açık) terminali hem de NC (Normal Olarak Kapalı) terminali olan SPDT tipidir . Lojik YÜKSEK röleye enerji verir, bu nedenle NO – COM kontağı kapanır ve NC-COM kontağı açıktır. LOW (DÜŞÜK) mantığı rölenin enerjisini keser ve NO-COM kontağı açık ve NC-COM kontağı kapalıdır.
1 x 4 Başlık
Röle Kontakları
Bazı modüllerde bu kişiler etiketlenmiş olabilir ve bazılarında yoktur. Modül etiketlenmemişse resimlere bakın. Ayrıca, serigrafi işaretlerinin modülün enerjisi kesildiğinde temas düzenlemesini gösterdiğini unutmayın.
1 × 3 Başlık
Bunlar, birçok uygulama için işe yarayacak güzel ve ucuz modüllerdir.
Rölenin DC değerini çok agresif buluyoruz. Yaklaşık 15V'un üzerindeki DC voltajları ile kontaklar biraz yapışkan hale gelebilir. DC voltajlarını değiştirmek için kullanıyorsanız, voltajı 15V veya daha düşük bir değerle sınırlamanız önerilir.
AC ile, röleler testimizde çok iyi performans gösterdi. Üst sınırı test etmek için yaklaşık 12.5A çeken 1500W'lık bir ısıtıcıyı değiştirmek için kullandık ve röle bunu sorunsuz bir şekilde ele aldı ancak uzun süreli kullanım için akım çekimini 10A'nın altında tutmalısınız.
Notlar:
Mantıksal Giriş | +5 Logic Uyumlu | |
Mantık Yüksek | > 2.8V | |
Mantık Düşük | <1.2V | |
Sürücü Akımı | <5mA | |
Vcc | Tipik | 5V |
İletişim değerlendirmesi | DC | 15V @ 10A (15V @ 6A'ya kadar test edilmiştir) |
115VAC | 10A (12,5A'ya kadar test edilmiştir) | |
250VAC | 10 A | |
Boyutlar | U x G x Y | 51 x 39 x 20 mm (2 x 1,5 x 0,8 inç) |
Ürün Barkod No= 8692024018721
