Katı Modelleri Solid datalarını indirmek için Tıklayınız.

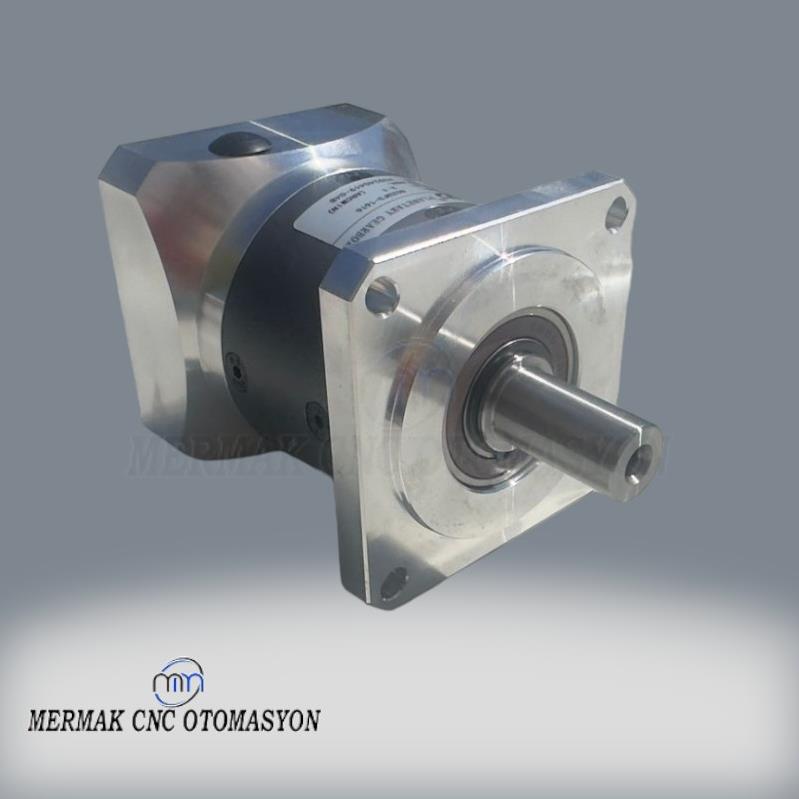

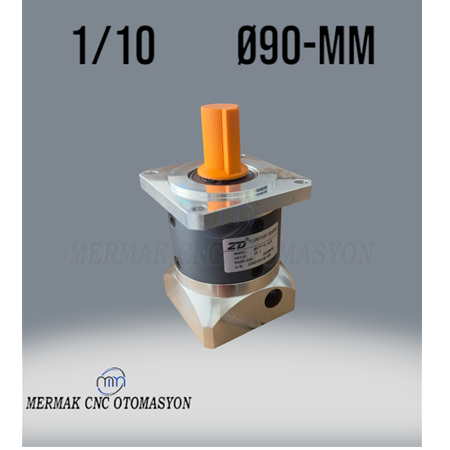

Planet Redüktör 1/10
Motor Mil Çapı : 19 mm (Diğer Ölçüler İçin Burç Eklenebilir.)
Flanş Çapı : 80x80 mm
Oran : 1/10
80x80 Flanş 19 mm Mil Çaplı Tüm Motorlar İle Uyumludur. Mil Çapı 19mm farklı motorunuz var ise Ölçünüze Göre burç seçimi Yapabilirsiniz.

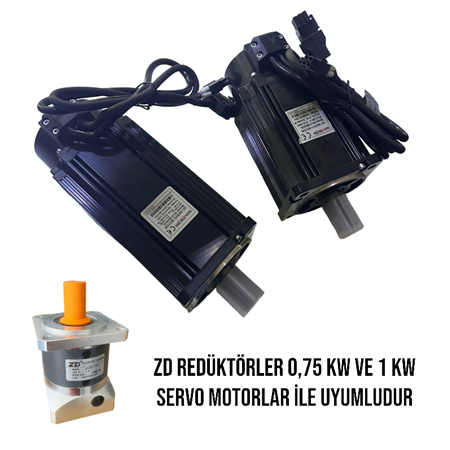

Uyumlu Olduğu Servo Motorlarlardan Bazıları
Single Absolute Servo Motor 0.75 kW - 80LZ750 - LZ100
Multi Absolute Servo Motor 0.75 kW - 80LZ750 - LZ100
Servo Motor 0.75 kW - 80LZ-M02430 - LZ3a-20LN
EtherCAT Servo Motor 0.75 kW - SG-AS15AM
Frenli Servo Motor 0.75 kW - SG-15A
Frenli Servo Motor 0.75 kW - SG-AS15BF
Frenli Servo Motor 0.75 kW - SG-AS15AF
Servo Motor 750 Watt
Single Absolute Servo Motor 1 kW - 80LZ1000 - LZ100
Multi Absolute Servo Motor 1 kW - 80LZ1000 - LZ100
Servo Motor 1 kW - 80LZ-M04025 - LZ3a-30LN
EtherCAT Servo Motor 1.00 kW - SG-AS15AM
Servo Motor 1000 Watt
Farklı Markalar İçin Teknik Resmi Kullanarak Konrol Edebilirsiniz.
Uyumlu Olması Gereken Motor Ölçüleri
Motor Mili = Ø19 mm

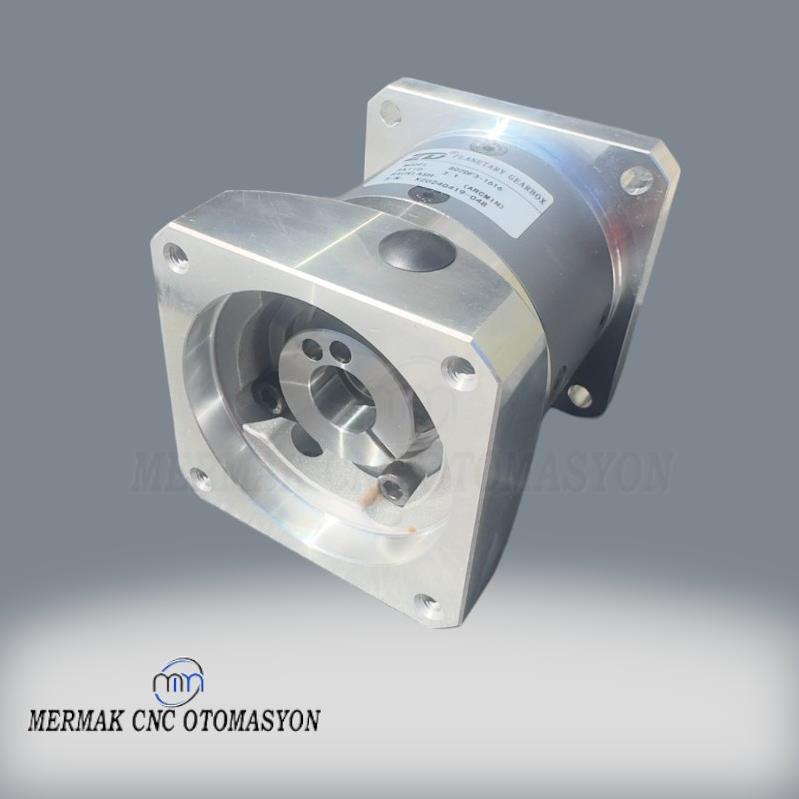

Motor Montaj Delik Ölçüleri Yan Yana 63,5 mm Yada Çaprazdan 90 mm Geliyor ise motorunuz uygun Demektir.
Planet Redüktör 1/10 – Üstün Performans ve Hassasiyet
Ürün Açıklaması
Planet Redüktör 1/10, endüstriyel uygulamalar için özel olarak tasarlanmış, yüksek performanslı ve hassas bir dişli sistemidir. Özellikle düşük backlash ve yüksek tork kapasitesi gerektiren uygulamalarda üstün performans sağlar. Kompakt ve sağlam yapısı sayesinde dar alanlarda bile rahatlıkla kullanılabilir.
Planet redüktörler, eşsiz dişli sistemi ile yük dağılımını optimize eder ve aşınmayı minimuma indirir. Bu sayede uzun ömürlü ve güvenilir bir kullanım sunar. Düşük gürültü seviyesi ve yüksek verimliliği ile endüstriyel otomasyon, robotik, CNC makineleri ve çeşitli diğer uygulamalarda ideal bir seçimdir.
Teknik Bilgiler
Redüksiyon Oranı: 1/10
Nominal Giriş Hızı: 4000 RPM
Maksimum Giriş Hızı: 8000 RPM
Nominal Çıkış Torku: 25 Nm
Maksimum Çıkış Torku: 35 Nm
Verimlilik: %96
Backlash (Boşluk):
Montaj Tipi: Flanş Montajı ve Şaft Montajı
Koruma Sınıfı: IP65
Çalışma Sıcaklığı Aralığı: -25°C ile +100°C
Ağırlık: 2.3 kg
Malzeme: Yüksek Mukavemetli Alaşım Çelik ve Alüminyum Gövde
Gürültü Seviyesi:
Yağlama: Ömür Boyu Yağlamalı
Titreşim Seviyesi:
Maksimum Radyal Yük: 600 N
Maksimum Eksenel Yük: 300 N
Mekanik Özellikler
Dişli Malzemesi: Sertleştirilmiş Çelik
Dişli İşleme: Hassas Taşlama
Yataklama: Yüksek Hassasiyetli Rulmanlar
Şaft Malzemesi: Paslanmaz Çelik
Gövde İşleme: CNC İşlemeli Alüminyum Gövde
Kullanım Alanları
Endüstriyel Otomasyon: Yüksek hassasiyet gerektiren otomasyon hatlarında.
Robotik Sistemler: Robot kolları ve hareketli bileşenlerde.
CNC Makineleri: Kesme, delme ve işleme uygulamalarında.
Konveyör Sistemleri: Yük taşıma ve pozisyonlama işlemlerinde.
Ambalaj Makineleri: Hızlı ve hassas ambalajlama süreçlerinde.
Neden Planet Redüktör 1/10?
Planet Redüktör 1/10, yüksek tork kapasitesi ve düşük backlash ile endüstriyel uygulamalarda maksimum performans sağlar. Uzun ömürlü ve güvenilir yapısı, düşük bakım gereksinimi ile maliyet etkin bir çözüm sunar. Yüksek verimlilik ve düşük gürültü seviyesi sayesinde endüstriyel süreçlerde ideal bir tercih olarak öne çıkar.
