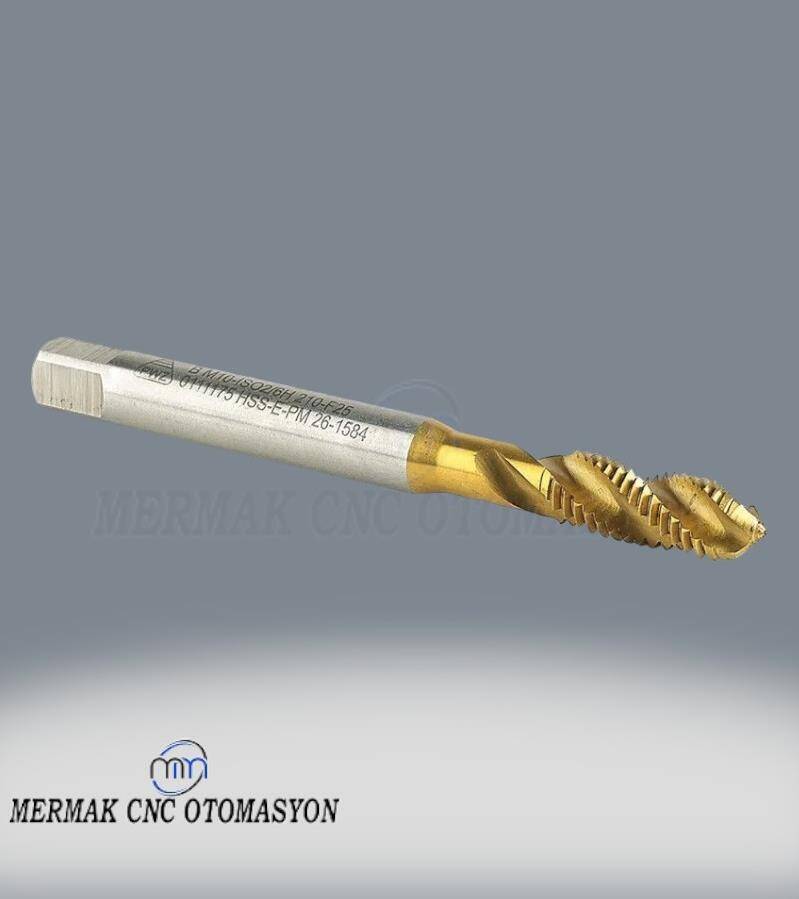

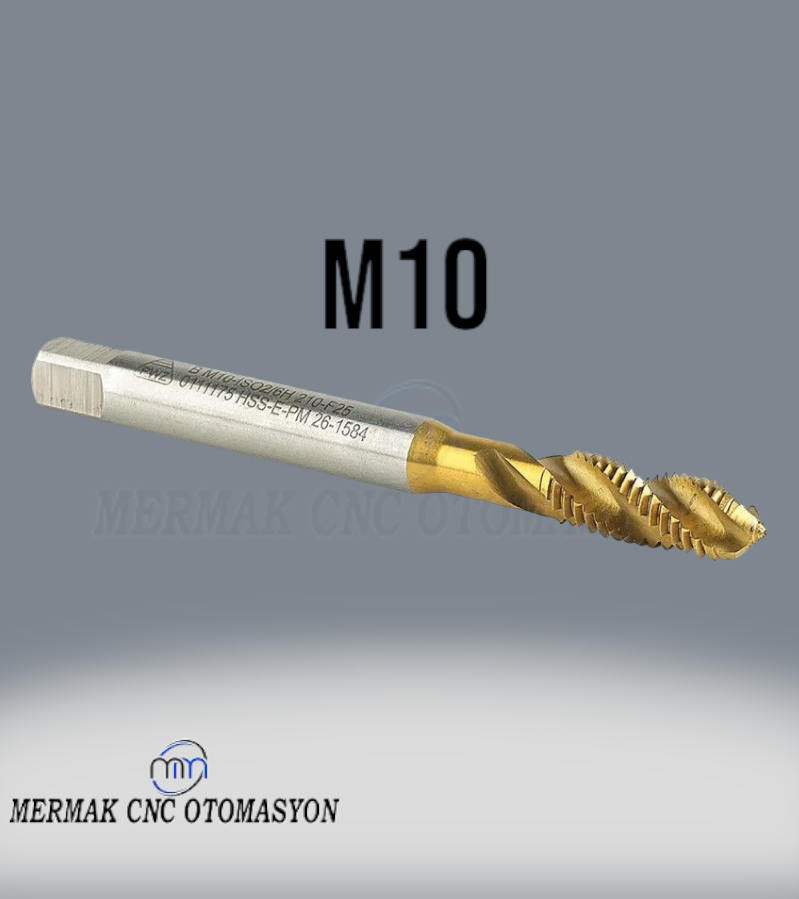

M10 HELİS KILAVUZ

Mermak CNC'nin yüksek kaliteli HSS çelikten üretilmiş M10 Helis Kılavuzu, özellikle alaşımlı ve alaşımsız çelikler, paslanmaz çelikler, dökme demir, alüminyum, bakır ve pirinç gibi birçok metal malzemede yüksek verimlilikle diş açma kapasitesine sahiptir. TiN kaplaması sayesinde daha geniş bir malzeme yelpazesinde ve daha yüksek performansla çalışır.

M10 Helis Kılavuzun helis diş profili, kesme sırasında talaşı yukarı doğru, yani deliğin dışına doğru kolayca boşaltır. Bu, özellikle kör deliklerde talaş birikmesini önleyerek kılavuzun sıkışmasını ve kırılmasını engeller. Ayrıca, daha düşük kesme kuvvetleri ve daha pürüzsüz bir diş yüzeyi elde edilmesini sağlar, bu da yüksek verimlilik ve hassasiyet sunar.

Kesme hızı ve ilerleme, işlenecek malzemenin sertliğine ve kılavuz çekme makinesinin özelliklerine göre değişir. Genel olarak, HSS TiN kaplamalı M10 Helis Kılavuzlar için çeliklerde 8-15 m/dak, alüminyumda 20-30 m/dak gibi hızlar tavsiye edilebilir. İlerleme hızı ise kılavuzun hatvesine (M10 için genellikle 1.5 mm) uygun olarak ayarlanmalıdır; yani bir devirde 1.5 mm ilerleme yapılmalıdır. Daima üretici spesifikasyonlarını ve malzeme tablolarını kontrol etmek en doğrusudur.

Titanyum Nitrür (TiN) kaplama, M10 Helis Kılavuzun yüzey sertliğini ve aşınma direncini önemli ölçüde artırır. Bu sayede kılavuzun kullanım ömrü uzar, daha yüksek kesme hızlarında çalışabilir ve daha az sürtünme ile ısı oluşumu azalır. Ayrıca, talaş yapışmasını azaltarak daha pürüzsüz yüzey kalitesi ve daha tutarlı diş profilleri elde edilmesine yardımcı olur.

M10 kılavuz ile standart metrik diş (M10x1.5) açmak için genellikle 8.5 mm çapında bir ön delik açılması tavsiye edilir. Bu çap, dişlerin %75-80 oranında dolu olmasını sağlayarak hem yeterli mukavemeti sunar hem de kılavuzun zorlanmasını minimize eder. Çok sert malzemelerde veya daha ince diş profili istendiğinde 8.6 mm gibi daha büyük çaplar da tercih edilebilir.

M10 Helis Kılavuz, helis yapısı sayesinde talaşı deliğin dışına doğru etkili bir şekilde taşıdığı için özellikle kör deliklerde mükemmel performans gösterir. Düz kılavuzların aksine, talaşın deliğin dibinde birikerek kılavuzun kırılması riskini minimize eder. Açık deliklerde de yüksek verimlilik ve pürüzsüz diş kalitesi sunar.

Kılavuz kırılmasını önlemek için doğru ön delik çapı, uygun kesme hızı ve ilerleme değerleri kullanmak çok önemlidir. Yeterli ve doğru tip soğutma sıvısı kullanımı, kılavuzun kesme kenarlarının aşırı ısınmasını engeller. Ayrıca, kılavuzun iş parçasına dik bir şekilde girmesini sağlamak ve takım tutucuda sıkıca sabitlendiğinden emin olmak da kırılma riskini azaltır. Aşınmış veya körleşmiş kılavuzları kullanmaktan kaçının.

Teorik olarak HSS kılavuzlar bileylenebilir ancak TiN kaplamalı bir kılavuzun bileylenmesi, kaplamanın kaldırılmasına ve kılavuzun performans özelliklerinin (aşınma direnci, sürtünme katsayısı) büyük ölçüde kaybolmasına neden olur. Bileylenmiş bir TiN kaplamalı kılavuz, orijinal performansını gösteremeyeceği için genellikle yeni bir M10 Helis Kılavuz temin etmek daha maliyet etkin ve verimli bir çözümdür.

CNC tezgahlarda M10 Helis Kılavuzu kullanırken, özellikle senkronize kılavuz çekme (rigid tapping) yapılıyorsa, tork sınırlayıcılı veya yüzer tip bir kılavuz çekme tutucusu kullanmanız önerilir. Bu tutucular, kılavuzun eksenel yüklenmesini dengeleyerek kırılma riskini azaltır ve daha hassas diş profilleri elde edilmesini sağlar. Modern CNC tezgahlar genellikle yazılımsal senkronizasyon yeteneğine sahip olsa da, doğru takım tutucu seçimi performansı artırır.

Evet, TiN kaplama sürtünmeyi azaltsa da, M10 Helis Kılavuz ile diş açarken uygun bir soğutma sıvısı (kesme yağı veya emülsiyon) kullanmak genellikle zorunludur. Soğutma sıvısı, kılavuzun aşırı ısınmasını önler, talaş tahliyesine yardımcı olur, sürtünmeyi daha da azaltır ve diş yüzey kalitesini artırır. Bu da kılavuzun ömrünü uzatır ve daha verimli bir işlem sağlar.

Mermak CNC ürünleri, üretim hatalarına karşı belirli bir süre garanti altındadır. M10 Helis Kılavuzunuzda üretimden kaynaklanan bir kusur olduğunu düşünüyorsanız, lütfen satın alma belgesiyle birlikte teknik servisimizle iletişime geçin. Uzman ekibimiz durumu değerlendirecek ve size en uygun çözümü sunacaktır. Garanti koşulları hakkında detaylı bilgi için web sitemizi veya müşteri hizmetlerimizi ziyaret edebilirsiniz.

M10 Helis Kılavuzunuzun ömrünü uzatmak için her kullanımdan sonra kılavuzu temizleyerek talaş ve kalıntıları giderin. Korozyonu önlemek için hafifçe yağlayarak kuru ve uygun sıcaklıkta bir yerde saklayın. Kılavuzun keskinliğini düzenli olarak kontrol edin ve aşınma belirtileri gösteriyorsa değiştirmeyi düşünün. Doğru kesme parametreleri ve soğutma sıvısı kullanımı da ömrünü önemli ölçüde artıracaktır.

Eğer M10 Helis Kılavuz iş parçasına sıkışırsa, öncelikle işlemi durdurun ve soğutma sıvısı uygulayarak kılavuzu soğutun. Kılavuz sökme (kılavuz çıkarıcı) takımı kullanarak veya dikkatlice ters yönde çevirerek çıkarmaya çalışabilirsiniz. Ancak bu işlem, kılavuzun veya iş parçasının daha fazla zarar görmesine neden olabilir. Çok sıkışmış durumlarda profesyonel yardım almak veya özel kılavuz çıkarıcı EDM makineleri kullanmak gerekebilir.

Evet, Mermak CNC olarak müşterilerimizin üretim süreçlerinin aksamaması için M10 Helis Kılavuzlarımız gibi popüler ürünlerimizde yeterli stok bulundurmaya özen gösteriyoruz. Yedek kılavuz ihtiyaçlarınız için web sitemiz üzerinden sipariş verebilir veya size en yakın yetkili satıcımızla iletişime geçebilirsiniz. Genellikle hızlı kargo seçenekleriyle ürünlerimize kolayca ulaşabilirsiniz.

M10 Helis Kılavuzun kullanım ömrü, işlenen malzemenin türü ve sertliği, kesme parametreleri, soğutma sıvısı kullanımı ve kılavuzun maruz kaldığı genel çalışma koşulları gibi birçok faktöre bağlıdır. Yüksek kaliteli HSS çelik ve TiN kaplama sayesinde, uygun koşullarda binlerce diş açma işlemine dayanabilecek şekilde tasarlanmıştır. Doğru kullanım ve bakım ile uzun ömürlü ve dayanıklı bir performans bekleyebilirsiniz.
