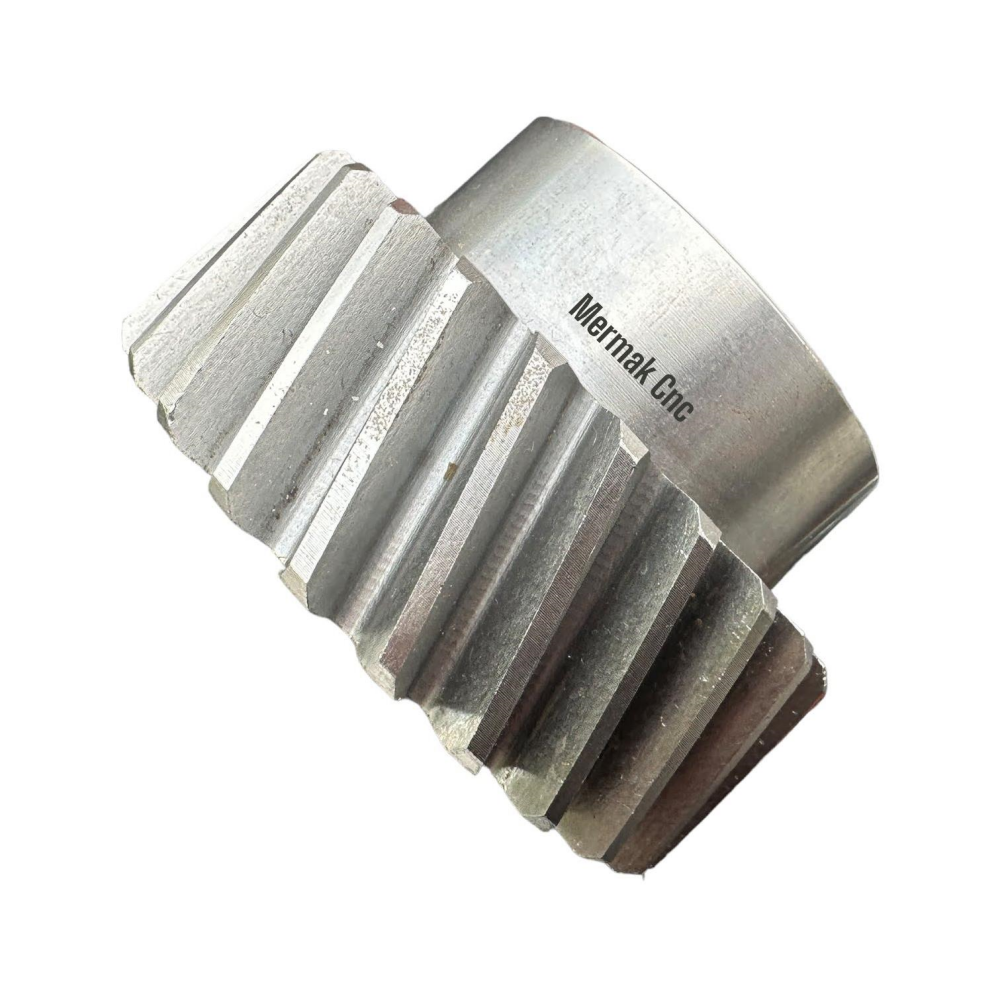

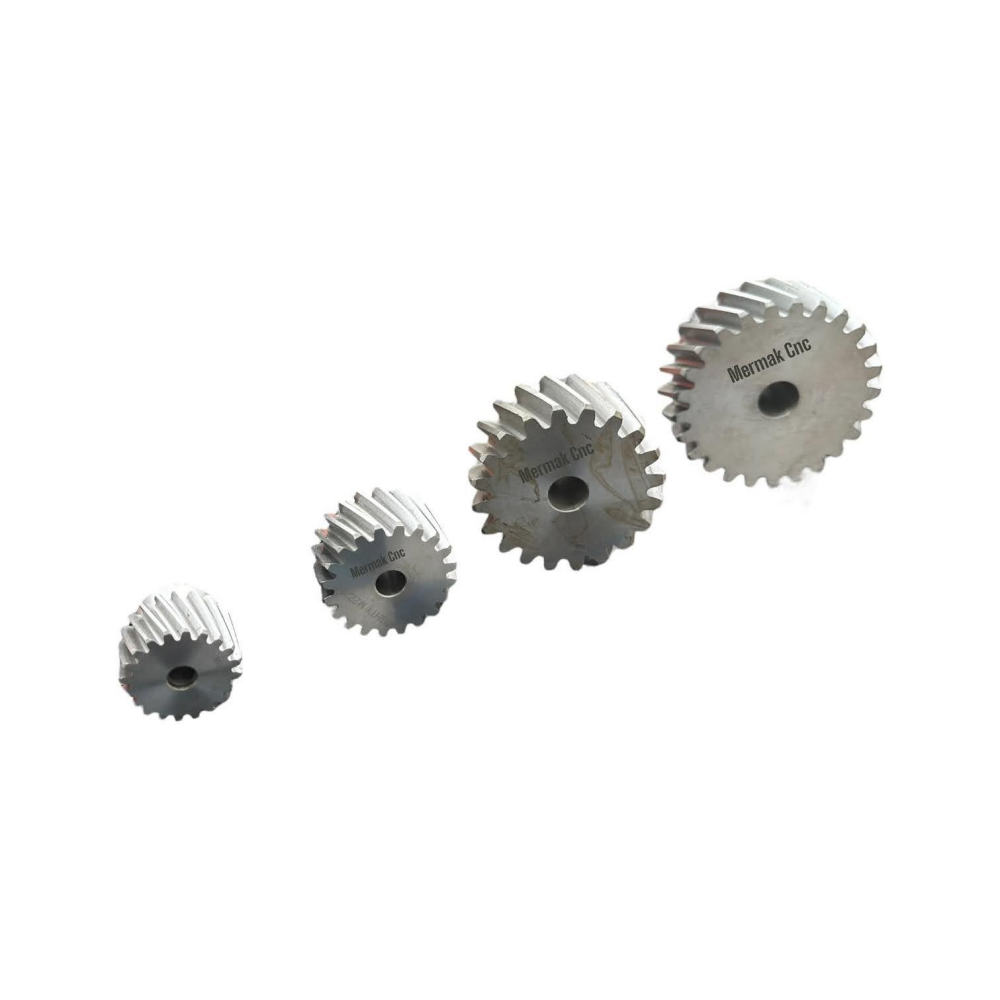

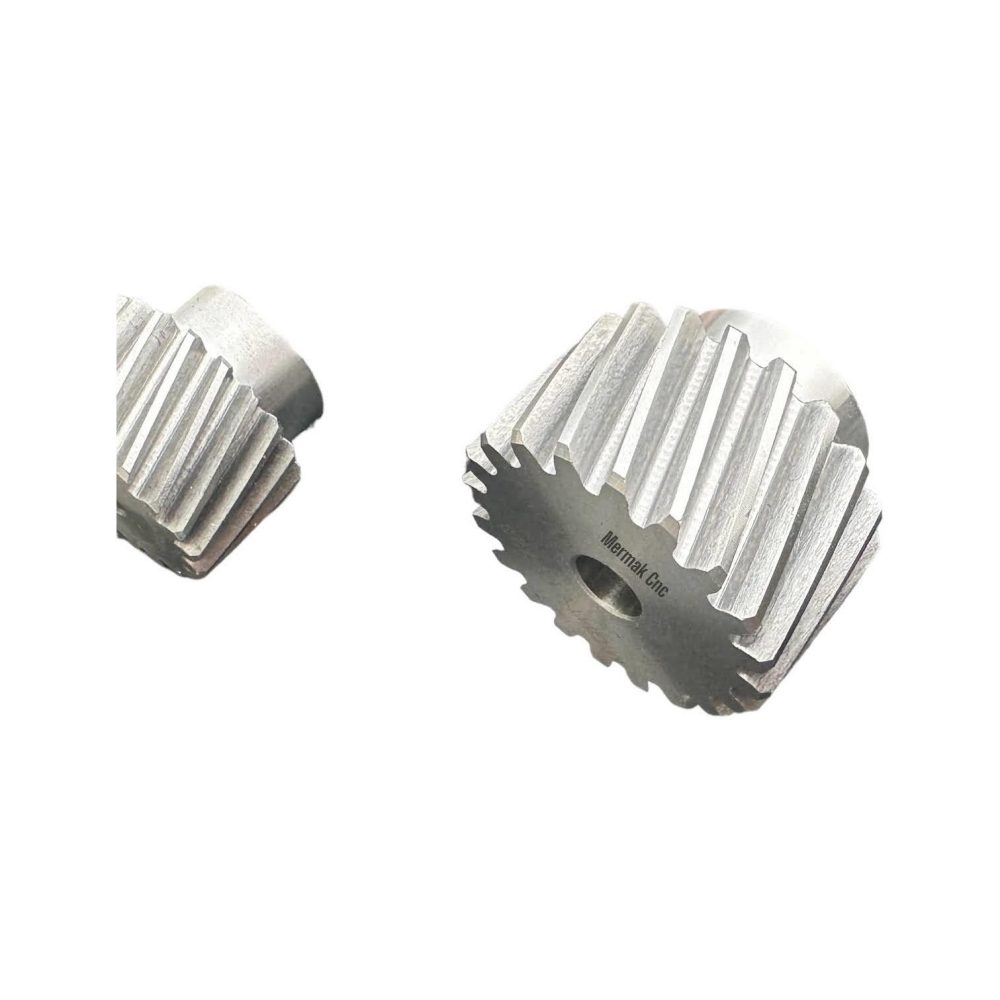

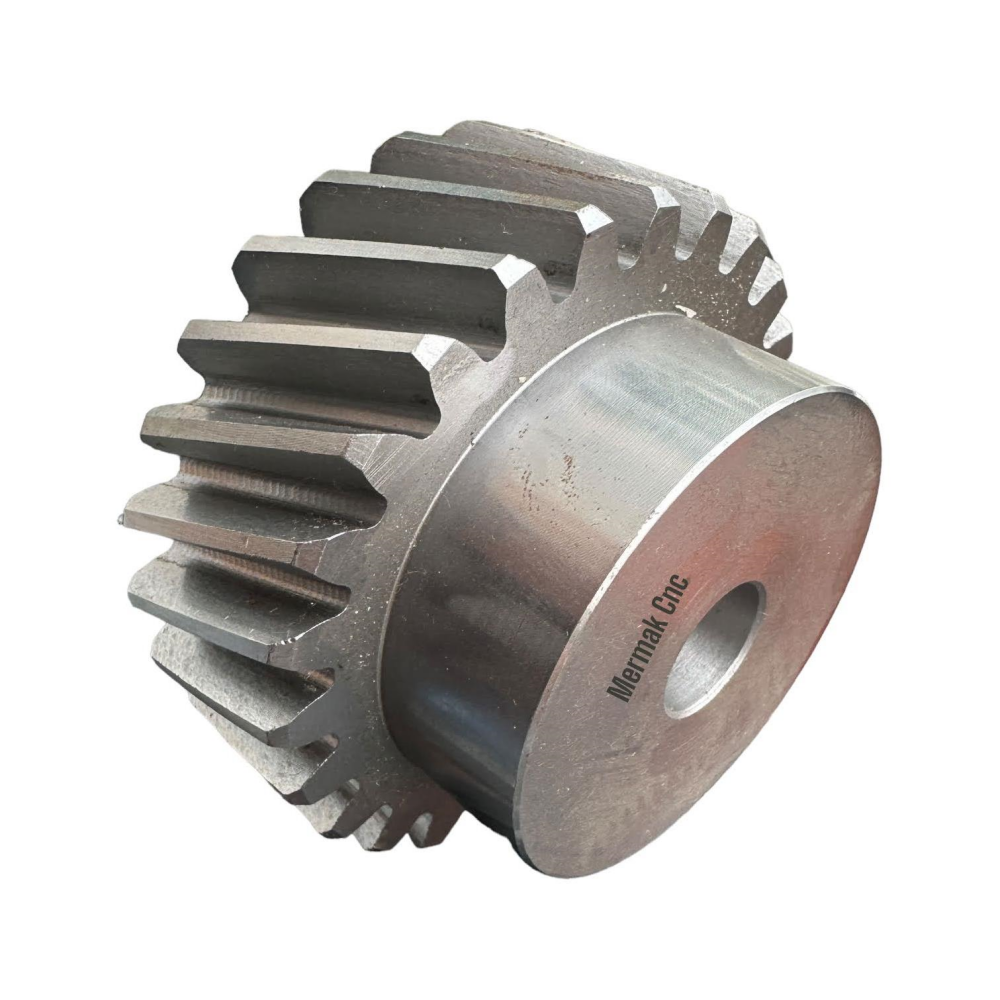

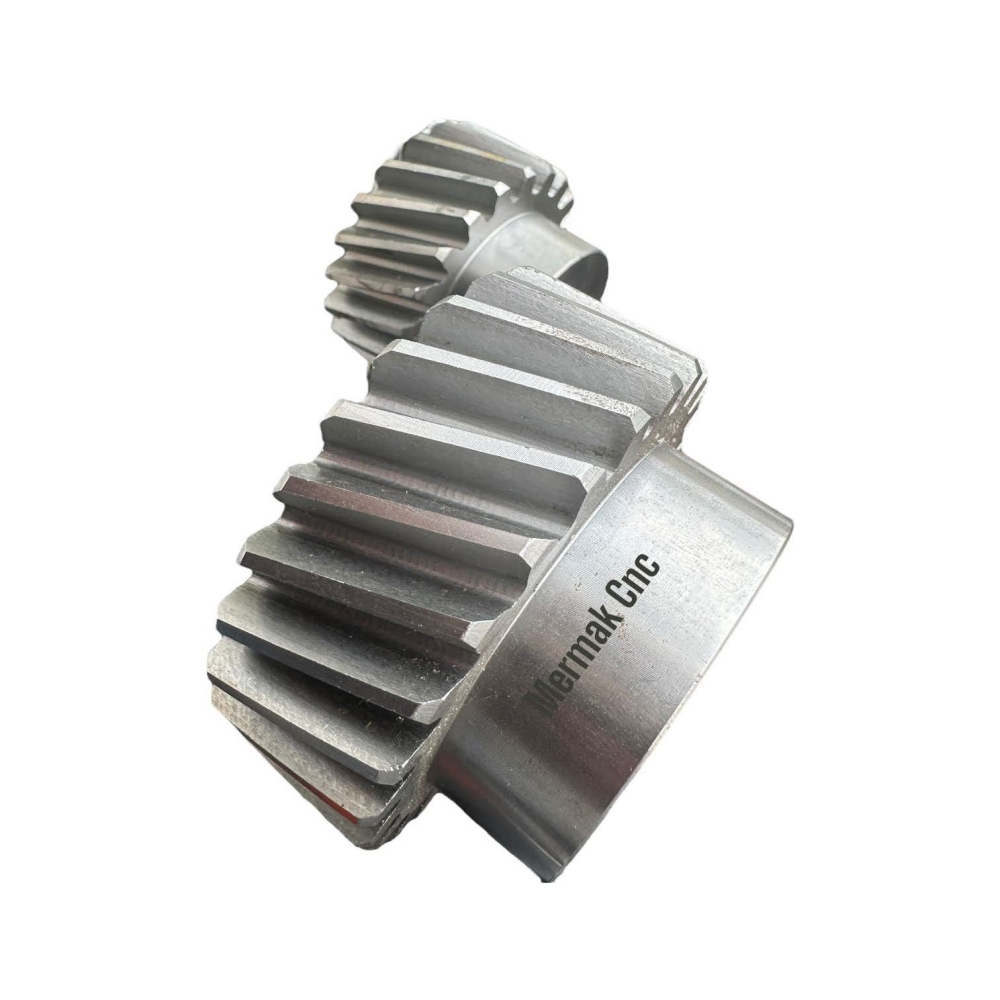

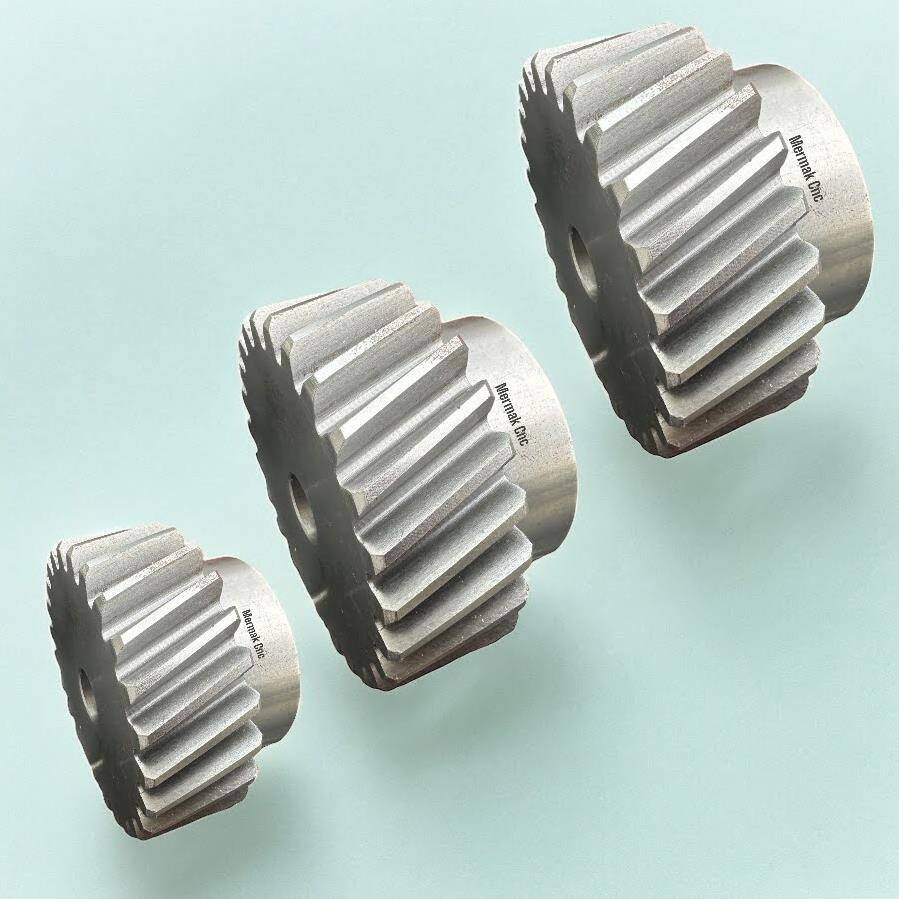

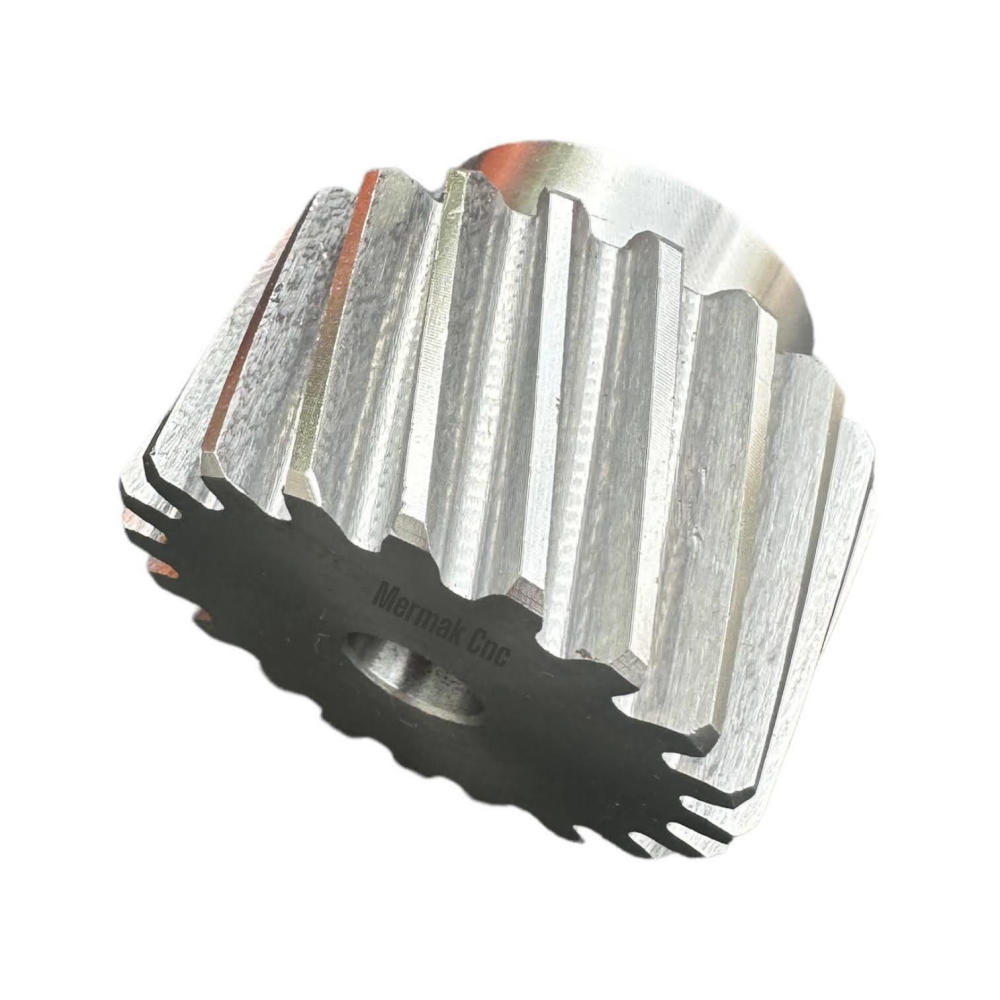

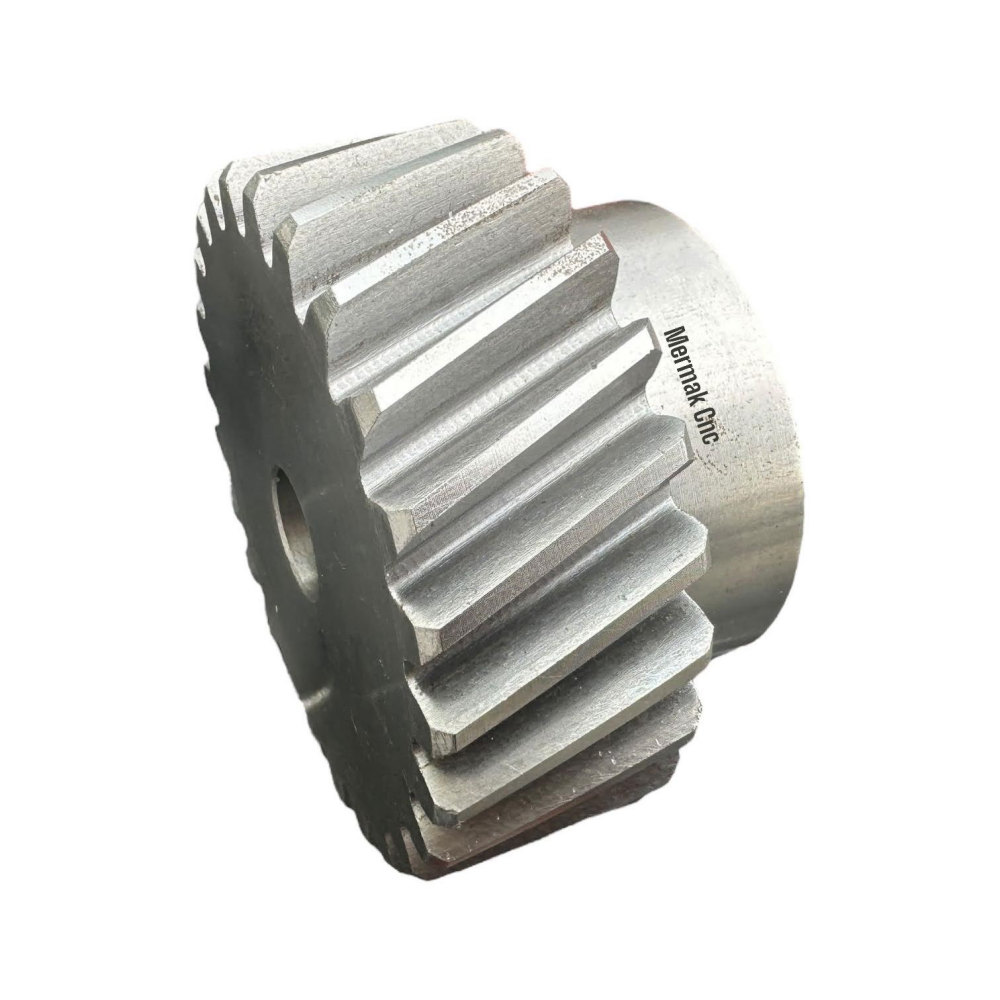

M1.5 Z20 Diş Pilot Delikli Helis Pinyon

Bu M1.5 Z20 helis pinyon, sadece M1.5 modülündeki helis kremayer dişlilerle doğru ve verimli bir şekilde çalışır. Diş profilleri ve açıları farklı olduğu için düz (spur) kremayer dişlilerle kullanılamaz, uyumsuzluk sorunları yaşanır. En iyi performans, düşük gürültü ve uzun ömür için Mermak CNC'nin M1.5 helis kremayerlerini tercih etmeniz önemlidir.

"Pilot delik", pinyonun merkezinde önceden açılmış, küçük çaplı bir başlangıç deliğidir. Bu delik, kendi şaftınızın veya motor milinizin çapına göre hassas bir şekilde işlenerek büyütülmeye hazırdır. Genellikle 8-10 mm civarında olan pilot delik, pinyonun göbek kalınlığına ve diş dibi çapına bağlı olarak maksimum 15-20 mm çapa kadar güvenle işlenebilir. Bu işlemi, talaşlı imalat tecrübesi olan profesyonel bir atölyede yaptırmanız, hassasiyet ve denge açısından kritik öneme sahiptir.

Evet, helis dişli pinyonlar, diş açısı nedeniyle çalışırken eksenel (boylamsal) bir itme kuvveti oluşturur. Bu kuvvet, pinyonun ve kremayerin yataklamasında mutlaka dikkate alınmalıdır. Milin eksenel boşluğunu kontrol eden uygun rulmanlar (örneğin eğik bilyalı veya konik makaralı rulmanlar) kullanarak bu eksenel kuvveti karşılayabilir ve sistemin stabilitesini, hassasiyetini ve ömrünü sağlayabilirsiniz.

Mermak CNC olarak sunduğumuz bu M1.5 Z20 helis pinyonlar genellikle yüksek mukavemetli alaşımlı çeliklerden (örneğin C45 veya 42CrMo4) üretilir. Bu sayede otomobil, tezgahlar ve kaldırma mekanizmaları gibi endüstriyel uygulamalarda yüksek tork ve darbe yüklerine karşı iyi bir dayanım sunar. Daha uzun ömür ve aşınma direnci için, uygulamanın gereksinimlerine göre yüzey sertleştirme işlemleri de uygulanabilmektedir. Detaylı malzeme bilgisi için teknik ekibimizle iletişime geçebilirsiniz.

Aktarılabilecek tork ve güç, sadece pinyonun modülüne ve diş sayısına değil, aynı zamanda malzeme kalitesine, diş genişliğine, çalışma hızına, yağlama koşullarına ve ortam sıcaklığına bağlıdır. Genel bir hesaplama için dişli mukavemet formülleri (örneğin Lewis veya AGMA standartları) kullanılır. Spesifik uygulamanız için detaylı bir mühendislik analizi veya üretici veri tabloları gereklidir. Bu konuda teknik destek ekibimiz, uygulamanız için yaklaşık değerler belirlemenize yardımcı olabilir.

Kesinlikle evet. Helis dişli pinyonlar, düz (spur) dişlilere kıyasla çok daha sessiz ve titreşimsiz çalışır. Bunun temel nedeni, dişlerin kademeli olarak temasa girmesi ve yükün daha fazla diş yüzeyine aynı anda dağılmasıdır. Bu özellik, özellikle yüksek hızlı ve hassas uygulamalarda büyük avantaj sağlar, daha düzgün hareket ve daha az mekanik stres ile sistemin ömrünü uzatır.

Helis pinyonlar ve kremayerler için düzenli ve doğru yağlama kritik öneme sahiptir. Uygulamanızın hızına, yüküne ve çalışma ortamına bağlı olarak gres veya özel dişli yağları kullanılmalıdır. Periyodik olarak diş yüzeylerinin temizlenmesi, yağlama filminin kontrol edilmesi ve eksik yağın tamamlanması aşınmayı minimize eder. Çalışma ortamının tozlu, kirli veya nemli olması durumunda daha sık kontrol ve bakım yapılması gerekebilir.

Doğru hizalama, yeterli yağlama ve uygun yük altında çalıştığında normalde aşırı ısınma yapmaz. Sürtünme kaynaklı bir miktar sıcaklık artışı doğaldır. Ancak, aşırı yük, yetersiz yağlama, yanlış hizalama veya yüksek sürtünme katsayısı durumunda sıcaklık artışı gözlemlenebilir. Genel olarak, çoğu endüstriyel uygulamada 80-90°C'nin altındaki sıcaklıklar kabul edilebilir seviyelerdedir. Ani ve yüksek sıcaklık artışları, bir sorunun işaretidir ve sistem kontrol edilmelidir.

Boşluk (backlash), dişliler arasındaki küçük boşluktur ve sistemin düzgün çalışması için genellikle belirli bir miktar boşluk bırakılır. Boşluk ayarı, pinyonun kremayere doğru mesafede (eksantrik burçlar veya ayar mekanizmaları ile) monte edilmesiyle yapılır. Tamamen sıfır boşluk teorik olarak mümkün olsa da, termal genleşme, üretim toleransları ve sistemdeki titreşimler nedeniyle çoğu uygulamada çok küçük bir boşluk bırakmak daha sağlıklıdır. Hassas uygulamalarda özel "anti-backlash" çözümler veya ön yüklü sistemler kullanılabilir.

Mermak CNC olarak, M1.5 Z20 Diş Pilot Delikli Helis Pinyon gibi sık kullanılan ürünlerimizin stoklarını düzenli olarak ve yeterli miktarda tutmaktayız. Genellikle stoklarımızda yeterli ürün bulunmaktadır, bu sayede uzun vadede ürün bulma sıkıntısı yaşamazsınız. Büyük projeleriniz veya toplu alımlarınız için önceden bilgi vermeniz durumunda, ihtiyacınız olan adedi sizin için ayırabilir veya özel siparişle temin edebiliriz. Ürün Barkod No: 8692024014785 ile kolayca sipariş verebilirsiniz.

Mermak CNC olarak sattığımız tüm ürünler, üretim ve malzeme hatalarına karşı belirli bir garanti süresi ile güvence altındadır. Eğer üründe bir üretim hatası veya malzeme kusuru tespit ederseniz, ürünün iadesi, değişimi veya tamiri için teknik servisimizle iletişime geçebilirsiniz. Fatura ve ürünün Barkod No'su (8692024014785) ile başvurarak süreci hızlandırabilirsiniz. Kullanıcı hatasından (yanlış montaj, aşırı yük, yetersiz bakım vb.) kaynaklanan hasarlar genellikle garanti kapsamı dışındadır.

Mermak CNC olarak standart ürün yelpazemizin yanı sıra, müşterilerimizin özel ihtiyaçlarına yönelik çözümler de sunmaktayız. Eğer M1.5 Z20 helis pinyondan farklı bir modül, diş sayısı, malzeme veya boyutta özel bir pinyona ihtiyacınız varsa, teknik ekibimizle iletişime geçerek detaylı bilgi ve fiyat teklifi alabilirsiniz. Projenizin gereksinimlerine göre özel üretim imkanlarımızı değerlendirebilir ve size en uygun çözümü sunabiliriz.

Elbette. Pinyonun motor miline doğru ve hassas bir şekilde hizalanması, ayrıca güvenli bir şekilde sabitlenmesi, sistemin verimliliği, düşük gürültüsü ve uzun ömrü için kritik öneme sahiptir. Eğer montaj sırasında hizalama, anahtarlama, sıkma veya diğer sabitleme yöntemleri hakkında teknik bir desteğe ihtiyacınız olursa, Mermak CNC teknik servisimizden yardım alabilirsiniz. Doğru montaj teknikleri ve uygun ekipman kullanımı konusunda size rehberlik edebiliriz.
