CNC tezgahlarınızda hassas kesimler ve mükemmel yüzey kalitesi elde etmek, sadece doğru takımları kullanmakla bitmez. Aktarım sistemlerindeki küçük bir detay, tüm işinizi altüst edebilir. Kramayer dişli sistemlerindeki pinyon boşluğu (backlash), işte tam da bu kritik detaylardan biridir.
Bu makalede, bu boşluğun kesim ölçüsü ve yüzey kalitesi üzerindeki doğrudan etkilerini, sahada karşılaşacağınız sorunları ve pratik çözüm yollarını öğreneceksiniz.
Sahada Bilmeniz Gereken Temel Kavramlar
- Kramayer Dişli: CNC tezgahlarında eksenel hareketi sağlayan, uzun, düz dişli çubuktur. Doğrusal hareketin hassas ve güçlü aktarımı için kullanılır.

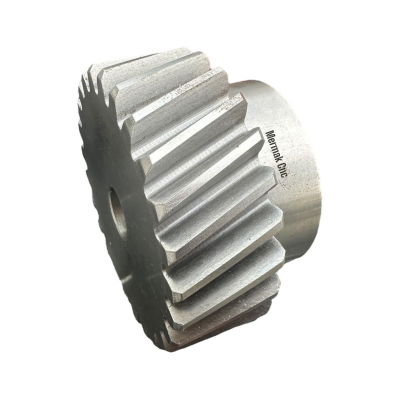

- Pinyon Dişli: Kramayer üzerinde dönerek tezgah eksenini hareket ettiren, genellikle redüktör çıkışına bağlı küçük dişlidir. Güç aktarımının ana halkasıdır.
- Pinyon Boşluğu (Backlash): Pinyon ve kramayer dişlileri arasındaki, istenmeyen ancak bir miktar tolerans dahilinde olması gereken boşluktur. Aşırı boşluk, hassasiyet ve yüzey kalitesi düşmanıdır.
Çalışma Mantığı ve Tezgah Üzerindeki Görevi
Kramayer ve pinyon dişli sistemleri, servo motorun dönme hareketini hassas ve güçlü bir şekilde doğrusal harekete çevirir. Özellikle büyük ve ağır iş parçalarının işlendiği veya yüksek hız ve ivme gerektiren CNC router, plazma, lazer kesim tezgahlarında eksen hareketini sağlar.
Bu sistemlerin görevi, tezgaha yüksek rijitlik ve hassas konumlandırma kabiliyeti kazandırmaktır. Ustaların montajda en çok dikkat etmesi gereken nokta, pinyon ve kramayer arasındaki milimetrik boşluk ayarıdır; bu ayar, tüm sistemin performansını doğrudan etkiler.
Usta İşi İpuçları ve Doğru Seçim Kriterleri
Pinyon boşluğu, kesim operasyonlarında boyutsal doğruluk ve yüzey pürüzlülüğü üzerinde belirleyici bir rol oynar. Aşırı boşluk, takımın geri tepmesine, titreşime ve dolayısıyla ölçü hatalarına veya dalgalı yüzeylere neden olur. Doğru modül seçimi ve hassas montaj, bu sorunların önüne geçer.
Dikkat Edilmesi Gereken Kritik Parametreler
- Doğru Modül Seçimi: Uygulamanızın tork ve yük gereksinimlerine uygun modül değerine sahip pinyon ve kramayer kullanın. Yanlış modül, boşluk sorunlarını tetikler.
- Hassas Montaj ve Ayar: Pinyonun kramayere olan mesafesini, üreticinin tavsiye ettiği boşluk toleransı içinde mikron hassasiyetinde ayarlayın. Ayar cıvatalarını dengeli sıkın.
- Malzeme Kalitesi ve Sertlik: Yüksek aşınma direncine sahip, indüksiyonla sertleştirilmiş veya taşlanmış kramayer ve pinyon dişliler tercih edin. Bu, boşluğun zamanla artmasını engeller.
Sahada Sık Karşılaşılan Arızalar ve Kesin Çözümleri
- Arıza Durumu 1: Kesimlerde Dalgalanma veya Yüzeyde İzler: Belirti ve sebebi: İşlenen yüzeyde dalgalanmalar, titreşim izleri veya pürüzlü alanlar görülüyorsa, genellikle pinyon boşluğunun fazla olmasından kaynaklı titreşimlerdir.
Çözüm: Pinyon ve kramayer arasındaki mesafeyi kontrol edin ve boşluğu üreticinin tavsiye ettiği minimum değere indirin. Gerekirse boşluksuz (zero backlash) redüktör kullanmayı değerlendirin.
- Arıza Durumu 2: Ölçü Kaçırması veya Pozisyonlama Hatası: Belirti ve sebebi: CNC tezgahınızın belirli eksenlerde programlanan ölçülere ulaşamaması veya tekrar eden pozisyonlama hataları vermesi, backlash'in eksen hareketinde gecikmeye yol açmasından kaynaklanır.
Çözüm: Servo sürücü ayarlarındaki elektronik boşluk kompanzasyonu (backlash compensation) parametrelerini kontrol edin ve doğru değerlerle güncelleyin. Mekanik aşınma belirginse, dişli seti (pinyon ve kramayer) veya redüktör değişimi gerekebilir.
Bakım ve Uzun Ömür İçin Altın Kurallar
Kramayer dişli sistemlerinizin uzun ömürlü ve sorunsuz çalışması için düzenli bakım şarttır. Unutmayın, iyi bakılmış bir sistem daha az arıza, daha yüksek hassasiyet demektir.
- Periyodik Yağlama: Dişlilerin ve kramayerin yüzeylerini düzenli olarak uygun endüstriyel gres veya yağ ile yağlayın. Sürtünmeyi azaltır, aşınmayı geciktirir ve dişli ömrünü uzatır.
- Boşluk Kontrolü ve Ayarı: Belirli aralıklarla (örneğin 3-6 ayda bir) pinyon boşluğunu mikron saat ile kontrol edin. Gevşeme veya aşınma kaynaklı artan boşlukları zamanında ayarlayın veya gerekli parçaları değiştirin.
Mermak Teknik Uzman Tavsiyesi
Mermak CNC Otomasyon olarak sahada yıllardır gördüğümüz en büyük gerçek şudur: Kaliteli kramayer ve pinyon seçimi, doğru montaj ve düzenli bakım, tezgahınızın performansını ve ürettiğiniz işlerin kalitesini doğrudan artırır. Küçük bir boşluk ayarı, büyük farklar yaratabilir; doğru ürün ve uzman desteği için her zaman yanınızdayız.
