Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

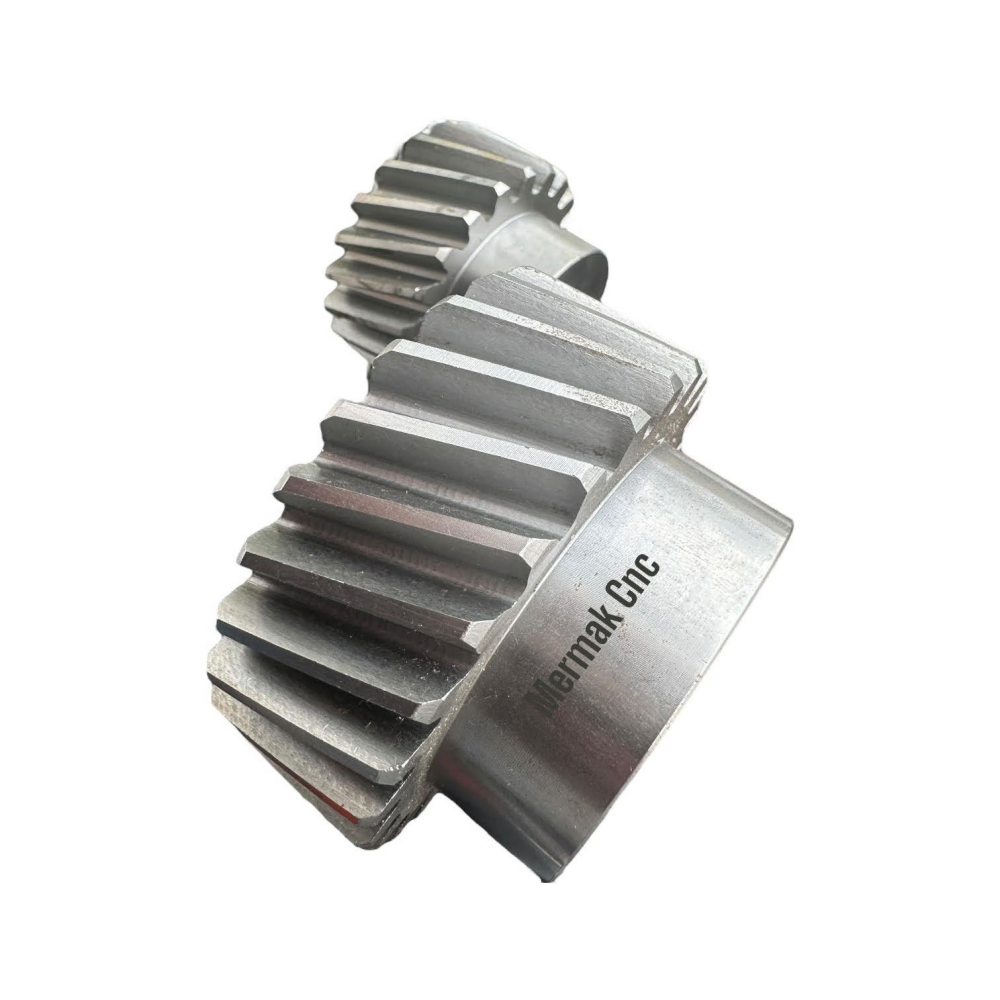

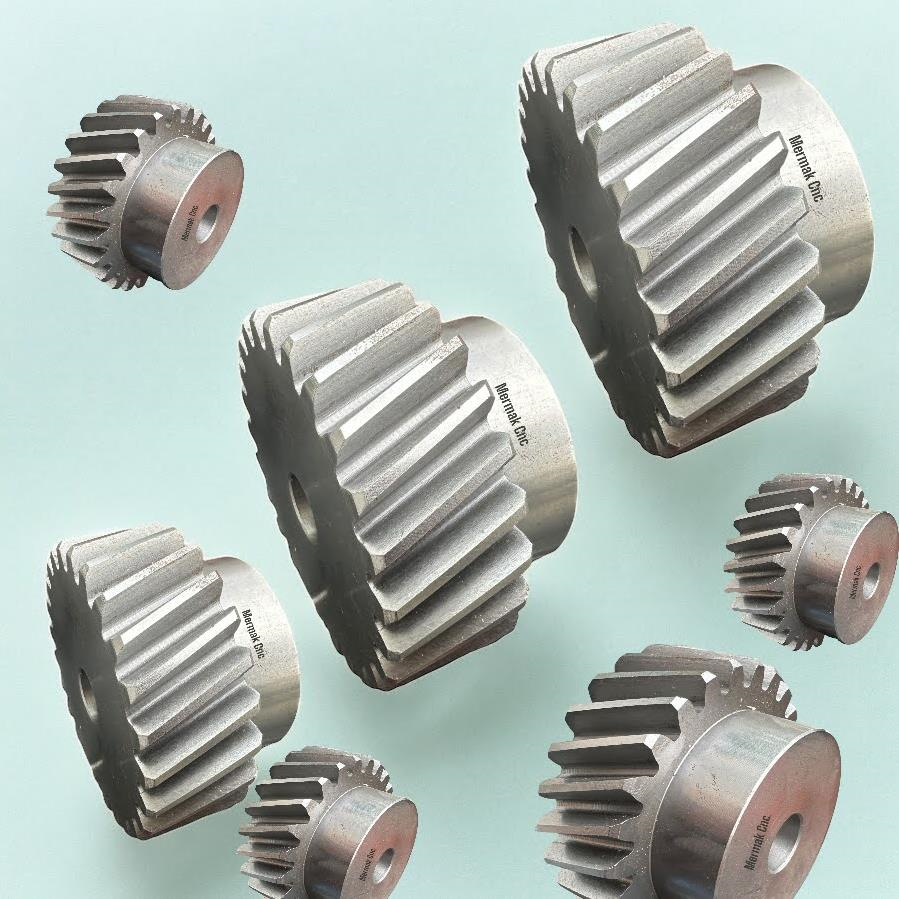

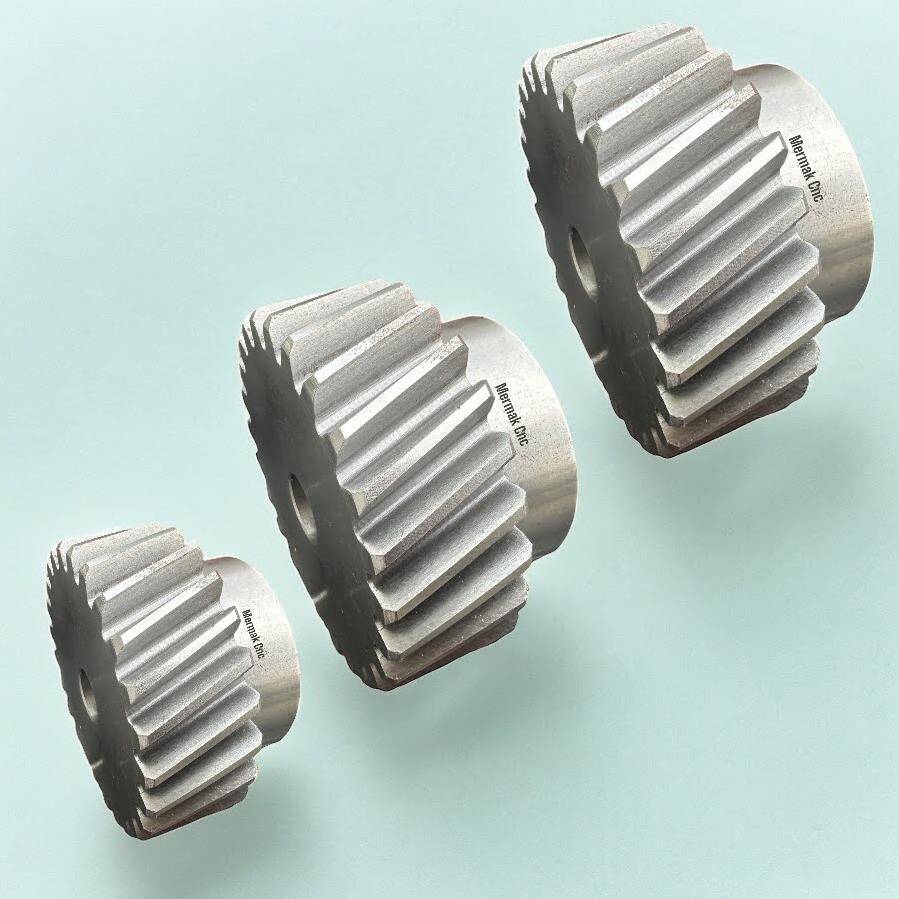

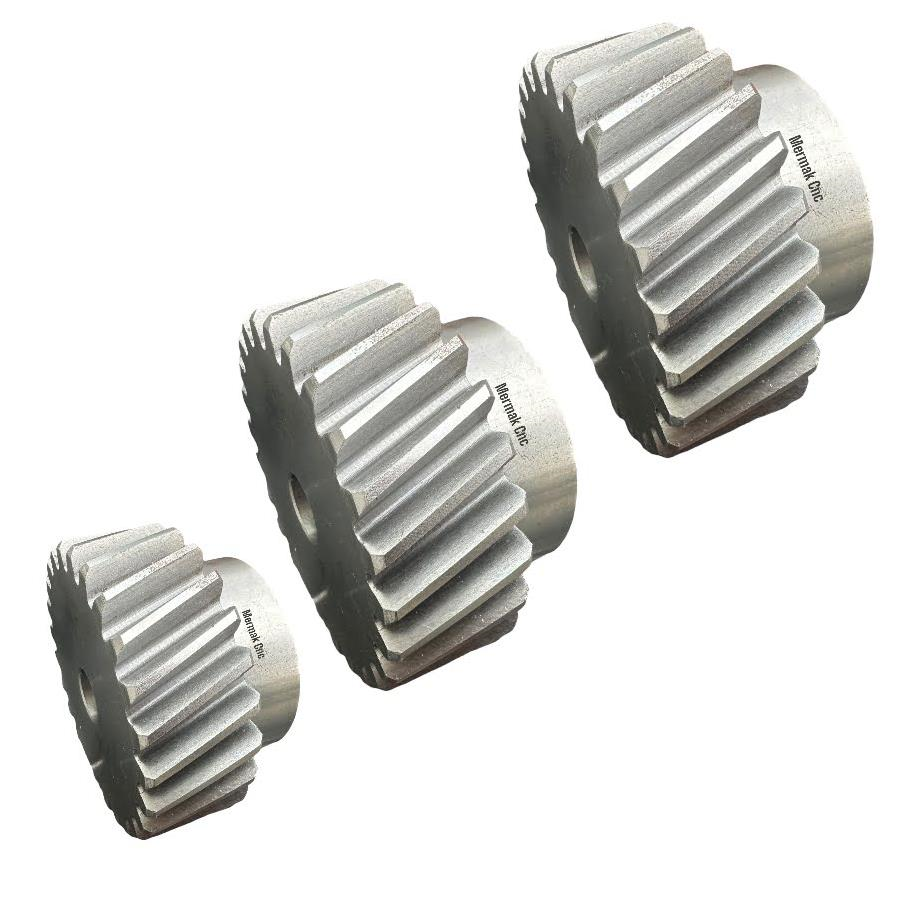

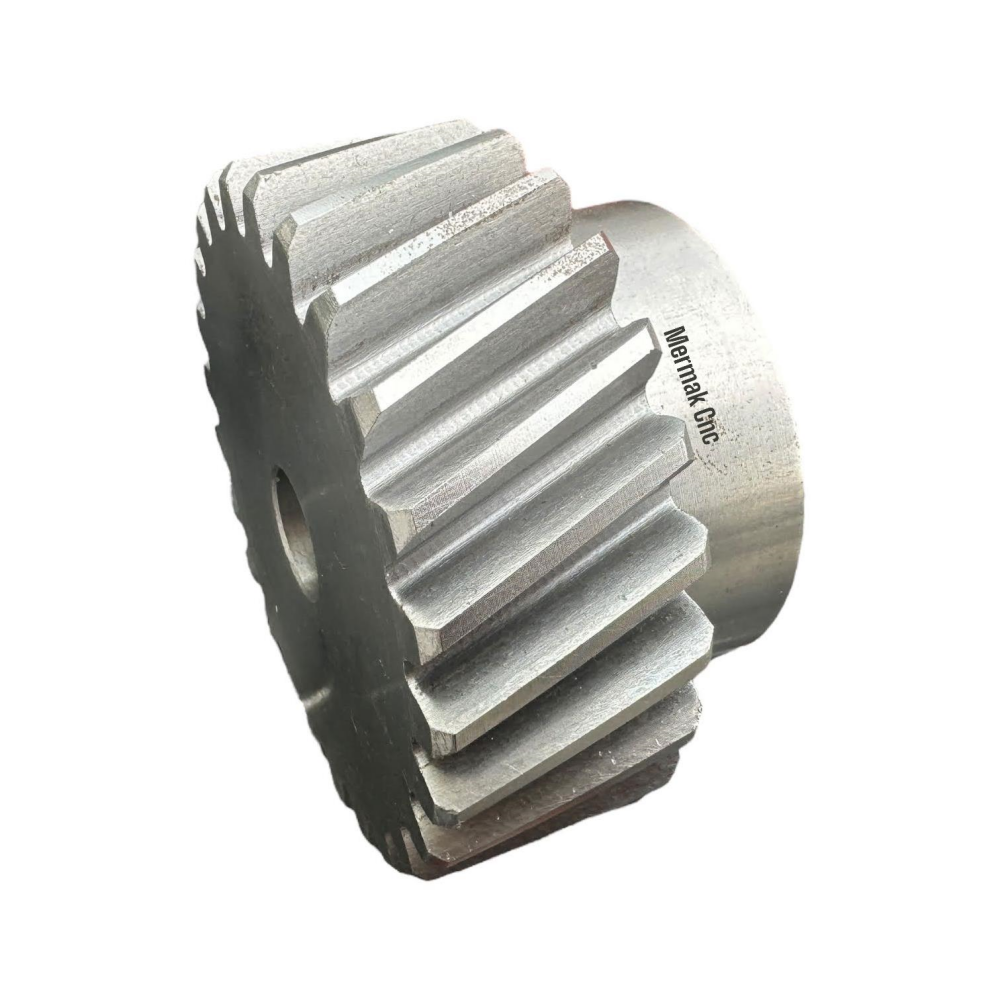

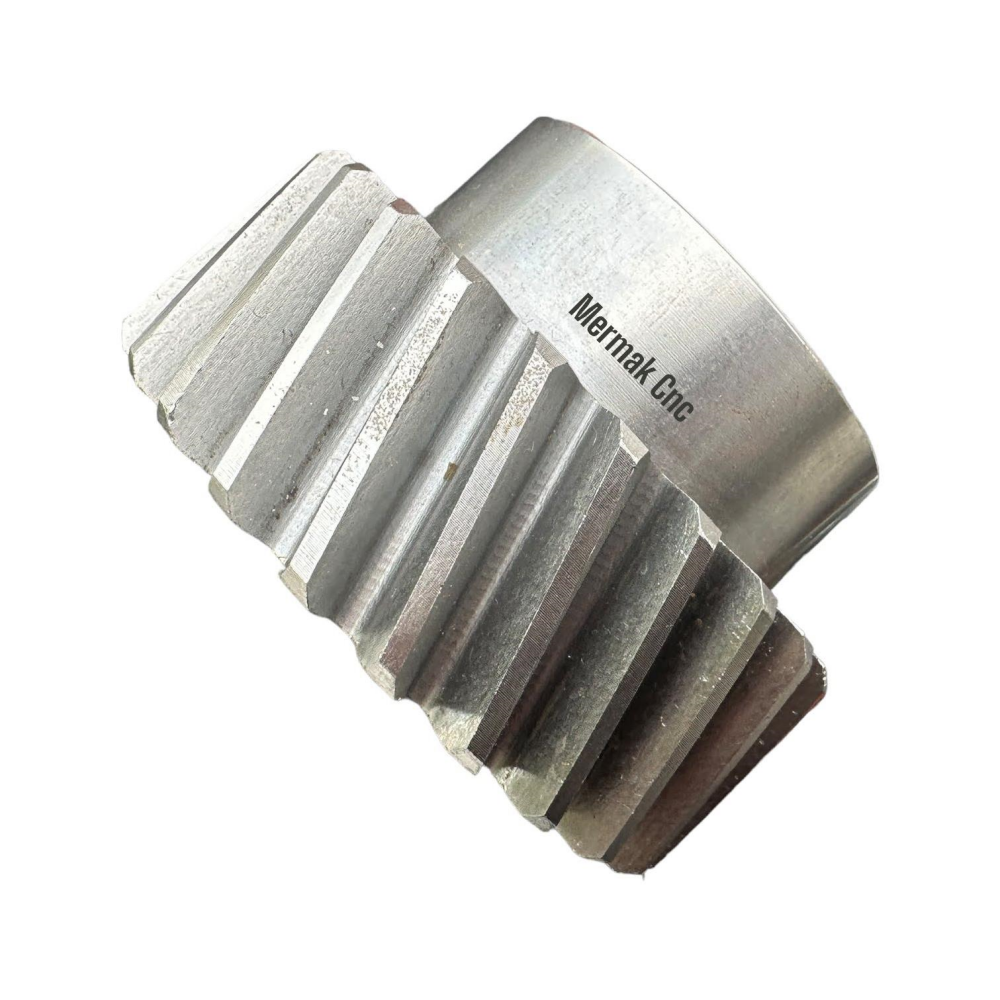

Mermak CNC'nin üstün mühendislik standartlarıyla üretilen M3 Z20 Diş Pilot Delikli Helis Pinyon, endüstriyel otomasyon sistemlerinde dönme hareketini hassas ve yüksek verimli doğrusal harekete dönüştürmek üzere tasarlanmış kritik bir güç aktarım bileşenidir. Kremayer dişli sistemlerinin ayrılmaz bir parçası olarak, bu pinyon dişli, modül (M) ve diş sayısı (Z) gibi temel parametreleriyle, özellikle yüksek tork ve hız gerektiren uygulamalarda ideal bir çözüm sunar. Helis diş yapısı, düz dişlilere kıyasla daha fazla dişin aynı anda temasta olmasını sağlayarak yükü daha geniş bir alana yayar, bu da daha pürüzsüz, sessiz çalışma ve artırılmış yük taşıma kapasitesi anlamına gelir.
Bu özel pinyon, M3 modül değeri ile endüstriyel standartlarda geniş bir kremayer dişli yelpazesiyle uyumluluk sağlar ve 20 diş sayısı, belirli hız oranları ve tork aktarımı için optimize edilmiştir. "Pilot Delikli" tasarımı, kullanıcılara mil çapı ve anahtar yuvası gibi özel montaj gereksinimlerine göre hassas işleme esnekliği sunarak, sistem entegrasyonunu kolaylaştırır ve maliyet etkinliğini artırır. Yüksek kaliteli alaşımlı çelikten imal edilmiş ve özel ısıl işlem görmüş bu pinyon, aşınmaya ve yorulmaya karşı üstün direnç göstererek, sürekli ve ağır çalışma koşullarında dahi uzun ömürlü ve güvenilir performans vaat eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
M3 Z20 Helis Pinyon, CNC torna, freze, lazer kesim ve plazma kesim tezgahlarının X, Y, Z eksenlerinde hassas ve dinamik doğrusal hareket sağlamak için idealdir. Yüksek hızlı ve pürüzsüz hareket kabiliyeti sayesinde robotik kollar, otomatik montaj hatları ve endüstriyel otomasyon sistemlerinde konumlandırma doğruluğunu ve tekrarlanabilirliği artırır.
Gantry (köprülü) vinçler, otomatik depolama ve geri alma sistemleri (AS/RS), konveyör hatları ve endüstriyel asansörler gibi ağır yük taşıma mekanizmalarında kritik rol oynar. Helis diş yapısının sunduğu yüksek yük kapasitesi ve sessiz çalışma, bu tür sistemlerde güvenilir ve kesintisiz operasyon sağlar.
Helis dişlilerin daha fazla diş temas noktası sayesinde sürtünme kayıpları minimize edilir, bu da güç aktarımında maksimum verimlilik ve enerji tasarrufu sağlar. Daha az ısı üretimi, sistemin uzun süreli stabil çalışmasına katkıda bulunur.
Yüksek kaliteli alaşımlı çelik malzeme seçimi ve özel ısıl işlem uygulamaları, pinyonun aşınma, darbe ve yorulma direncini artırır. Bu sayede, zorlu endüstriyel ortamlarda bile uzun yıllar boyunca güvenilir ve kesintisiz performans sergiler.
M3 modül standardı ve pilot delikli tasarımı, farklı mil çaplarına ve montaj konfigürasyonlarına kolayca adapte olabilme esnekliği sunar. Bu, mevcut sistemlere sorunsuz entegrasyonu ve özel makine tasarımlarında hızlı adaptasyonu mümkün kılar.
"M3" pinyonun modülünü (diş boyutunu) belirtir, yani dişler arasındaki mesafeyi ve dolayısıyla kremayerin diş boyutuyla birebir uyumlu olması gerektiğini gösterir. "Z20" ise pinyonun 20 dişe sahip olduğunu ifade eder. Uyum için kullanacağınız kremayerin de M3 modül olması şarttır. Farklı modüllerdeki dişliler birbiriyle çalışmaz.

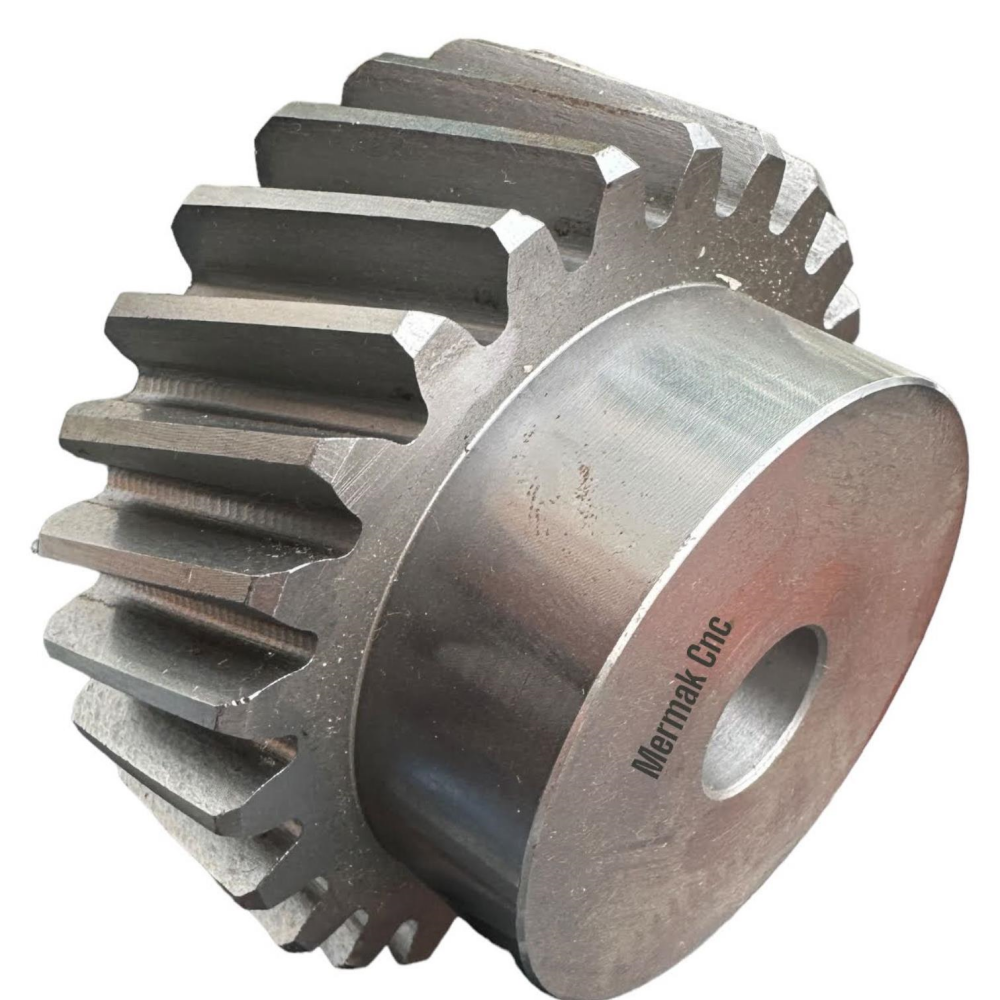

Ürün "pilot delikli" olarak geldiği için merkezinde önceden açılmış bir delik bulunur. Bu delik genellikle standart bir çapta olup, sizin motor şaftınızın çapına göre tornada işlenerek genişletilmesi veya adaptör kullanılması gerekebilir. Bağlantı için setskur (grub screw) veya kamalı mil bağlantısı için gerekli işleme yapılmalıdır. Hassas bir montaj için profesyonel yardım almanızı öneririz.
Helis pinyonların dişleri düz değil, açılı bir yapıya sahiptir. Bu sayede dişler kremayer ile kademeli olarak temasa geçer, bu da darbe yükünü azaltır, daha sessiz çalışma sağlar ve daha yüksek torkları daha pürüzsüz bir şekilde aktarabilir. M3 Z20 helis pinyon bu yapısıyla özellikle yüksek hızlı ve hassasiyet gerektiren uygulamalarda titreşimi ve gürültüyü minimize eder.
Pinyon dişliler, motorun ilk hareketini aktaran ve daha hızlı dönen parçalar olduğu için aşınmaya daha yatkındır. Ömrünü uzatmak için doğru yağlama (uygun viskozitede endüstriyel dişli yağı), düzenli bakım, kremayer ile doğru hizalama ve aşırı yükten kaçınmak kritik öneme sahiptir. Ayrıca, çalışma ortamının toz ve nemden arındırılmış olması da ömrünü olumlu etkiler.
Endüstriyel uygulamalarda genellikle lityum bazlı gresler veya özel dişli yağları tercih edilir. Pinyonun çalışma koşullarına (hız, yük, sıcaklık) bağlı olarak doğru yağ seçimi önemlidir. Yağlama sıklığı ise uygulama yoğunluğuna ve ortam koşullarına göre değişmekle birlikte, genellikle haftalık veya aylık görsel kontrol ve eksikse tamamlama şeklinde olmalıdır.
Hassas uygulamalarda backlash (boşluk) mümkün olduğunca az olmalıdır (genellikle birkaç mikron). Aşırı boşluk hareket hatasına ve titreşime yol açarken, hiç boşluk olmaması dişlilerde sıkışmaya ve aşırı ısınmaya neden olur. Ayarlama, pinyonun kremayere olan mesafesini mikro ayar vidaları veya şimler (pullar) ile hassas bir şekilde yaparak gerçekleştirilir. Üretici tavsiyeleri dikkate alınmalıdır.
Bu pinyonun tork taşıma kapasitesi, kullanılan malzeme, dişlerin sertliği ve uygulama hızı gibi birçok faktöre bağlıdır. Genel olarak M3 modül ve 20 dişli helis pinyonlar, CNC tezgahları ve otomasyon sistemleri gibi orta ila ağır yük uygulamalarında yüksek performans sunar. Spesifik değerler için projenizin dinamik yük ve hız gereksinimlerini Mermak CNC teknik ekibiyle paylaşmanız en doğru bilgiyi sağlayacaktır.
Evet, pinyonlar daha hızlı döndükleri için daha fazla döngüye maruz kalır ve bu da aşınma riskini artırır. Bu riski azaltmak için: Doğru malzeme seçimi (sertleştirilmiş çelik gibi), optimum yağlama, doğru hizalama ve montaj, yük kapasitesinin üzerinde çalıştırmama ve periyodik kontrol ile gerekirse erken değişim önemlidir.
Mermak CNC Marketi üzerinden "M3 Z20 Diş Pilot Delikli Helis Pinyon" barkod numarası (8692024015256) ile yedek parça temini yapabilirsiniz. Değişim işlemi genellikle mekanik montaj bilgisi gerektirir. Eğer pilot delik özel olarak işlenmişse, yeni pinyonun da aynı ölçülerde işlenmesi gerekebilir. Hassas bir değişim için teknik servis desteği almanız önerilir.
Bu durum genellikle yanlış montaj veya hizalama kaynaklıdır:
Evet, önemli olan hem pinyonun hem de kremayerin aynı modül (M3) ve helis açısına sahip olmasıdır. Eğer modül ve helis açısı uyumluysa, farklı markaların ürünleri arasında genellikle bir uyumsuzluk yaşanmaz. Ancak, tam uyumu garanti etmek için her iki parçanın da teknik özelliklerini karşılaştırmak her zaman en doğrusudur.
Mermak CNC olarak sunduğumuz M3 Z20 helis pinyonlar, endüstriyel standartlarda yüksek dayanıklılığa sahip çelik alaşımlarından üretilmektedir. Aşınma direncini artırmak ve uzun ömürlü kullanım sağlamak amacıyla, kritik bölgelere özel ısıl işlemler (örneğin indüksiyon sertleştirme) uygulanmış olabilir. Detaylı malzeme ve sertlik bilgileri için teknik veri sayfamıza bakabilir veya Mermak CNC destek ekibiyle iletişime geçebilirsiniz.
M3 Z20 helis pinyonlar, genel endüstriyel kullanım koşullarına dayanacak şekilde tasarlanmıştır. Ancak aşırı yüksek sıcaklıklar (malzemenin tavlama noktasını aşan) veya yüksek nem/korozif ortamlar, yağlama maddesinin özelliklerini bozabilir, aşınmayı hızlandırabilir veya korozyona neden olabilir. Bu tür ortamlarda özel yüksek sıcaklık gresleri veya paslanmaz çelik versiyonları gibi ek koruyucu önlemler gerekebilir.
