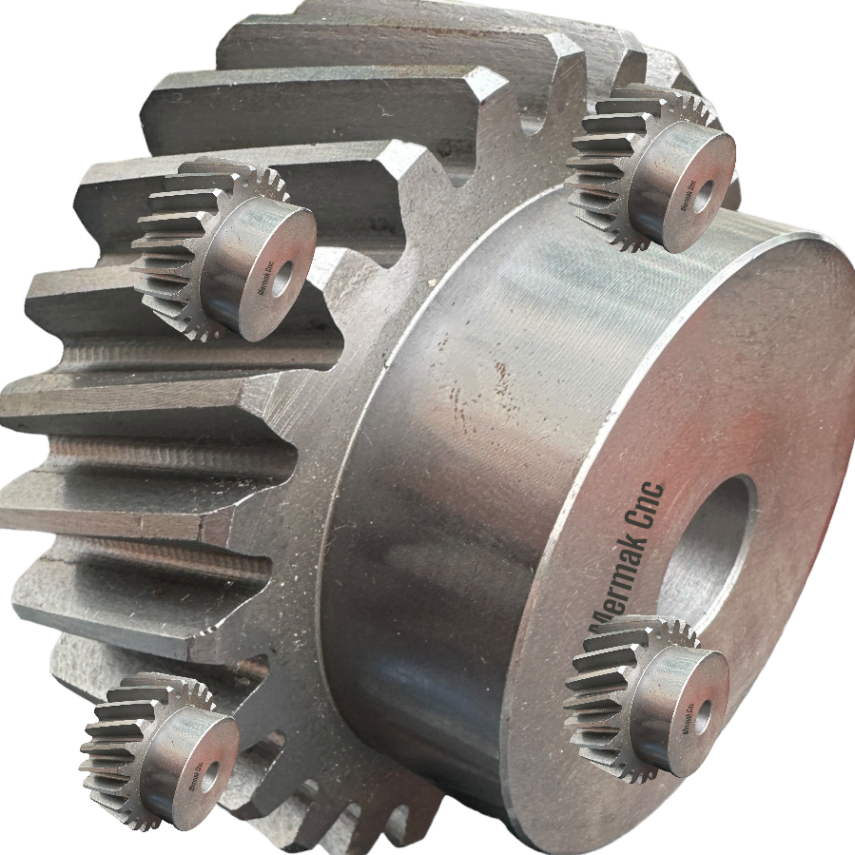

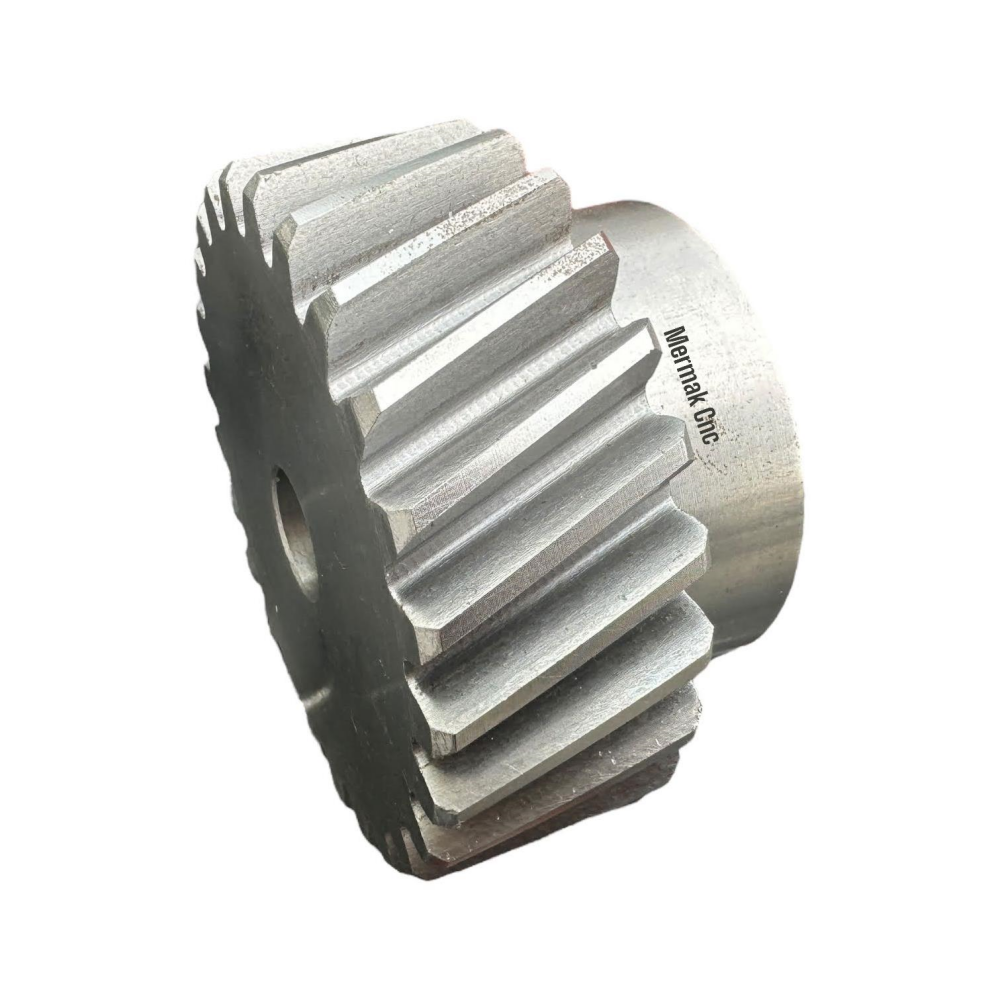

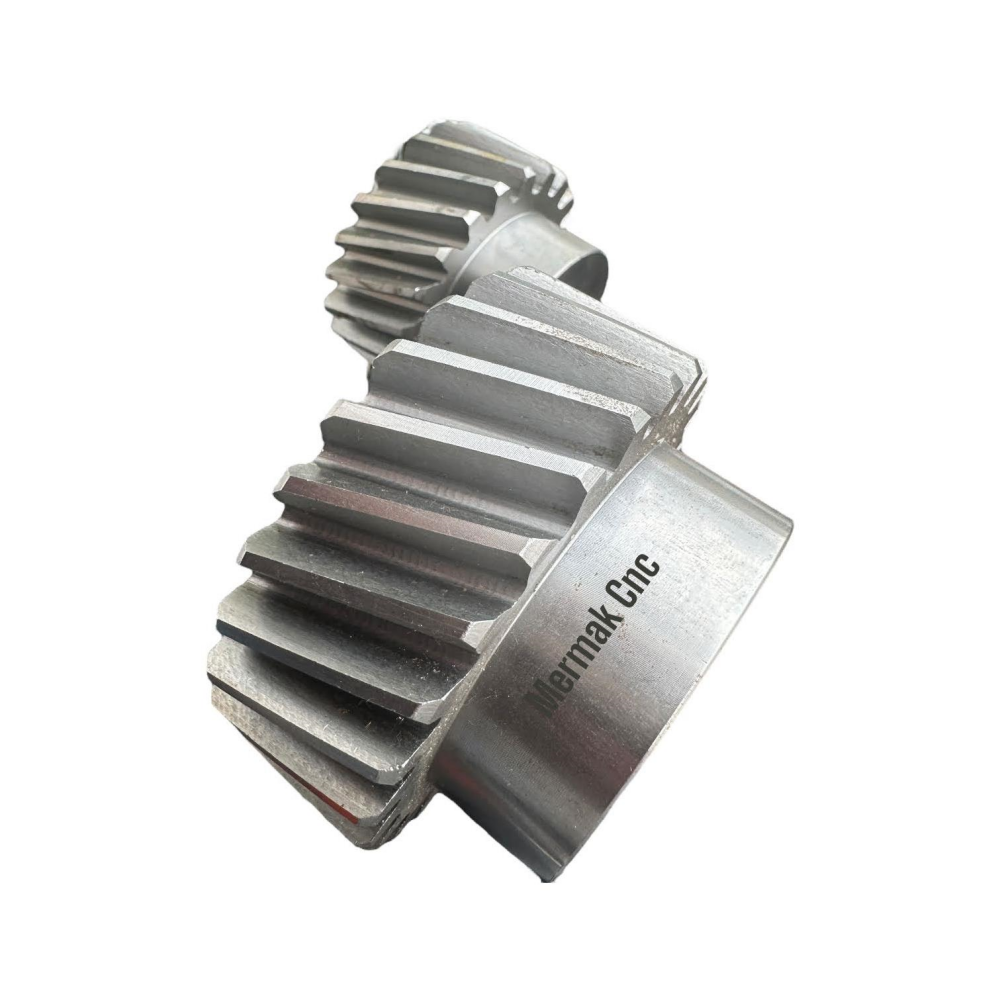

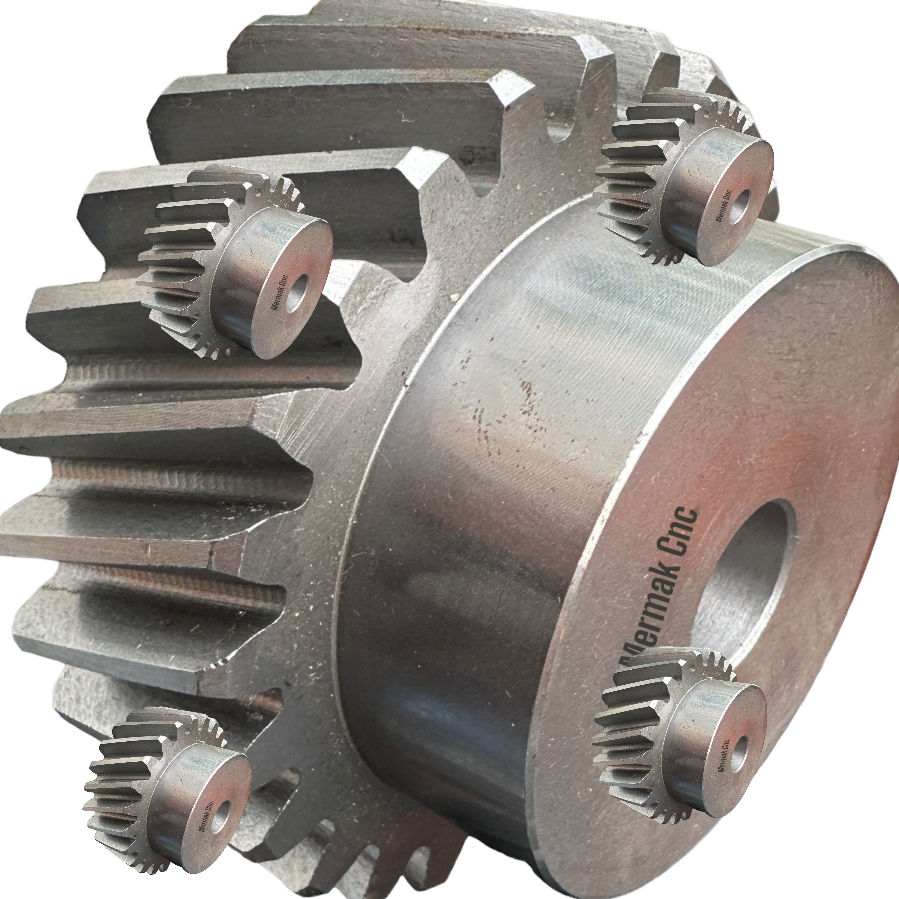

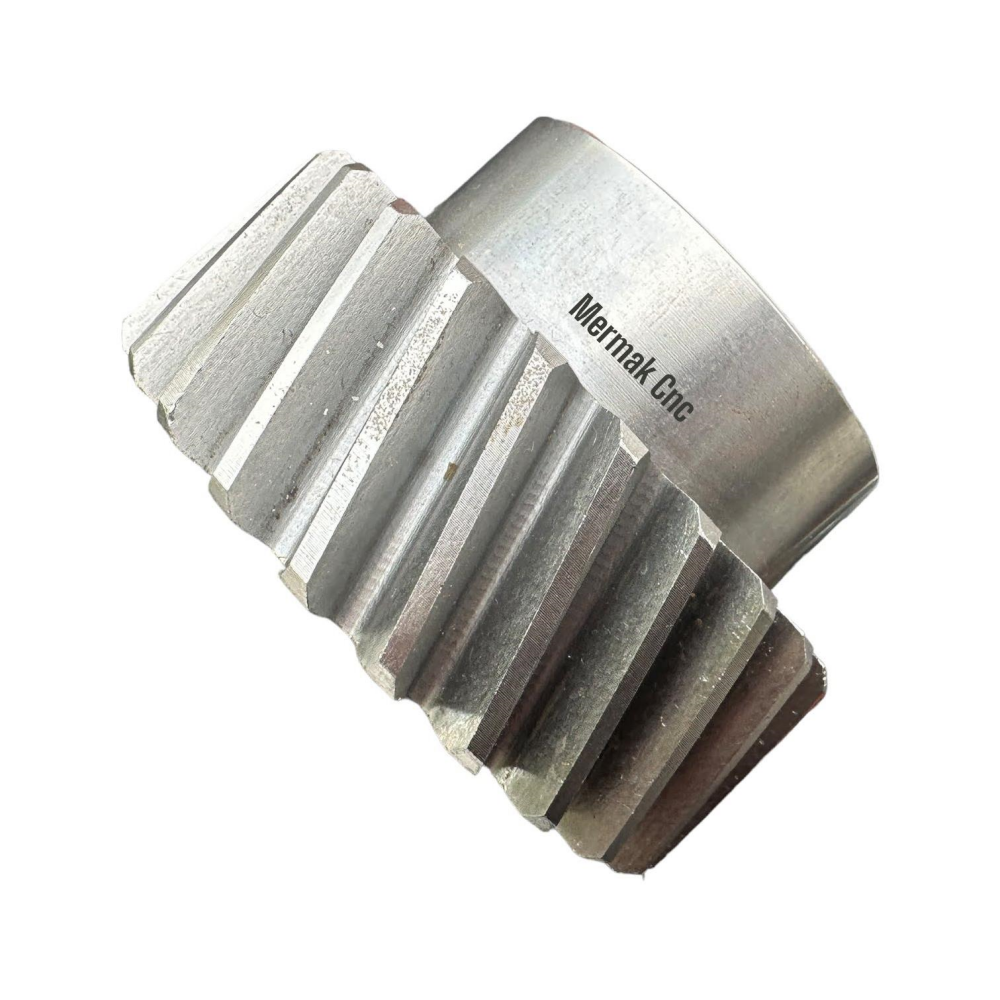

M3 Z22 Diş Pilot Delikli Helis Pinyon

M3 Z22 helis pinyonunuzu, aynı M3 modül değerine ve helis diş tipine sahip bir kremayer dişli ile eşleştirmeniz gerekir. Dişli sisteminin düzgün, sessiz ve verimli çalışması için modül, diş tipi ve helis açısının uyumlu olması kritik öneme sahiptir.

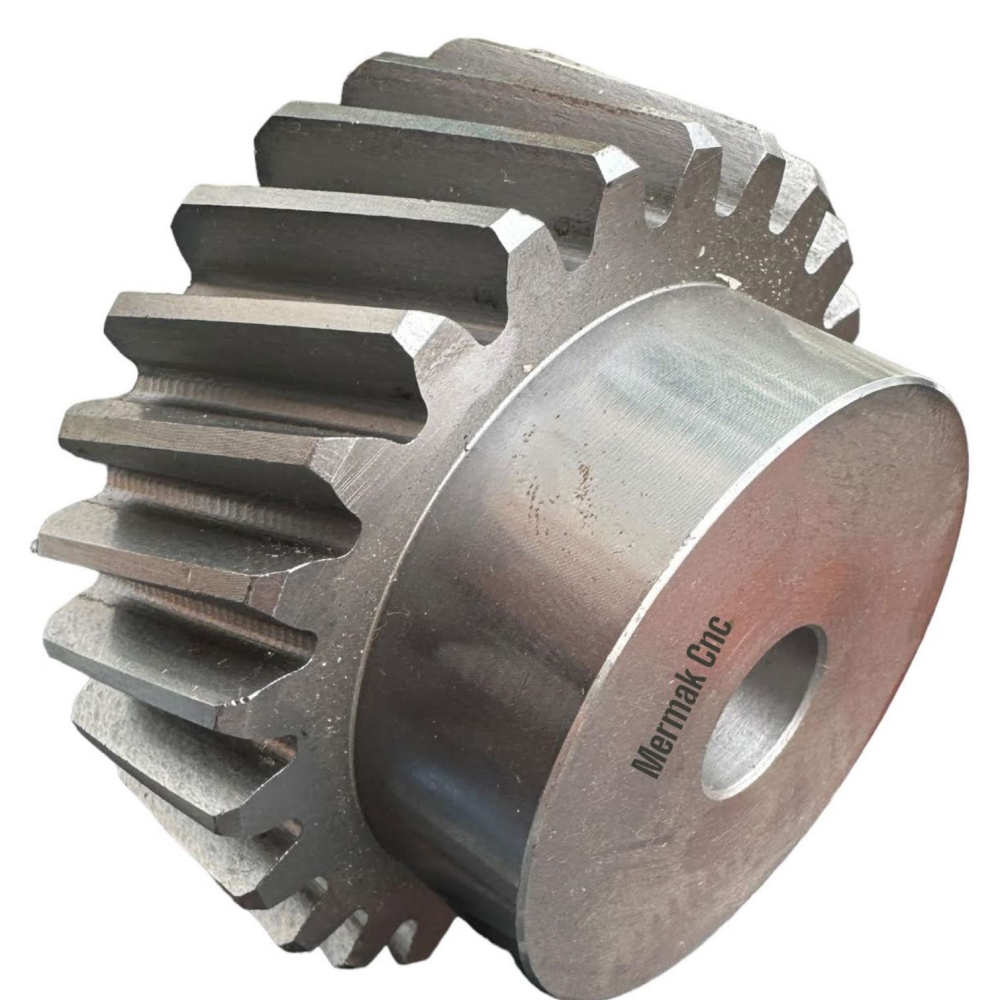

"Pilot Delikli" ifadesi, pinyonun merkezinde, nihai şaft çapına göre işlenmemiş, standart bir ön delik bulunduğu anlamına gelir. Bu deliği, motor şaftınızın tam çapına uygun şekilde hassas bir torna veya freze işlemiyle genişletmeniz, anahtar yuvası açmanız veya setskur (grub screw) için diş çekmeniz gerekmektedir. Bu işlemi, hassas işleme yeteneğine sahip bir atölyede yaptırmanız montaj kalitesi için çok önemlidir.

Helis pinyonlar, dişlerinin açılı yapısı sayesinde düz pinyonlara göre daha sessiz çalışır, daha yüksek yük taşıma kapasitesi sunar ve dişler arasında daha fazla temas yüzeyi olduğu için daha pürüzsüz ve hassas hareket sağlar. Özellikle CNC tezgahlarında titreşimi azaltarak daha iyi yüzey kalitesi, daha az aşınma ve daha uzun sistem ömrü gibi avantajlar sunar.

Bir turda katedilen lineer mesafe, modül (M) çarpı pi (π) çarpı diş sayısı (Z) formülüyle hesaplanır. M3 Z22 helis pinyonunuz için bu hesaplama: 3 mm (Modül) × 3.14159 (Pi) × 22 (Diş Sayısı) = yaklaşık 207.34 mm/tur olacaktır.

Pinyon dişliler, dişli çark sisteminde genellikle ana dişliye göre daha hızlı döndüğü ve torku ilk ilettiği için aşınmaya daha yatkın parçalardır. Mermak CNC olarak sunduğumuz pinyonlar, endüstriyel uygulamalara uygun, dayanıklı malzemelerden üretilmektedir. Tam malzeme spesifikasyonları ve sertlik değerleri için ürün teknik detaylarını inceleyebilir veya teknik ekibimizle iletişime geçebilirsiniz. Aşınma ömrü, uygulama yükü, çalışma hızı ve düzenli, doğru yağlama gibi faktörlere bağlıdır.

Kremayer ve pinyon dişlilerde, özellikle yüksek yük ve hız altında çalışan sistemlerde uygun ve düzenli yağlama kritik öneme sahiptir. Genellikle endüstriyel dişli yağları veya özel dişli gresleri kullanılır. Uygulamanızın çalışma koşullarına (sıcaklık, yük, hız) göre doğru viskoziteye sahip bir yağlayıcı seçmek için üretici tavsiyelerini ve sisteminizin gereksinimlerini göz önünde bulundurmalısınız.

Pinyonun tork kapasitesi veya taşıyabileceği maksimum yük, kullanılan malzeme kalitesine, dişlerin yüzey sertliğine, uygulama hızına, çevre koşullarına ve montaj hassasiyetine göre değişiklik gösterir. Bu tür hesaplamalar için projenizin dinamiklerini ve pinyonun tam malzeme özelliklerini göz önünde bulundurarak detaylı mühendislik hesaplamaları yapılması veya teknik destek ekibimizle iletişime geçilmesi önerilir.

Pinyon dişliler genellikle her iki yönde de çalışacak şekilde tasarlanmıştır. Ancak, helis dişlilerde dişlerin açısı nedeniyle yük altında belirli bir aksiyal (eksenel) itme kuvveti oluşur. Bu kuvvetin motor yatakları veya montaj sistemi tarafından doğru şekilde karşılandığından emin olunmalıdır. Doğru montaj, uygun yataklama ve düzenli yağlama ile ters yönde kullanımda performans veya ömürde belirgin bir düşüş beklenmez.

Diş boşluğu (backlash) ayarı, sistemin hassasiyeti, titreşimsiz çalışması ve ömrü için çok önemlidir. Genellikle, pinyon ve kremayer arasında çok küçük, hissedilebilir bir boşluk kalacak şekilde ayar yapılır. Bu boşluk, dişlilerin rahat dönmesini ve ısıl genleşmeden etkilenmemesini sağlar. Ayar yapılırken bir komparatör saati kullanılması ve hareket boyunca boşluğun sabit kaldığından emin olmak için tüm strok boyunca kontrol edilmesi tavsiye edilir.

Mermak CNC Market'ten aldığınız tüm ürünlerde olduğu gibi, M3 Z22 Helis Pinyon için de üretici garantisi geçerlidir. Ürününüzde üretimden kaynaklı bir hata tespit etmeniz durumunda, fatura veya ürün barkod numarası (8692024015270) ile birlikte teknik servisimizle iletişime geçebilirsiniz. Garanti koşulları ve detayları için web sitemizdeki garanti politikasını incelemeniz tavsiye edilir.

Mermak CNC Market olarak geniş bir kremayer dişli ve pinyon portföyüne sahibiz. M3 modül ve helis tipte farklı diş sayısına sahip pinyon dişlileri veya diğer yedek parçalar için web sitemizi kontrol edebilir veya teknik satış ekibimizle iletişime geçerek stok durumu ve uyumlu ürünler hakkında bilgi alabilirsiniz.

Pinyon dişliler, doğru montaj ve kullanım koşullarında uzun ömürlüdür. Ancak, yanlış montaj, aşırı yüklenme veya yetersiz yağlama gibi durumlarda dişlerde hasar oluşabilir. Bu tür durumlarda ürünün tamiri genellikle ekonomik veya teknik olarak mümkün olmayabilir. En uygun çözüm, yeni bir pinyon ile değişimi olacaktır. Ürün Barkod No (8692024015270) ile kolayca yeni sipariş verebilir veya teknik destek için bize ulaşabilirsiniz.

Bu tarz standart pinyon dişlileri için, her uygulamanın farklı motor ve şaft entegrasyonu gerektirmesi nedeniyle genel bir montaj kılavuzu bulunmamaktadır. Ancak, "Pilot Delikli" yapısı nedeniyle şafta uygun hale getirme işlemi için hassas işleme gerekmektedir. Detaylı teknik çizimler veya kritik ölçüler için ürün sayfasındaki teknik detayları inceleyebilir veya spesifik projeniz için mühendislik desteği almak üzere Mermak CNC teknik ekibiyle iletişime geçebilirsiniz.
