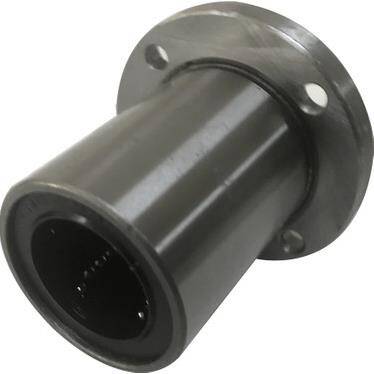

LMEF 50 UU Lineer Rulman, endüstriyel otomasyon sistemlerinde 50 mm çapındaki millerin üzerinde hassas ve düşük sürtünmeli doğrusal hareket sağlamak üzere özel olarak tasarlanmış yüksek performanslı bir bileşendir. Modern üretim hatları, robotik uygulamalar, CNC makineleri ve özel makine imalatı gibi alanlarda, sistemin konumlandırma doğruluğunu, tekrarlanabilirliğini ve genel verimliliğini maksimize etmek için kritik bir rol oynar. Bu flanşlı lineer rulman, yüksek yük taşıma kapasitesi ve uzun servis ömrü ile zorlu endüstriyel koşullarda dahi kesintisiz operasyon vaat eder.
Ürünün mühendislik yapısı, sertleştirilmiş bilya yolları ve optimize edilmiş bilya sirkülasyon sistemi sayesinde minimum sürtünme katsayısı ile akıcı bir hareket kabiliyeti sunar. Özellikle taşlanmış g6-h6 toleransındaki millerle kullanıldığında, hassas konumlandırma ve titreşimsiz çalışma elde edilir. Entegre UU tipi kauçuk keçeler, rulmanın iç yapısını toz, kir, talaş ve nem gibi çevresel etkenlerden koruyarak bakım aralıklarını uzatır ve rulmanın ömrünü önemli ölçüde artırır. Bu özellikler, LMEF 50 UU'yu güvenilirlik ve dayanıklılık arayan mühendislik projeleri için ideal bir seçim haline getirir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, sistem tasarımında temel referans noktalarıdır ve optimum performans için dikkatle değerlendirilmelidir:
LMEF 50 UU, montaj hatlarında, malzeme taşıma konveyörlerinde ve paketleme makinelerinde ürünlerin hassas bir şekilde konumlandırılması ve taşınması için kritik bir bileşendir. Yüksek tekrarlanabilirlik ve güvenilirlik gerektiren robotik uygulamalarda da, robot kollarının doğrusal eksenlerinde stabilite ve akıcı hareket sağlamak amacıyla tercih edilir.
Küçük ve orta ölçekli CNC routerlar, lazer kesim makineleri, 3D yazıcılar ve endüstriyel robot kollarının doğrusal eksenlerinde hassas hareket ve stabilite sağlamak için idealdir. Örneğin, bir CNC router'ın Z ekseninde takımın yukarı-aşağı hareketini hassas bir şekilde yönlendirerek işleme kalitesini artırır.
Gıda işleme makineleri, tekstil makineleri, medikal cihazlar ve laboratuvar ekipmanları gibi özel üretim hatlarında, ürünlerin veya bileşenlerin belirli bir hat üzerinde kontrollü ve pürüzsüz bir şekilde hareket etmesini sağlar. Özellikle temiz oda veya zorlu ortam koşullarında, UU tipi sızdırmazlık sayesinde güvenilir performans sunar.
Düşük sürtünme katsayısı sayesinde mekanik sistemdeki enerji kaybını minimize eder, bu da motor yükünü azaltır ve genel enerji verimliliğini artırır. Akıcı ve hızlı hareket kabiliyeti, üretim çevrim sürelerini kısaltarak operasyonel verimliliği maksimize eder.
Yüksek kaliteli alaşımlı çelikten imal edilmiş sertleştirilmiş bilya yolları ve optimize edilmiş tasarım, ağır yükler ve sürekli çalışma koşulları altında bile üstün aşınma direnci sağlar. UU tipi sızdırmazlık elemanları ile birlikte, rulmanın ömrünü uzatarak bakım ve değiştirme maliyetlerini önemli ölçüde düşürür.
Endüstriyel standartlara uygun boyutları ve flanşlı yapısı sayesinde, hem yeni makine tasarımlarına hem de mevcut otomasyon sistemlerine kolayca adapte edilebilir. Modüler yapısı, hızlı ve pratik montaj/demontaj imkanı sunarak kurulum süresini kısaltır ve işgücü maliyetlerini optimize eder.
Milin g6-h6 toleransında olması, LMEF50UU rulmanın iç bilya yollarıyla mil arasında optimal boşluk ve düşük sürtünme sağlaması için kritik öneme sahiptir. Bu, hassas konum tekrarlanabilirliği ve uzun servis ömrü için gereklidir. Yanlış tolerans, aşırı boşluk, titreşim veya sıkışma gibi sorunlara yol açabilir. Rulman yuvası için ise genellikle H7 toleransı önerilir; bu, rulmanın gövdeye sıkı bir geçme ile sabitlenmesini sağlar ve istenmeyen hareketleri engeller.
LMEF50UU rulmanın katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 3.82 kN, statik yük kapasitesi ise 7.94 kN mertebesindedir. Dinamik yük kapasitesi, rulmanın belirli bir ömür beklentisiyle sürekli hareket halindeki bir yükü ne kadar taşıyabileceğini gösterirken, statik yük kapasitesi ise rulmanın hareket etmeden, yani sabit dururken deforme olmadan taşıyabileceği maksimum yükü ifade eder. Uygulamanızdaki en yüksek anlık yükleri ve çalışma döngüsünü bu değerlerle karşılaştırarak doğru rulman seçimini yapmanız önemlidir.
LMEF50UU lineer rulmanın uzun ömürlü ve verimli çalışabilmesi için mil yüzey sertliği genellikle 58–62 HRC aralığında olmalıdır. Ayrıca, milin taşlanmış ve tercihen krom kaplı olması, bilya yollarıyla sürtünmeyi minimize eder, aşınmayı azaltır ve paslanmaya karşı ek koruma sağlar. Düşük sertlik veya kötü yüzey kalitesi, rulmanın bilyalarının mile zarar vermesine ve erken aşınmaya yol açabilir.
Yüksek hız ve ivmelerde LMEF50UU rulmanın performansı ve ömrü üzerinde ek stres oluşur. Bu tür uygulamalarda, yağlama aralığının kısaltılması ve uygun viskozitede, yüksek hızlı uygulamalara özel gres veya yağ kullanılması kritik öneme sahiptir. Ayrıca, milin doğruluğu ve paralelliği daha da önem kazanır; montaj öncesi detaylı hizalama kontrolleri yapılmalıdır. Gerekirse, daha yüksek yük kapasiteli veya özel tasarımlı lineer rulman seçenekleri de değerlendirilmelidir.
LMEF50UU modelindeki "UU" tipi kauçuk keçeler, genel toz ve kir girişine karşı temel bir koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlara sahip tozlu ortamlarda, bu temel koruma yeterli olmayabilir. Rulmanın ve milin ömrünü ciddi şekilde uzatmak için, lineer mil üzerini körük, kapak veya sac muhafaza gibi ek koruyucu elemanlarla kapatmanız şiddetle tavsiye edilir. Bu, kirleticilerin rulman içine sızmasını engelleyerek arıza riskini azaltır.
Bir eksen üzerinde birden fazla rulman bloğu kullanıldığında, bloklar arası mesafe, taşıyacağınız yükün dağılımı ve sistemin rijitliği doğrudan etkilenir. Yükün rulmanlar arasında eşit dağıtılması, aşırı yüklenmeyi ve erken aşınmayı önler. Genellikle, rulman blokları arasına eşit mesafe bırakılır ve yükün ağırlık merkezinin bu mesafe içinde kalmasına özen gösterilir. Detaylı hesaplamalar ve simülasyonlar, sistemin dinamiklerini optimize etmek için mühendislik notlarında belirtildiği gibi yapılmalıdır; gerekirse Mermak CNC teknik ekibinden destek alabilirsiniz.
Mil doğruluğu ve paralellik hataları, LMEF50UU rulmanın ömrünü ve performansını doğrudan etkileyen en kritik faktörlerdendir. Yanlış hizalama, rulman üzerinde dengesiz yük dağılımına, aşırı sürtünmeye, gürültüye, titreşime ve bilya yollarında erken aşınmaya neden olur. Bu da rulmanın ömrünü önemli ölçüde kısaltır ve sistemin hassasiyetini düşürür. Bu nedenle, montaj öncesi milin hizalama ve paralellik kontrolünün titizlikle yapılması, mühendislik notlarımızda da belirtildiği üzere hayati öneme sahiptir.
LMEF50UU lineer rulman, mil ve gövde toleranslarına uygun tasarlandığında sessiz çalışma potansiyeline sahiptir. Sessiz bir sistem için en önemli faktörler, milin g6-h6 toleransında ve yuvanın H7 toleransında olması, milin yüzey kalitesinin yüksek olması ve montajda milin mükemmel şekilde hizalanmasıdır. Ayrıca, yeterli ve doğru viskozitede gres kullanımı, sürtünmeyi azaltarak gürültüyü minimize etmeye yardımcı olur. Titreşim emici montaj elemanları da ek fayda sağlayabilir.
LMEF50UU rulman, montaj öncesi üretici tarafından genellikle ön greslenmiş olarak gelir. Yoğun kullanım ve yüksek hızlarda, periyodik bakım kapsamında lineer rulmanlar için özel olarak formüle edilmiş, uygun viskozitede lityum sabunlu veya sentetik greslerin kullanılması tavsiye edilir. Yağlama periyotları ise çalışma ortamı (toz, nem), yük, hız, sıcaklık ve çalışma süresi gibi faktörlere bağlı olarak değişir. Genellikle kullanım kılavuzlarında veya üretici tavsiyelerinde belirtilen aralıklar başlangıç noktası alınmalı, ancak uygulamanın gerçek koşullarına göre ayarlanmalıdır.
LMEF50UU rulmanın servis ömrünü en çok etkileyen faktörler; uygulanan yük, çalışma hızı, milin yüzey kalitesi ve sertliği, doğru mil/gövde toleransları, montajdaki hizalama hataları, ortam koşulları (toz, nem) ve düzenli, uygun yağlamadır. Ömrünü uzatmak için; katalogda belirtilen yük kapasitelerini aşmamak, milin mühendislik notlarında belirtilen özelliklere (58-62 HRC, taşlanmış, krom kaplı) uygun olduğundan emin olmak, doğru mil toleransı (g6-h6) ve yuva toleransı (H7) kullanmak, montajda kusursuz hizalama yapmak, tozlu ortamlarda ek koruma sağlamak (körük vb.) ve periyodik olarak uygun gresle yağlama yapmak gereklidir.
LMEF50UU lineer rulman, standart tip bir lineer rulman olduğu için modüler bir yapıya sahiptir. Bu, arızalanan veya ömrünü tamamlayan bir rulmanın, tüm sistemin sökülmesine gerek kalmadan kolayca değiştirilebilmesini sağlar. Modüler yapı, aynı zamanda stok yönetimini de basitleştirir, çünkü standart parçalar daha yaygın bulunur ve daha uygun maliyetli olabilir. Bu özellik, bakım ve onarım süreçlerinde zaman ve maliyet avantajı sunar.
Evet, 50 mm mil çapı sınıfındaki LM/LME serisi rulmanlar, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi/profesyonel projelerde en yaygın kullanılan lineer yatak çözümlerindendir. Düşük sürtünmeli lineer hareket ve hassas konumlandırma yetenekleri sayesinde, bu tür uygulamalar için ideal bir seçenektir. Ancak projenizin dinamik yük, hız ve hassasiyet gereksinimlerini göz önünde bulundurarak LMEF50UU'nun özelliklerinin yeterli olduğundan emin olmalısınız.
Lmef 50 Uu Lineer Rulman gibi standart lineer rulmanların sızdırmazlık elemanları (keçeler) genellikle rulmanla bir bütün olarak gelir ve ayrı olarak değiştirilmesi pek tercih edilmez. Aşınma durumunda genellikle tüm rulmanın değiştirilmesi önerilir. Ancak Mermak CNC olarak, ürünlerimizin yedek parça temini ve servis konularında müşterilerimize her zaman destek olmaya çalışıyoruz. Özel durumlar veya büyük projeler için teknik ekibimizle iletişime geçerek olası çözümleri ve destek seçeneklerini görüşebilirsiniz.
Mermak CNC olarak sattığımız tüm ürünlerde, üretim hatalarına karşı belirli bir garanti süresi sunmaktayız. LMEF50UU lineer rulman için geçerli garanti süresi ve detaylı koşullar, satın alma belgenizde veya ürünle birlikte gelen belgelerde belirtilmiştir. Garanti genellikle yanlış montaj, uygunsuz kullanım (aşırı yük, yüksek hız), yetersiz veya yanlış yağlama, mil toleranslarına uyulmaması, dış etkenlerden kaynaklanan hasarlar (darbe, korozyon) gibi kullanıcı hatasından kaynaklanan durumları kapsamaz. Detaylı garanti koşulları için lütfen satış ekibimizle iletişime geçiniz.
