Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

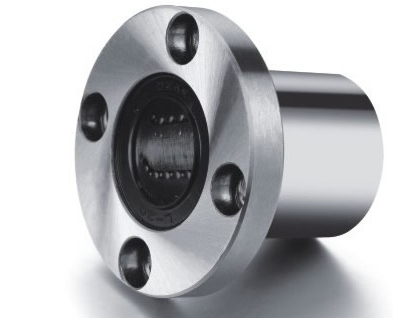

Lmef 25 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas, kararlı ve düşük sürtünmeli lineer hareket ihtiyaçlarını karşılamak üzere tasarlanmış, flanşlı tipte bir lineer rulmandır. 25 mm mil çapı için optimize edilmiş bu rulman, kompakt yapısı ve yüksek yük taşıma kapasitesi ile öne çıkar. Özellikle montaj kolaylığı sağlayan ön flanşlı gövde tasarımı sayesinde, hareketli arabaların veya eksen sistemlerinin alüminyum profil, levha veya plaka gibi düz yüzeylere doğrudan ve güvenli bir şekilde cıvatalanmasına imkan tanır. Bu özellik, tasarımcılara yerden tasarruf eden, sağlam ve estetik çözümler geliştirme esnekliği sunar.
Ürünün teknik performansı, uygun toleransta (g6–h6) taşlanmış millerle birleştiğinde maksimuma ulaşır; bu kombinasyon, olağanüstü düşük sürtünme kuvveti ve kritik uygulamalar için vazgeçilmez olan hassas konum tekrarlanabilirliği sağlar. LMEF 25 UU, tipik olarak 0.98 kN dinamik yük kapasitesi ve 1.57 kN statik yük kapasitesi sunarak, orta seviye yüklerin bulunduğu otomasyon ve makine uygulamalarında güvenilir bir performans sergiler. Çift taraflı kauçuk keçeli "UU" tipi sızdırmazlık, rulman içindeki hassas bilya yollarını toz, talaş ve diğer partiküllerden koruyarak servis ömrünü uzatır ve bakım ihtiyacını azaltır. Bu mühendislik yaklaşımı, özellikle zorlu endüstriyel ortamlarda kesintisiz operasyon sağlamak için kritik öneme sahiptir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Detaylı Bilgi ve Destek: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, rulmanın optimum çalışma koşullarında sergileyeceği performansı göstermektedir.
Lmef 25 Uu Lineer Rulman, özellikle alüminyum profil üzerine kurulu hafif eksen sistemleri için idealdir. Küçük CNC routerlar, 3D yazıcılar, lazer kesim makineleri ve pick-and-place robotları gibi kompakt otomasyon istasyonlarında XY masaları ve taşıyıcı arabaların hassas hareketini sağlamak için kullanılır. Flanşlı yapısı sayesinde, hareketli platformların ve işleme kafalarının doğrudan montajına olanak tanıyarak sistemin genel rijitliğini ve doğruluğunu artırır.
Bu lineer rulman, kamera, sensör, optik okuyucular veya ölçüm kafası taşıyan arabaların hassas konumlandırılması gereken uygulamalarda kritik rol oynar. Laboratuvar ortamlarında test düzenekleri, mikroskop tabla hareketleri veya analitik cihazlarda lineer kılavuz olarak kullanılır. Düşük sürtünme ve yüksek tekrarlanabilirlik özellikleri, bu tür hassas sistemlerde güvenilir ve tutarlı sonuçlar elde etmek için vazgeçilmezdir. Kompakt boyutu, dar alanlarda dahi entegrasyon kolaylığı sunar.
Düşük sürtünme katsayısı sayesinde enerji kaybını minimize eder, sistemin daha az güçle daha akıcı ve hızlı hareket etmesini sağlar. Bu, operasyonel maliyetleri düşürürken üretim hızını ve verimliliği artırır.
Sertleştirilmiş bilya yolları ve etkin UU tipi sızdırmazlık, rulmanın aşınma direncini artırır ve kirliliğe karşı korur. Bu sayede, düzenli bakım aralıkları uzar ve rulman değişim ihtiyacı azalır, uzun vadede yatırımınızın karşılığını fazlasıyla alırsınız.
Flanşlı tasarımı ve standart ölçüleri, mevcut veya yeni sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Modüler yapısı, montaj sürecini basitleştirir ve sistemin devreye alınma süresini kısaltır.
En iyi performans ve uzun ömür için mil yüzey sertliğinin genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olması önerilir. Bu, bilya yollarının aşınmasını en aza indirerek rulmanın verimli çalışmasını sağlar.
Mil doğruluğu ve paralellik hataları, rulmanın ömrünü doğrudan etkiler. Hatalı hizalama, bilya yollarında bölgesel aşırı yüklenmelere, erken aşınmaya ve yüksek sürtünmeye yol açarak rulmanın performansını düşürür ve ömrünü kısaltır. Montaj öncesi mutlaka hizalama kontrolü yapılmalıdır.
LMEF 25 UU lineer rulmanın tipik dinamik yük kapasitesi yaklaşık 0.98 kN, statik yük kapasitesi ise 1.57 kN mertebesindedir. Bu limitlerin aşılması, bilyaların ve bilya yollarının deformasyonuna, rulman ömrünün kısalmasına ve hatta ani arızalara neden olabilir. Uygulamanızın yük gereksinimlerini dikkatlice değerlendirmelisiniz.
Yüksek hız ve ivmelerde yağlama aralığı kısaltılmalı ve uygun viskozitede lineer rulman gresi veya yağı seçilmelidir. Genellikle lityum sabun bazlı gresler tercih edilir. Yoğun kullanımda periyodik bakım kapsamında gresin yenilenmesi tavsiye edilir. Mermak CNC teknik ekibimizden özel uygulama için gres önerisi alabilirsiniz.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı kritik öneme sahiptir. Yükün eşit dağıldığından ve blokların birbirine göre paralelliklerinin doğru olduğundan emin olunmalıdır. Aksi takdirde, bir rulman bloğu diğerlerinden daha fazla yüke maruz kalarak erken aşınabilir.
Sessiz çalışma, mil ve gövde toleranslarına uygun tasarımla sağlanır. Eğer normalden fazla ses geliyorsa, mil toleransının yanlış olması, yetersiz yağlama, aşırı yüklenme veya milin paralelliğinde sorun olması muhtemeldir. İlk olarak yağlamayı kontrol edin, ardından mil ve montaj doğruluğunu gözden geçirin.
LMEF 25 UU modeli, UU tip sızdırmazlık keçeleri sayesinde toz, talaş ve kir girişine karşı temel bir koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda lineer mil üzerini körük, kapak veya sac muhafaza ile korumak, rulmanın ömrünü ciddi şekilde uzatacaktır.
Gövde ucundaki flanş sayesinde rulman, levha, plaka veya alüminyum profil üzerine doğrudan civatalanarak kompakt bir araba tasarımı yapılmasına imkan verir. Montaj deliklerini doğru hizalayarak ve uygun sıkma torkuyla civataları sabitleyerek sağlam ve hassas bir bağlantı elde edebilirsiniz.
Uygun toleransta (g6–h6) taşlanmış mil ile kullanıldığında LMEF 25 UU, düşük sürtünme kuvveti ve yüksek hassasiyetle konum tekrarlanabilirliği sağlar. Bu, özellikle hassas ölçüm cihazları ve laboratuvar düzenekleri gibi uygulamalar için kritik bir avantajdır.
Rulman ömrü, çalışma yükü, hızı, yağlama kalitesi, mil doğruluğu ve çevresel koşullar gibi birçok faktöre bağlıdır. Sertleştirilmiş bilya yolları sayesinde uzun servis ömrü sunar. Doğru mühendislik hesaplamaları ve düzenli bakımla uzun yıllar sorunsuz çalışabilir.
LMEF serisi lineer rulmanlar, modüler yapısı sayesinde kolayca değiştirilebilir. Genellikle sadece rulman bloğunun kendisi değiştirilir. Mermak CNC olarak yedek parça tedariki konusunda destek sağlamaktayız, böylece üretim hattınızda kesinti yaşamazsınız.
Ürünlerimizin garanti koşulları Mermak CNC satış politikalarına göre değişmektedir. Tipik olarak lineer rulmanlar tamir edilmez, aşınan parçaları nedeniyle komple değiştirilmesi daha maliyet etkin ve güvenli bir çözümdür. Garanti ve değişim süreçleri için lütfen teknik servisimizle iletişime geçin.
LMEF 25 UU, genel lineer hareket uygulamaları için uygundur. Yüksek hız ve ivmelerde kullanıldığında, rulmanın ısınma durumu, yağlama aralığı ve yağ/gres viskozitesi daha kritik hale gelir. Aşırı ısınmayı önlemek ve ömrü uzatmak için daha sık yağlama ve uygun soğutma önlemleri gerekebilir.
Gövde yuvası için genellikle H7 toleransı önerilir. Bu tolerans, rulmanın yuvasına sıkı geçme ile sabitlenmesini sağlar, böylece çalışma sırasında istenmeyen boşlukları ve titreşimleri en aza indirir. Doğru tolerans, rulmanın performansını ve ömrünü doğrudan etkiler.
Dikey veya eğimli eksenlerde kullanıldığında, yerçekimi kuvveti nedeniyle yük dağılımı değişebilir. Bu durumlarda, rulman üzerine etki eden toplam yükü doğru hesaplamak ve gerekirse daha yüksek yük kapasiteli rulman seçmek veya ek kılavuzlar kullanmak önemlidir. Ayrıca, yağlamanın tüm bilya yollarına ulaştığından emin olmak için özel yağlama yöntemleri düşünülmelidir.
