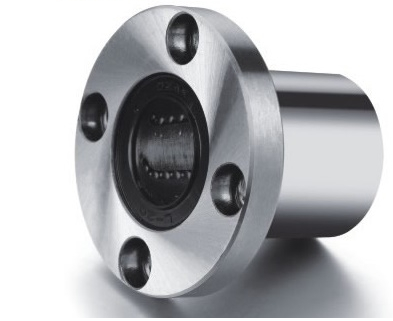

Lmef 20 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas ve güvenilir lineer hareketin temel taşıyıcılarından biridir. Özellikle kompakt ve yüksek performanslı uygulamalar için tasarlanmış olan bu flanşlı lineer rulman, makine mühendisliği ve otomasyon sektöründe doğrusal hareketin gerektirdiği stabilite ve tekrarlanabilirliği üstün bir mühendislik kalitesiyle sunar. LMEF serisinin bu özel üyesi, 20 mm çapındaki millerde sorunsuz bir kayma hareketi sağlayarak, sistemlerinizi daha verimli ve hatasız çalışacak şekilde optimize etmenize olanak tanır. Yüksek kaliteli malzeme seçimi ve hassas üretim teknikleri, ürünün zorlu endüstriyel koşullarda dahi uzun ömürlü ve kesintisiz performans sergilemesini garantiler.
Bu lineer rulmanın en belirgin özelliklerinden biri, gövde ucundaki entegre flanş yapısıdır. Bu flanş, rulmanın bir levha, plaka veya alüminyum profil üzerine doğrudan ve güvenli bir şekilde civatalanabilmesini sağlayarak, kompakt bir araba veya kızak mekanizmasının kolayca oluşturulmasına imkan verir. Standart olarak taşlanmış g6–h6 toleransında millere tam uyumlu çalışacak şekilde tasarlanmıştır; bu uyum, düşük sürtünme kuvveti ile birlikte milin pürüzsüz ve hassas bir şekilde hareket etmesini sağlar. Tipik dinamik yük kapasitesi yaklaşık 0.86 kN ve statik yük kapasitesi 1.37 kN mertebesinde olan LMEF 20 UU, bu değerlerle hafif ve orta ölçekli otomasyon uygulamalarında güvenle tercih edilebilir, konumlandırma ve taşıma görevlerinde yüksek performans vaat eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Önemli Not: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Alüminyum profil üzerine kurulu hafif eksen sistemleri, genellikle malzeme taşıma veya hafif montaj hatlarında kullanılır. Bu rulmanlar, bu tür sistemlerde düşük ataletli, hassas ve ekonomik lineer hareket sağlayarak üretim süreçlerinin optimize edilmesine katkıda bulunur.
Optik muayene sistemlerinde, kalite kontrol ekipmanlarında veya laboratuvar düzeneklerinde kamera, sensör ve ölçüm kafalarını hassas bir şekilde konumlandırmak için idealdir. Titreşimsiz ve tekrarlanabilir hareket kabiliyeti sunarak ölçüm doğruluğunu artırır.
Bilimsel araştırmalar ve ürün testleri için geliştirilen düzeneklerde, numunelerin veya test aparatlarının hassas lineer hareketini sağlamak amacıyla kullanılır. Yüksek doğruluk ve uzun ömür, bu tür kritik uygulamalar için vazgeçilmezdir.
Küçük ve orta ölçekli otomasyon hücrelerinde, pick-and-place robotlarında veya lazer markalama makinelerinde XY masaların temel bileşenidir. Flanşlı yapısı sayesinde kolay entegre edilerek kompakt ve stabil hareket platformları oluşturulmasına olanak tanır.
Hobi veya profesyonel düzeydeki 3D yazıcılar, küçük CNC routerlar, lazer kesim makineleri gibi uygulamalarda, uygun maliyetli ve güvenilir bir lineer hareket çözümü sunar. Bu makinelerin baskı veya işleme kalitesini doğrudan etkileyen bir hassasiyet sağlar.
Düşük sürtünme katsayısı ve hassas hareket kabiliyeti sayesinde enerji tüketimini minimize ederken, makinelerin daha hızlı ve hatasız çalışmasını sağlayarak üretim verimliliğini artırır.
Sertleştirilmiş bilya yolları ve yüksek kaliteli malzemelerden üretilmesi, rulmanın aşınmaya karşı direncini artırır. UU tipi sızdırmazlık keçeleri ise kirletici maddelerin girişini engelleyerek rulmanın ömrünü uzatır ve bakım aralıklarını seyreltir.
Flanşlı tasarımı, doğrudan montaj imkanı sunarak kurulum süreçlerini basitleştirir ve sistem entegrasyon süresini kısaltır. Modüler yapısı sayesinde ise arıza durumunda değişim ve stok yönetimi kolaylaşır, operasyonel kesintiler minimize edilir.
Lmef 20 UU lineer rulman, 20 mm şaft / mil çapı (d) için tasarlanmıştır. Standart uygulamalarda, düşük sürtünme ve hassas konum tekrarlanabilirliği için taşlanmış g6–h6 mil toleransı kullanılması tercih edilir. Rulmanı sabitleyeceğiniz gövde yuvası için ise genellikle H7 toleransı önerilir.
Katalog verilerine göre Lmef 20 UU lineer rulmanın tipik dinamik yük kapasitesi yaklaşık 0.86 kN (86 kgf), statik yük kapasitesi ise 1.37 kN (137 kgf) mertebesindedir. Uygulamanızdaki gerçek yükleri bu değerlerle karşılaştırmanız önemlidir.
Lmef 20 UU, LMEF serisi ön flanşlı bir lineer rulmandır. Gövde ucundaki flanş sayesinde rulmanı levha, plaka veya alüminyum profil üzerine doğrudan civatalayarak kolayca monte edebilirsiniz. Bu flanşlı yapı, kompakt ve sağlam bir araba veya taşıyıcı sistemi tasarlamanıza olanak tanır.
Rulmanlar genellikle montaj öncesi üretici tarafından greslenmiş olarak gelir. Ancak, yoğun kullanım, yüksek hızlar veya ağır yükler altında periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi tavsiye edilir. Yağlama aralığı ve gres viskozitesi, çalışma şartlarınıza göre belirlenmelidir.
Lmef 20 UU, UU tip kauçuk keçelere sahiptir ve bu keçeler toz, talaş ve kir girişine karşı temel bir koruma sağlar. Ancak, talaşlı imalat, MDF tozu veya metal talaşı gibi ağır endüstriyel şartlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile korumak rulman ömrünü ciddi şekilde uzatacaktır.
Uygun toleransta (g6–h6) taşlanmış bir mil ile kullanıldığında, Lmef 20 UU lineer rulman düşük sürtünme kuvveti ve yüksek hassas konum tekrarlanabilirliği sağlar. Bu, özellikle hassas ölçüm kafaları veya kamera sistemleri gibi uygulamalar için önemli bir avantajdır.
Rulman ömrünü uzatmak için sertleştirilmiş bilya yollarına ek olarak, mil yüzey sertliğinin (58–62 HRC), doğruluğunun ve paralelliğinin doğru olması çok önemlidir. Ayrıca, periyodik yağlama ve rulmanın aşırı yüklenmemesi de servis ömrünü doğrudan etkileyen faktörlerdir.
Lmef 20 UU lineer rulman, mil ve gövde toleranslarına uygun olarak tasarlandığında ve monte edildiğinde sessiz bir çalışma performansı sunar. Gürültü oluşumu genellikle yanlış mil toleransı, montaj hataları veya yetersiz yağlamadan kaynaklanabilir.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, rulmanlar arası mesafe, yük dağılımı ve milin doğruluğu ile paralellik hataları kritik öneme sahiptir. Montaj öncesi mil hizalama kontrolü, rulmanların eşit yük taşımasını ve uzun ömürlü olmasını sağlar.
Lmef 20 UU, çeşitli lineer hareket uygulamaları için tasarlanmıştır. Yüksek hız ve ivmelerde kullanıldığında, yağlama aralığının kısaltılması ve çalışma koşullarına uygun viskozitede gres veya yağ seçilmesi performansı ve ömrü açısından önemlidir.
Lineer rulmanlarla kullanılan miller için yüzey sertliği genellikle 58–62 HRC aralığında olmalıdır. Ayrıca milin taşlanmış ve krom kaplı olması, rulman bilyelerinin daha pürüzsüz ve uzun ömürlü çalışmasını sağlar.
Evet, elbette. Uygulamanızdaki toplam strok, taşıyacağınız yük, hız/ivme değerleri ve mil çapı gibi detayları içeren proje bilgilerinizi Mermak CNC teknik ekibi ile paylaşarak, size en uygun LM/LME serisi rulman ve mil kombinasyonunu belirlemeniz için profesyonel destek alabilirsiniz.
Lmef 20 UU lineer rulman, modüler bir yapıya sahiptir. Bu sayede, gelecekte bir değişim gerektiğinde veya stok yönetimi açısından ürünün kolayca temin edilebilir olması sağlanır. Mermak CNC stoklarından veya tedarikçilerimiz aracılığıyla kolayca ulaşabilirsiniz.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Lmef 20 UU lineer rulmanlarımız da standart Mermak CNC garanti koşulları kapsamındadır. Detaylı garanti süreleri ve şartları için lütfen satış sonrası hizmetler birimimizle iletişime geçin veya web sitemizdeki garanti politikasını inceleyin.
Herhangi bir sorun yaşamanız durumunda, Mermak CNC teknik destek ekibimiz size yardımcı olmaktan memnuniyet duyar. Web sitemizdeki iletişim formunu kullanarak, telefonla veya e-posta ile bize ulaşabilirsiniz. Uzman ekibimiz, sorununuzu en hızlı ve etkili şekilde çözmek için gereken yönlendirmeyi sağlayacaktır.
