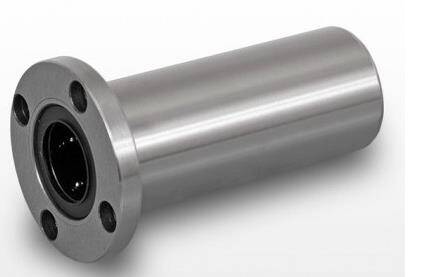

Lmef 16 Luu Lineer Rulman Uzun Tip, endüstriyel otomasyon ve hassas hareket sistemleri için özel olarak tasarlanmış, yüksek performanslı bir lineer hareket bileşenidir. 16 mm çapındaki hassas işlenmiş miller üzerinde pürüzsüz ve tekrarlanabilir lineer hareket sağlamak üzere geliştirilen bu rulman, kompakt ve sağlam yapısıyla dikkat çeker. Özellikle ön flanşlı gövde tasarımı sayesinde, montaj plakalarına, alüminyum profillere veya makine şasilerine doğrudan ve kolayca civatalanarak entegre edilebilir. Bu özellik, tasarım mühendislerine yerleşim esnekliği sunarken, sistemin genel rijitliğini ve kararlılığını artırma potansiyeli taşır. LMEF serisinin bu uzun (LUU) tipi, standart versiyonlara kıyasla daha fazla bilya sırasına sahip olması sayesinde, dinamik ve statik yük kapasitelerinde önemli bir artış sunarak ağır hizmet koşullarında bile güvenilir performans vaat eder.
Bu premium lineer rulman, özellikle düşük sürtünme katsayısı ve yüksek konum tekrarlanabilirliği gerektiren uygulamalar için idealdir. Taşlanmış g6-h6 toleransında millerle eşleştirildiğinde, sistemdeki hassasiyet kayıpları minimize edilirken, enerji verimliliği maksimize edilir. İç yapısındaki sertleştirilmiş bilya yolları, rulmanın aşınmaya karşı direncini artırarak uzun servis ömrü sunar. Entegre UU tipi kauçuk keçeler, çalışma ortamındaki toz, talaş, nem ve diğer partiküllerin rulman içine girmesini engelleyerek iç mekanizmaları korur ve bakım ihtiyacını azaltır. Lmef 16 Luu, modüler tasarımı sayesinde kolayca değiştirilebilir ve stok yönetimi açısından avantaj sağlar; bu da onu hızlı ve kesintisiz üretim hatları için vazgeçilmez bir çözüm haline getirir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Detaylı Bilgi İçin: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu lineer rulman, alüminyum profil üzerine kurulu hafif eksen sistemleri için mükemmel bir seçimdir. Özellikle kamera, sensör ve ölçüm kafası taşıyan hassas arabalarda kullanılarak, yüksek doğrulukta konumlandırma ve titreşimsiz hareket sağlar. Örneğin, bir kalite kontrol sisteminde ürünlerin yüzeyini tarayan bir kamera düzeneğinin stabil ve tekrarlanabilir bir yörünge izlemesi için idealdir.
Laboratuvar ortamındaki test ve ölçüm düzeneklerinde, hassas numune taşıma veya optik elemanların konumlandırılması gibi görevlerde güvenle kullanılabilir. Kompakt otomasyon istasyonları için tasarlanan XY masalarda, küçük robotik kollarda veya 3D yazıcı ve küçük CNC projelerinde, sınırlı alanda yüksek hassasiyet ve dayanıklılık gerektiren uygulamalar için ekonomik ve etkili bir çözüm sunar.
Düşük sürtünme katsayısı ve hassas hareket kabiliyeti sayesinde, sistemler daha az enerji tüketerek daha yüksek hızlarda ve ivmelerde çalışabilir. Bu, üretim süreçlerinde operasyonel verimliliği artırır ve çevrim sürelerini kısaltır.
Sertleştirilmiş bilya yolları ve etkin UU tipi sızdırmazlık elemanları sayesinde aşınmaya karşı üstün direnç gösterir. Bu yapısal sağlamlık, rulmanın zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışmasını garanti eder, arıza sürelerini ve bakım maliyetlerini minimize eder.
Ön flanşlı tasarımı, mevcut sistemlere hızlı ve pratik bir şekilde entegre edilmesini sağlar. Modüler yapısı, montaj ve demontaj işlemlerini basitleştirirken, yedek parça yönetimi açısından da avantaj sunar. Bu, kurulum ve bakım süreçlerinde zaman ve iş gücü tasarrufu sağlar.
Standart ve verimli bir çalışma için taşlanmış g6–h6 mil toleransı tercih edilir. Bu tolerans, düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği sağlar. Yanlış toleransta bir mil kullanmak, rulmanın aşırı sürtünmesine, gürültülü çalışmasına, hassasiyet kaybına ve ömrünün kısalmasına neden olabilir.
Bu rulmanın tipik dinamik yük kapasitesi yaklaşık 0.78 kN (yaklaşık 78 kg), statik yük kapasitesi ise 1.18 kN (yaklaşık 118 kg) mertebesindedir. Dinamik yük kapasitesi, rulmanın belirli bir ömür boyu boyunca hareket halindeyken güvenle taşıyabileceği maksimum yükü ifade ederken, statik yük kapasitesi rulmanın hareket etmeden, yani sabit bir konumda dayanabileceği maksimum yükü gösterir.
Evet, ön flanşlı gövdesi en büyük avantajlarından biridir. Bu sayede rulmanı levha, plaka veya alüminyum profil üzerine doğrudan civatalayarak kompakt ve sağlam bir araba tasarımı yapabilirsiniz. Bu, montaj sürecini oldukça basitleştirir ve ek adaptör plakalarına ihtiyaç duyulmasını engeller.
Evet, LMEF 16 LUU, uygun mil ve montaj koşulları sağlandığında yüksek hız ve ivmelerde kullanılabilir. Ancak bu tür uygulamalarda, rulman ömrünü uzatmak ve performansı korumak için yağlama aralığı kısaltılmalı ve uygun viskozitede (genellikle daha ince) bir gres veya yağ seçilmelidir. Ayrıca milin doğruluğu ve paralelliği kritik öneme sahiptir.
UU tip kauçuk keçeleri, toz, talaş ve kir girişine karşı temel bir koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır sanayi veya çok kirli ortamlarda rulman ömrünü ciddi şekilde uzatmak için lineer mil üzerini körük, kapak veya sac muhafaza gibi ek koruyucu önlemlerle desteklemeniz şiddetle tavsiye edilir.
Sessiz çalışma için en önemli faktörler, uygun toleransta (g6–h6) taşlanmış bir mil ile kullanılması ve rulman gövdesinin H7 toleransında bir yuvaya sıkı geçme ile sabitlenmesidir. Ayrıca, mil doğruluğu ve paralellik hatalarının minimumda tutulması, montaj öncesi dikkatli hizalama kontrolleri gürültüyü ve titreşimi azaltmada kritik rol oynar.
Rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Ancak yoğun kullanım, yüksek hızlar veya ağır yükler altında periyodik bakım kapsamında yağlama önemlidir. Genellikle Lityum bazlı, EP2 sınıfı (Extreme Pressure) lineer rulman gresleri tavsiye edilir. Yağlama sıklığı uygulama koşullarına (hız, yük, çalışma ortamı) bağlı olarak değişir; manuel veya üretici katalog verilerine başvurmak en doğrusudur.
Birden fazla rulman bloğu kullanıldığında, bloklar arası mesafe, yük dağılımı, milin doğruluğu ve paralelliği hayati önem taşır. Yanlış hizalama veya eşit olmayan yük dağılımı, rulman ömrünü kısaltır ve sistem performansını düşürür. Montaj öncesi milin hassas bir şekilde hizalandığından ve blokların doğru şekilde monte edildiğinden emin olunmalıdır.
Mil yüzey sertliği, rulman bilyalarının temas ettiği yüzey olduğu için rulman ömrünü doğrudan etkiler. Yetersiz sertlik, milin deforme olmasına ve rulman bilyalarının yüzeyde iz bırakmasına neden olarak ömrü kısaltır. Genellikle 58–62 HRC aralığında, sertleştirilmiş, taşlanmış ve tercihen krom kaplı miller kullanılması önerilir.
Evet, LMEF 16 LUU lineer rulman, 16 mm mil çapı sınıfındaki LM/LME serisi rulmanlar gibi, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi veya hafif profesyonel projelerde en yaygın kullanılan lineer yatak çözümlerindendir. Kompakt yapısı ve yüksek yük kapasitesi bu tür uygulamalar için idealdir.
Bu durumda ilk olarak mil yüzeyini ve rulman içini kontrol edin; kirlilik, talaş veya yetersiz/yanlış yağlama sürtünmeyi artırabilir. Ayrıca, milin doğruluğu, paralelliği ve montajın doğru yapıldığından emin olun. Gevşek veya aşırı sıkı montaj civataları da performansı etkileyebilir.
Ürünlerimiz için standart üretici garanti koşulları geçerlidir. Garanti süresi ve detaylı bilgi için Mermak CNC ile iletişime geçebilirsiniz. Herhangi bir arıza veya teknik problem durumunda, web sitemizdeki iletişim kanallarımızdan veya doğrudan teknik destek hattımızdan Mermak CNC ekibine ulaşabilirsiniz.
Lineer rulmanlarda, iç parçaların (bilyalar veya keçeler) ayrı olarak temin edilip değiştirilmesi genellikle pratik değildir ve rulmanın hassasiyetini olumsuz etkileyebilir. Bu tür bir aşınma veya hasar durumunda, rulmanın modüler yapısı sayesinde komple rulman bloğunun değiştirilmesi daha doğru ve kolay bir çözümdür.
Elbette! Projenizin detaylarını (toplam strok, taşıyacağınız yük, hız/ivme değerleri, mil çapı, çalışma ortamı vb.) Mermak CNC teknik ekibi ile paylaşarak, uygulamanıza en uygun LM/LME serisi rulman ve mil kombinasyonunu belirlemeniz konusunda kapsamlı teknik destek alabilirsiniz.
