Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

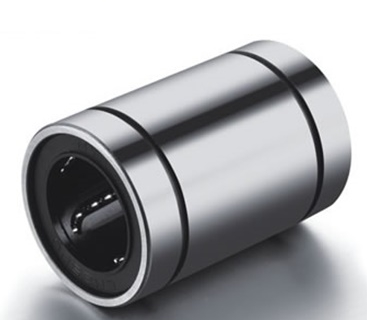

LM 6 UU Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas, düşük sürtünmeli ve tekrarlanabilir lineer hareket sağlamak üzere tasarlanmış, mühendislik harikası bir bileşendir. 6 mm mil çapına sahip bu kapalı tip lineer bilyalı burç, özel olarak sertleştirilmiş mil yüzeyleri üzerinde devir daim eden bilyaları sayesinde son derece akıcı ve kararlı bir hareket karakteristiği sunar. Kompakt yapısı ve yüksek performansıyla, küçük ve orta ölçekli otomasyon uygulamalarından hassas ölçüm cihazlarına kadar geniş bir yelpazede güvenle kullanılabilir. Endüstriyel makinelerin verimliliğini ve hassasiyetini doğrudan etkileyen bu kritik parça, Mermak CNC kalitesiyle sistemlerinizin vazgeçilmezi olacaktır.
Ürünün temel çalışma prensibi, rulman gövdesi içinde eksen boyunca dizilmiş bilyaların, sertleştirilmiş ve hassas taşlanmış bir mil üzerinde sonsuz bir döngüde hareket etmesine dayanır. Bu bilya devirdaim mekanizması, geleneksel kayar yataklara kıyasla çok daha düşük sürtünme katsayısı ve dolayısıyla daha az enerji kaybı sağlar. Özellikle yüksek hızlı ve ivmeli hareket gerektiren uygulamalarda, LM 6 UU, mil ve gövde toleranslarına uygun şekilde monte edildiğinde sessiz ve titreşimsiz bir operasyon sunarak sistem performansını maksimize eder. UU tipi çift dudaklı kauçuk keçeler sayesinde toz, talaş ve nem gibi dış etkenlere karşı üstün koruma sağlayarak zorlu endüstriyel ortamlarda bile uzun ömürlü ve güvenilir bir çözüm sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Detaylı Bilgi ve Hızlı Çözüm: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu parametreler, uygulamanız için doğru seçimi yapmanızda kritik rol oynar ve sistem entegrasyonunda temel referans noktalarıdır.
LM 6 UU Lineer Rulman, geniş bir endüstriyel yelpazede güvenilir ve hassas hareket çözümleri sunar. Kompakt boyutlarına rağmen sunduğu yüksek performans, onu birçok kritik uygulama için ideal kılar.
Bu rulman, 3D yazıcıların X, Y ve Z eksenlerinde, ayrıca küçük ölçekli CNC router, lazer markalama ve minyatür işleme makinelerinin hareketli tablalarında kritik bir rol oynar. Hassas konumlandırma ve titreşimsiz hareket kabiliyeti sayesinde baskı kalitesini, işleme doğruluğunu ve tekrarlanabilirliği maksimize eder. Genellikle alüminyum profiller içine monte edilmiş sertleştirilmiş miller üzerinde, hafif ve orta yük uygulamalarında tercih edilir.
Hafif taşıma arabaları, ürün ayırma ve paketleme hatları, konveyör sistemleri ve küçük robotik kol mekanizmalarında lineer hareketin sağlanmasında ideal bir çözümdür. Düşük sürtünme katsayısı, motorlar üzerindeki yükü azaltarak enerji tüketimini minimize ederken, yüksek tekrarlanabilirlik özelliği montaj ve test hatlarında verimliliği ve güvenilirliği artırır. Kompakt boyutu, dar ve karmaşık mekanik tasarımlarda entegrasyon kolaylığı sunar.
Yüksek hız ve milimetrik hassasiyet gerektiren lazer markalama, plazma kesim ve elektronik kart (PCB) delme makinelerinde, kesici veya delik açıcı kafaların doğru ve kararlı hareketini garanti eder. UU tipi keçeler, talaş ve toz gibi endüstriyel kirleticilerin rulman içine girmesini etkin bir şekilde engelleyerek makinenin kesintisiz çalışmasını, bakım aralıklarının uzamasını ve uzun ömürlü olmasını sağlar.
LM 6 UU Lineer Rulman'ın sahip olduğu optimize edilmiş bilya devirdaim mekanizması ve düşük sürtünme katsayısı, hareketli sistemlerde enerji kaybını minimize eder. Bu sayede, tahrik motorlarının daha az güç tüketerek aynı işi yapmasını sağlar, operasyonel maliyetleri düşürür ve genel sistem verimliliğini artırır. Hassas hareket kabiliyeti, üretim süreçlerinde doğru tekrarlanabilirlik sağlayarak fire oranlarını düşürür ve ürün kalitesini yükseltir.
Yüksek karbonlu krom rulman çeliğinden imal edilen bilya yolları ve bilyalar, aşınmaya ve yorulmaya karşı üstün direnç gösterir. UU tipi çift dudaklı keçeler, rulman içini toz, talaş, kir ve nem gibi dış etkenlerden etkin bir şekilde koruyarak yağlama ömrünü uzatır ve rulmanın iç yapısının bozulmasını engeller. Bu özellikler, bakım aralıklarını uzatır, değiştirme maliyetlerini düşürür ve toplam sahip olma maliyetini (TCO) ciddi oranda düşürür.
Endüstri standardı LM serisi boyutlandırması ve kompakt tasarımı sayesinde LM 6 UU, mevcut sistemlere ve yeni tasarımlara kolayca adapte edilebilir. Modüler yapısı, arıza durumunda hızlı ve pratik bir şekilde değiştirilmesine olanak tanırken, standart montaj delikleri kurulum sürecini basitleştirir. Bu da mühendislik ve montaj sürelerinden tasarruf sağlayarak projenizin zamanında tamamlanmasına katkıda bulunur.
Standart uygulamalar için taşlanmış g6–h6 mil toleransı tercih edilmelidir. Bu, rulmanınızın düşük sürtünme kuvvetiyle akıcı ve hassas konum tekrarlanabilirliği sağlaması için kritik bir değerdir. Ayrıca, rulmanın gövde yuvası için genellikle H7 toleransı önerilir; böylece rulman, yuvasına sıkı geçme ile sabitlenebilir.
LM 6 UU Lineer Rulman'ın çift dudaklı UU tipi kauçuk keçeleri, toz, talaş ve kir girişine karşı temel bir koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile ek olarak korumak, rulman ömrünü ciddi şekilde uzatacaktır. Keçelerin ötesinde fiziksel bir bariyer oluşturmak önemlidir.
Evet, kesinlikle uygun. 6 mm mil çapı sınıfındaki LM/LME serisi rulmanlar, 3D yazıcıların X/Y/Z eksenleri, masaüstü CNC makineleri, küçük router eksenleri, lazer kesim ve PCB delme makineleri gibi hobi ve profesyonel projelerde en yaygın kullanılan lineer yatak çözümlerindendir. Düşük sürtünme ve hassas hareket avantajları bu tür uygulamalar için idealdir.
LM 6 UU Lineer Rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Yoğun kullanım ve yüksek hızlarda periyodik bakım kapsamında uygun lineer rulman gresinin (genellikle lityum sabun bazlı) yenilenmesi tavsiye edilir. Yüksek hız ve ivmelerde, yağlama aralığının kısaltılması ve uygun viskozitede gres/yağ seçimi, uzun ömür için önemlidir.
Eksen üzerindeki toplam strok, taşıyacağınız yük (dinamik ve statik yük kapasiteleri), istenen hız/ivme değerleri ve mil çapı birlikte değerlendirilmelidir. Kararsız kaldığınız durumlarda, proje detaylarınızı Mermak CNC teknik ekibi ile paylaşarak uygulamanıza en uygun LM/LME serisi rulman ve mil kombinasyonunu belirlemeniz önerilir.
LM 6 UU Lineer Rulman, uygun mil ve gövde toleranslarına (g6–h6 mil, H7 gövde yuvası) uygun tasarlandığında sessiz çalışma sunar. Eğer rulmanınız gürültülü çalışıyorsa, milin tolerans dışı olması, paralellik hataları, yetersiz yağlama veya aşırı yük söz konusu olabilir. Montaj öncesi milin doğruluğunu ve hizalamasını kontrol etmek, gürültüyü önlemek için önemlidir.
Bu durum genellikle milin yüzey kalitesi, sertliği (58–62 HRC olmalı), doğruluğu veya uygun toleransta (g6–h6) olmamasıyla ilgilidir. Ayrıca, rulmanın yanlış monte edilmesi (eğiklik), yetersiz veya yanlış tipte yağlama, hatta aşırı yük de sürtünmeyi artırabilir. İlk olarak milinizi ve rulmanınızın hizalamasını kontrol etmenizi, ardından yağlama durumunu gözden geçirmenizi öneririz.
Evet, bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı dikkate alınmalıdır. Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan etkiler; bu nedenle montaj öncesi hizalama kontrolü çok önemlidir. Yanlış hizalama veya dengesiz yük dağılımı, rulmanların erken aşınmasına neden olabilir.
Dinamik yük kapasitesi (C), rulmanın belirli bir ömür boyunca (genellikle 50 km veya 100 km) maruz kalabileceği maksimum hareketli yükü ifade eder. Statik yük kapasitesi (C0) ise, rulmanın hareket etmeden, kalıcı deformasyona uğramadan taşıyabileceği maksimum yükü gösterir. Hareketli eksenlerde dinamik yük kapasitesi, sabit veya çok az hareket eden sistemlerde ise statik yük kapasitesi daha önemlidir. LM 6 UU'nun katalog değerlerine göre, boyutuna göre değişen bu kapasiteler, uygulamanızın gereksinimlerine göre seçilmelidir.
LM 6 UU Lineer Rulman gibi kapalı tip lineer rulmanlar, genellikle bütün bir ünite olarak tasarlanır ve iç bileşenlerin (bilya, keçe vb.) ayrı ayrı satışı veya değişimi pratik değildir. Rulman bütün bir ünite olarak çalıştığı için, bir parçası arızalandığında veya aşındığında, modüler yapısı sayesinde tüm rulmanı değiştirmek en yaygın ve ekonomik çözümdür. Bu sayede stok yönetimi de kolaylaşır.
Lineer rulmanlar genellikle tamir edilebilir parçalar değildir. İç mekanizmasındaki bilyalar, bilya yolları veya keçeler zarar gördüğünde, performans kaybı ve artan sürtünme kaçınılmaz olur. Modüler yapısı sayesinde, arızalanan bir LM 6 UU Lineer Rulman'ı yeni bir rulman ile değiştirmek, hem daha uygun maliyetli hem de sisteminizin optimum performansını geri kazanması için en güvenilir yoldur.
Mermak CNC olarak sattığımız tüm ürünlerde, üretim hatalarına karşı belirli bir garanti süresi sunmaktayız. Eğer LM 6 UU Lineer Rulman'ınızda beklenmedik bir sorun yaşarsanız, teknik ekibimizle iletişime geçerek durumu detaylıca anlatabilirsiniz. Sorunun tespiti, garanti koşulları dahilinde çözüm yolları ve teknik destek için size gerekli yönlendirmeyi yapmaktan memnuniyet duyarız.
LM 6 UU Lineer Rulman'ın sertleştirilmiş bilya yolları sayesinde uzun servis ömrü sunabilmesi için, kullanılacak milin yüzey sertliği genellikle 58–62 HRC aralığında olmalıdır. Ayrıca milin taşlanmış ve tercihen krom kaplı olması, aşınma direncini artırır, sürtünmeyi minimize eder ve rulmanın ömrünü doğrudan olumlu etkiler.
