Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

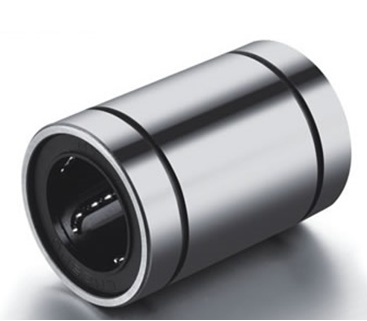

Lm 30 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas ve düşük sürtünmeli lineer hareket sağlamak üzere özel olarak tasarlanmış, kapalı tip bir bilyalı burçtur. 30 mm çapındaki sertleştirilmiş miller üzerinde kusursuz bir kayma yüzeyi sunan bu bileşen, makine ve ekipmanlarınızın hareketli parçalarında yüksek doğruluk ve tekrarlanabilirlik elde etmenizi sağlar. İç yapısında eksen boyunca dizilmiş çelik bilyalar, mil üzerinde devir daim ederek kinetik sürtünmeyi minimize eder ve böylece enerji kayıplarını azaltırken sistemin genel verimliliğini artırır. Bu, özellikle yüksek hızlı ve yüksek hassasiyet gerektiren uygulamalarda kritik bir avantaj sunar.
LM serisi lineer rulmanlar, sağlam yapısı ve mühendislik kalitesiyle ağır endüstriyel koşullara dayanacak şekilde üretilmiştir. Çift dudaklı UU tipi keçeleri sayesinde toz, talaş ve nem gibi dış etkenlere karşı üstün koruma sağlayarak rulmanın iç mekanizmasını muhafaza eder ve servis ömrünü önemli ölçüde uzatır. Uygun toleransta (g6–h6) taşlanmış millerle birleştiğinde, bu rulmanlar sadece olağanüstü pürüzsüz hareket sağlamakla kalmaz, aynı zamanda sistemin hassas konumlandırma yeteneğini de maksimize eder. Mermak CNC güvencesiyle sunulan bu ürün, otomasyon projelerinizde güvenilir ve uzun ömürlü bir çözüm arayan mühendisler için idealdir.
Daha Detaylı Bilgi: Ürün hakkında daha detaylı bilgi edinmek veya özel uygulama gereksinimleriniz için teknik destek almak isterseniz, lütfen ürün içinde bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak CNC, teknik konularda her zaman yanınızdadır ve size özel çözümler sunmaktan memnuniyet duyar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
LM 30 Uu Lineer Rulman, 3D yazıcıların X/Y/Z eksenlerinde, masaüstü CNC makinelerinde ve küçük router eksenlerinde temel bir bileşen olarak kullanılır. Bu uygulamalarda, düşük sürtünme katsayısı ve yüksek hassasiyet, katmanların doğru yerleşimi veya kesim/işleme operasyonlarının milimetrik doğrulukta yapılabilmesi için hayati öneme sahiptir. Kompakt yapısı sayesinde dar alanlarda bile etkin bir çözüm sunar.
Otomasyon hatlarında hafif taşıma arabaları, lazer/plazma kesim makinelerinin hareketli tablaları ve PCB delme makineleri gibi alanlarda Lm 30 Uu tercih edilir. Bu tür uygulamalarda, parçaların hızlı ve tekrarlanabilir bir şekilde taşınması veya işlenmesi gerekir. Rulman, taşıdığı yük altında dahi pürüzsüz hareket sağlayarak üretim hızını artırır ve ürün kalitesini güvence altına alır.
Düşük sürtünme katsayısı sayesinde enerji kayıplarını minimuma indirir, bu da sistemin daha az güç tüketerek daha hızlı ve verimli çalışmasını sağlar. Dinamik yük kapasitesi, yüksek performanslı uygulamalarda bile stabilite sunar.
Sertleştirilmiş bilya yolları ve korozyona dayanıklı malzemelerden üretilmesi, rulmanın aşınmaya karşı direncini artırır. UU tip çift dudaklı keçeler, iç mekanizmayı toz, kir ve nemden koruyarak rulmanın ömrünü uzatır ve bakım ihtiyacını azaltır.
Standart LM serisi boyutlarına uygun olarak tasarlanmıştır, bu da mevcut sistemlere sorunsuz bir şekilde entegre edilebilmesini sağlar. Modüler yapısı, montaj ve demontaj işlemlerini basitleştirir, böylece kurulum sürelerini kısaltır ve bakım maliyetlerini düşürür.
LM 30 UU lineer rulmanla optimum performans ve uzun ömür elde etmek için, mil yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Mil toleransı olarak standart uygulamalarda g6–h6 tercih edildiğinde, düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği sağlanır.
LM 30 UU lineer rulmanın katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 1.57 kN (yaklaşık 160 kgf), statik yük kapasitesi ise 2.75 kN (yaklaşık 280 kgf) mertebesindedir. Uygulamanızdaki gerçek yükler, hız ve ivme değerleri bu kapasiteleri doğrudan etkiler, bu yüzden seçim yaparken bu değerleri dikkate almalısınız.
Rulman, montaj öncesi genellikle üretici tarafından greslenmiş olarak gelir. Ancak yoğun kullanım, yüksek hız ve ivmelerde yağlama aralığı kısalır. Periyodik bakım kapsamında uygun viskozitede, lityum bazlı veya sentetik lineer rulman greslerinin yenilenmesi tavsiye edilir. Mermak CNC teknik ekibi ile projenizin detaylarını paylaşarak doğru gres tipi ve yağlama periyodu hakkında bilgi alabilirsiniz.
LM 30 UU modelindeki çift dudaklı kauçuk keçeler (UU tipi) temel toz, talaş ve kir girişine karşı iyi bir koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda, lineer mil üzerini körük, kapak veya sac muhafaza gibi ek koruyucu bariyerlerle kapatmak, rulman ömrünü ciddi şekilde uzatacaktır.
Rulman gövdesinin monte edileceği yatak yuvası için genellikle H7 toleransı önerilir. Bu, rulmanın yuvaya sıkı geçme ile sabitlenmesini ve doğru çalışmasını sağlar. Montaj sırasında mil ve yatak yuvasının doğruluğu ve paralelliği, rulman ömrü ve hassasiyeti için kritik öneme sahiptir. Yanlış hizalama, aşınmayı hızlandırabilir.
Bir eksen üzerinde birden fazla LM 30 UU rulman bloğu kullanılıyorsa, bloklar arası mesafe, yükün rulmanlar üzerindeki dağılımı ve milin esneme miktarı gibi faktörler dikkate alınmalıdır. Mil doğruluğu ve paralellik hataları, rulmanlara binen yükü dengesiz hale getirerek ömrünü doğrudan etkileyebilir; bu yüzden montaj öncesi hizalama kontrolü esastır.
LM 30 UU, 30 mm mil çapıyla küçük hobi 3D yazıcılarından ziyade, daha büyük taşıma kapasitesi ve rijitlik gerektiren masaüstü CNC routerlar, lazer/plazma kesim makineleri, PCB delme makineleri ve otomasyon hatlarındaki hafif ila orta yük taşıma arabaları gibi profesyonel veya yarı-profesyonel projeler için oldukça uygundur.
LM 30 UU rulmanınızın çalışırken ses yapması veya sürtünme artışı yaşanması, genellikle mil ve gövde toleranslarına uygun olmaması, milin yüzey kalitesi veya sertliğinin yetersizliği, yetersiz veya yanlış yağlama, milin eğriliği veya montaj hatalarından kaynaklanabilir. Öncelikle hizalama ve yağlama durumunu kontrol etmeniz önerilir.
Uygulamanıza uygun LM serisi lineer rulman seçiminde eksen üzerindeki toplam strok, taşıyacağınız yük, beklenen hız/ivme değerleri ve mil çapı gibi parametreler birlikte değerlendirilmelidir. Kararsız kaldığınız durumlarda, projenizin detaylarını Mermak CNC teknik ekibi ile paylaşarak doğru LM/LME serisi rulman ve mil kombinasyonunu belirlemeniz önerilir.
LM 30 UU gibi lineer rulmanlar, maliyet etkin ve basit kurulumlu lineer hareket çözümleri sunar. Kare profilli lineer kızak sistemleri ise genellikle daha yüksek rijitlik, yük taşıma kapasitesi ve hassasiyet sunar, ancak maliyetleri ve montaj karmaşıklıkları daha fazladır. Seçim, projenizin bütçe, hassasiyet ve yük beklentilerine göre yapılmalıdır.
Evet, Mermak CNC teknik ekibi, LM 30 UU lineer rulman seçimi, montajı, yağlama periyotları ve olası arıza giderme konularında mühendislik ve seçim notları doğrultusunda kapsamlı destek sunmaktadır. Projenizin detaylarını ve karşılaştığınız sorunları paylaşarak uzman görüşü alabilirsiniz.
LM 30 UU, sertleştirilmiş bilya yolları sayesinde uzun servis ömrü sunar. Bu ömrü uzatmak için doğru mil toleransı (g6–h6), uygun yüzey sertliğine sahip mil (58-62 HRC), düzenli ve doğru tipte yağlama, hassas montaj ve çalışma ortamının toz, talaş ve kirden korunması (ek muhafaza ile) kritik öneme sahiptir.
LM 30 UU lineer rulmanlar genellikle sertleştirilmiş ve krom kaplı karbon çelik millerle en iyi performansı ve ömrü sunar. Paslanmaz çelik miller, korozyon direnci sağlasa da, uygun sertlik ve yüzey kalitesine sahip olmadığında rulman ömrünü olumsuz etkileyebilir. Mermak CNC'nin önerdiği veya test ettiği millerle kullanılması tavsiye edilir.
Uygun toleransta (g6–h6) taşlanmış millerle kullanıldığında, LM 30 UU düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği sağlar. Tekrarlanabilirlik değeri, genel sistem rijitliği, mil doğruluğu ve kullanılan tahrik sistemi gibi faktörlere bağlı olsa da, bu rulman serisi birçok hassas otomasyon ve CNC uygulaması için yeterli doğruluk sunar.
LM 30 UU'nun modüler yapısı, bu tip standart lineer rulmanların kolayca değiştirilebilmesi ve stok yönetiminin basitleşmesi anlamına gelir. Standart boyutlarda üretildiği için, olası bir arıza durumunda hızlıca yeni bir rulmanla değiştirilebilir, bu da makine duruş sürelerini minimuma indirerek üretim verimliliğini artırır.
