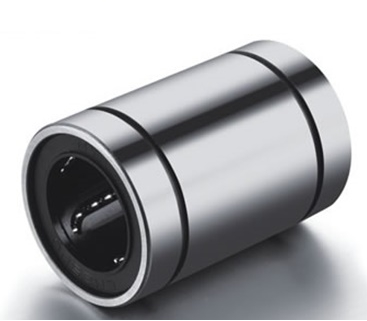

Lm 35 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas lineer hareketin temelini oluşturan, yüksek performanslı bir lineer bilyalı burçtur. Özellikle 35 mm mil çapına sahip uygulamalar için tasarlanmış olan bu kapalı tip rulman, çift dudaklı "UU" tipi keçeleri sayesinde zorlu çalışma koşullarında dahi üstün koruma ve uzun ömür sunar. Rulman gövdesi içinde eksen boyunca stratejik olarak dizilmiş bilyalar, sertleştirilmiş mil üzerinde devir daim ederek son derece düşük sürtünmeli ve akıcı bir lineer hareket kabiliyeti sağlar. Bu yapısal özellik, hassas konumlandırma gerektiren robotik sistemlerden CNC tezgahlarına kadar geniş bir yelpazede güvenilir performans anlamına gelir.
Mühendislik açısından, Lm 35 Uu'nun tasarımı, optimum yük taşıma kapasitesi ile hassasiyeti bir araya getirir. Katalog verilerine göre yaklaşık 1.67 kN dinamik ve 3.14 kN statik yük kapasitesi sunan bu rulman, doğru mil toleransları (genellikle g6–h6) ile eşleştirildiğinde, minimum boşluk ve maksimum tekrarlanabilirlik sağlar. UU sızdırmazlık elemanları, toz, talaş, nem ve diğer partiküllerin rulman içine girmesini engelleyerek iç mekanizmanın korozyon ve aşınmadan korunmasına yardımcı olur; bu da bakım aralıklarını uzatır ve toplam sahip olma maliyetini düşürür. Bu özellikleri ile Lm 35 Uu, kritik otomasyon projelerinde güvenilir ve ekonomik bir çözüm olarak öne çıkar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Lm 35 Uu Lineer Rulman, özellikle 3D yazıcıların X/Y/Z eksenlerinde, masaüstü CNC makinelerinde ve küçük router eksenlerinde kritik bir bileşendir. Bu uygulamalarda mil üzerindeki hassas ve tekrarlanabilir hareket kabiliyeti, nihai ürün kalitesini doğrudan etkiler. Rulman, düşük sürtünme katsayısı ve yüksek rijitliği sayesinde, talaşlı imalat, katmanlı üretim ve gravür gibi işlemlerde milin titreşimsiz ve pürüzsüz ilerlemesini garantileyerek üstün yüzey kalitesi ve boyut hassasiyeti sunar.
Otomasyon hatlarında kullanılan hafif taşıma arabaları, konveyör sistemleri, robotik manipülatörler ve özel amaçlı işleme makineleri gibi alanlarda Lm 35 Uu, güvenilir lineer hareket çözümleri sunar. Lazer ve plazma kesim makinelerinin kesici kafası hareket eksenlerinde veya PCB delme makinelerinin işleme tablolarında kullanılarak, hassas konumlandırma ve yüksek hızlarda bile stabil çalışma performansı sağlar. UU tip keçeleri, bu gibi endüstriyel ortamlardaki toz ve kir partiküllerine karşı ekstra koruma sağlayarak kesintisiz operasyonlara olanak tanır.
Düşük sürtünme katsayısı sayesinde enerji kayıplarını minimize eder, motor yükünü azaltır ve sistemin genel enerji verimliliğini artırır. Hassas hareket kabiliyeti, üretim süreçlerinde daha az hata ve daha yüksek çıktı anlamına gelir.
Yüksek kaliteli malzemelerden üretilen sertleştirilmiş bilya yolları ve kirliliğe karşı üstün koruma sağlayan UU keçeler, rulmanın aşınmaya karşı direncini artırarak uzun ve sorunsuz bir servis ömrü sunar. Bu da bakım maliyetlerini ve duruş sürelerini azaltır.
Endüstriyel standartlara uygun boyutları ve modüler tasarımı sayesinde mevcut sistemlere kolayca entegre edilebilir. Montajı ve değişimi basittir, bu da kurulum süreçlerini hızlandırır ve sistem yükseltmelerini kolaylaştırır.
Standart uygulamalarda taşlanmış g6–h6 mil toleransı tercih edilir. Gövde yuvası için ise genellikle H7 toleransı önerilir; böylece rulman, yuvasına sıkı geçme ile sabitlenebilir ve düşük sürtünme kuvveti ile hassas konum tekrarlanabilirliği sağlar.
LM 35 UU tipindeki çift dudaklı kauçuk keçeler (UU tipi) temel korumayı sağlar; ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda lineer mil üzerini körük, kapak veya sac muhafaza ile korumak, rulmanın ömrünü ciddi şekilde uzatacaktır. Bu, özellikle sertleştirilmiş bilya yollarının kirlenmesini önleyerek servis ömrünü artırır.
Evet, 35 mm mil çapı sınıfındaki LM/LME serisi rulmanlar, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi/profesyonel projelerde en yaygın kullanılan lineer yatak çözümlerindendir. Düşük sürtünmeli lineer hareket ve hassas pozisyonlama avantajları bu tür uygulamalar için idealdir.
Rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Yoğun kullanım ve yüksek hızlarda periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi tavsiye edilir. Gres seçiminde, yüksek viskoziteli ve lityum bazlı, genel amaçlı rulman gresleri tercih edilebilir. Uygulamanızın çalışma koşullarına göre yağlama aralığını belirlemek önemlidir.
LM 35 UU lineer rulmanın katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 1.67 kN (yaklaşık 170 kg), statik yük kapasitesi ise 3.14 kN (yaklaşık 320 kg) mertebesindedir. Uygulamanızdaki yük değerleri bu sınırları aşmayacak şekilde seçilmeli, özellikle dinamik yükler çalışma ömrünü doğrudan etkiler. Aşırı yük altında kullanılması rulmanın erken aşınmasına neden olabilir.
Mil yüzey sertliği genellikle 58–62 HRC aralığında olmalı, taşlanmış ve tercihen krom kaplı miller kullanılmalıdır. Sertleştirilmemiş veya kalitesiz miller, rulmanın bilya yollarına zarar vererek ömrünü kısaltır ve performansını düşürür. Uygun toleransta ve sertlikte mil kullanımı, düşük sürtünme ve uzun servis ömrü için kritik öneme sahiptir.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı kritik öneme sahiptir. Yükün rulmanlar arasında dengeli dağılması, sistemin kararlılığını ve ömrünü artırır. Ayrıca, mil doğruluğu ve paralellik hatalarının minimumda tutulması, rulman ömrünü doğrudan etkileyeceğinden, montaj öncesi detaylı hizalama kontrolü önerilir.
Yüksek hız ve ivmelerde rulmanlara binen yük ve sürtünme artar. Bu tür uygulamalarda yağlama aralığı kısaltılmalı ve yüksek hızlı uygulamalara uygun, düşük viskoziteli özel rulman gresleri veya yağları seçilmelidir. Ayrıca, mil ve yatak toleranslarının çok hassas olması, hassas pozisyonlama ve sessiz çalışma için önemlidir.
LM 35 UU rulman, uygun toleransta taşlanmış g6–h6 mil ve H7 gövde yuvası ile kullanıldığında sessiz çalışacak şekilde tasarlanmıştır. Gürültülü çalışma; mil doğruluğu ve paralellik hataları, yetersiz veya yanlış yağlama, aşırı yük, kirlilik veya rulmanın hasar görmesi gibi nedenlerden kaynaklanabilir. Montaj hizalamasını ve yağlamayı kontrol etmeniz önerilir.
LM 35 UU lineer rulmanlar modüler yapısı sayesinde kolay monte edilebilir. Ancak milin temiz, yağlı ve doğru toleransta olduğundan emin olunmalıdır. Rulmanı yuvaya yerleştirirken aşırı kuvvet uygulamaktan kaçının ve hizalama hatalarını minimize etmek için dikkatli olun. Montaj öncesi milin doğruluğunu ve paralelliğini kontrol etmek, performansı ve ömrü açısından kritik öneme sahiptir.
Arızalı bir lineer rulman genellikle artan gürültü (tıkırtı, sürtünme sesleri), yüksek sürtünme kuvveti, hareket esnasında takılmalar, boşluk oluşumu (titreşim) veya mil üzerinde çizikler gibi belirtilerle kendini gösterir. UU tip sızdırmazlık olmasına rağmen, iç kısımlara kir girişinden kaynaklanan aşınma da sık görülen bir nedendir. Bu belirtilerden herhangi birini fark ederseniz, rulmanı kontrol etmeli ve gerekirse değiştirmelisiniz.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, LM 35 UU lineer rulmanlarımız da belirli bir garanti süresi ile gelir. Garanti koşulları ve süresi hakkında detaylı bilgi için lütfen satış ekibimizle iletişime geçin veya web sitemizdeki garanti politikasını inceleyin. Üretim hatalarına karşı ürünümüzün arkasındayız.
LM serisi lineer rulmanlar, modüler yapısı sayesinde kolayca değiştirilebilir. Mermak CNC olarak geniş ürün yelpazemizde LM 35 UU ve benzeri rulmanları stoklarımızda bulundurmaktayız, bu sayede yedek parça temininde ve değişimde hızlı çözüm sunabilmekteyiz. İhtiyaç durumunda teknik ekibimizle iletişime geçebilirsiniz.
Mermak CNC teknik ekibi, ürünlerimizin montajı, kullanımı ve olası sorunları hakkında size her zaman destek olmaya hazırdır. Herhangi bir teknik konuda yardım almak isterseniz, web sitemizdeki iletişim kanallarımızdan veya telefonla bize ulaşabilirsiniz. Projenizin detaylarını ve yaşadığınız sorunu paylaşmanız, size daha hızlı ve doğru çözümler sunmamızı sağlayacaktır.
