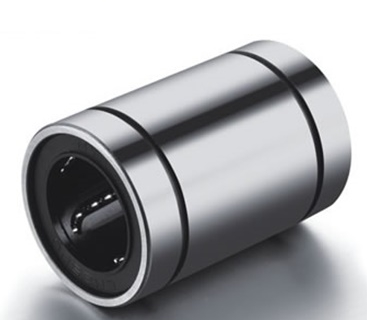

Lm 40 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas ve düşük sürtünmeli lineer hareket sağlamak üzere tasarlanmış, mühendislik harikası bir bileşendir. 40 mm mil çapına sahip uygulamalar için özel olarak geliştirilen bu kapalı tip lineer bilyalı burç, çift dudaklı UU sızdırmazlık sistemi sayesinde zorlu çalışma ortamlarında dahi üstün performans ve uzun ömür sunar. İç yapısında eksen boyunca dizilmiş yüksek hassasiyetli bilyalar, sertleştirilmiş ve taşlanmış miller üzerinde devir daim ederek pürüzsüz ve tekrarlanabilir bir hareket kabiliyeti sunar; bu da otomasyon sistemlerinin doğruluk ve verimlilik beklentilerini fazlasıyla karşılar.
Endüstriyel otomasyonun temel gereksinimlerinden olan yüksek yük taşıma kapasitesi ve uzun servis ömrü, Lm 40 Uu Lineer Rulman'ın tasarım felsefesinin merkezindedir. Katalog verilerine göre yaklaşık 2.16 kN dinamik yük kapasitesi ve 4.02 kN statik yük kapasitesi ile orta ve hafif yük uygulamalarında güvenilir bir çözüm sunar. Özellikle g6–h6 toleransında işlenmiş, yüzey sertliği 58–62 HRC aralığında olan millerle eşleştirildiğinde, minimum sürtünme kuvveti ve maksimum konum tekrarlanabilirliği elde edilir. Bu özellikler, hassas montaj, hızlı işlem döngüleri ve genel sistem performansında gözle görülür iyileşmeler sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Lm 40 Uu Lineer Rulman, 3D yazıcıların X, Y ve Z eksenlerinde, masaüstü CNC router'larda ve küçük ölçekli freze makinelerinde hassas konumlandırma ve düzgün hareket için idealdir. Özellikle 40 mm mil çapına sahip sistemlerde yüksek çözünürlük ve tekrarlanabilirlik gerektiren uygulamalarda tercih edilir. Dayanıklılığı sayesinde bu makinelerin uzun süreli ve kesintisiz çalışmasına olanak tanır.
Endüstriyel otomasyon hatlarında kullanılan hafif taşıma arabaları, robotik kollara entegre edilen hareket modülleri ve malzeme besleme sistemlerinde Lm 40 Uu Lineer Rulmanlar kritik bir rol oynar. Düşük sürtünme katsayısı, enerji verimliliğini artırırken, yüksek yük kapasitesi ve sızdırmazlık özelliği, üretim ortamının zorlu koşullarına karşı dayanıklılık sağlar.
Hassas kesim ve delme işlemlerinin yapıldığı lazer kesim makineleri, plazma kesim tezgahları ve PCB delme makineleri gibi uygulamalarda, Lm 40 Uu Lineer Rulmanlar, kesici kafanın veya iş parçasının milimetrik hareketini sağlar. UU tipi sızdırmazlık özelliği, bu makinelerde oluşan toz ve partiküllerin rulman mekanizmasına zarar vermesini önleyerek cihazın ömrünü uzatır ve bakım ihtiyacını azaltır.
Düşük sürtünme katsayısı sayesinde enerji kaybını minimize eder, motorların daha az güçle daha verimli çalışmasını sağlar. Bu, işletme maliyetlerinde tasarruf ve daha hızlı işlem döngüleri anlamına gelir.
Sertleştirilmiş bilya yolları ve çift dudaklı UU keçeleri, rulmanın aşınmaya ve dış etkenlere karşı direncini artırır. Doğru montaj ve düzenli yağlama ile yıllarca sorunsuz performans sunar.
Endüstriyel standartlara uygun boyutları ve modüler tasarımı sayesinde mevcut sistemlere kolayca entegre edilebilir. Montajı ve değişimi pratik olup, sistem duruş sürelerini minimuma indirir.
Lm 40 UU lineer rulmanlar için standart uygulamalarda taşlanmış g6–h6 mil toleransı tercih edilir. Bu tolerans aralığı, rulmanın düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği sağlaması için kritik öneme sahiptir. Rulmanı yerleştireceğiniz gövde yuvası için ise genellikle H7 toleransı önerilir, böylece rulman yuvaya sıkıca oturur.
LM 40 UU lineer rulmanın katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 2.16 kN, statik yük kapasitesi ise 4.02 kN mertebesindedir. Dinamik yük kapasitesi, rulmanın sürekli hareket halindeyken taşıyabileceği yükü, statik yük kapasitesi ise durur haldeki veya çok yavaş hareket eden bir sistemdeki maksimum yükü ifade eder. Uygulamanızın yük profiline göre doğru seçimi yapmalısınız.
Lm 40 UU lineer rulmanın ömrü, mil yüzey sertliği, mil doğruluğu, paralellik hataları ve düzenli yağlama gibi faktörlerden doğrudan etkilenir. Mil yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Montaj öncesi mil hizalama ve paralellik kontrolü çok önemlidir. Ayrıca, yüksek hız ve ivmelerde yağlama aralığını kısaltmalı ve uygun viskozitede gres/yağ seçmelisiniz.
Lm 40 UU lineer rulmanlar genellikle montaj öncesi üretici tarafından ön greslenmiş olarak gelir. Ancak yoğun kullanım ve yüksek hızlarda periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi tavsiye edilir. Gres seçiminde, rulman üreticisinin veya uygulamanızın çalışma koşullarına uygun, yüksek performanslı lityum sabunlu veya poliüre bazlı gresler tercih edilebilir.
Lm 40 UU lineer rulman, çift dudaklı UU tip kauçuk keçeleri sayesinde temel toz, talaş ve kir girişine karşı koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile korumak, rulmanın servis ömrünü ciddi şekilde uzatacaktır. Bu ek koruma, keçelerin ömrünü ve rulman performansını doğrudan artırır.
Lm 40 UU lineer rulmanın anormal ses veya titreşim yapması, genellikle mil ve gövde toleranslarına uyumsuzluk, yetersiz yağlama, montaj hataları (hizalama bozukluğu) veya aşırı yükten kaynaklanabilir. Uygun toleransta taşlanmış mil ve doğru montaj ile sessiz çalışma hedeflenir. İlk olarak yağlama durumunu kontrol etmeli, ardından mil ve rulman yatağının hizasını gözden geçirmelisiniz.
LM 40 UU, genel amaçlı lineer hareket uygulamaları için tasarlanmıştır. Yüksek hız ve ivmelerde kullanıldığında, özellikle yağlama aralığına ve kullanılan gresin/yağın viskozitesine daha fazla dikkat edilmelidir. Yetersiz yağlama veya uygun olmayan yağ seçimi, sürtünmeyi ve dolayısıyla ısınmayı artırarak rulman ömrünü kısaltabilir. Gerekirse, daha sık bakım veya zorlu koşullara özel rulman tipleri düşünülmelidir.
Bir eksen üzerinde birden fazla Lm 40 UU rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı kritik öneme sahiptir. Rulmanların mükemmel bir şekilde hizalanması, aksi takdirde oluşacak paralellik hatalarının rulman ömrünü doğrudan etkileyeceğinden emin olunmalıdır. Ayrıca, her bir rulmana düşen yükün, dinamik ve statik kapasitelerini aşmadığından emin olmak için yük dağılımı hesaplamaları yapılmalıdır.
Evet, 40 mm mil çapı sınıfındaki LM/LME serisi rulmanlar, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi/profesyonel projelerde en yaygın kullanılan lineer yatak çözümlerindendir. Düşük sürtünmeli lineer hareket ve hassas konum tekrarlanabilirliği sayesinde bu tür uygulamalar için oldukça uygun ve verimli bir çözümdür.
Lm 40 UU lineer rulmanın sertleştirilmiş bilya yolları ile uzun servis ömrü sağlaması için, rulmanın çalıştığı mil yüzey sertliğinin genellikle 58–62 HRC aralığında, taşlanmış ve tercihen krom kaplı olması gerekmektedir. Bu sertlik aralığı, milin bilyalar tarafından aşınmasını önler ve rulmanın beklenen performansını ve ömrünü sunmasını sağlar. Daha düşük sertlikteki miller, rulman ömrünü kısaltabilir.
LM serisi lineer rulmanlar, endüstriyel standartlarda üretilen modüler yapıya sahip ürünlerdir. Bu sayede, Lm 40 UU rulmanın değiştirilmesi ve stok yönetimi genellikle kolaydır. Piyasada birçok üretici ve tedarikçi tarafından sunulan muadil ürünler veya direkt yedekleri bulunabilir. Ancak Mermak CNC kalitesinde performans sürekliliği için orijinal veya eşdeğer kalitede ürünlerin tercih edilmesi önemlidir.
Lm 40 UU rulmanın UU tipi çift dudaklı keçeleri, rulmanı toz ve kire karşı koruyan önemli bir bileşendir. Keçeler aşındığında veya hasar gördüğünde, rulmanın koruma özelliği azalır ve ömrü kısalır. Teknik olarak keçeler değiştirilebilir parçalar olsa da, bu işlem hassasiyet gerektirir ve rulmanın doğru şekilde sızdırmazlığını sağlamak için uygun yedek keçe ve montaj bilgisine ihtiyaç duyulur. Yedek keçe temini için Mermak CNC teknik ekibiyle iletişime geçmeniz önerilir.
Elbette, projenizin ihtiyaçlarına en uygun lineer rulman çözümünü seçmek için Mermak CNC teknik ekibinden destek alabilirsiniz. Uygulamanızın eksen üzerindeki toplam strok, taşıyacağınız yük, hız/ivme değerleri ve mil çapı gibi detayları paylaşarak, doğru LM/LME serisi rulman ve mil kombinasyonunu belirlemenizde size yardımcı olabiliriz.
