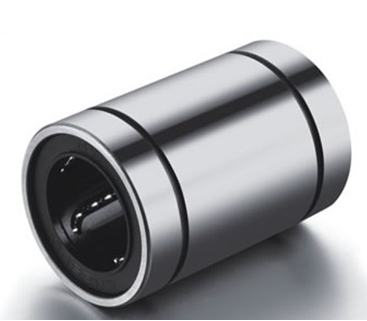

Lm 10 Uu Lineer Rulman, endüstriyel otomasyon ve hassas hareket sistemleri için özel olarak tasarlanmış, 10 mm çapındaki millerde sürtünmesiz ve yüksek hassasiyetli lineer hareket sağlamak üzere geliştirilmiş kapalı tip bir bilyalı burçtur. 19 mm dış çapı ve 29 mm toplam boyu ile kompakt sistemlere kolayca entegre olabilirken, çift dudaklı UU tipi keçeleri sayesinde zorlu endüstriyel ortamlarda dahi toz, kir ve talaş gibi dış etkenlere karşı üstün koruma sunar. Bu özellikler, rulmanın ömrünü uzatır ve bakım gereksinimlerini azaltarak operasyonel sürekliliği maksimize eder.
Bu lineer rulman, iç yapısında eksen boyunca özel olarak dizilmiş bilyaların sertleştirilmiş mil üzerinde devir daim etmesi prensibiyle çalışır. Bu mekanizma, düşük sürtünme katsayısı ve yüksek yük taşıma kapasitesi sağlayarak hassas konumlandırma ve tekrarlanabilirlik gerektiren uygulamalar için ideal bir çözüm sunar. Katalog verilerine göre yaklaşık 0.37 kN dinamik yük kapasitesi ve 0.55 kN statik yük kapasitesi ile, küçük ve orta ölçekli otomasyon projelerinde güvenilir bir performans sergiler. Özellikle taşlanmış g6–h6 toleransında millerle kullanıldığında, sistemin genel hassasiyeti ve verimliliği önemli ölçüde artırılır, böylece makinenizin potansiyelini tam olarak kullanabilirsiniz.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu parametreler, sistem tasarımınızda doğru rulman seçimini yapmanız için kritik öneme sahiptir.
Lm 10 Uu Lineer Rulman, 3D yazıcıların X/Y/Z eksenleri, masaüstü CNC makineleri ve küçük router eksenleri gibi yüksek hassasiyet gerektiren uygulamalarda idealdir. Düşük sürtünme ve yüksek tekrarlanabilirlik sayesinde, bu makinelerin hareketli parçalarında pürüzsüz ve doğru konumlandırma sağlayarak nihai ürün kalitesini artırır.
Otomasyon hatlarında kullanılan hafif taşıma arabaları, lazer/plazma kesim makineleri ve PCB (Baskılı Devre Kartı) delme makineleri gibi endüstriyel ortamlarda güvenilir lineer hareket çözümleri sunar. UU tipi sızdırmazlığı sayesinde tozlu ve kirli ortamlarda dahi uzun ömürlü performans göstererek üretim verimliliğini destekler.
Düşük sürtünme katsayısı sayesinde enerji kaybını minimize eder, sistemin daha az güçle daha hızlı ve akıcı hareket etmesini sağlar. Bu, operasyonel maliyetleri düşürürken üretim hızını ve verimliliği artırır.
Yüksek kaliteli, sertleştirilmiş bilya yolları ve robust tasarımı sayesinde aşınmaya karşı üstün direnç gösterir. UU tipi keçelerle birleşince, rulman ömrü önemli ölçüde uzar, bakım ve değişim sıklığını azaltır.
Endüstri standardı LM serisi boyutlarına sahip olması, mevcut veya yeni tasarlanacak sistemlere kolayca entegre edilmesini sağlar. Modüler yapısı, montaj ve sökme işlemlerini basitleştirerek kurulum süresini kısaltır.
Katalog verilerine göre, LM 10 UU lineer rulmanın dinamik yük kapasitesi yaklaşık 0.37 kN (yaklaşık 37 kg), statik yük kapasitesi ise 0.55 kN (yaklaşık 55 kg) mertebesindedir. Uygulamanızdaki yükün bu değerleri aşmamasına dikkat etmelisiniz.
Lineer rulman ömrü ve performansı için mil yüzey sertliğinin genellikle 58–62 HRC aralığında olması, taşlanmış ve krom kaplı olması önerilir. Bu, rulman bilyalarının mili aşındırmasını engelleyerek uzun ömürlü ve hassas bir çalışma sağlar.
Rulmanın ses yapması veya titreme yapması, genellikle mil doğruluğu, paralellik hataları, uygun olmayan mil toleransı (g6–h6 dışı), yetersiz yağlama veya aşırı yükten kaynaklanabilir. Montaj öncesi hizalama kontrolü ve periyodik yağlama ile bu sorunlar minimize edilebilir.
Yüksek hız ve ivmelerde rulman ömrünü korumak için yağlama aralığı kısaltılmalı ve uygulama şartlarına uygun viskozitede lineer rulman gresi veya yağı seçilmelidir. Ayrıca mil ve yatak hizalamasının hassas olması kritik öneme sahiptir.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe, yük dağılımı ve rulmanların birbirine göre paralelliği dikkatle ayarlanmalıdır. Yanlış hizalama veya eşit olmayan yük dağılımı, rulman ömrünü kısaltabilir ve performansı düşürebilir.
LM 10 UU rulmanlar, UU tipi çift dudaklı kauçuk keçeleri sayesinde toza, talaşa ve neme karşı temel bir koruma sağlar. Ancak, agresif kimyasal ortamlarda veya sürekli yüksek nemli koşullarda paslanma riski artabilir. Bu tür durumlar için paslanmaz çelik veya özel kaplamalı lineer rulmanlar tercih edilmelidir.
Rulman gövdesinin yuvasına sıkı geçme ile sabitlenmesi için genellikle H7 toleransı önerilir. Bu, rulmanın yatak içinde hareket etmesini engelleyerek daha stabil ve hassas bir çalışma sağlar.
Mil seçiminde, mil çapının (10 mm) doğru olması, yüzey sertliğinin (58–62 HRC) yeterli olması, taşlanmış ve mümkünse krom kaplı olması önemlidir. Ayrıca milin doğrusallığı ve yüzey kalitesi, rulmanın sessiz ve uzun ömürlü çalışması için kritik faktörlerdir.
LM 10 UU gibi standart lineer rulmanlarda boşluk ayarı mekanizması bulunmaz. Boşluk oluşumu genellikle milin veya rulmanın aşınması, uygun olmayan mil toleransı veya aşırı yükten kaynaklanır. Doğru mil seçimi, düzenli yağlama ve çalışma şartlarına uygun yükleme ile boşluk oluşumu geciktirilebilir.
Standart LM serisi lineer rulmanlar genellikle -20°C ile +80°C arasındaki sıcaklıklarda sorunsuz çalışabilir. Ancak, kullanılan gresin veya yağın sıcaklık özelliklerinin de bu aralığa uygun olması önemlidir. Aşırı sıcak veya soğuk ortamlar için özel yağlama çözümleri gerekebilir.
Mermak CNC olarak sattığımız ürünler, üretim hatalarına karşı standart garanti süreleri ile gelir. Garanti kapsamı, ürünün normal kullanım koşullarında meydana gelen malzeme veya işçilik kusurlarını kapsar. Detaylı bilgi için satış sonrası destek ekibimizle iletişime geçebilirsiniz.
Lineer bilyalı burçlar genellikle tamir edilebilir yapıda değildir. İçindeki bilya yolları veya bilyalar zarar gördüğünde, performans düşer ve genellikle ekonomik olarak yeni bir rulman ile değiştirmek daha mantıklıdır. Modüler yapısı sayesinde değişimi oldukça kolaydır.
Projenizde veya ürün seçiminde herhangi bir teknik sorun yaşamanız durumunda, Mermak CNC teknik ekibimizle iletişime geçebilirsiniz. Proje detaylarınızı ve karşılaştığınız sorunu paylaşarak uzmanlarımızdan çözüm odaklı destek alabilirsiniz.
