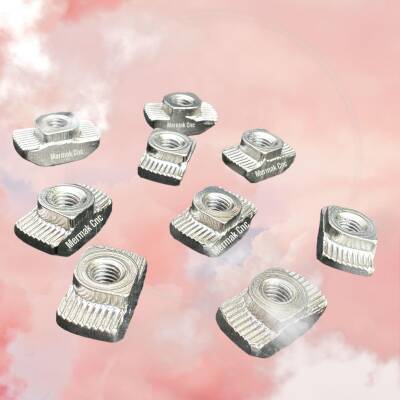

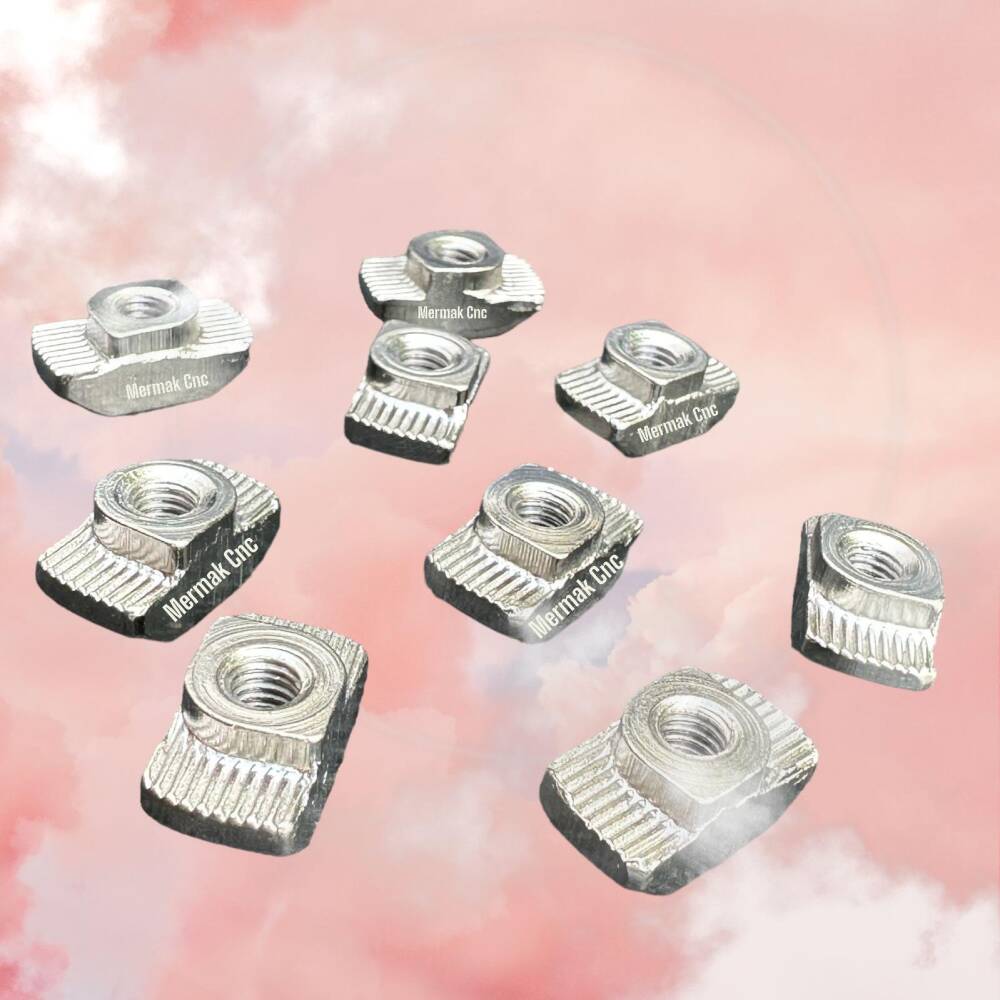

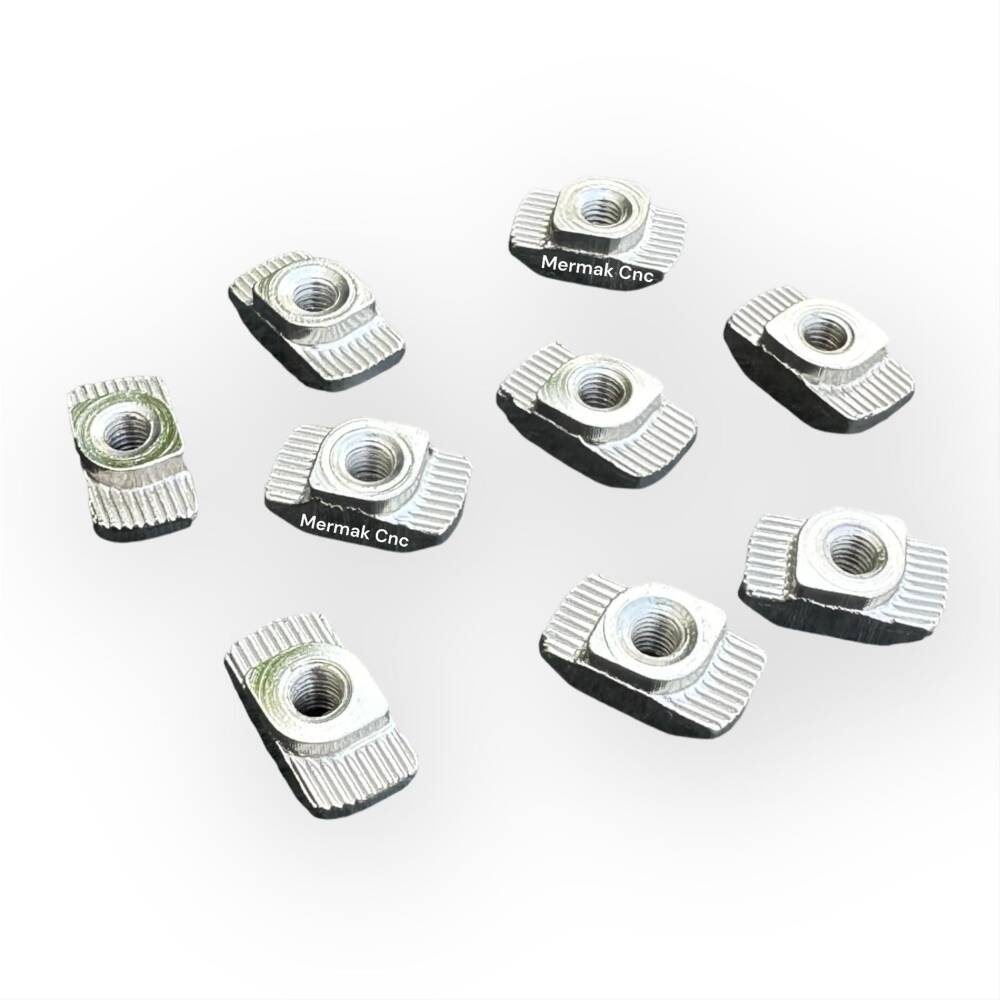

Mühendislik projelerinizde ve makine imalat süreçlerinizde, alüminyum sigma profiller üzerine kurulan yapıların stabilitesi ve uzun ömürlülüğü, kullanılan bağlantı elemanlarının kalitesiyle doğru orantılıdır. Sunduğumuz 10 Kanal M4 Tırtıllı Somun, özellikle 45x45 mm gibi 10 mm kanala (K10) sahip sigma profillerde, yüksek mukavemetli ve titreşime karşı dirençli bağlantı noktaları oluşturmak üzere hassasiyetle tasarlanmıştır. Bu somunlar, üzerindeki özel tasarlanmış tırtıllar sayesinde profil kanalına mekanik olarak kenetlenir. Bu kenetlenme, makinenin çalışması sırasında oluşan mikro titreşimlerin neden olduğu gevşeme riskini ortadan kaldırarak, bağlantılarınızın ilk günkü sıkılığını korumasını sağlar. 500 adetlik paket içeriği, seri üretim ve büyük ölçekli montaj hatları için optimum stok ve maliyet verimliliği sunar.

Öne Çıkan Avantajlar

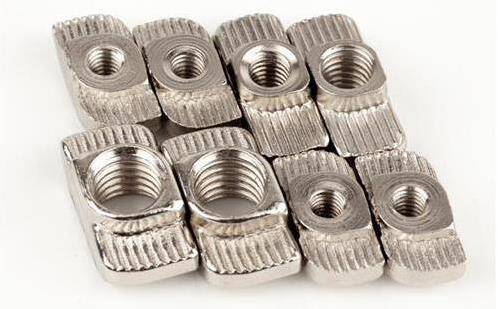

• Üstün Vibrasyon Direnci: Tırtıllı yüzey yapısı, alüminyum profilin kanal duvarlarına batarak mekanik bir kilitlenme oluşturur. Bu özellik, dinamik yüklerin ve sürekli titreşimin olduğu endüstriyel ortamlarda bağlantı gevşemelerini önler.

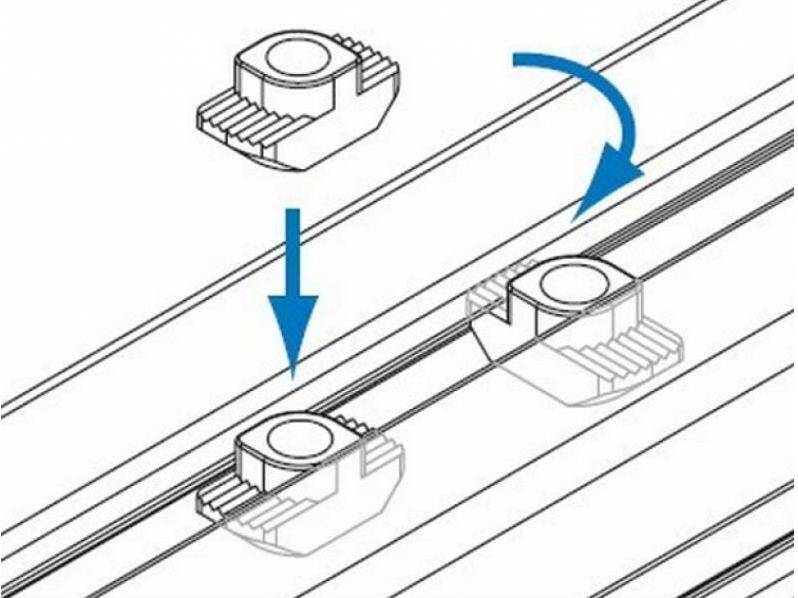

• Esnek Montaj Kabiliyeti: Hem profilin uç kısmından sürülerek hem de montaj sonrası profil üzerinden doğrudan kanala bırakılarak ("drop-in") kullanılabilir. Bu esneklik, montaj ve revizyon süreçlerinde büyük zaman tasarrufu sağlar.
• Hassas M4 Diş Yapısı: Metrik 4 (M4) diş ölçüsü, sensörler, kapaklar, küçük paneller ve hafif mekanik bileşenlerin montajı için endüstriyel bir standarttır ve geniş bir cıvata yelpazesi ile uyumluluk sunar.
• Ekonomik Paketleme: 500 adetlik paket, büyük projeler ve sürekli üretim yapan atölyeler için ideal bir tedarik çözümü sunarak birim maliyeti düşürür ve stok yönetimini kolaylaştırır.

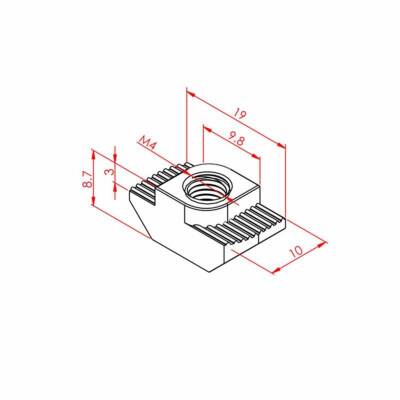

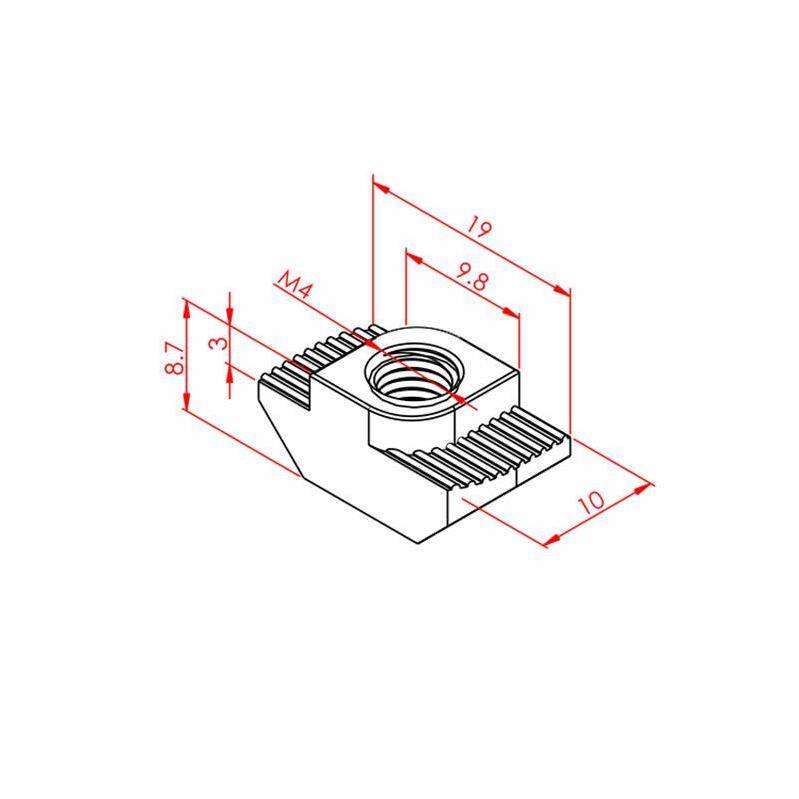

Teknik Özet

Bu bağlantı elemanı, K10 serisi alüminyum profillerle kusursuz bir uyum içinde çalışmak üzere optimize edilmiştir. Temel teknik özellikleri aşağıda listelenmiştir:

• Ürün Kodu: K10-M4-T
• Diş Ölçüsü: Metrik 4 (M4)
• Uyumlu Kanal Genişliği: 10 mm (K10)
• Uyumlu Profil Serisi: 45x45, 45x90 ve diğer 10 kanallı sigma profiller
• Malzeme: Yüksek Kaliteli Çinko Kaplı Çelik

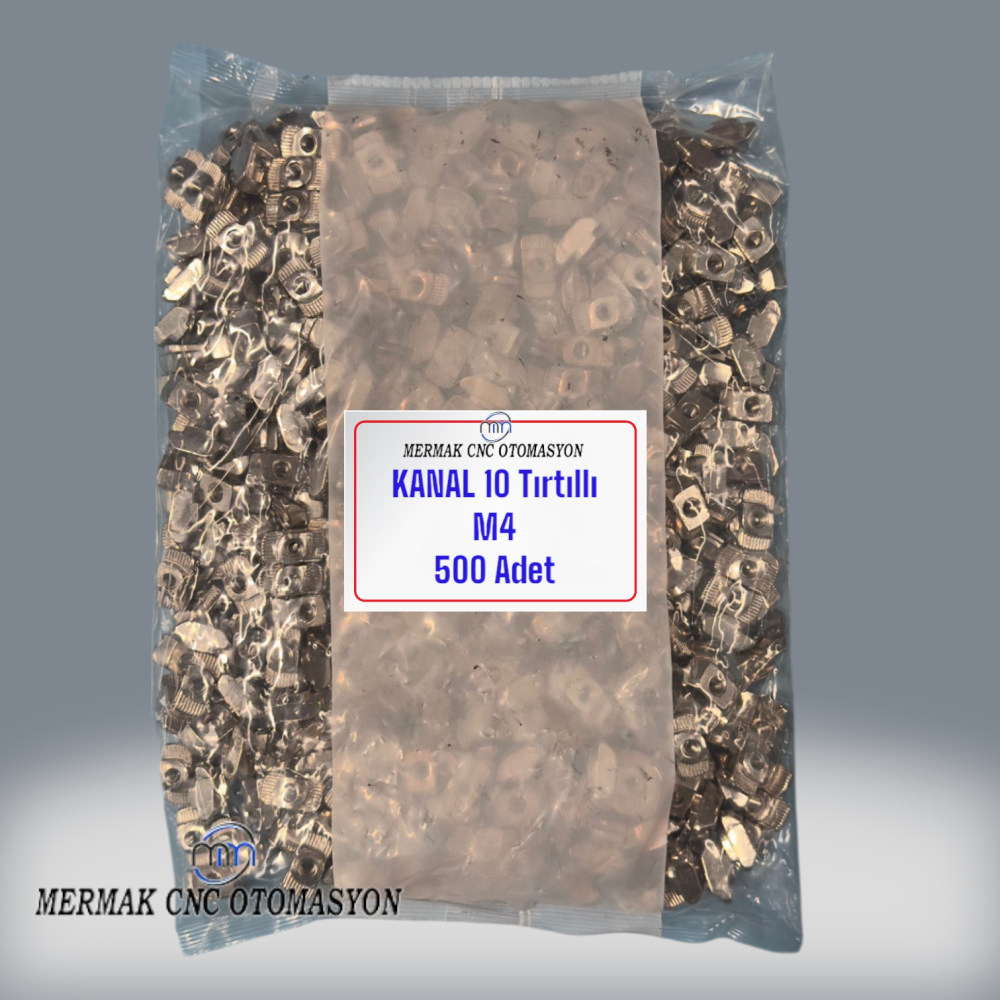

• Paket İçeriği: 500 Adet

Daha Detaylı Bilgi İçin

Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.

Endüstriyel Uygulama Alanları

Bu M4 tırtıllı somunlar, modüler ve ayarlanabilir yapıların gerektiği çok sayıda sektörde güvenilir bir çözüm ortağıdır:

• Otomasyon Sistemleri: Konveyör bantları, robotik montaj hatları ve otomasyon hücrelerinde sensör, switch ve kılavuzların sabitlenmesi.
• CNC ve Lazer Kesim Makineleri: Makine şaseleri, koruma kabinleri, kablo kanalları ve elektronik komponent panellerinin montajı.
• 3D Yazıcı İmalatı: Yüksek rijitliğe sahip, modüler ve titreşime dayanıklı şase yapılarının oluşturulması.
• Test ve Kalibrasyon Düzeneği: Laboratuvar ve Ar-Ge ortamlarında, ayarlanabilir fikstürlerin ve ölçüm cihazlarının profillere montajı.
• Modüler Mobilya ve Fuar Standları: Sökülüp takılabilir, sağlam ve estetik yapıların hızlı bir şekilde kurulması.

Montaj ve Kullanım Önerileri

Tork Kontrolü: M4 cıvataları sıkarken aşırı tork uygulamaktan kaçının. Önerilen sıkma tork değerlerine uymak, hem somunun hem de profil kanalının deforme olmasını engeller.

Hizalama: Cıvatayı sıkmadan önce, somunun profil kanalı içinde düzgün bir şekilde oturduğundan ve bağlanan parçanın doğru hizada olduğundan emin olun.

Temizlik: Montaj öncesinde profil kanallarının temiz olması, somunun tam ve pürüzsüz bir şekilde yerleşmesini sağlar.

Teknik Uzman Notu

Tırtıllı T-somunların standart T-somunlara kıyasla sağladığı en kritik mühendislik avantajı, dinamik yük altındaki sistemlerdeki bağlantı güvenliğidir. Tırtılların profil yüzeyine uyguladığı mikro penetrasyon, sürekli titreşim altında dahi cıvata ön yüklemesinin kaybolmasını engeller. Bu K10-M4-T modeli, özellikle hafif ve orta ölçekli komponentlerin hassas konumlandırılması ve sabitlenmesi gereken uygulamalarda mükemmel bir performans/maliyet dengesi sunar. Projelerinizde uzun vadeli güvenilirlik ve bakım gerektirmeyen bağlantılar hedefliyorsanız, bu somunlar teknik olarak en doğru tercihlerden biridir.
