Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

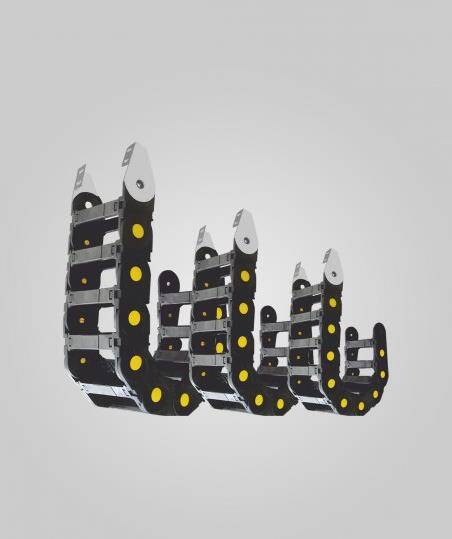

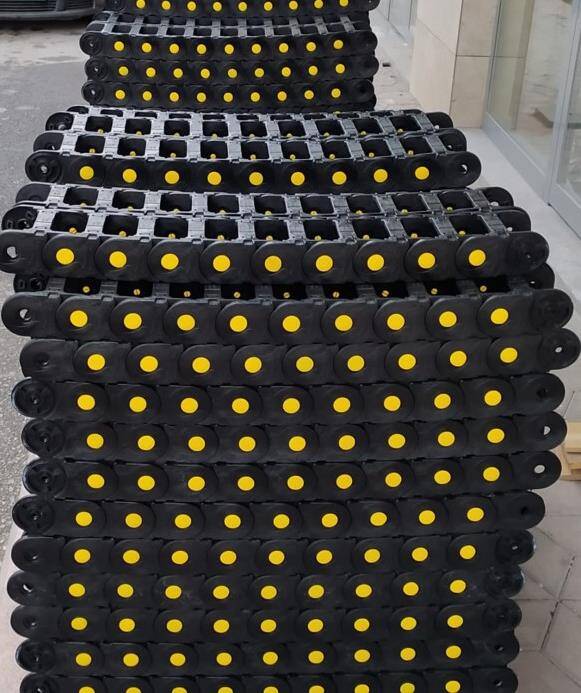

Endüstriyel otomasyon sistemlerinde hareketli eksenlerin vazgeçilmez bir bileşeni olan Hareketli Kablo Kanalı 60x140 Ağır Seri, enerji ve veri iletim hatlarının güvenli, düzenli ve kesintisiz çalışmasını sağlamak üzere mühendislik harikası bir çözümdür. Özellikle yüksek dinamik yüklerin, aşındırıcı ortamların ve sürekli hareketin olduğu uygulamalar için tasarlanmıştır. Bu ağır seri kablo kanalı, içerisindeki kabloları, hidrolik/pnömatik hortumları ve optik fiberleri mekanik strese, darbelere, aşınmaya, kimyasal temasa ve dış etkenlere karşı üstün bir koruma kalkanı sunar. Sistemlerinizin operasyonel sürekliliğini ve ömrünü doğrudan etkileyen kritik bir yatırımdır.
60x140 mm iç ölçüleri, geniş bir kablo ve hortum demeti kapasitesi sunarken, 'Ağır Seri' ibaresi, bu kanalın standart muadillerine göre çok daha yüksek bir dayanıklılık, yük taşıma kapasitesi ve bükülme ömrü sunduğunu vurgular. Bu özellik, özellikle uzun hareket mesafelerinde, yüksek hız ve ivmelenmelerde, ayrıca ağır kabloların veya birden fazla hortumun bir arada taşınması gereken zorlu endüstriyel koşullarda hayati önem taşır. Modüler yapısı sayesinde istenen uzunlukta kolayca birleştirilebilir ve sisteminize özel olarak optimize edilebilir, böylece esneklik ve entegrasyon kolaylığı sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha Detaylı Bilgi: Ürün hakkında daha fazla teknik bilgiye ihtiyacınız varsa veya özel uygulama senaryolarınız için danışmanlık almak isterseniz, ürün içinde bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu ağır seri kablo kanalı, yüksek hassasiyet ve dinamizm gerektiren CNC tezgahlarında, çok eksenli robotik kollarda ve otomasyon hücrelerinde kritik bir rol oynar. Talaş, soğutma sıvıları ve yüksek hızda tekrarlayan hareketler gibi zorlayıcı koşullar altında güç, veri ve sinyal kablolarının korunmasını sağlar. Kabloların erken yıpranmasını, düğümlenmesini veya kopmasını engelleyerek makine duruş sürelerini minimuma indirir ve üretim sürekliliğini garanti altına alır.
Çelik haddehaneleri, madencilik ekipmanları, liman vinçleri ve büyük ölçekli malzeme taşıma sistemleri gibi ağır sanayi uygulamalarında, kablolar sürekli olarak yüksek gerilim, darbe ve ağır yük altında çalışır. Hareketli Kablo Kanalı 60x140 Ağır Seri, bu tür ortamlarda kabloların aşırı mekanik streslere, aşındırıcı toza ve zorlu hava koşullarına karşı korunmasında üstün performans sergiler. Uzun ömürlü yapısı sayesinde bakım maliyetlerini düşürür ve operasyonel güvenliği artırır.
Kabloların ömrünü uzatarak ani arızaları ve buna bağlı üretim duruşlarını engeller. Bu sayede makinelerinizin sürekli ve kesintisiz çalışmasını sağlayarak genel operasyonel verimliliği maksimize eder.
Özel olarak güçlendirilmiş polimer malzemelerden üretilmiş olması ve sağlam mühendislik tasarımı sayesinde, en zorlu endüstriyel koşullarda bile aşınmaya ve yıpranmaya karşı olağanüstü direnç gösterir.
Modüler yapısı ve standart endüstriyel ölçülerdeki tasarımı sayesinde, mevcut otomasyon sistemlerinize veya yeni projelerinize hızlı ve sorunsuz bir şekilde adapte edilebilir, kurulum süresini kısaltır.
Bu ağır seri kablo kanalının iç yüksekliği 60 mm, iç genişliği ise 140 mm'dir. Bu ölçüler, içerisine yerleştireceğiniz kablo ve hortumların dış çapları toplamı ve kaplayacağı alanı dikkate alarak uygun kapasiteyi hesaplamanıza olanak tanır. Genellikle, kablo ve hortumların toplam kesit alanının, kanalın iç alanının %60-70'ini geçmemesi önerilir.
Evet, Hareketli Kablo Kanalı 60X140 AĞIR SERİ, metal ayaklar ile tam uyumludur. Uzun ömürlü ve stabil bir montaj için metal ayakların kullanılması tavsiye edilir. Metal ayaklar, kanalın hareketli kısımlarının makine şasisine güvenli bir şekilde sabitlenmesini sağlar ve yüksek hız/ivmelenmelerde titreşimi minimize eder.
Kablo kanallarımız modüler yapıda olup, istenen metre kadar alınarak birbirlerine kolayca ek yapılabilir. Bir metre üstü alımlarda, ekleme için gerekli olan bağlantı parçaları tarafımızca gönderilmektedir. Bu sayede, projenizin ihtiyacına göre kanal uzunluğunu dilediğiniz gibi ayarlayabilirsiniz.
"Ağır Seri" tanımı, ürünün dayanıklılık ve yüksek mukavemet özellikleri için kullanılmıştır. Kanalın taşıyabileceği maksimum kablo yükü, uygulamanın dinamiklerine (hareket hızı, ivme, destek mesafesi) ve kanalın desteklenme şekline göre değişiklik gösterir. Genellikle, kanalın içindeki kabloların toplam ağırlığı, serbest taşıma uzunluğu arttıkça düşer. Detaylı bilgi için projenizin teknik özelliklerini paylaşarak destek ekibimizden yardım alabilirsiniz.
Kablo kanalı içindeki kabloların ömrü için uygun bükülme yarıçapı kritiktir. Bu modelin standart bükülme yarıçapı, içerisindeki kabloların minimum bükülme yarıçapına uygun olarak tasarlanmıştır. Kablolarınızın kendi minimum bükülme yarıçaplarını aşmadığından emin olun. Genellikle, kanalın kendi bükülme yarıçapı, içindeki en büyük çaplı kablonun minimum bükülme yarıçapından daha büyük olmalıdır. Bu, kabloların iç yapısının bozulmasını ve erken aşınmasını engeller.
Evet, farklı türdeki kabloları (özellikle güç ve sinyal kabloları) ayırmak, elektromanyetik paraziti (EMI) önlemek ve kabloların birbirine sürtünerek aşınmasını engellemek için dikey ayırıcılar kullanmanız şiddetle tavsiye edilir. Ayırıcılar, kablo kanalının içini daha düzenli hale getirerek bakım ve arıza tespiti süreçlerini de kolaylaştırır. Ayırıcılar, kanal ölçülerine uygun olarak ayrı olarak temin edilebilir.
Hareketli Kablo Kanalı 60X140 AĞIR SERİ, ağır sanayi ve yüksek performanslı makineler için tasarlanmıştır. Yüksek hızlı ve yüksek ivmeli uygulamalarda stabil çalışabilmesi için özel olarak güçlendirilmiştir. Ancak, maksimum çalışma hızı ve ivme, uygulamanın serbest taşıma uzunluğu, kablo yükü ve montaj şekli gibi faktörlere bağlıdır. Genel olarak, iyi desteklenmiş sistemlerde yüksek hızlara rahatlıkla ulaşılabilir.
Montaj alanınızı planlarken dikkat etmeniz gereken dış ölçüler: Kablo Kanalı Dış Yüksekliği 80 mm ve Kablo Kanalı Dış Genişliği 170 mm'dir. Bu ölçüler, mekanik tasarımınızda kanalın kaplayacağı alanı doğru bir şekilde belirlemenize yardımcı olacaktır.
"Ağır Seri" olarak tasarlanmış olan bu ürün, endüstriyel ortamlardaki zorlu koşullara karşı yüksek dayanıklılık gösterir. Yağ, toz ve talaş gibi etkenlere karşı dirençlidir. Ancak, kanalın ömrünü uzatmak için periyodik olarak temizlenmesi ve aşırı kirlenmeden korunması önemlidir. Sert kimyasallar yerine uygun endüstriyel temizleyiciler kullanılması tavsiye edilir.
Kabloların kanal içinde serbestçe hareket etmesi ve sürtünmenin minimize edilmesi için iç doluluk oranına (maksimum %60-70) dikkat edilmelidir. Ayrıca, farklı çaplardaki kabloları veya farklı hareket davranışına sahip kabloları ayırıcılarla bölmek, sürtünmeyi ve aşınmayı azaltacaktır. Kanalın montajının düzgün yapıldığından ve hareket ekseninde takılma yapmadığından emin olunmalıdır.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Hareketli Kablo Kanalı 60X140 AĞIR SERİ ürünümüz, üretim hatalarına karşı standart garanti koşullarımız altındadır. Garanti süresi ve detaylı bilgi için lütfen satış ekibimizle veya teknik servisimizle iletişime geçin. Herhangi bir sorun yaşadığınızda, barkod numarası (8692024012668) ile birlikte teknik servisimize başvurarak hızlı destek alabilirsiniz.
Evet, Hareketli Kablo Kanalı 60X140 AĞIR SERİ için yedek parça temini mümkündür. Tek tek ek parçalar veya uç bağlantı elemanları (metal ayaklar) gibi bileşenler ayrı olarak satılmaktadır. Bu sayede, tüm kanalı değiştirmek yerine sadece hasar gören parçayı yenileyerek maliyetten tasarruf edebilirsiniz. Yedek parça siparişleriniz için ürün barkod numarasını (8692024012668) belirterek satış ekibimizle iletişime geçebilirsiniz.
Kablo kanalının ve içerisindeki kabloların düzenli aralıklarla (uygulamanın yoğunluğuna göre haftalık veya aylık) görsel kontrolü tavsiye edilir. Herhangi bir çatlak, aşınma, gevşek bağlantı veya kablo deformasyonu belirtisi olup olmadığı kontrol edilmelidir. Toz ve kir birikintilerini temizlemek, kanalın ömrünü uzatacaktır. Hızlı aşınan veya hasar gören bağlantı parçaları derhal değiştirilmelidir.
