Gelince Haber VerHAREKETLİ KABLO KANALLARI | Üstün Performans Serisi

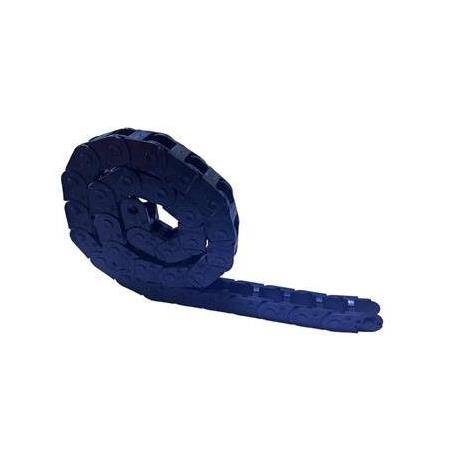

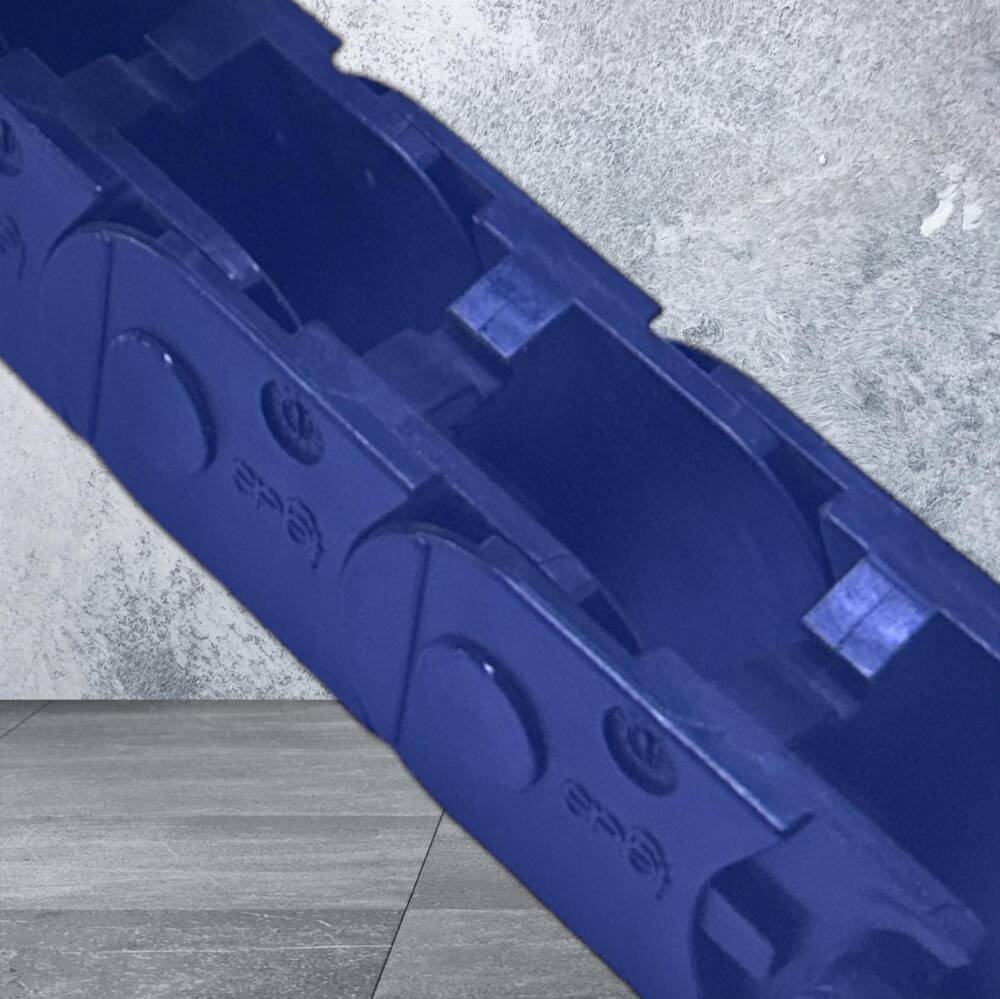

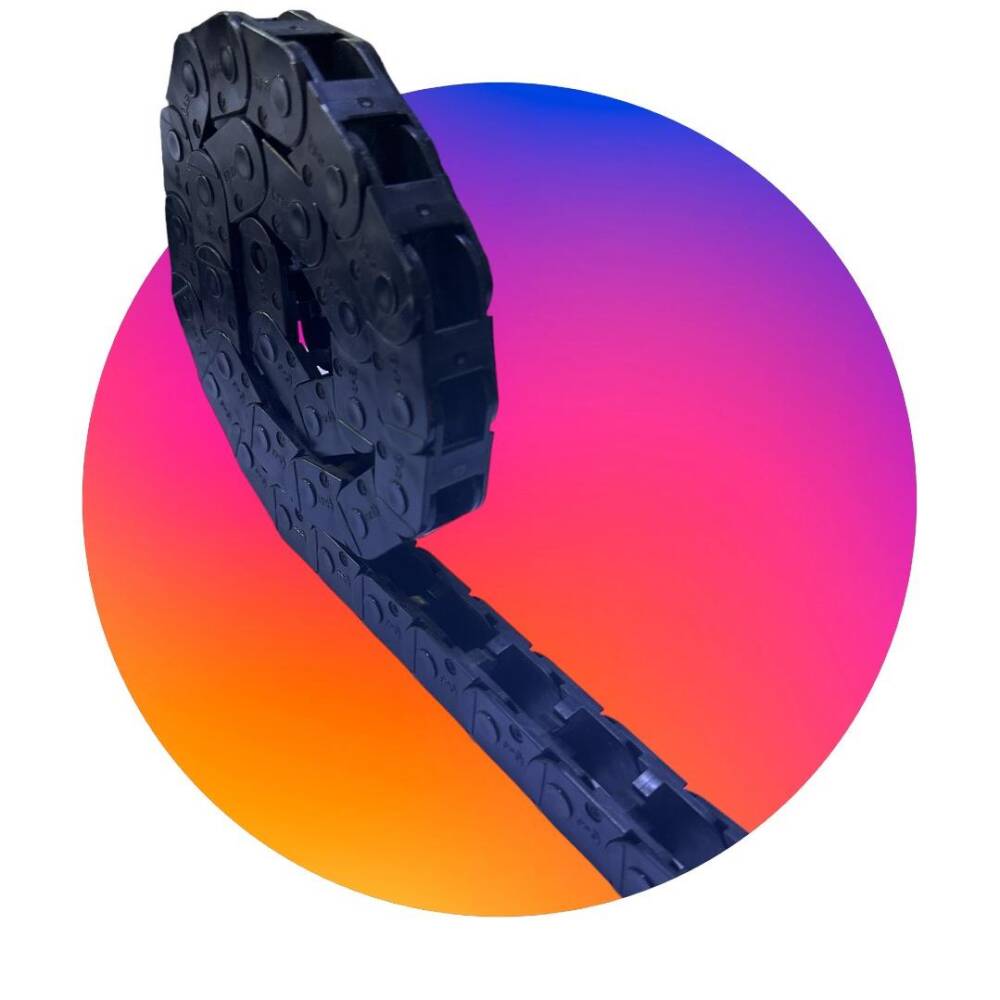

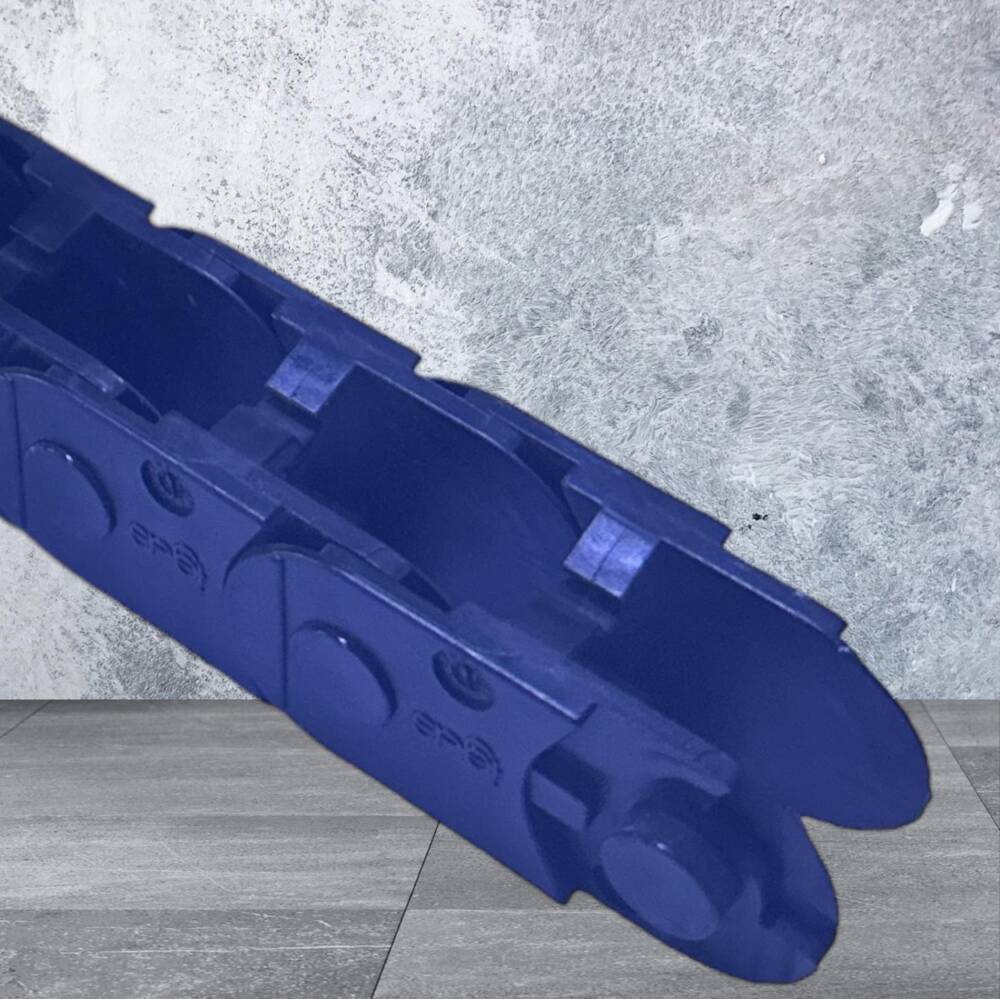

Endüstriyel otomasyonun ve modern makine tasarımının vazgeçilmez bileşenlerinden biri olan hareketli kablo kanalları, güç, veri ve kontrol kablolarının dinamik hareketli sistemlerde güvenli, düzenli ve uzun ömürlü bir şekilde taşınmasını sağlar. Mermak CNC standartlarında üretilen bu 15x20mm (iç ölçü) hareketli kablo kanalı, özellikle kompakt alanlarda yüksek performans ve güvenilirlik gerektiren uygulamalar için tasarlanmıştır. Yüksek hızlı eksen hareketleri, tekrarlayan bükülme döngüleri ve zorlu çalışma koşulları altında dahi kablo bütünlüğünü koruyarak sistemin kesintisiz operasyonunu garanti eder.
Bu özel seri, "Basma Kapak" mekanizması ile mühendislik kolaylığını ve operasyonel verimliliği bir araya getirir. Bu yenilikçi tasarım, kablo döşeme, değiştirme veya periyodik bakım süreçlerini son derece pratik hale getirir, böylece montaj sürelerini önemli ölçüde kısaltır ve işçilik maliyetlerini düşürür. Yüksek kaliteli mühendislik polimerlerinden üretilen yapısı, aşınmaya, kimyasallara, yağlara ve UV ışınlarına karşı üstün direnç göstererek ürünün zorlu endüstriyel ortamlardaki ömrünü maksimize eder ve Mermak CNC'nin kalite taahhüdünü yansıtır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu hareketli kablo kanalı, CNC makinelerinin X, Y ve Z eksenlerindeki yüksek hızlı ve tekrarlayan hareketlerde güç, veri ve sinyal kablolarının yanı sıra pnömatik/hidrolik hortumların güvenli bir şekilde yönlendirilmesi için idealdir. Özellikle talaş, soğutma sıvısı ve kesme yağları gibi zorlu endüstriyel ortamlara karşı kabloları koruyarak, makinenin kesintisiz ve yüksek hassasiyetli operasyonunu garanti eder, arıza sürelerini minimuma indirir.
Endüstriyel robot kollarında, lineer modüllerde, montaj hatlarındaki taşıma sistemlerinde ve genel otomasyon ekipmanlarındaki dinamik uygulamalarda kritik önem taşır. Esnek yapısı sayesinde çok eksenli hareketleri ve torsiyonel yükleri desteklerken, sensör, aktüatör ve güç kablolarının birbirine karışmasını, ezilmesini ve aşınmasını önleyerek sistem güvenilirliğini ve ömrünü artırır, robotik uygulamaların hassasiyetini korur.
Kabloların düzenli, korunaklı ve sorunsuz hareketini sağlayarak, olası kablo hasarlarından kaynaklanan beklenmedik arıza sürelerini minimize eder. Bu sayede makineleriniz maksimum performansla çalışmaya devam eder ve üretim hattınızın genel verimliliği artar.
Özel olarak seçilmiş, yüksek kaliteli mühendislik polimerlerinden üretilmiş yapısı, aşınmaya, mekanik gerilimlere, kimyasallara ve UV ışınlarına karşı olağanüstü direnç gösterir. Bu sayede bakım maliyetlerini düşürür ve ürünün zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışmasını garanti eder.
Yenilikçi basma kapak tasarımı ve modüler yapısı sayesinde kablo döşeme, değiştirme ve kanal montaj işlemleri son derece kolay ve hızlıdır. Standart bağlantı elemanları ile mevcut veya yeni sistemlere minimum çaba ile hızlı ve sorunsuz bir şekilde entegre edilebilir, kurulum maliyetlerinden tasarruf sağlar.
Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak modelimizin iç alanı 15mm yüksekliğe ve 20mm genişliğe sahiptir. Ortalama bir CAT6 kablo dış çapı 6-7mm civarındadır. Kabloların birbirini sıkıştırmayacak ve hareket özgürlüğünü engellemeyecek şekilde, iç düzenlemeye bağlı olarak yaklaşık 4-5 adet CAT6 kabloyu rahatlıkla sığdırabilirsiniz. Fiber optik veya daha ince sinyal kabloları için bu sayı artabilir.
Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak modelimizin standart minimum bükülme yarıçapı genellikle 30-45mm civarındadır. Daha dar alanlarda kullanım, kanalın ve içindeki kabloların ömrünü kısaltabilir, hatta kopmalara neden olabilir. Uygulamanız için gerekli minimum bükülme yarıçapını teknik dökümanlarımızdan kontrol etmeniz veya Mermak CNC teknik ekibine danışmanız önerilir.
Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak modelimiz için genellikle uç kısımlarda özel montaj braketleri kullanılır. Bu braketler, kanalın sabit ve hareketli uçlarına vidalarla bağlanarak makinenizin şasisi veya hareketli eksenine kolayca monte edilmesini sağlar. Doğru montaj için kanalın serbestçe hareket edebileceği bir alan bırakılması ve braketlerin düzgün hizalanması önemlidir.
Kabloların ömrünü uzatmak için birkaç önemli nokta var: Birincisi, kabloları kanal içine sıkıştırmadan, gevşek bir şekilde yerleştirin. İkincisi, kanalın içinde kabloları birbirine dolamayacak şekilde ayırıcılar (eğer kanal destekliyorsa) kullanın. Üçüncüsü, hareketli kablolar için özel olarak tasarlanmış 'hareketli kablo' (robotik veya drag chain kabloları) kullanın. Son olarak, kanalın bükülme yarıçapına uygun hareket ettiğinden emin olun.
Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak modelimizin taşıma kapasitesi, kullanılan malzemenin dayanıklılığına, desteklenmeyen serbest açıklık mesafesine ve hareket dinamiklerine (hız, ivme) bağlıdır. Genel olarak, bu boyuttaki bir kanal, metre başına ortalama 0.5 - 1 kg arası ağırlığı güvenle taşıyabilir. Daha ağır yükler veya uzun serbest açıklıklar için daha büyük ve destekli kablo kanalları tercih edilmelidir. Spesifik uygulamanız için Mermak CNC teknik ekibinden destek alabilirsiniz.
Evet, Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak, belirli hız ve ivme limitleri dahilinde CNC tezgahları gibi yüksek performanslı uygulamalarda kullanılabilir. Genellikle 5-10 m/s hızlara ve 5-10 m/s² ivmelere kadar sorunsuz çalışabilir. Ancak çok yüksek hız ve ivmelerde kanalın ve içindeki kabloların aşınması hızlanabilir veya gürültü artabilir. Uygulamanızın dinamiklerini göz önünde bulundurarak seçim yapmanız önemlidir.
Mermak CNC Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak modelimiz, yüksek mukavemetli ve aşınmaya dirençli mühendislik plastiklerinden (genellikle güçlendirilmiş Polyamid, PA6) üretilmektedir. Bu malzeme, endüstriyel ortamlardaki yağ, toz, nem ve hafif kimyasallara karşı iyi bir direnç gösterir. Geniş bir sıcaklık aralığında (-20°C ile +80°C arası) stabil performans sağlar, bu da onu zorlu koşullar için uygun kılar.
Evet, Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak modelimiz modüler bir yapıya sahiptir. Her bir bağlantı noktasından kolayca ekleme veya çıkarma yaparak kanalın toplam uzunluğunu uygulamanızın gerektirdiği şekilde ayarlayabilirsiniz. Bu, kurulum esnekliği ve gelecekteki değişiklikler için büyük avantaj sağlar.
Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak genellikle çok az bakım gerektirir. Düzenli aralıklarla kanalın içini ve dışını toz, talaş veya kir birikintilerinden temizlemek yeterlidir. Hareketli eklemlerin serbestçe çalıştığından emin olun ve herhangi bir çatlak veya aşırı aşınma belirtisi varsa ilgili bağlantı parçasını kontrol edin. Özel bir yağlama veya kimyasal temizleyici kullanımı genellikle önerilmez, hafif nemli bir bez yeterlidir.
Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak, düşük sürtünme katsayısına sahip malzemelerden üretilmiştir ve optimize edilmiş bir tasarıma sahiptir. Normal çalışma koşullarında oldukça sessizdir. Ancak, yüksek hız ve ivmelerde veya kanal içine çok sayıda kablo sıkıştırıldığında sürtünmeden kaynaklanan hafif bir ses oluşabilir. Genellikle ofis ortamı gibi ultra sessiz uygulamalar için değil, endüstriyel otomasyon ortamları için tasarlanmıştır.
Evet, Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak modelimizin modüler yapısı sayesinde kırılan veya aşınan bağlantı parçaları, kapaklar veya montaj braketleri için yedek parça temin edebilirsiniz. Bu sayede tüm kanalı değiştirmek yerine sadece hasarlı kısmı yenileyerek maliyetten tasarruf edebilir ve hızlıca tamir yapabilirsiniz. Yedek parça temini için Mermak CNC satış ekibimizle iletişime geçebilirsiniz.
Mermak CNC olarak, Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak ürünümüze malzeme ve üretim hatalarına karşı standart 1 yıl garanti vermekteyiz. Garanti kapsamı, normal kullanım koşullarında meydana gelen üretim kusurlarını kapsar. Yanlış montaj, aşırı yükleme, dış etkenlere bağlı hasarlar veya kullanım kılavuzuna aykırı kullanımdan kaynaklanan sorunlar garanti kapsamı dışındadır. Detaylı garanti koşulları için lütfen Mermak CNC web sitesini veya satış sonrası destek birimimizi inceleyiniz.
Hareketli Kablo Kanalı 15x20 (İç Ölçü) Basma Kapak ürünümüzün kullanım ömrü, çalışma koşullarına (hız, ivme, yük, ortam sıcaklığı), hareket döngüsü sayısına ve bakım sıklığına göre değişiklik gösterir. Optimal koşullarda ve doğru kurulumla milyonlarca döngüye kadar dayanabilir. Ortalama olarak, endüstriyel uygulamalarda 5 ila 10 yıl arasında bir kullanım ömrü beklenir. Aşırı zorlayıcı koşullar veya yetersiz bakım ömrü kısaltabilir.
