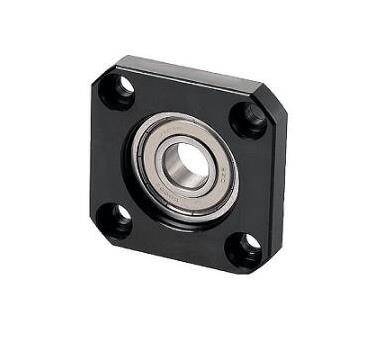

Ff 30 Vidalı Mil Uç Yatağı, endüstriyel otomasyon sistemlerinde vidalı mil tahrikli lineer eksenlerin serbest taraf (support end) destekleme görevi için özel olarak tasarlanmış, yüksek hassasiyetli bir bileşendir. Lineer hareket sistemlerinde vidalı milin stabil ve doğru bir şekilde dönmesini sağlamak, hassas konumlandırma ve tekrarlanabilirlik açısından kritik öneme sahiptir. FF serisi, sabit taraf (fixed end) vidalı mil yatak bloklarıyla (örneğin FK/BK serisi) eşleştirilerek, vidalı milin serbest ucunun radyal yönde hassas bir şekilde kılavuzlanmasını ve aynı zamanda eksenel yöndeki sınırlı yükleri absorbe etmesini sağlar. Bu yapı, vidalı milin kritik hız değerlerine ulaşmasını engelleyerek sistemin genel rijitliğini ve çalışma stabilitesini artırır.
Bu uç yatağı, iç yapısında tek sıralı derin oluklu bilyalı rulman barındırır. Bu rulman tipi, vidalı milin radyal yükler altında dahi yüksek hassasiyetle dönmesini temin ederken, aynı zamanda sistemdeki termal genleşmelerden kaynaklanan boy uzamalarını emniyetli bir şekilde karşılayacak şekilde tasarlanmıştır. Vidalı milin çalışma esnasında ısınmasıyla meydana gelen uzamalar, rulman iç boşluğu ve özel gövde tasarımı sayesinde absorbe edilerek, milin sıkışması veya gerilme altında kalması riski minimuma indirilir. Özel sızdırmazlık elemanları ile donatılmış olması, kirli ve talaşlı endüstriyel ortamlarda dahi rulmanın korunmasını sağlayarak uzun ömürlü ve bakım gerektirmeyen bir çalışma imkanı sunar. Bu mühendislik yaklaşımı, özellikle uzun strok ve yüksek devirli uygulamalarda sistemin ömrünü ve performansını doğrudan etkiler.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Ff 30 Vidalı Mil Uç Yatağı, yüksek hassasiyet ve tekrarlanabilirlik gerektiren CNC router'lar, freze tezgahları, torna tezgahları ve taşlama makinelerinde kritik bir rol oynar. Özellikle uzun strok X, Y veya Z eksenlerinde, vidalı milin serbest ucunu destekleyerek eksenel kaçıklıkları minimize eder ve işleme kalitesini artırır. Yüksek ilerleme hızlarına sahip eksenlerde, milin kritik hızına ulaşmasını engelleyerek sistem stabilitesini sağlar ve titreşimi azaltır.
Endüstriyel robot kollarının lineer eksenlerinde, otomatik montaj hatlarında, malzeme taşıma ve paketleme sistemlerinde vidalı mil tahrikli aktüatörlerde güvenilir bir destek noktası sunar. Yüksek hızda dönen ve sürekli çalışma gerektiren bu tür uygulamalarda, milin termal genleşmesini etkin bir şekilde yöneterek performans düşüşünü ve bakım ihtiyacını azaltır. Diğer uçta motor bulunan lineer aktüatörlerde, vidalı milin doğru pozisyonlanmasını ve yüklerin dengeli dağıtılmasını sağlayarak sistemin operasyonel ömrünü uzatır.
Hassas mil desteği sayesinde sürtünmeyi ve titreşimi minimize eder, bu da daha az enerji tüketimi ve daha akıcı, kararlı hareket anlamına gelir. İşleme sürelerini optimize ederek ve üretim kalitesini artırarak operasyonel verimliliği doğrudan yükseltir.
Üstün malzeme kalitesi, tek sıralı derin oluklu bilyalı rulman yapısı ve etkili sızdırmazlık elemanları sayesinde kir ve toz gibi dış etkenlere karşı yüksek dayanıklılık gösterir. Bu özellikler, bakım aralıklarını uzatır ve zorlu endüstriyel ortamlarda dahi kesintisiz, uzun ömürlü çalışma sağlar, toplam sahip olma maliyetini (TCO) düşürür.
Endüstriyel standartlara uygun tasarımı ve hazır gövde yapısı, montaj sürecini son derece basitleştirir. Mevcut vidalı mil sistemlerine hızlı ve hatasız bir şekilde entegre edilebilir, böylece mühendislik ve kurulum zamanından önemli ölçüde tasarruf sağlanır.
Vidalı mil ucunun nominal çapı 30 mm olmalıdır. En kritik nokta, mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlamaktır. Milin uç işleme ölçüleri (omuz çapı, diş boyu ve somun yerleşimi) için FF 30 serisine ait güncel katalogdaki şemalara ve değerlere harfiyen uyulmalıdır.
Eksen kaçıklığını önlemek için hem FF 30 serbest taraf bloğu hem de eşleştiği sabit taraf blokları (FK/BK) gövdeye aynı eksen üzerinde, paralel ve hizalı bir şekilde bağlanmalıdır. Ayrıca, vidalı mili motora bağlayan kaplin veya kavramanın, eksenel ve radyal kaçıklıkları minimize edecek esnek ve hassas bir tipte seçilmesi büyük önem taşır.
Evet, doğru seçilen FF 30 vidalı mil uç yatağı, vidalı milin serbest ucunu radyal olarak destekleyerek kritik hızını ve eksen rijitliğini önemli ölçüde artırır. Bu sayede, vidalı milin yüksek devirlerde daha stabil ve titreşimsiz çalışmasına olanak tanır; bu da özellikle yüksek hızlı CNC ve otomasyon eksenlerinde performans ve hassasiyet avantajı sağlar.
FF 30 serbest taraf uç yatağı, vidalı milin ısınmasına bağlı boy uzamalarını tolere etmek üzere özel olarak tasarlanmıştır. İç yapısındaki tek sıralı derin oluklu bilyalı rulman ve gövde tasarımı sayesinde, termal genleşmeye belirli miktarda izin verir ve milin sıkışma riskini emniyetli bir şekilde absorbe eder. Bu, uzun stroklu ve değişken sıcaklıktaki uygulamalar için kritiktir.
FF 30 yatak bloğu, iç yapısındaki tek sıralı derin oluklu bilyalı rulman sayesinde hem radyal hem de sınırlı eksenel yükleri taşıyacak şekilde tasarlanmıştır. Bu bloğun taşıyabileceği spesifik radyal ve eksenel yük değerleri, her zaman Mermak CNC'nin güncel ürün kataloğunda detaylı olarak belirtilmektedir. Projeniz için doğru değerleri katalogdan kontrol etmeniz önerilir.
FF 30 vidalı mil uç yatağı, özellikle uzun strok çalışan CNC ve otomasyon eksenlerinde, yüksek hızda dönen vidalı mil sistemlerinde ve motorun diğer ucunda destek gerektiren lineer aktüatörlerde çok verimlidir. Genellikle FK/BK sabit bloklar ile eşleştirilerek, vidalı milin serbest ucunda radyal destek ve kontrollü termal genleşme sağlamak amacıyla kullanılır.
FF 30 bloğu içerisindeki tek sıralı derin oluklu bilyalı rulman, uygun montaj, bakım ve doğru çalışma koşullarında uzun ömürlü olacak şekilde tasarlanmıştır. Sızdırmazlık elemanları sayesinde kirli ortamlarda bile dayanıklıdır. Ancak her mekanik parça gibi, rulmanlar da zamanla aşınabilir ve performans düşüşü yaşanabilir. Gerekli görüldüğünde, Mermak CNC talimatlarına uyarak rulman değişimi yapılabilir.
Evet, FF 30 vidalı mil uç yatağı, bünyesindeki sızdırmazlık elemanları sayesinde kir ve talaşlı ortamlarda uzun ömürlü ve güvenilir bir çalışma performansı sunar. Bu elemanlar, rulmanların iç yapısını dış etkenlerden koruyarak bakım ihtiyacını azaltır ve yatak bloğunun dayanıklılığını artırır.
FF 30 yatak bloğunda bir arıza belirtisi genellikle artan ses (uğultu, gıcırtı), beklenmedik titreşimler, vidalı milde anormal boşluk veya sıcaklık artışı ile kendini gösterir. Ayrıca, eksen hareketinde hassasiyet kaybı veya takılmalar da rulman sorunlarına işaret edebilir. Bu tür belirtilerde, sistemin kontrol edilmesi ve gerekirse Mermak CNC teknik servisine danışılması önemlidir.
