Gelince Haber VerFf 12 Vidalı Mil Uç Yatağı
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme

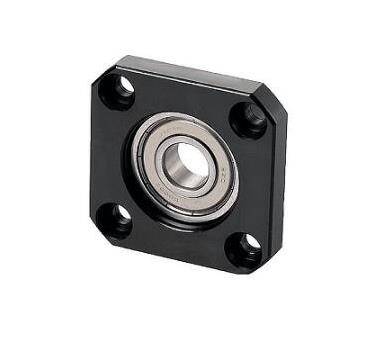

Endüstriyel otomasyon sistemlerinin vazgeçilmez bileşenlerinden olan Ff 12 Vidalı Mil Uç Yatağı, lineer hareket sistemlerinde vidalı milin serbest tarafını (support end) hassas bir şekilde desteklemek üzere tasarlanmıştır. Bu kritik komponent, vidalı milin radyal yükler altında stabilitesini korumasını sağlarken, aynı zamanda operasyon sırasında oluşan termal genleşmeleri güvenli bir şekilde absorbe ederek sistemin sıkışmasını önler. FK/BK serisi sabit taraf bloklarıyla mükemmel uyum içerisinde çalışan FF 12, özellikle uzun stroklu ve yüksek hassasiyet gerektiren lineer eksen uygulamalarında sistemin genel rijitliğini ve çalışma ömrünü doğrudan etkileyen bir mühendislik çözümüdür.
FF serisi uç yatak blokları, iç yapısında tek sıralı derin oluklu bilyalı rulman barındırır. Bu rulman tipi, hem yüksek radyal yükleri etkin bir şekilde taşırken hem de sınırlı eksenel yükleri tolere edebilir. Vidalı milin ısınmasına bağlı boy uzamaları, rulman iç boşluğu ve özel olarak tasarlanmış gövde geometrisi sayesinde emniyetli bir biçimde yönetilir. Bu sayede, milin sıkışması veya aşırı gerilmesi gibi performans düşürücü durumlar engellenir. Mermak CNC V2 standartlarına uygun olarak tasarlanan Ff 12, otomasyon projelerinizde güvenilir, kararlı ve uzun ömürlü bir performans sunarak operasyonel verimliliğinizi maksimize etmenize olanak tanır.
Öne Çıkan Avantajlar
- Yüksek Eksen Rijitliği: Vidalı milin kritik hızını ve eksen rijitliğini optimize ederek daha kararlı ve hassas hareket sağlar.
- Termal Genleşme Yönetimi: Derin oluklu bilyalı rulman ve özel gövde tasarımı sayesinde milin ısınmasına bağlı boy uzamalarını güvenle absorbe eder, sıkışma riskini ortadan kaldırır.
- Kolay Entegrasyon ve Montaj: Hazır gövde ve ayarlı rulman yapısı, tasarım ve montaj süreçlerini basitleştirir, kurulum süresini önemli ölçüde kısaltır.
- Uzun Ömürlü Çalışma: Sızdırmazlık elemanları ile kir, toz ve talaşlı ortamlarda dahi rulmanları koruyarak bakım ihtiyacını azaltır ve ürün ömrünü uzatır.
- Yüksek Yük Taşıma Kapasitesi: Vidalı mil ucunda oluşan radyal ve sınırlı eksenel yükleri güvenli ve etkin bir şekilde gövdeye aktarır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC ve Otomasyon Eksenleri
Ff 12 Vidalı Mil Uç Yatağı, özellikle uzun strok çalışan CNC torna, freze ve işleme merkezlerinde vidalı milin serbest ucunu destekleyerek eksenel rijitliği artırır. Yüksek hızlı ve hassas pozisyonlama gerektiren otomatik montaj hatları ile robotik sistemlerde, vidalı milin stabil çalışmasını garantiler ve titreşimi minimize eder.
Yüksek Hızlı Vidalı Mil Sistemleri
Diğer ucunda motor bulunan lineer aktüatörlerde ve hızlı pozisyonlama sistemlerinde, vidalı milin serbest ucundaki radyal yükleri emniyetle karşılar. Bu sayede, yüksek devirlerde dahi milin salgısını kontrol altında tutar ve sistemin kritik hızını yükselterek daha dinamik ve verimli operasyonlara olanak tanır.
Hassas Ölçüm ve Test Cihazları
Optik ölçüm ekipmanları, mikroskopik pozisyonlama sistemleri ve laboratuvar test cihazları gibi yüksek doğruluk ve tekrarlanabilirlik gerektiren uygulamalarda Ff 12, vidalı milin hareket hassasiyetini korur. Termal genleşme yönetimi sayesinde uzun süreli ve kararlı ölçümler için ideal bir destektir.
Operasyonel Avantajlar
Yüksek Verimlilik
Optimize edilmiş eksen rijitliği ve titreşim kontrolü sayesinde makine çalışma hızlarını artırır, üretim döngülerini kısaltır ve enerji verimliliğine katkıda bulunur.
Uzun Kullanım Ömrü
Yüksek kaliteli rulman malzemesi, etkin sızdırmazlık elemanları ve termal genleşme toleransı sayesinde zorlu endüstriyel koşullarda dahi minimum bakım ile maksimum kullanım ömrü sunar.
Kolay Entegrasyon
Standart boyutları ve hazır montaj bloğu yapısı, mevcut veya yeni tasarlanacak sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar, tasarım ve montaj maliyetlerini düşürür.
Maksimum Hassasiyet
Vidalı milin radyal yönde hassas kılavuzlanması, eksenel boşluğun minimumda tutulması ve termal stabilite, nihai ürün veya işlem hassasiyetini artırır.
FF12 Ölçüleri
Ff 12 Vidalı Mil Uç Yatağı Hakkında Merak Edilenler ve Teknik Detaylar
FF 12 Vidalı Mil Uç Yatağı, vidalı milin "serbest taraf (support end)" ucunda kullanılmak üzere tasarlanmıştır. Genellikle vidalı milin motorun bağlı olmadığı, karşı ucunu destekleyerek radyal yükleri taşır ve termal genleşmeye izin verir. Sabit taraf blokları (BK/FK serisi) ise motor tarafında kullanılır ve eksenel yükleri karşılar.
FF 12 Vidalı Mil Uç Yatağı, nominal 12 mm çapındaki vidalı miller için tasarlanmıştır. Ancak, bloğun rulmanına tam ve doğru oturması için vidalı mil ucunun, bloğun katalog değerlerine uygun olarak işlenmesi kritik öneme sahiptir. Mil omuz çapı, diş boyu ve somun yerleşimi gibi ölçülerin, ürünün teknik şemasına göre hazırlanması gerekir. Aksi takdirde, montajda sorunlar yaşanabilir veya performans düşebilir.
FF 12 Vidalı Mil Uç Yatağı içerisinde tek sıralı derin oluklu bilyalı rulman bulunmaktadır. Bu rulman tipi hem radyal yöndeki yükleri hassas bir şekilde taşır hem de sınırlı eksenel yükleri emniyetli bir şekilde karşılayabilir. Tam yük taşıma kapasiteleri için ürünün detaylı teknik kataloğuna başvurulması gerekmekle birlikte, serbest taraf desteği için yeterli mukavemeti sunar.
FF 12 Vidalı Mil Uç Yatağı, vidalı milin ısınmasına bağlı boy uzamalarını emniyetli bir şekilde absorbe etmek üzere tasarlanmıştır. İç yapısındaki rulman iç boşluğu ve özel gövde tasarımı sayesinde termal genleşmeye belirli miktarda izin verilir, bu da sıkışma riskini azaltır. Doğru montaj ve yağlama ile aşırı ısınma sorunlarının önüne geçilebilir.
Montajda en önemli noktalardan biri, vidalı mil uç işleme ölçülerinin blok serisinin katalog değerleriyle tam uyumlu olmasıdır. Mil omuz yüzeyi ile rulman iç bileziği arasında temiz ve tam bir temas sağlanmalıdır. Ayrıca, sabit taraf bloğu (FK/BK) ile serbest taraf bloğu (FF) aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanmalıdır. Bu, eksenel kaçıklığı minimize ederek sistemin ömrünü ve hassasiyetini artırır.
FF 12 bloğu, doğru monte edildiğinde vidalı milin radyal yönde hassas bir şekilde kılavuzlanmasını sağlar. Yüksek hassasiyet gerektiren uygulamalarda, sabit ve serbest blokların mükemmel hizalanması şarttır. Kaplin veya kavrama seçimi de kritik öneme sahiptir; eksen kaçıklığını minimuma indirecek esnek kaplinler tercih edilmelidir. Aksi takdirde, kaplinin neden olduğu kaçıklıklar rulmanlara gereksiz yük bindirerek hassasiyeti ve ömrü olumsuz etkiler.
FF 12 serbest taraf bloğu, genellikle FK veya BK serisi sabit taraf (fixed end) blokları ile eşleştirilerek kullanılır. Uyumlu bir sistem için, seçilecek sabit taraf bloğunun da aynı nominal mil çapına (12 mm) ve vidalı mil serisine uygun olması gerekmektedir. İki bloğun birlikte doğru çalışması, vidalı milin hem radyal hem de eksenel olarak doğru şekilde desteklenmesini sağlar.
FF 12 Vidalı Mil Uç Yatağı, sızdırmazlık elemanları ile birlikte gelmektedir. Bu elemanlar, kir ve talaşlı ortamlarda rulmanın içine yabancı maddelerin girmesini engelleyerek uzun ömürlü ve güvenilir bir çalışma imkanı sağlar. Ancak çok ağır ve aşındırıcı ortamlarda düzenli bakım ve kontrolün aksatılmaması, gerekirse ek koruyucu önlemler alınması tavsiye edilir.
Doğru seçilmiş ve monte edilmiş bir FF 12 Vidalı Mil Uç Yatağı, vidalı milin serbest ucunu radyal olarak destekleyerek salınımını azaltır. Bu destek, vidalı milin daha yüksek devirlerde stabil çalışmasına olanak tanır ve kritik hız değerini artırmaya yardımcı olur. Aynı zamanda, milin bükülme direncini artırarak eksen rijitliğine de katkıda bulunur, bu da daha kararlı ve hassas hareketler sağlar.
Evet, Ff serisi ve benzeri serbest taraf (support end) vidalı mil yatak blokları, farklı nominal mil çaplarına uygun çeşitli boyutlarda mevcuttur. Mermak CNC ürün gamında, 12mm dışındaki vidalı mil çapları için de uygun Ff serisi veya muadil blokları bulabilirsiniz. İhtiyaç duyduğunuz çapa göre ürün kataloğumuzu inceleyebilir veya teknik ekibimizden destek alabilirsiniz.
FF 12 gibi çoğu serbest taraf bloğunda rulmanlar değiştirilebilir yapıdadır. Ancak, rulman değişimi sırasında doğru boyutta ve tipte rulman kullanılması, ayrıca montajın hassasiyetle yapılması önemlidir. Her ne kadar özel bir alet gerekmese de, rulmana zarar vermemek ve doğru oturmasını sağlamak için uygun çektirme veya presleme yöntemleri kullanılması tavsiye edilir. Mümkünse üretici talimatlarına uyulmalı veya yetkili servisten destek alınmalıdır.
Mermak CNC olarak ürünlerimizin kalitesinin arkasındayız. FF 12 Vidalı Mil Uç Yatağı ile ilgili herhangi bir teknik sorun yaşamanız durumunda, uzman teknik ekibimizden destek alabilirsiniz. Ürünlerimiz standart garanti koşulları altındadır ve garanti süresi boyunca malzeme veya üretim kaynaklı arızalarda gerekli destek sağlanır. Detaylı bilgi için satış sonrası destek birimimizle iletişime geçmenizi rica ederiz.
FF 12 Vidalı Mil Uç Yatağı, özellikle FK/BK sabit blok ile eşlenmiş vidalı mil eksenlerinde, uzun strok çalışan CNC ve otomasyon eksenlerinde, yüksek hızda dönen vidalı mil sistemlerinde ve diğer ucunda motor bulunan lineer aktüatörlerde en verimli şekilde kullanılır. Radyal destek ve kontrollü termal genleşme gerektiren tüm 12mm vidalı mil uygulamaları için ideal bir çözümdür.
