Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

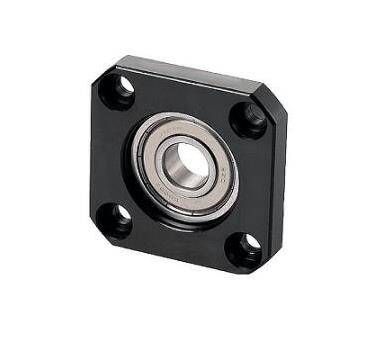

Ff 25 Vidalı Mil Uç Yatağı, hassas lineer hareket sistemlerinin vazgeçilmez bir bileşeni olup, özellikle vidalı mil tahrikli eksenlerde serbest taraf (support end) yatak bloğu olarak görev yapar. Bu kritik parça, vidalı milin serbest ucunu destekleyerek sistemin genel rijitliğini artırır, dönme hassasiyetini korur ve eksenel yüklerin dengeli dağıtılmasına yardımcı olur. FF serisi, sabit taraf (fixed end) yatak blokları (FK/BK serileri gibi) ile eşleştirilerek kullanıldığında, vidalı mil sisteminin optimal performansını ve uzun ömürlü çalışmasını garanti eder.
Ürünün iç yapısında yer alan tek sıralı derin oluklu bilyalı rulman, hem radyal hem de sınırlı eksenel yükleri yüksek hassasiyetle taşımak üzere tasarlanmıştır. Bu özel rulman seçimi ve gövde tasarımı sayesinde, vidalı milin operasyon sırasında ısınmasına bağlı olarak meydana gelen boy uzamaları emniyetli bir şekilde absorbe edilir. Bu termal genleşme yönetimi, milin sıkışmasını önleyerek sistemin akıcılığını ve hassasiyetini korur. Ff 25, endüstriyel otomasyonun zorlu koşullarında dahi güvenilir ve kesintisiz performans sunarak üretim süreçlerinizin verimliliğini maksimize eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Ff 25 Vidalı Mil Uç Yatağı, CNC router'ların, yüksek hassasiyetli freze makinelerinin ve torna tezgahlarının uzun stroklu eksenlerinde vidalı mili desteklemek için idealdir. Özellikle Z ve Y eksenlerinde, vidalı milin serbest ucunun stabilizasyonunu sağlayarak işleme hassasiyetini, yüzey kalitesini ve takım ömrünü artırır. Yüksek hızlarda dahi titreşimi minimize ederek kesintisiz ve doğru operasyon sağlar.
Endüstriyel robot kollarının, otomatik konveyör sistemlerinin ve lineer aktüatörlerin tahrik ünitelerinde vidalı milin serbest ucunu hassas bir şekilde taşır. Özellikle malzeme taşıma, paletleme, sıralama ve paketleme gibi uygulamalarda, vidalı milin hassas konumlandırma yeteneğini destekler ve sistemin genel güvenilirliğini artırır. Bu, üretim hatlarında verimliliği ve hata oranını optimize eder.
Geniş format 3D yazıcıların, eklemeli imalat makinelerinin ve koordinat ölçüm makinelerinin (CMM) hareket eksenlerinde vidalı milin serbest ucunun hassas ve titreşimsiz bir şekilde dönmesini sağlar. Bu, katmanlı üretimde veya ölçümde milimetrik hassasiyetin korunması için kritik öneme sahiptir. Ürün kalitesini ve tekrarlanabilirliği doğrudan etkileyerek yüksek teknoloji uygulamalarında vazgeçilmez bir rol oynar.
Vidalı milin hassas ve titreşimsiz çalışmasını sağlayarak, makinelerin daha yüksek hızlarda ve daha uzun süre kesintisiz operasyon yapabilmesine olanak tanır. Bu, üretim döngü sürelerini kısaltır, enerji tüketimini optimize eder ve genel verimliliği artırır.
Yüksek kaliteli rulman ve gövde malzemesi seçimi, entegre sızdırmazlık elemanları ile birleşerek Ff 25'e zorlu endüstriyel koşullara karşı üstün direnç kazandırır. Bu yapı, bakım ihtiyacını minimize ederek ürünün operasyonel ömrünü önemli ölçüde uzatır.
Endüstriyel standartlara uygun tasarımı ve kompakt yapısı sayesinde mevcut veya yeni sistemlere sorunsuz bir şekilde entegre edilebilir. Montaj kolaylığı, kurulum süreçlerini hızlandırır, mühendislik maliyetlerini düşürür ve projelerin daha kısa sürede hayata geçirilmesini sağlar.
FF 25, "serbest taraf (support end)" vidalı mil yatak bloğudur. Bu, vidalı milin motorun bağlı olmadığı, karşı ucunda destek olarak kullanılması gerektiği anlamına gelir. Sabit taraf blokları (BK/FK) genellikle motor tarafında, eksenel yüklerin büyük bir kısmını taşıyacak şekilde tasarlanmıştır; FF serisi ise daha çok radyal destek ve termal genleşmeye izin vermek için kullanılır.
Ürün adındaki "25 mm" değeri, kullanacağınız vidalı milin nominal çapını ve uç işleme çapını belirtir. Doğru montaj için vidalı milinizin omuz çapı, diş boyu ve somun yerleşiminin, Ff 25 bloğunun katalog değerlerindeki uç işleme şemasına birebir uygun olması kritik öneme sahiptir. Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlamak, performans için elzemdir.
Ff 25 Vidalı Mil Uç Yatağı, iç yapısında tek sıralı derin oluklu bilyalı rulman kullanır. Bu rulman tipi, hem radyal yükleri hem de sınırlı eksenel yükleri taşıyacak şekilde seçilmiştir. Bu sayede milin radyal yönde hassas bir şekilde kılavuzlanması sağlanırken, termal genleşmeye de belirli bir miktar izin verilerek sıkışma riski en aza indirilir.
FF serisi uç yataklar, vidalı milin ısınmasına bağlı boy uzamalarını emniyetli bir şekilde absorbe etmek üzere tasarlanmıştır. Destek tarafında kullanılan derin oluklu rulmanın iç boşluğu ve özel gövde tasarımı sayesinde, milin genleşmesine kontrollü bir şekilde izin verilir ve böylece eksenel sıkışma veya gerilim oluşumu engellenir.
Doğru seçildiğinde ve uygun şekilde monte edildiğinde Ff 25 Vidalı Mil Uç Yatağı, vidalı milin serbest ucunu destekleyerek burkulma direncini artırır ve kritik hızını yükseltmeye yardımcı olur. Aynı zamanda, milin radyal yöndeki esnekliğini azaltıp daha sağlam bir yapı oluşturduğu için eksenin rijitliğini de artırır, bu da daha doğru ve tekrarlanabilir konumlandırma sağlar.
Sabit ve serbest taraf bloklarının (FK/BK ve FF) aynı eksen üzerinde paralel ve hizalı olması, sistemin performansı ve ömrü açısından hayati öneme sahiptir. Hatalı hizalama, rulmanlara gereksiz yük bindirerek ömrünü kısaltır ve hassasiyeti düşürür. Montaj sırasında iki bloğun da gövdeye paralel ve hizalı bağlanmasına dikkat edilmeli, yüksek hassasiyet gereken uygulamalarda ise eksen kaçıklığını minimuma indirecek tipte esnek kaplin veya kavrama seçimi önerilir.
Ff 25 Vidalı Mil Uç Yatağı, sızdırmazlık elemanları ile donatılmıştır. Bu elemanlar, bloğun içine kir, toz ve talaş gibi zararlı partiküllerin girmesini engelleyerek içindeki rulmanın ömrünü uzatır. Bu sayede, özellikle CNC tezgahları gibi kirli ve talaşlı endüstriyel ortamlarda dahi uzun ömürlü ve güvenilir bir çalışma imkanı sağlar.
Çoğu FF serisi modelde rulmanlar değiştirilebilir yapıdadır. Ancak, özellikle sabit taraf bloklarında ön yük ayarı ve montaj torku çok önemlidir. Rulman değişimi yapacaksanız, üretici talimatlarına kesinlikle uyulması ve mümkünse tork anahtarı kullanılarak doğru sıkma torklarının uygulanması tavsiye edilir. Yanlış montaj, eksenel boşluk veya sıkışmaya neden olabilir.
FF 25 Vidalı Mil Uç Yatağı, uzun strok çalışan CNC ve otomasyon eksenleri ile yüksek hızda dönen vidalı mil sistemleri için idealdir. Bu tür uygulamalarda, vidalı milin serbest ucunu destekleyerek titreşimi azaltır ve genel sistem stabilitesini artırır. Ancak, yine de vidalı milin kritik hız hesaplamalarının yapılması ve uygun boyutta seçilmesi, sistem performansının optimize edilmesi açısından önemlidir.
Ff 25 Vidalı Mil Uç Yatağı'nın içindeki derin oluklu bilyalı rulmanlar genellikle uzun ömürlü ve bakım gerektirmeyen tiptedir. Genellikle fabrika çıkışında yeterli miktarda gres ile yağlanmış gelirler ve sızdırmazlık elemanları sayesinde yağın içeride kalması sağlanır. Ancak, çok zorlu çalışma koşullarında veya yüksek devirli uygulamalarda, periyodik kontrol ve gerekirse üretici tavsiyesine uygun gres ile yeniden yağlama düşünülebilir.
Mermak CNC olarak, ürünlerimizin yedek parça tedarikini ve teknik servis hizmetlerini sağlamaktayız. Ff 25 için rulman değişimi gibi durumlarda, orijinal veya eşdeğer kalitede rulman temini konusunda destek olabiliriz. Arıza durumunda teknik ekibimizle iletişime geçerek detaylı bilgi alabilir ve çözüm odaklı destek alabilirsiniz.
UFL veya UP tipi yataklar genellikle düz miller için ve hafif yük, kompakt tasarım gerektiren uygulamalarda tercih edilirken, FF 25 Vidalı Mil Uç Yatağı doğrudan vidalı mil tahrikli sistemler için tasarlanmıştır. FF 25, vidalı milin kendine özgü yük ve genleşme dinamiklerini yönetebilen derin oluklu rulman yapısıyla, vidalı milin yüksek hassasiyet ve rijitlik beklentilerini karşılar. Vidalı milin serbest ucuna özel radyal destek ve kontrollü genleşme imkanı sunar.
