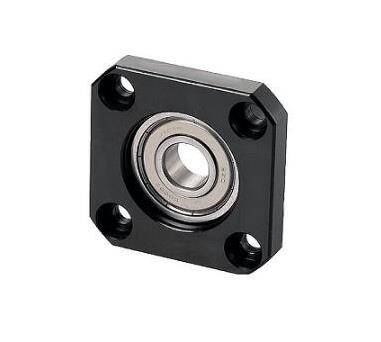

FF 17 Vidalı Mil Uç Yatağı, endüstriyel otomasyon sistemlerinde ve hassas makine uygulamalarında vidalı milin serbest ucunu (support end) desteklemek üzere özel olarak tasarlanmış kritik bir bileşendir. Lineer hareket sistemlerinde, özellikle uzun strok ve yüksek hızlı eksenlerde, vidalı milin doğru ve stabil bir şekilde çalışması için sabit taraf (fixed end) bloğu ile eşleştirilerek kullanılır. Bu uç yatak bloğu, vidalı milin radyal yönde hassas bir şekilde kılavuzlanmasını sağlarken, aynı zamanda milin ısınmasına bağlı olarak meydana gelebilecek boy uzamalarını (termal genleşme) güvenli bir şekilde absorbe ederek sistemin sıkışmasını önler ve uzun ömürlü, sorunsuz operasyon garanti eder.
Ürünün iç yapısında yer alan tek sıralı derin oluklu bilyalı rulman, hem radyal yükleri etkin bir şekilde taşırken hem de sınırlı eksenel yük kapasitesi sunar. Bu özel rulman seçimi ve gövde tasarımı, vidalı milin yüksek hızlarda dahi kararlı bir şekilde dönmesini sağlar ve eksenel rijitliği artırarak konumlandırma hassasiyetini maksimize eder. FF 17 serisi, mühendislik çözümlerinde kritik hızın artırılmasına ve genel sistem rijitliğinin iyileştirilmesine doğrudan katkıda bulunarak, otomasyon projelerinizde beklenen performansı ve güvenilirliği sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
FF 17 Vidalı Mil Uç Yatağı, özellikle uzun strok çalışan CNC torna, freze ve işleme merkezlerinin lineer eksenlerinde kritik bir rol oynar. Vidalı milin serbest ucunu hassas bir şekilde destekleyerek yüksek hızlarda dahi titreşimsiz ve kararlı hareket sağlar. Bu sayede işleme kalitesi artar, takım ömrü uzar ve parçaların hassasiyeti maksimum seviyede korunur. FK/BK sabit bloklarla eşleşerek eksenel ve radyal yükleri dengeli bir şekilde yönetir.
Robotik kol hareketleri, pick-and-place üniteleri, otomatik montaj hatları ve malzeme taşıma sistemleri gibi endüstriyel otomasyon uygulamalarında, vidalı mil tahrikli lineer aktüatörlerin güvenilir çalışması hayati öneme sahiptir. FF 17 uç yatağı, bu tür sistemlerde vidalı milin termal genleşmesini absorbe ederek tekrarlanan hassas konumlandırma görevlerinde sapmaları minimize eder ve sistemin genel dayanıklılığını ve verimliliğini artırır.
Vidalı milin serbest ucunu hassas bir şekilde destekleyerek sürtünmeyi ve titreşimi minimize eder. Bu, daha akıcı ve kararlı hareket sağlayarak tahrik sisteminin enerji verimliliğini artırır ve daha yüksek işleme hızlarına olanak tanır. Kontrollü termal genleşme yönetimi, uzun süreli operasyonlarda dahi performans düşüşünü engeller.
Yüksek kaliteli malzemelerden üretilmiş gövde yapısı ve entegre sızdırmazlık elemanları sayesinde kir, toz ve talaşlı ortamlarda dahi rulman ömrünü maksimize eder. Derin oluklu bilyalı rulmanın optimum seçimi ve gövdeye hassas entegrasyonu, bakım ihtiyacını azaltarak sisteminizin kesintisiz çalışmasına katkıda bulunur.
Standartlaştırılmış montaj delikleri ve kompakt tasarımı sayesinde mevcut veya yeni sistemlere kolayca entegre edilebilir. Vidalı mil uç işleme ölçüleriyle tam uyumluluk, montaj hatalarını minimize eder ve hızlı devreye alma süreçleri sağlar. Bu, mühendislik ve montaj maliyetlerinden tasarruf etmenize yardımcı olur.
FF kodlu Ff 17 Vidalı Mil Uç Yatağı, vidalı milin serbest tarafı (support end) için tasarlanmış bir yatak bloğudur. Sabit taraf bloğu (FK/BK serisi) ile eşleştirilerek, vidalı milin serbest ucunu radyal olarak destekler ve termal genleşmeye kontrollü bir şekilde izin vererek sıkışmayı önler. Bu sayede mil radyal yönde hassas şekilde kılavuzlanır.
Ff 17, nominal olarak 17 mm çapında vidalı miller için uygundur. Vidalı milinizin ucunu işlerken, bloğun katalog değerlerindeki uç işleme şemasına kesinlikle uymalısınız. Özellikle mil omuz çapı, diş boyu ve somun yerleşimi bu değerlere göre tasarlanmalı, aksi halde tam oturma ve hassas çalışma sağlanamaz.
Ff 17 bloğu, içinde tek sıralı derin oluklu bilyalı rulman barındırır. Bu rulmanlar, vidalı milin serbest ucunda esas olarak radyal yükleri taşımak ve mili hassas bir şekilde kılavuzlamak üzere seçilmiştir. Sınırlı eksenel yükleri de kaldırabilir ancak birincil görevi eksenel yük taşımak değildir, bu görev sabit taraf (fixed end) bloklarındaki rulmanlara aittir.
Ff 17 serbest taraf bloğu, doğru seçildiğinde vidalı milin kritik hızını artırmaya ve eksen rijitliğini yükseltmeye yardımcı olur. Özellikle uzun stroklu ve yüksek devirde çalışan CNC veya otomasyon eksenlerinde, vidalı milin bükülmesini ve titreşimini azaltarak daha kararlı ve hassas bir hareket sağlar.
Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas, yüklerin rulmana düzgün aktarılması ve milin doğru şekilde merkezlenmesi için hayati öneme sahiptir. Yüzeyde boşluk, kir veya talaş kalması, rulmanın ömrünü kısaltabilir, titreşime neden olabilir ve hassasiyeti düşürebilir. Montaj sırasında bu detaya özen gösterilmelidir.
Sabit ve serbest taraf bloklarının (FK/BK ve FF serileri) aynı eksen üzerinde paralel ve hizalı olması, vidalı milin düzgün dönmesini, aşırı gerilmelere maruz kalmamasını ve rulmanların optimum performansla çalışmasını sağlar. Hizalama hataları, rulmanlarda erken aşınmaya, yüksek sürtünmeye, titreşime ve sistemin hassasiyet kaybına yol açar.
Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır. Vidalı mil ile motor arasındaki ufak eksenel veya açısal kaçıklıkları tolere edebilen, ancak tork iletimini yüksek verimle sağlayan esnek veya diyaframlı kaplinler tercih edilmelidir. Bu, rulmanlara binen ilave yükleri azaltır ve sistem ömrünü uzatır.
Ff 17 bloğu içindeki sızdırmazlık elemanları, özellikle kirli, tozlu veya talaşlı endüstriyel ortamlarda rulmanların içine yabancı maddelerin girmesini engeller. Bu sayede rulmanın kirlenmesini ve aşınmasını önleyerek, bloğun ve vidalı mil sisteminin çalışma ömrünü önemli ölçüde uzatır ve daha uzun ömürlü çalışma imkanı sağlar.
Ff 17 bloğu, iç yapısında kullanılan tek sıralı derin oluklu bilyalı rulmanın iç boşluğu ve gövde tasarımı sayesinde vidalı milin ısınmaya bağlı boy uzamalarını emniyetli bir şekilde absorbe eder. Bu özel tasarım, milin radyal yönde hassas bir şekilde kılavuzlanırken, termal genleşmenin sıkışmaya yol açmasını engeller.
Ff 17 gibi çoğu yatak bloğu modelinde rulmanlar değiştirilebilir yapıdadır. Ancak değişim sırasında üretici talimatlarına uyulması ve özellikle montaj torklarının doğru uygulanması önemlidir. Yanlış montaj, eksenel boşluğa veya sıkışmaya yol açabilir. Mümkünse tork anahtarı kullanılması ve Mermak CNC teknik ekibinden destek alınması tavsiye edilir.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, Ff 17 Vidalı Mil Uç Yatağı için de belirli bir garanti süresi ve koşulları bulunmaktadır. Garanti süresi ve detayları için lütfen satın alma belgenizi kontrol edin veya Mermak CNC müşteri hizmetleri ile iletişime geçin. Garanti, genellikle üretim hatalarını kapsar ve yanlış montaj/kullanım kaynaklı sorunları içermez.
Evet, Ff 17 bloğu için sızdırmazlık elemanları gibi yedek parçalar Mermak CNC üzerinden temin edilebilir. Bloğun uzun ömürlü çalışması için düzenli kontrol ve temizlik önemlidir. Ağır çalışma koşullarında sızdırmazlık elemanlarının periyodik olarak kontrol edilmesi ve gerekirse değiştirilmesi, rulman ömrünü korumanıza yardımcı olacaktır.
Eğer Ff 17 bloğunda aşırı ısınma veya anormal sesler fark ederseniz, sistemi hemen durdurup kontrol etmelisiniz. Bu durum genellikle yanlış hizalama, aşırı yük, yetersiz yağlama veya rulman hasarından kaynaklanabilir. Montaj kontrollerini gözden geçirin, rulman durumunu ve yağlamayı kontrol edin. Sorun devam ederse Mermak CNC teknik servisi ile iletişime geçmeniz önerilir.
