Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

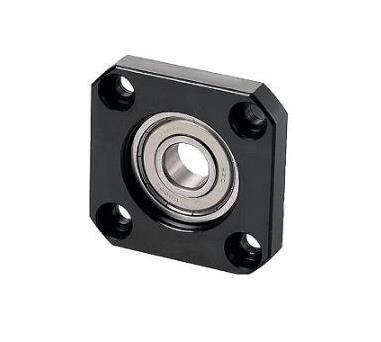

FF 15 Vidalı Mil Uç Yatağı, hassas lineer hareket sistemlerinin kritik bir bileşeni olarak, endüstriyel otomasyon uygulamalarında vidalı mil tahrikli eksenlerin serbest taraf (support end) desteğini sağlamak üzere özel olarak tasarlanmıştır. Bu yatak bloğu, vidalı milin serbest ucunu radyal yönde hassas bir şekilde kılavuzlarken, sistemin dinamik performansını ve uzun ömürlülüğünü doğrudan etkileyen termal genleşme faktörünü de etkin bir şekilde yönetir. Özellikle sabit taraf (fixed end) blokları ile kombinasyon halinde kullanıldığında, tüm vidalı mil sisteminin rijitliğini ve çalışma kararlılığını artırarak, yüksek hassasiyetli konumlandırma ve tekrarlanabilirlik gerektiren uygulamalarda üstün bir çözüm sunar.
Ürünün iç yapısında yer alan tek sıralı derin oluklu bilyalı rulman, hem radyal yükleri güvenle taşıma hem de sınırlı eksenel yükleri absorbe etme kapasitesine sahiptir. Bu özel rulman seçimi ve yatak bloğunun mühendislik tasarımı sayesinde, vidalı milin çalışma sırasında ısınmasıyla meydana gelen boy uzamaları (termal genleşme), rulmanın iç boşluğu ve gövde yapısının sunduğu toleranslar dahilinde emniyetli bir şekilde karşılanır. Bu özellik, milin sıkışmasını önleyerek sürtünmeyi minimize eder, tork dalgalanmalarını azaltır ve nihayetinde tahrik sisteminin verimliliğini ve hassasiyetini korur. Sızdırmazlık elemanları ile donatılmış yapısı, zorlu endüstriyel ortamlarda dahi kir, toz ve talaşın rulmanlara ulaşmasını engelleyerek bakım ihtiyacını azaltır ve operasyonel ömrü önemli ölçüde uzatır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
FF 15 Vidalı Mil Uç Yatağı, özellikle uzun stroklu CNC router, işleme merkezleri ve torna tezgahlarının Z, X veya Y eksenlerinde, sabit taraf (FK/BK) blokları ile eşlenerek kullanılır. Bu entegrasyon, vidalı milin yüksek hızlarda dahi stabil kalmasını sağlar, titreşimi absorbe eder ve işleme hassasiyetini kritik düzeyde artırır.
Fabrika otomasyonunda kullanılan lineer aktüatörler, taşıma bantları ve robotik kollardaki vidalı mil tahrikli eksenlerde idealdir. Yüksek hızlı ve sürekli hareket gerektiren uygulamalarda milin serbest ucunu destekleyerek, sistemin dinamik performansını ve tekrarlanabilirlik hassasiyetini garanti altına alır.
Kalibrasyon tezgahları, optik ölçüm sistemleri ve laboratuvar ekipmanları gibi yüksek hassasiyetin mutlak olduğu alanlarda, vidalı milin en küçük sapmalarını dahi önleyerek ölçüm doğruluğunu maksimum seviyede tutar. Termal genleşme yönetimi sayesinde uzun süreli kararlı çalışma sunar.
Vidalı milin kritik hızını ve eksen rijitliğini artırarak, tahrik sisteminin daha yüksek hızlarda ve daha az enerji kaybıyla çalışmasına olanak tanır. Termal genleşmeyi etkili yönetimi sayesinde tork dalgalanmalarını minimize eder ve enerji verimliliğini destekler.
Kaliteli derin oluklu bilyalı rulman ve entegre sızdırmazlık elemanları sayesinde aşınmaya ve dış etkenlere karşı üstün direnç gösterir. Bu yapısı, bakım aralıklarını uzatır ve ürünün zorlu endüstriyel koşullarda dahi yıllarca güvenle çalışmasını sağlar.
Standart ölçülerde tasarlanmış kompakt yapısı ve hazır montaj delikleri sayesinde mevcut veya yeni tasarlanmış sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj süresini kısaltarak projelerin daha hızlı tamamlanmasına katkıda bulunur.
FF 15 Vidalı Mil Uç Yatağı, iç yapısında kullanılan tek sıralı derin oluklu bilyalı rulman ve özel gövde tasarımı sayesinde milin ısınmasına bağlı boy uzamalarını emniyetli şekilde absorbe eder. Bu sayede mil radyal yönde hassas şekilde kılavuzlanırken, termal genleşmeye belirli miktarda izin verilerek sıkışma riski en aza indirilir.
FF 15 serbest taraf (support end) vidalı mil yatak bloğunda kullanılan derin oluklu rulman, hem radyal yükleri hem de sınırlı miktarda eksenel yükleri taşıyacak şekilde tasarlanmıştır. Temel görevi vidalı milin serbest ucunu radyal olarak desteklemek ve termal genleşmeyi yönetmektir. Ağır eksenel yükler genellikle sabit taraf blokları (FK/BK) tarafından karşılanır.
FF 15 Vidalı Mil Uç Yatağı, 15 mm nominal mil/vidalı mil çapına uygun olarak tasarlanmıştır. Mil ucunuzun işleme ölçülerinin (omuz çapı, diş boyu, somun yerleşimi) ürün katalogunda belirtilen FF serisi uç işleme şemasına tam olarak uyması gerekmektedir. Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması kritik öneme sahiptir.
FF 15 gibi serbest taraf yatak blokları, uzun stroklu CNC ve otomasyon eksenlerinde vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olur. Vidalı milin serbest ucunu radyal olarak destekleyerek titreşimi azaltır ve daha yüksek dönüş hızlarında stabilite sağlar. Bu da hassasiyet ve performansı olumlu etkiler.
Montajda en önemli nokta, sabit taraf (FK/BK) ve serbest taraf (FF) bloklarının aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanmasıdır. Eksen kaçıklığını minimuma indirmek için yüksek hassasiyet gereken uygulamalarda doğru kaplin veya kavrama seçimi de büyük önem taşır. Mil omuz yüzeyinin rulmanla tam temas ettiğinden emin olunmalıdır.
FF 15 Vidalı Mil Uç Yatağı, sızdırmazlık elemanları ile donatılmıştır. Bu elemanlar, kir, toz ve talaş gibi dış etkenlerin rulman içine girmesini engelleyerek bloğun talaşlı ve zorlu ortamlarda bile uzun ömürlü ve güvenilir bir şekilde çalışmasına olanak tanır.
FF 15 Vidalı Mil Uç Yatağı içinde tek sıralı derin oluklu bilyalı rulman kullanılır. Bu rulman tipi, hem yüksek radyal yükleri taşıma kapasitesine sahiptir hem de sınırlı eksenel yükleri destekleyebilir. Derin oluklu yapısı sayesinde milin radyal yönde hassas bir şekilde kılavuzlanmasını sağlarken, termal genleşmeyi yöneterek sıkışma riskini azaltır.
FF 15, "serbest taraf (support end) vidalı mil yatak bloğu" olarak tasarlanmıştır. Bu, vidalı milin motor tarafından uzakta kalan, yani tahrik edilmeyen ucunu radyal olarak desteklemek ve termal genleşmeleri absorbe etmek içindir. Sabit taraf blokları (BK/FK) ise genellikle motor tarafında bulunur ve hem radyal hem de vidalı milin eksenel yüklerini ana taşıyıcı olarak üstlenir, bu nedenle iç yapıları farklıdır ve ön yük ayarı gerektirebilirler.
Çoğu FF serisi modelde rulmanlar değiştirilebilir yapıdadır. Ancak, rulman değişimi sırasında doğru tipte rulmanın kullanılması, temiz bir ortamda ve uygun araçlarla montaj yapılması önemlidir. Her ne kadar FF serisi sabit taraf blokları kadar ön yük ayarı gerektirmese de, mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması kritik bir adımdır. Gerekirse teknik destek almanız tavsiye edilir.
Kritik hız, vidalı milin rezonansa girmeden dönebileceği maksimum hızdır. FF 15 gibi bir serbest taraf destek bloğu, vidalı milin uç noktasını radyal olarak destekleyerek milin sarkmasını (deflection) ve titreşimini azaltır. Bu da milin daha yüksek hızlarda daha stabil çalışmasına olanak tanır, böylece kritik hızı artırarak genel sistem performansını ve hassasiyetini yükseltir.
FF 15 içindeki derin oluklu bilyalı rulmanlar genellikle ömür boyu yağlamalı ve sızdırmazlık elemanlarına sahip olarak gelir. Bu nedenle özel bir yağlama rutini gerektirmez. Ancak, çalışma ortamının çok kirli veya nemli olması durumunda, sızdırmazlık elemanlarının düzenli kontrolü ve gerekirse temizliği önerilir. Herhangi bir anormal ses veya ısı artışı durumunda teknik kontrol yapılması faydalı olacaktır.
Üretici, FF 15'in hazır gövde ve ayarlı rulman yapısı sayesinde tasarım ve montaj süresini kısalttığını belirtir. Montaj sırasında vidalı mil uç işleme ölçülerinin katalog değerlerine uygunluğuna, mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz temasa ve sabit/serbest taraf bloklarının paralel ve hizalı bağlanmasına dikkat edilmesi, kolay ve doğru montaj için temel tavsiyelerdir.
Evet, Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, FF 15 Vidalı Mil Uç Yatağı için de teknik destek ve yedek parça temini konusunda yardımcı olmaktayız. İhtiyaç duymanız halinde Mermak CNC teknik servisimizle iletişime geçerek detaylı bilgi ve destek alabilirsiniz. Çözüm odaklı yaklaşımımızla her zaman yanınızdayız.
