Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

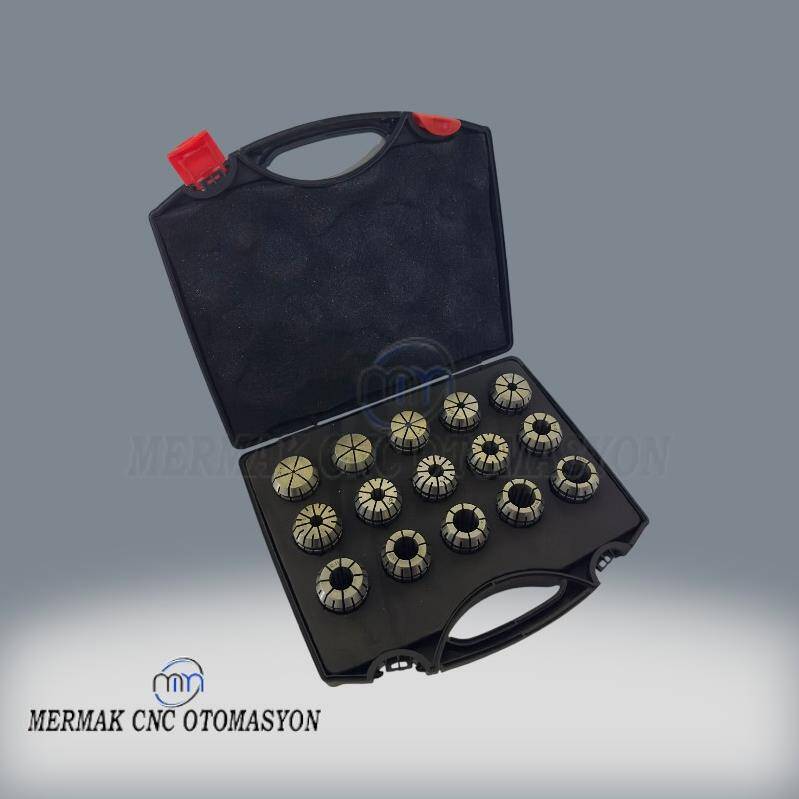

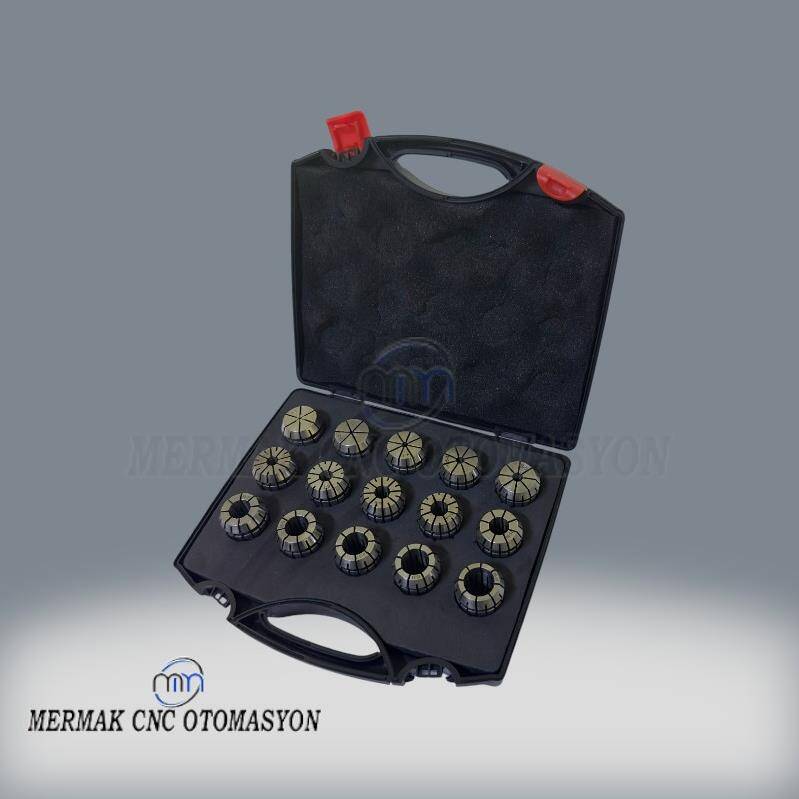

Endüstriyel otomasyonun ve hassas talaşlı imalatın vazgeçilmez bir bileşeni olan ER 25 Pens Takımı Seti, takımların tezgahlara güvenle sabitlenmesi ve işleme süreçlerinde optimum performansın elde edilmesi için özel olarak tasarlanmıştır. Özellikle frezeleme, tornalama ve takım imalat tezgahlarında silindirik iş parçalarının veya kesici takımların yüksek devirlerde dahi stabil bir şekilde tutulmasını sağlar. Pensler, tutucunun ağız kısmına yerleştirildikten sonra, pens kapağı (somun) vasıtasıyla sıkılarak takımın spindle ve iş parçası tarafından uygulanacak kuvvetlere karşı mutlak bir sabitleme sağlar. Bu kritik sabitleme, işleme esnasında vibrasyonları minimize ederek, takım ömrünü uzatır ve iş parçasında arzu edilen yüzey kalitesinin ve boyutsal doğruluğun elde edilmesinde anahtar rol oynar. Doğru tork anahtarı ile sıkılması, pensin hassasiyetini koruması ve takımın kaymasını veya kırılmasını önlemesi açısından hayati öneme sahiptir.
ER Pens serisi, endüstriyel uygulamaların geniş bir yelpazesinde kendini kanıtlamış, yaygın olarak tercih edilen bir takım bağlama çözümüdür. ER 25 Pens Takımı Seti, özellikle 0.5 mm'lik hassas aralıklarla artan sıkma çapları sayesinde, takımı ideal bir mukavemetle kavrayarak aşırı esnemeyi engeller ve böylece hem takımın hem de iş parçasının korunmasını sağlar. Bu özellik, yüksek devirli işlemlerde dahi takımın bırakılma riskini veya salgı problemlerini ortadan kaldırır. Ürünlerimiz, 3 mikron gibi ultra hassas salgı toleranslarından başlayarak 20 mikrona kadar farklı seçeneklerde sunulmaktadır. Bu salgı hassasiyeti, nihai ürünün kalitesini doğrudan etkileyen bir faktördür ve işleme öncesinde tüm bileşenlerin (tutucu, somun, takım) toplam salgısının ölçülerek işe uygunluğunun kontrol edilmesi, geri dönülmez hataların önüne geçmek için kritik bir adımdır. Maksimum performans için penslerin, pens kapağının ve tutucunun her kullanımdan önce yüksek basınçlı hava ile temizlenmesi tavsiye edilir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
ER 25 Pens Takımı Seti, kalıpçılık, havacılık, otomotiv ve medikal gibi sektörlerdeki yüksek hassasiyet gerektiren CNC frezeleme işlemlerinde kilit rol oynar. Farklı çaplardaki freze takımlarının titreşimsiz ve güvenli bir şekilde bağlanmasını sağlayarak, karmaşık geometrilere sahip parçalarda üstün yüzey kalitesi ve mikron seviyesinde boyutsal doğruluk elde edilmesini garanti eder.
Özellikle küçük ve orta çaplı silindirik iş parçalarının seri üretimde veya tekil üretimde işlenmesi gereken hassas tornalama uygulamaları için idealdir. Penslerin sağladığı yüksek merkezleme ve sıkma kuvveti, iş parçasının eksenel kaçıklık olmadan dönmesini temin eder, böylece kusursuz tornalama yüzeyleri ve mükemmel dairesellik elde edilir. Takım imalat tezgahlarında da takımın kendisinin işlenmesi sırasında benzer hassasiyetle kullanılır.
ER 25 Pens Takımı, hızlı ve güvenilir takım değişimlerine olanak tanıyarak üretim süreçlerindeki duruş sürelerini minimize eder. Kararlı işleme koşulları sayesinde daha yüksek kesme parametreleri ile çalışılmasını sağlar, bu da birim zamanda üretilen parça sayısını artırır ve genel verimliliği yükseltir.
Özel olarak seçilmiş yüksek kaliteli alaşımlı çelikten üretilen pensler, ısıl işlem ve yüzey sertleştirme süreçlerinden geçirilerek aşınmaya ve deformasyona karşı olağanüstü direnç gösterir. Doğru tork ile kullanıldığında sıkma gücünü ve hassasiyetini uzun yıllar koruyarak yatırımınızın geri dönüşünü maksimize eder.
Uluslararası standartlara uygun ER 25 tasarımı sayesinde, mevcut pens başlıkları ve somunlu tutucularla sorunsuz bir şekilde entegre olur. Basit ve sağlam yapısı, hızlı takılıp çıkarılabilir olma özelliği ile kolay temizlik ve rutin bakımı mümkün kılar, böylece operasyonel kesintileri en aza indirir.
Yüksek salgı probleminin birden fazla nedeni olabilir. Öncelikle pens, pens kapağı ve tutucunun yüksek basınçlı hava ile temizlendiğinden emin olun. Herhangi bir talaş veya kir, pensin düzgün oturmasını engelleyebilir. İkinci olarak, pens kapağının tork anahtarı ile doğru torkta sıkıldığından emin olun; tork anahtarı kullanmadan sıkılan pensler hassasiyetini yitirebilir. Ayrıca, pensin sıkma aralığı dışında bir takım bağlanması da salgıya neden olur. Son olarak, pens, tutucu, somun ve takımın kendi içsel salgı değerleri vardır. İşlenecek parçada hata olmaması için tüm bu bileşenler takıldıktan sonra tezgaha devir verilip takım ucundan salgı ölçme cihazı ile kontrol edilmesi gerekmektedir.
Evet, pens, pens kapağı ve tutucunun, hatta spindle'ın işleme sürecine başlamadan önce yüksek basınçlı hava ile temizlenmesi kritik önem taşır. Bu, herhangi bir talaş, toz veya yabancı maddenin pensin doğru oturmasını ve takımı düzgün bir şekilde sıkmasını engellemesini önler. Temizleme, salgı problemlerini ve takım ömrünün kısalmasını engellemek için vazgeçilmez bir adımdır.
Pens kapağının tork anahtarı ile sıkılması hayati öneme sahiptir. Tork anahtarı kullanmadan sıkılan pensler, genellikle fazla kuvvet uygulanma ihtimaline karşı hassasiyetini yitirebilir ve kırılabilir. Bu durum, takımın vibrasyon yapmasına, iş parçasının bozulmasına ve hatta takımın yerinden çıkmasına yol açabilir. Doğru tork, pensin takımı yeterli mukavemetle sıkmasını ve işleme güvenliğini sağlar.
Penslere sıkma aralıkları dışında takım bağlanmamalıdır. Eğer pensin tolerans aralığı dışında bir takım bağlarsanız, pens takımı yeterli kuvvetle sıkamayacak ve işleme esnasında takımı bırakma, salgı yapma veya takımın kayması gibi ciddi problemlere sebep olacaktır. Bu durum hem iş parçasına zarar verir hem de takım ve pens ömrünü olumsuz etkiler.
Er 25 pensler frezeleme ve tornalama tezgahlarında silindirik iş parçalarını sıkmak için genel amaçlı olarak kullanılabilir. Ancak, eğer yüksek tork gerektiren ve yüksek talaş kaldırma kabiliyetine sahip takımlar kullanılacaksa, penslerin yerine Bilyalı (Rulmanlı) vb. daha güçlü tutucuların tercih edilmesi önerilir. Bu tür tutucular, penslere göre daha yüksek sıkma kuvveti ve titreşim sönümleme kapasitesi sunar.
3 mikron, 5 mikron, 10 mikron ve 20 mikron gibi değerler, pensin sıkma yüzeyi ile merkez ekseni arasındaki maksimum sapmayı yani salgı hassasiyetini belirtir. Daha düşük mikron değeri, pensin daha hassas olduğunu ve daha az salgı yapacağını gösterir. İşinizin gerektirdiği hassasiyet seviyesine göre seçim yapmalısınız. Yüksek hassasiyet gerektiren, dar toleranslı işler için 3 veya 5 mikron gibi daha düşük salgı değerine sahip pensler tercih edilmelidir. Daha genel işler için 10 veya 20 mikron yeterli olabilir.
ER Penslerin sıkma ölçüleri 0,5mm aralıklarla büyümektedir (örneğin 5-6mm pens aslında 5.5-6.0mm aralığını sıkar). Bu tasarım, pensin çok fazla esnemesine izin vermeden takımı doğru bir mukavemet ile sıkmasını sağlar. Eğer pens çok fazla esnemek zorunda kalırsa, takımı yeterli kuvvetle sıkamayacak ve işleme esnasında takımı bırakma veya salgı gibi problemlere yol açacaktır. Bu aralıklı yapı, optimum sıkma performansı ve takım güvenliği için tasarlanmıştır.
Evet, ER pensler genellikle endüstri standardı olduğu için, Er 25 pens takımı setinizi farklı markaların ER standardına uygun "Pens Başlığı" veya "Somunlu tutucu" olarak adlandırılan tutucularıyla kullanabilirsiniz. Ancak, tutucu ve pensin birbiriyle tam uyumlu ve temiz olduğundan emin olmanız, olası salgı veya sıkma sorunlarını önlemek için önemlidir.
İşlenecek parçada hata olmaması için, tüm bileşenler (pens, pens kapağı, tutucu ve takım) tezgaha takıldıktan sonra, tezgaha devir verilerek takım ucundan salgı ölçme cihazları ile toplam salgı değeri ölçülmelidir. Bu ölçüm, iş parçasına ve yapılacak işleme uygunluğunu kontrol etmek için kritik öneme sahiptir. Aksi takdirde, işleme sonrası geri dönüşü olmayan ve iş parçasını bozmaya sebebiyet verecek hatalar söz konusu olacaktır.
Pens takımınızın ömrünü uzatmak ve performansını korumak için düzenli bakım önemlidir. Her kullanımdan önce pens, pens kapağı ve tutucuyu yüksek basınçlı hava ile temizleyin. Pens kapağını her zaman tork anahtarı ile doğru tork değerinde sıkın. Penslerin sıkma aralıkları dışında takım bağlamaktan kaçının. Ayrıca, yüksek tork gerektiren işlerde uygun tutucuları tercih ederek penslerin aşırı zorlanmasını engelleyebilirsiniz.
Er Pensler set olarak satıldığı gibi, firmamız genellikle tekil pens satışını da yapmaktadır. Hasar gören veya kaybolan pensinizi değiştirmek için bizimle iletişime geçerek ilgili çap ve hassasiyet değerindeki pensi ayrı olarak temin edebilirsiniz. Ürününüzün barkod numarasını (8692024010398) veya tam spesifikasyonlarını belirtmeniz, doğru parçayı bulmamıza yardımcı olacaktır.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Eğer yeni aldığınız Er 25 pens setindeki bir pensin üretim hatası olduğunu düşünüyorsanız, lütfen satın alma belgesiyle birlikte teknik servisimizle iletişime geçin. Uzmanlarımız durumu değerlendirecek ve üretim hatası tespit edilmesi halinde garanti kapsamında değişim veya gerekli onarımı sağlayacaklardır.
Penslerin zamanla takım tutma kuvvetini kaybetmesinin başlıca sebepleri arasında aşınma, aşırı zorlama (yüksek torklu işlerde uygun olmayan kullanım), yanlış sıkma (tork anahtarı kullanılmaması) veya pensin sıkma aralığı dışında takım bağlanması yer alabilir. Penslerin ömrü dolduğunda veya deforme olduğunda, takımı yeterince sıkamayacak ve salgı yapacaktır. Bu durumda, pensin değiştirilmesi gerekmektedir. Performans kaybı yaşayan pensleri kullanmaya devam etmek, iş parçası ve takımlara zarar verebilir.
