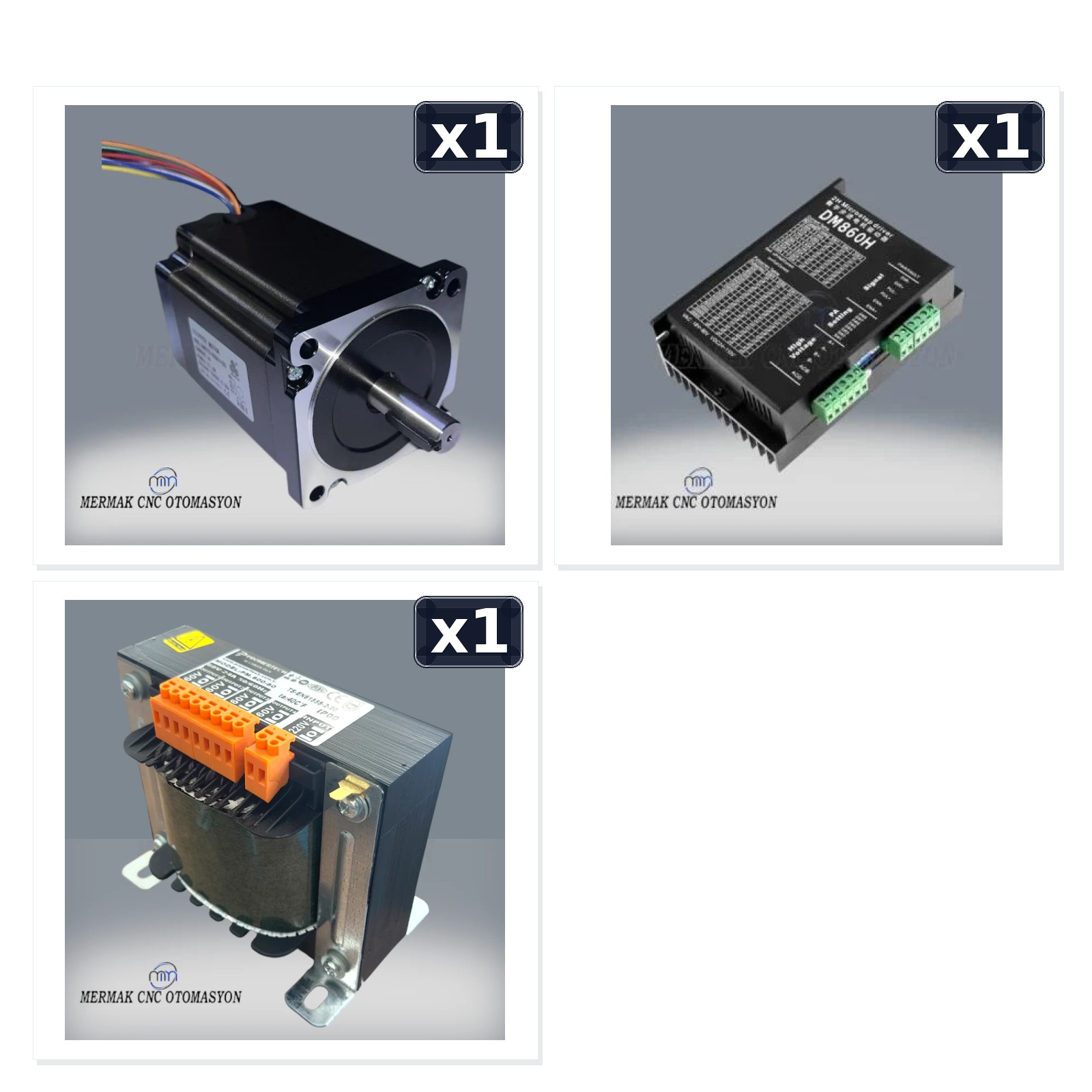

Step Motor Nema 34 8.5 Nm, Step Motor Sürücü DM860H ve 60V 24 Amper Trafo Güç Kaynağı (AC) ürünleri, birbirleriyle uyumlu bir paket oluşturacak şekilde bu kombinde bir araya getirilmiştir.
8.5 Nm Nema 34 step motor, DM860H dijital sürücü ve 60V 24A trafo güç kaynağı ağır CNC router, otomasyon ve güçlü eksen tahrik uygulamalarında yüksek torklu bir hareket sistemi oluşturur. DM860H sürücünün geniş AC/DC besleme aralığı ve yüksek akım kapasitesi Nema 34 motorun kontrollü sürülmesini sağlarken 60V AC trafo güç kaynağı sistemin ana enerji katmanını tamamlar.
Bu set özellikle daha yüksek hareketli kütle, güçlü ivmelenme ve kararlı eksen kontrolü gereken uygulamalarda motor-sürücü-güç kaynağı seçimini tek pakette toplar. Devreye alma sırasında motor faz bağlantısı, sürücü akım ve mikrostep ayarları ile step/mm kalibrasyonu makinenin mekanik aktarımına göre yapılmalıdır. Paket kartlarından her bileşenin teknik ayrıntılarına ayrı ayrı ulaşabilirsiniz.
📦 Paket İçeriği
8.5 Nm Nema 34 + DM860H + 60V 24A: Yüksek Torklu Tek Eksen Seti
Bu kombin 8.5 Nm Nema 34 step motor, DM860H dijital step motor sürücü ve 60V 24A trafo güç kaynağını tek eksenli yüksek tork hareket sistemi olarak bir araya getirir. Ağır CNC router, otomasyon ve güçlü pozisyonlama uygulamalarında motor, sürücü ve ana AC beslemenin birlikte seçilmesini kolaylaştırır.
Paket Bileşenleri
| Bileşen | Adet | Temel değer | Görevi |
|---|---|---|---|
| Nema 34 Step Motor | 1 | 8.5 Nm tutma torku, 1.8° adım | Ağır eksenlerde yüksek torklu mekanik hareket üretir. |
| DM860H Step Motor Sürücü | 1 | 18–80 VAC veya 24–110 VDC, 2.4–7.2 A tepe akım | Motor akımı, mikrostep ve PUL/DIR hareket komutunu yönetir. |
| 60V 24A Trafo Güç Kaynağı | 1 | 60 VAC, 24 A, yaklaşık 1440 W | DM860H sürücünün ana AC beslemesini sağlar. |
Bu Kombinin Öne Çıkan Yapısı
8.5 Nm Tork
Yüksek hareketli kütle, güçlü ivmelenme ve ağır mekanik eksenlerde ihtiyaç duyulan tork rezervini sağlar.
DM860H Sürücü
Yüksek akım kapasitesi ve çoklu mikrostep seçenekleriyle Nema 34 motorların güçlü ve kontrollü sürülmesine uygundur.
60V AC Besleme
60V trafo, DM860H sürücünün AC giriş aralığı içinde yer alır ve güçlü step motor sistemleri için sade bir pano besleme çözümü oluşturur.
Tek Eksen Hazır Set
Motor, sürücü ve güç katmanının aynı pakette bulunması devreye alma ve parça seçimini kolaylaştırır.
Motor ve Sürücü Ayar Mantığı
8.5 Nm motorun ürün kaydında paralel bağlantı için yaklaşık 6.0–7.0A, seri bağlantı için yaklaşık 3.5A faz akımı bilgisi yer alır. DM860H sürücü 2.4–7.2A tepe akım aralığında ayarlanabilir. Bu nedenle sürücü akım ayarı motorun gerçek bağlantı biçimi ve çalışma koşuluna göre seçilir. Mikrostep değeri ise hedef hız, hareket yumuşaklığı ve mekanik çözünürlük dikkate alınarak belirlenir.
Güç ve Hareket Akışı
Uygulama Alanları
- Ağır gantry yapısına sahip CNC router eksenleri
- Kremayer-pinyon veya vidalı mil tahrikli güçlü hareket sistemleri
- Yüksek torklu pozisyonlama ve indeksleme mekanizmaları
- Endüstriyel otomasyon ve özel makine eksenleri
- Mevcut step motor sisteminin motor, sürücü ve güç altyapısını birlikte yenileme
İlk Devreye Alma
Teknik Sık Sorulan Sorular
60V AC trafo DM860H ile kullanılabilir mi?
Evet. DM860H ürün kaydındaki AC giriş aralığı 18–80 VAC seviyesindedir ve 60V AC bu aralık içindedir.
8.5 Nm motor için sürücü akımı kaç olmalı?
Motorun seri veya paralel bağlantı şekline göre değişir. Ürün kaydında seri bağlantı yaklaşık 3.5A, paralel bağlantı yaklaşık 6.0–7.0A sınıfındadır.
Mikrostep değeri sabit mi?
Hayır. Makinenin mekanik oranı, hedef hız ve çözünürlük ihtiyacına göre seçilir.
Bu set kaç eksen içindir?
Paket bir motor, bir sürücü ve bir güç kaynağından oluşan tek eksenli hareket kontrol setidir.
Bu kombin yalnız CNC router için mi?
Hayır. Uygun mekanik boyutlandırmayla otomasyon, pozisyonlama ve özel makine eksenlerinde de kullanılabilir.
