Step Motor Nema 34 5 Nm, Step Motor Sürücü Dm556 ve 48V 7,3 Amper Güç Kaynağı LRS-350-48 350W ürünleri, birbirleriyle uyumlu bir paket oluşturacak şekilde bu kombinde bir araya getirilmiştir.
5 Nm Nema 34 step motor, DM556 dijital step motor sürücü ve 48V LRS-350-48 güç kaynağının aynı sette sunulması CNC router ve otomasyon eksenlerinde motor, sürücü ve DC beslemenin birlikte seçilmesini kolaylaştırır. Nema 34 motor güçlü tork üretirken DM556 akım ve mikrostep kontrolünü sağlar, 48V güç kaynağı da sürücünün ana enerji ihtiyacını karşılar.
Bu set vidalı mil, kayış-kasnak veya benzeri mekanik aktarım kullanılan tek eksenli sistemlerde pratik bir hareket kontrol altyapısı oluşturur. Kurulumda motor bağlantısı, DM556 akım ve mikrostep ayarları ile step/mm kalibrasyonu makinenin mekanik oranlarına göre yapılmalıdır. Paket kartlarından her bileşenin teknik ayrıntılarına ayrı ayrı ulaşabilirsiniz.

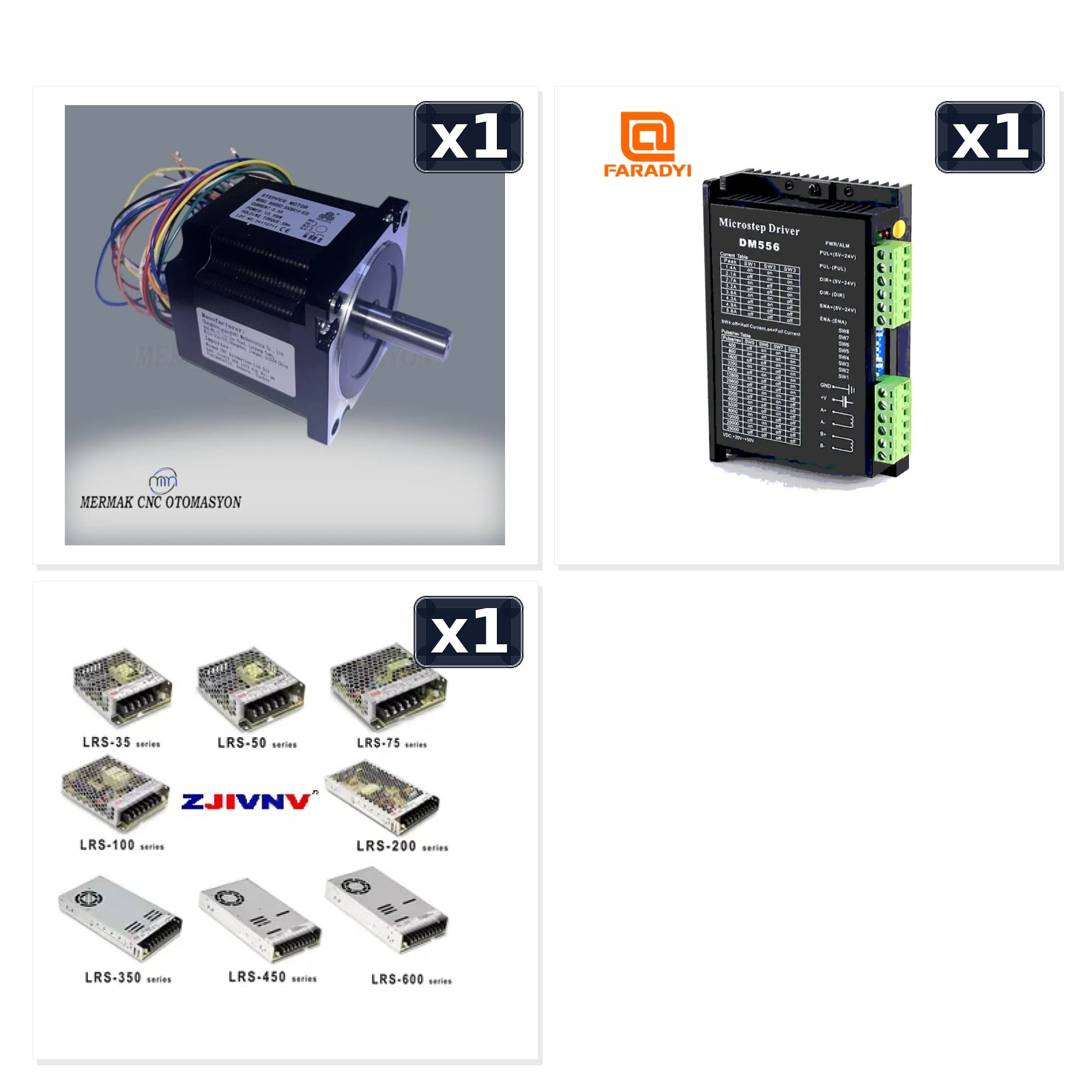

📦 Paket İçeriği
5 Nm Nema 34 + DM556 + 48V Güç Kaynağı: Tek Eksen CNC Hareket Seti
Bu kombin 5 Nm Nema 34 step motor, DM556 dijital step motor sürücü ve LRS-350-48 48V güç kaynağını tek eksenli hareket kontrol çözümü olarak bir araya getirir. CNC router, otomasyon ve pozisyonlama sistemlerinde motor, sürücü ve ana DC beslemenin birlikte seçilmesini kolaylaştıran hazır bir settir.
Paket Bileşenleri ve Görevleri
| Bileşen | Adet | Temel değer | Görevi |
|---|---|---|---|
| Nema 34 Step Motor | 1 | 5 Nm tutma torku, 1.8° adım | Vidalı mil, kayış-kasnak veya benzeri mekanik aktarımı tahrik eder. |
| DM556 Step Motor Sürücü | 1 | 20–50 VDC, 1.0–5.6 A tepe akım, 200–25600 adım/devir | Motor akımını, mikrostep değerini ve PUL/DIR hareket komutunu yönetir. |
| LRS-350-48 Güç Kaynağı | 1 | 48 VDC, 7,3 A, yaklaşık 350 W | DM556 sürücünün ana DC beslemesini sağlar. |
Bu Kombinin Avantajı
5 Nm Tork Sınıfı
Nema 34 gövde yapısı ve 5 Nm tutma torku, daha güçlü tek eksen uygulamalarında sağlam bir hareket temeli oluşturur.
48V Besleme
48V DC, DM556 sürücünün çalışma aralığı içinde yer alır ve step motorun dinamik hareket karakterini destekleyen pratik bir besleme seviyesidir.
Ayarlanabilir Mikrostep
DM556 mikrostep seçenekleri hareket yumuşaklığı ile çözünürlük arasında makineye uygun ayarın yapılmasını sağlar.
Hazır Tek Eksen Yapısı
Motor, sürücü ve güç kaynağının birlikte sunulması hareket sisteminin temel elektriksel katmanını tek pakette toplar.
DM556 Ayar Mantığı
DM556 sürücüde çıkış akımı ve mikrostep değeri DIP anahtarları üzerinden seçilir. Akım ayarı motorun gerçek bağlantı biçimine göre, mikrostep ise kontrol kartının pulse kapasitesi, hedef hız ve mekanik çözünürlük dikkate alınarak belirlenir. 5 Nm Nema 34 motor ürün kaydında 1.8° adım açısı ile bir tam turda 200 tam adım bilgisi bulunur.
Güç ve Sinyal Akışı
Kullanım Alanları
- CNC router X, Y veya Z ekseni
- Vidalı mil tahrikli pozisyonlama sistemleri
- Kayış-kasnaklı otomasyon eksenleri
- Özel makine besleme ve indeksleme mekanizmaları
- Mevcut step motor ekseninin motor, sürücü ve güç katmanını birlikte yenileme
Teknik Sık Sorulan Sorular
48V güç kaynağı DM556 ile kullanılabilir mi?
Evet. DM556 ürün kaydındaki DC giriş aralığı 20–50V'tur ve 48V bu aralık içindedir.
5 Nm motor için mikrostep kaç olmalı?
Tek bir sabit değer yoktur. Mekanik oran, hedef hız, yüzey kalitesi ve kontrol kartının pulse kapasitesine göre seçilir.
Step/mm nasıl hesaplanır?
Motorun 200 tam adımı, seçilen mikrostep ve vida hatvesi veya aktarım oranı birlikte kullanılır. Son değer gerçek hareket mesafesiyle kalibre edilir.
Kontrol kartı pakete dahil mi?
Paket içeriğinde motor, DM556 sürücü ve 48V güç kaynağı bulunur. Kontrol kartı kullanılan CNC veya otomasyon sistemine göre ayrıca seçilir.
Bu set yalnız CNC router için mi?
Hayır. Uygun mekanik boyutlandırmayla otomasyon, pozisyonlama ve özel makine eksenlerinde de kullanılabilir.
