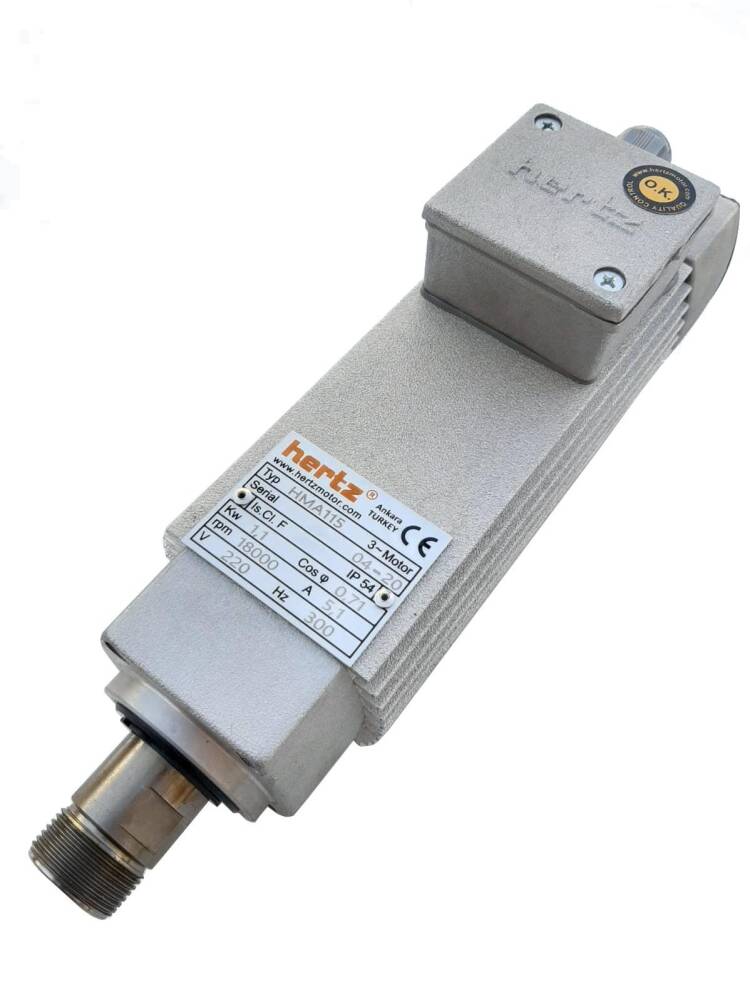

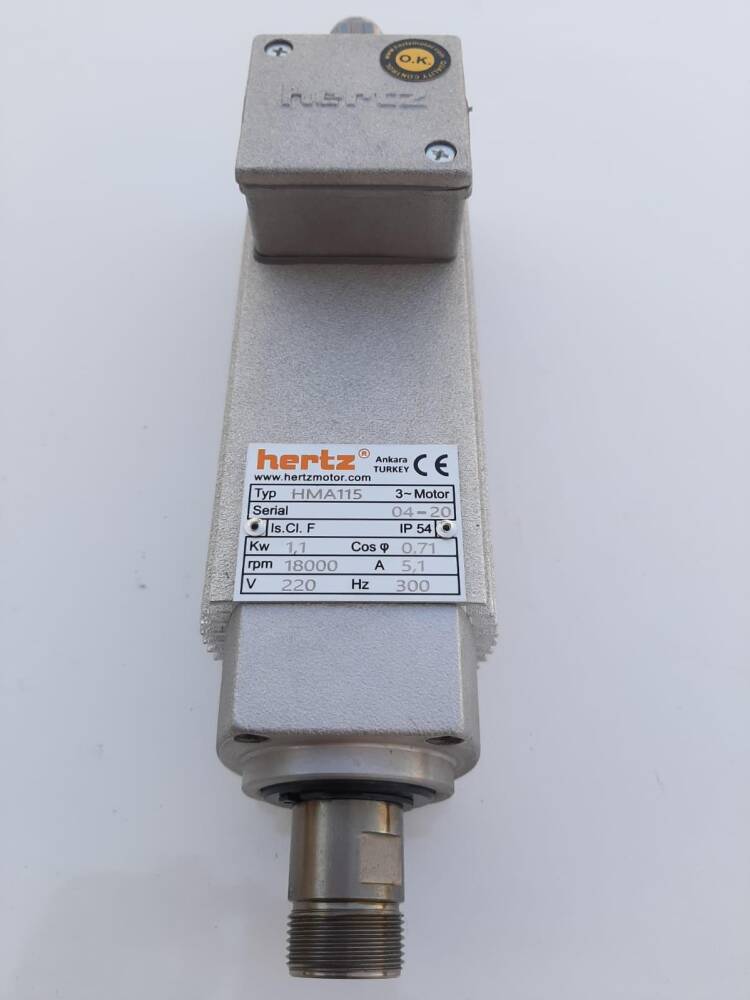

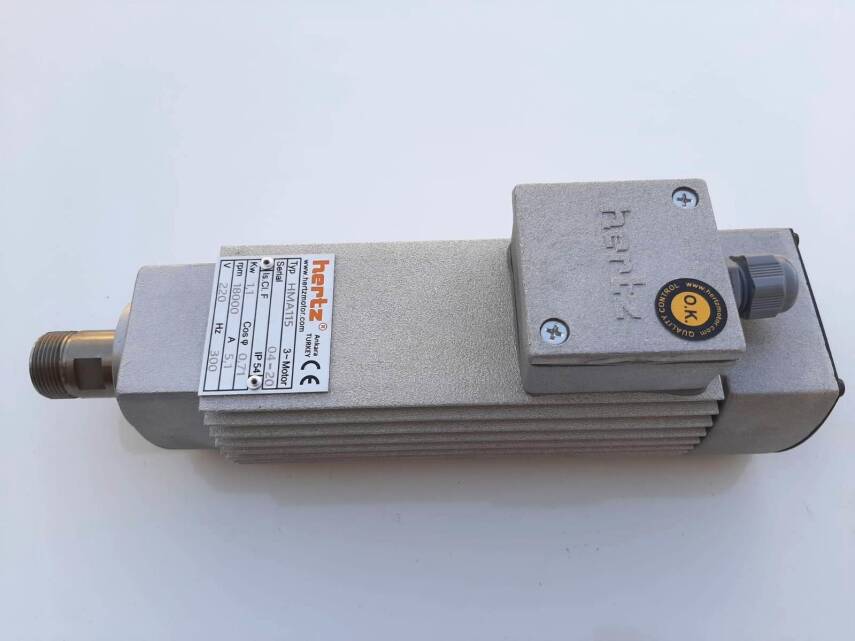

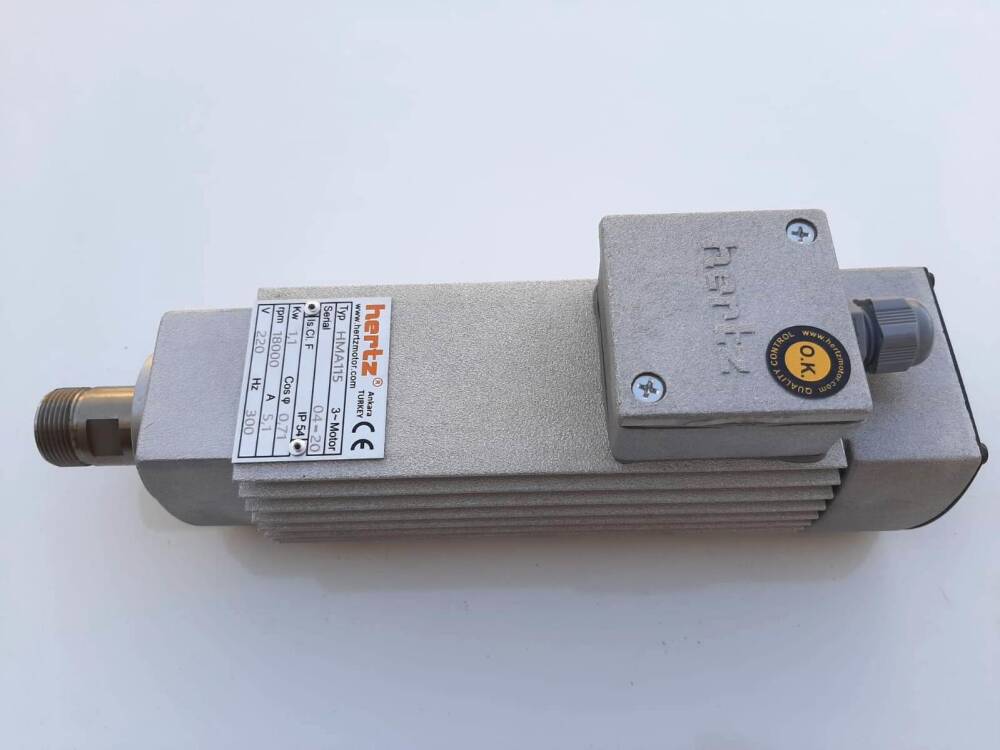

1.1 kW Hertz Spindle Motor: 18000 RPM Hassasiyet ve ER20 Esnekliği
Mühendislik uygulamalarında hassasiyet ve güvenilirlik, projenin temel taşlarıdır. Sunduğumuz 1.1 kW Hertz Spindle Motor (HMA-115), bu iki temel prensibi bir araya getirerek CNC işleme operasyonlarınız için optimum bir çözüm sunar. 18000 devir/dakika gibi yüksek bir operasyonel hıza ulaşabilen bu motor, özellikle ahşap, alüminyum, pleksi ve kompozit gibi malzemelerin işlenmesinde pürüzsüz yüzey kalitesi ve yüksek verimlilik sağlamak üzere tasarlanmıştır. Endüstri standardı ER20 pens sistemi sayesinde, geniş bir takım çapı aralığıyla çalışma esnekliği sunarak, farklı projeler ve kesici uçlar arasında hızlı ve güvenli geçiş yapmanıza olanak tanır. Yapısal bütünlüğü ve yüksek kaliteli bileşenleri, uzun ömürlü ve stabil bir performans vadederek, üretim süreçlerinizde kesintisiz bir güç kaynağı olmasını garanti eder.
Öne Çıkan Avantajlar
- Yüksek Hız ve Performans: 18000 RPM maksimum devir hızı, ince detayların işlenmesi ve pürüzsüz yüzeylerin elde edilmesi için ideal bir çalışma aralığı sunar. 1.1 kW gücü, hafif ve orta zorluktaki malzemelerde kesintisiz bir kesim performansı sağlar.
- ER20 Pens Sistemi: Sektör standardı haline gelmiş ER20 pens yuvası, 1 mm'den 13 mm'ye kadar geniş bir takım yelpazesini destekler. Bu esneklik, farklı işleme görevleri için takım değiştirme sürecini basitleştirir ve maliyetleri düşürür.
- Dayanıklı Rulman Yapısı: Yüksek devirlerde stabiliteyi korumak ve titreşimi minimize etmek için tasarlanmış hassas rulmanlar ile donatılmıştır. Bu yapı, motorun ömrünü uzatır ve işleme hassasiyetini artırır.
- Verimli Soğutma: Entegre hava soğutma sistemi, motorun uzun süreli çalışmalarda bile optimum sıcaklık aralığında kalmasını sağlar. Bu sayede performans kayıplarının önüne geçilir ve güvenli bir operasyon ortamı oluşturulur.
Teknik Özelliklere Genel Bakış
HMA-115 model kodlu bu spindle motorun temel teknik yetenekleri, onu kategorisinde öne çıkaran mühendislik detaylarını içerir:
- Model: Hertz HMA-115
- Güç: 1.1 kW (1.5 HP)
- Maksimum Devir: 18000 RPM
- Pens Tipi: ER20 (1-13 mm takım kapasitesi)
- Çalışma Gerilimi: 220V (Monofaze)
- Soğutma: Hava Soğutmalı
Detaylı Teknik Parametre Tablosu
Motor Gücü
1.1 kW / 1.5 HP
Ahşap, alüminyum ve plastik gibi malzemelerin verimli işlenmesi için yeterli tork ve güç sağlar.
Maksimum Devir Hızı
18000 RPM
Yüksek devir, küçük çaplı kesicilerle temiz ve çapaksız kesimler yapılmasına olanak tanır.
Pens (Collet) Tipi
ER20
1mm'den 13mm'ye kadar takım tutma kapasitesi sunan, endüstride yaygın olarak kullanılan esnek bir sistemdir.
Çalışma Gerilimi
220V AC
Standart monofaze şebeke elektriği ile uyumlu olup, uygun bir VFD (sürücü) ile kullanılmalıdır.
Frekans Aralığı
0 - 300 Hz
Motor devri, sürücü üzerinden bu frekans aralığında ayarlanarak kontrol edilir. 300 Hz, 18000 RPM'e karşılık gelir.
Akım Değeri
Yaklaşık 5A
Motorun nominal çalışma akımıdır. Sürücü seçimi bu değere göre yapılmalıdır.
Soğutma Yöntemi
Hava Soğutmalı
Motor miline bağlı pervane ile kendi kendini soğutur, harici bir soğutma sistemi gerektirmez.
Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır!
Endüstriyel Uygulama Alanları
Bu 1.1 kW gücündeki spindle motor, esnekliği ve hassasiyeti sayesinde çok çeşitli alanlarda tercih edilmektedir:
- Ahşap ve Mobilya Sektörü: Ahşap oyma, dekoratif desen işleme, panel kesimi ve Mdf/Sunta işleme.
- Reklamcılık ve Tabela Üretimi: Pleksi, dekota ve kompozit malzemelerin kesimi ve harf oyma işlemleri.
- Prototipleme ve Modelcilik: Hobi amaçlı veya profesyonel maket ve prototip imalatı.
- Alüminyum ve Yumuşak Metal İşleme: Düşük paso derinliklerinde alüminyum levha kesimi ve gravür uygulamaları.
- Elektronik Kart (PCB) Delme: Yüksek devir hızı sayesinde hassas PCB delme ve kazıma işlemleri.
Montaj ve Kullanım Önerileri
- Sürücü Uyumu: Motorun tam performansla ve güvenli bir şekilde çalışması için, gücü (1.1 kW) ve frekans aralığını (en az 300 Hz) destekleyen bir VFD (invertör/sürücü) kullanılması zorunludur.
- Topraklama: Elektriksel gürültüyü (parazit) önlemek ve güvenlik için hem motorun hem de sürücünün şasesinin doğru şekilde topraklanması kritik öneme sahiptir.
- Pens ve Takım Bakımı: ER20 pens ve somununu her zaman temiz tutun. Talaş ve kir birikmesi, takımın salgılı dönmesine ve işleme kalitesinin düşmesine neden olabilir.
- İlk Çalıştırma: Motoru ilk kez çalıştırırken, düşük devirde başlayıp kademeli olarak hızı artırarak rulmanların alışmasını sağlayın.
Teknik Uzman Notu
1.1 kW Hertz Spindle Motor, özellikle hobi ve yarı profesyonel CNC tezgahları için güç, hız ve maliyet dengesi açısından ideal bir seçimdir. 18000 RPM devir hızı, çoğu ahşap ve plastik türevi malzeme için mükemmel bir yüzey kalitesi sunarken, ER20 pens sistemi piyasadaki en yaygın kesici uçlarla uyumluluk sağlar. Bu motoru seçerken, projenizin gerektirdiği maksimum tork ihtiyacını göz önünde bulundurun. Hafif metal işlemeyi planlıyorsanız, soğutma sıvısı kullanımı ve düşük ilerleme hızları ile bu motorla başarılı sonuçlar elde edebilirsiniz. Unutmayın, doğru parametrelerle çalışan kaliteli bir spindle motor, CNC tezgahınızın en kritik bileşenidir.
