ZD planet redüktör modellerinde 1/3, 1/5 ve 1/10 oranlar

ZD Planet Redüktör marka kaydında servo motor için 1/10 planet redüktör ve step motor uygulamaları için 1/3, 1/5 ve 1/10 seçenekleri listeleniyor. Bu oranlar aynı motorla farklı çıkış devri ve tork koşullarına ulaşılmasını sağlayabilir. Ancak redüktör seçimi yalnız aktarım oranının belirlenmesiyle tamamlanmaz. Uyumlu motor flanşı, giriş mil bağlantısı, çıkış mili, izin verilen yük ve çalışma hızı kontrol edilmelidir. Bir redüktörün step veya servo olarak tanımlanması bütün step veya servo motorlara uyacağı anlamına gelmez.

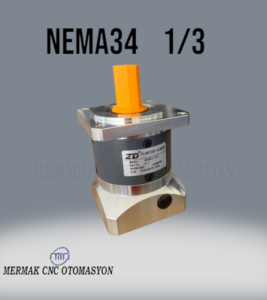

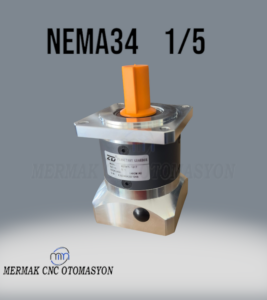

1/3 ve 1/5 arasında seçim

Bir otomasyon ekseninde yüksek çıkış hızı gerekiyorsa oran seçimi bu gereksinimle ilişkilidir. Fakat aynı sistemde tork ihtiyacı da karşılanmalıdır. 1/3 ile 1/5 modellerini değerlendirirken hedef eksen hareketi, motorun çalışma devri ve redüktörün izin verilen çıkış torkunu birlikte inceleyin. Kullandığınız vidalı mil veya kayışlı aktarımın oranını da hesaba katmak gerekir. Redüktör oranı değiştiğinde CNC kontrol sistemindeki hareket kalibrasyonu etkilenebilir.

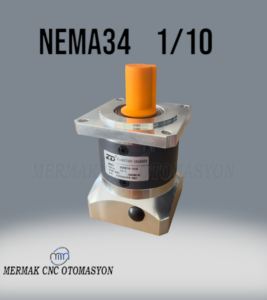

1/10 servo ve step modellerinin farkı

Katalogda hem servo hem step motorlar için 1/10 oranlı ürün bulunması, iki redüktörün aynı motor bağlantısını sunduğunu kanıtlamaz. Servo ve step motorların flanş ve mil ölçüleri modele göre farklılaşabilir. Var olan bir makineyi yeniliyorsanız motor etiketini, ön flanşın delik aralıklarını ve giriş mili boyunu ölçün. Redüktörün çıkış bağlantısının pinyon, kasnak veya kapline uygun olduğunu da doğrulayın. Hassas konumlandırma gereken uygulamalarda açısal boşluk ayrıca değerlendirilmelidir.

ZD markası altında listelenen modellerin teknik açıklamalarını, fiyatlarını ve stok durumlarını ilgili CNC-Marketi ürün kartlarından görebilirsiniz. Yük hesabı, oran, flanş ve mil uyumu netleşmeden yalnız ‘NEMA uyumlu’ veya ‘servo redüktör’ gibi genel ibarelerle sipariş vermeyin.
