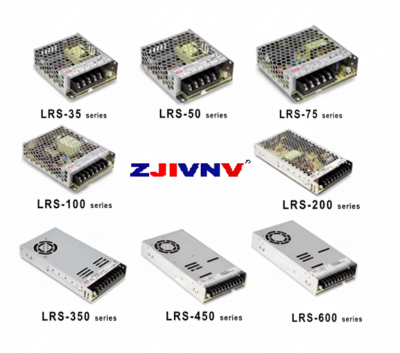

SMPS güç kaynakları, geleneksel lineer güç kaynaklarına göre daha yüksek verimlilik ve daha küçük boyut avantajları sunar. Bu güç kaynakları, AC giriş voltajını öncelikle DC'ye dönüştürür, ardından yüksek frekanslarda anahtarlama yaparak bu DC voltajı istenen seviyeye getirir ve tekrar filtreleyerek sabit bir DC çıkış sağlar. Bu anahtarlama prensibi, enerji kaybını minimize ederken, özellikle güç kaynakları ve SMPS çeşitleri gibi ürünlerde, yüksek güç yoğunluğu ve kompakt yapı sağlar. CNC makinelerinde kullanılan servo motor ve sürücüler, step motor ve sürücüler, kontrol kartları ve sensörler gibi hassas elektronik bileşenler için kararlı ve temiz bir DC güç kaynağı hayati öneme sahiptir.
Ripple, bir DC güç kaynağının çıkışında gözlemlenen, periyodik bir AC (alternatif akım) bileşenidir. İdeal bir DC güç kaynağı tamamen sabit bir voltaj sağlamalıyken, SMPS gibi anahtarlamalı güç kaynaklarında, anahtarlama işlemleri ve çıkış filtrelemesindeki sınırlamalar nedeniyle küçük voltaj dalgalanmaları meydana gelir. Bu dalgalanmalar genellikle milivolt (mV) seviyesindedir ve çıkış voltajının tepe-tepe (peak-to-peak) değeri veya RMS (karekök ortalama) değeri olarak ifade edilir.
Ripple'ın temel kaynağı, SMPS'nin anahtarlama frekansıdır. Anahtarlama işlemi sırasında indüktörlerde ve kapasitörlerde enerji depolama ve boşaltma döngüleri gerçekleşir. Çıkış kondansatörleri bu dalgalanmaları bastırmak için kullanılır. Ancak, kondansatörlerin empedansları (ESR - Eşdeğer Seri Direnç, ESL - Eşdeğer Seri Endüktans) ve anahtarlama frekansının yüksek harmonikleri, çıkış voltajında bir miktar dalgalanmanın kalmasına neden olur. Özellikle yüksek akım çekilen anlarda veya ani yük değişimlerinde bu dalgalanmalar daha belirgin hale gelebilir.
SMPS çıkışındaki ripple, hassas elektronik bileşenler ve yüksek performans gerektiren CNC sistemleri için ciddi sorunlara yol açabilir. MERMAK CNC olarak, bu tür potansiyel sorunların farkındayız ve bileşen seçimlerimizde bu faktörü göz önünde bulunduruyoruz.
Ripple voltajı, servo motor ve sürücülerin yanı sıra step motor ve sürücülerin besleme gerilimini doğrudan etkiler. Dalgalı bir besleme, motor torkunda dalgalanmalara, konum hassasiyetinde düşüşlere ve hatta motorlarda istenmeyen titreşimlere neden olabilir. Bu durum, özellikle yüksek hassasiyet gerektiren işleme operasyonlarında, yüzey kalitesini ve işleme doğruluğunu olumsuz etkiler.
CNC makinelerinde kesme, delme ve frezeleme işlemleri için kullanılan spindle motor sürücüleri, sabit ve temiz bir güç beslemesine ihtiyaç duyar. Yüksek ripple, spindle motorun hız kontrolünde dengesizliklere yol açabilir, bu da kesme kuvvetlerinde dalgalanmalara ve nihayetinde iş parçasında istenmeyen izlere veya hatalara neden olabilir. Ayrıca, sürücü elektroniğinin ömrünü kısaltabilir.
En kritik etkilerden biri de CNC kontrol kartları ve çeşitli sensörler üzerindeki etkisidir. Ripple, kontrol kartlarının dijital ve analog devrelerinde gürültüye neden olabilir, bu da sinyal bütünlüğünü bozar, hatalı veri okumalarına, yanlış komut yorumlamalarına ve sistem kararsızlıklarına yol açabilir. Limit anahtarları, pozisyon sensörleri gibi hassas algılayıcılar, dalgalı bir besleme gerilimi nedeniyle yanlış tetiklemeler yapabilir veya okumalarında sapmalar gösterebilir.
Ripple voltajını doğru bir şekilde ölçmek için genellikle bir osiloskop kullanılır. Ölçüm sırasında probun topraklama ucunun mümkün olduğunca kısa tutulması, probun doğrudan çıkış kondansatörünün uçlarına bağlanması ve osiloskopun AC kuplaj modunda ve bant genişliği sınırlayıcı (bandwidth limit) ayarında kullanılması önemlidir. Bu, yüksek frekanslı anahtarlama gürültüsünü filtreleyerek gerçek ripple değerinin daha doğru okunmasını sağlar.
Ripple'ı azaltmak için çeşitli tasarım ve uygulama yöntemleri mevcuttur:
MERMAK CNC olarak, sunduğumuz CNC router ve mini CNC sistemlerinin her bir bileşeninin uzun ömürlü, stabil ve yüksek performanslı çalışmasını sağlamak en büyük önceliğimizdir. Bu nedenle, güç kaynaklarının ripple değerleri de dahil olmak üzere tüm teknik özelliklerini titizlikle inceleriz. Düşük ripple'a sahip güç kaynakları kullanmak, sadece sistemlerin daha kararlı çalışmasını sağlamakla kalmaz, aynı zamanda motorların, sürücülerin ve kontrol kartlarının ömrünü uzatarak bakım maliyetlerini düşürür ve üretim verimliliğini artırır. Kaliteli bir güç kaynağı, CNC sistemlerinizin hassasiyetini ve tekrarlanabilirliğini doğrudan etkileyen temel bir yatırımdır.
Özetle, SMPS güç kaynaklarındaki ripple (dalgalanma), CNC sistemlerinin performansını, hassasiyetini ve güvenilirliğini doğrudan etkileyen önemli bir parametredir. MERMAK CNC olarak, bu teknik detayın farkındalığıyla, müşterilerimize en uygun ve güvenilir güç çözümlerini sunarak, makinelerinizin en yüksek verimlilikte çalışmasını garanti altına alıyoruz. Temiz ve kararlı bir DC güç, hassas otomasyonun temelidir.
Ripple, bir DC güç kaynağının çıkış voltajında bulunan, periyodik bir AC bileşenidir. İdeal bir DC çıkış sabit bir voltaj sağlarken, SMPS gibi anahtarlamalı güç kaynaklarında anahtarlama elemanlarının açılıp kapanması sonucu oluşan bu küçük AC dalgalanmalar tamamen ortadan kaldırılamaz.
SMPS'lerde ripple'ın ana nedenleri anahtarlama elemanlarının (transistörler) yüksek frekansta açılıp kapanması, çıkış kondansatörlerinin şarj ve deşarj döngüleri, ve kondansatörlerin Eşdeğer Seri Direnç (ESR) ve Eşdeğer Seri Endüktans (ESL) değerleridir. Ayrıca, anahtarlama döngüsü sırasında bobinlerde depolanan enerjinin boşalması da ripple'a katkıda bulunur.
Ripple genellikle bir osiloskop kullanılarak ölçülür. Osiloskop, AC kuplaj moduna alınarak ve probun toprak bağlantısı mümkün olduğunca kısa tutularak (genellikle 20MHz bant genişliği sınırlamasıyla) ölçüm yapılır. Ripple genellikle "tepe-tepe" (Vp-p veya mVp-p) veya "RMS" (Vrms veya mVrms) olarak ifade edilir.
Yüksek ripple seviyeleri, dijital devrelerde hatalı çalışmaya, analog devrelerde sinyal bozulmasına, RF devrelerinde gürültüye, hassas sensörlerin yanlış okumasına ve bazı durumlarda bağlı bileşenlerin ömrünün kısalmasına neden olabilir. Ayrıca, sistem kararlılığını da etkileyebilir.
Ripple'ı azaltmak için çeşitli yöntemler vardır: Düşük ESR ve ESL değerlerine sahip yüksek kaliteli çıkış kondansatörleri kullanmak, ek LC (indüktör-kondansatör) filtreleri eklemek, daha yüksek anahtarlama frekansları kullanmak (bu, daha küçük filtre bileşenleri gerektirir), PCB yerleşimini optimize etmek (gürültü yollarını kısaltmak), ve geri besleme döngüsünü (feedback loop) doğru tasarlamak.
Ripple, genellikle SMPS'nin anahtarlama frekansıyla senkronize, periyodik bir AC bileşenidir. Gürültü (noise) ise daha geniş spektrumlu, genellikle daha yüksek frekanslı ve düzensiz parazitlerdir (örneğin anahtarlama anındaki sivri uçlar - spikes). Ripple genellikle ölçümde daha belirgin ve düzenli bir dalga formu gösterirken, gürültü daha rastgele ve anlık pikler şeklinde ortaya çıkar.
Yük akımı arttıkça, çıkış kondansatörlerinden geçen akım ve dolayısıyla şarj/deşarj döngüsü de artar. Bu durum genellikle ripple genliğinin artmasına neden olur. Tam yükte, ripple seviyesi yüksüz veya hafif yüke göre daha yüksek olma eğilimindedir.
Çıkış kondansatörleri, SMPS'nin anahtarlama elemanlarından gelen darbe şeklindeki akımı filtreleyerek düzeltir ve çıkış voltajını stabilize eder. Anahtarlama döngüsü sırasında enerjiyi depolayıp boşaltarak çıkış voltajındaki dalgalanmaları bastırırlar. Düşük ESR ve ESL değerlerine sahip kondansatörler, yüksek frekanslı ripple'ı daha etkili bir şekilde filtreler.
Kabul edilebilir ripple seviyeleri, güç kaynağının beslediği uygulamanın hassasiyetine göre büyük ölçüde değişir. Örneğin, hassas analog veya RF devreleri için genellikle birkaç milivolt (mV) tepe-tepe ripple istenirken, bazı dijital veya motor sürücü uygulamaları için 50-100mV veya daha fazlası kabul edilebilir olabilir. Güç kaynağı veri sayfalarında genellikle maksimum ripple ve gürültü değerleri belirtilir.
Ripple frekansı, SMPS'nin anahtarlama frekansına eşittir veya onun katlarıdır. Bu frekans, ripple'ı azaltmak için kullanılacak filtrelerin tasarımında kritik öneme sahiptir. Daha yüksek anahtarlama frekansları genellikle daha küçük ve daha etkili filtre bileşenleri kullanılmasına olanak tanır, ancak aynı zamanda daha hızlı anahtarlama elemanları ve daha dikkatli PCB yerleşimi gerektirir.
