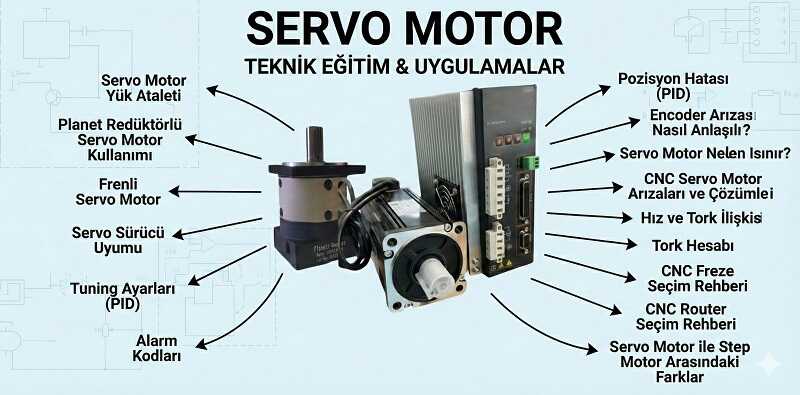

Servo Motor Tuning Ayarları Nasıl Yapılır? (PID Ayar Rehberi)

ENDÜSTRİYEL AKTARIM ELEMANLARI | CNC, Otomasyon ve Mekanik Sistemler

Servo Motor Tuning Neden Önemlidir? CNC Sistemlerinde Performansın Anahtarı

Servo motor tuning, motorun bağlı olduğu mekanik sistemle en uyumlu şekilde çalışmasını sağlayan kritik bir süreçtir. Yanlış ayarlanmış bir servo sistemi, aşağıdaki sorunlara yol açabilir:

Titreşim ve Gürültü: Makine hareket halindeyken istenmeyen salınımlar ve aşırı gürültü oluşabilir.
Pozisyon Hatası: Hedeflenen pozisyona ulaşmada zorluk veya sapmalar yaşanabilir, bu da işleme kalitesini düşürür.
Yavaş Tepki Süresi: Motorun komutlara geç yanıt vermesi, üretim hızını ve verimliliği olumsuz etkiler.
Aşırı Isınma: Motor ve sürücü, gereksiz enerji tüketimi ve zorlanma nedeniyle aşırı ısınabilir, bu da ömürlerini kısaltır.
Yüzey Kalitesi Sorunları: Özellikle CNC Router ve Mini CNC gibi hassas işleme yapan makinelerde, kesim veya oyma işlemlerinde pürüzlü yüzeyler veya dalgalanmalar meydana gelebilir.

Doğru tuning, sistemin dinamik tepkisini optimize eder, hassasiyeti artırır ve enerji verimliliğini sağlar. Bu nedenle, özellikle servo motor ve sürücüler için tuning, kurulumun ayrılmaz bir parçasıdır.

PID Kontrol ve Servo Motor Sürücülerindeki Rolü

PID (Oransal-İntegral-Türevsel) kontrol, servo sistemlerin kalbidir. Bu kontrol algoritması, motorun istenen pozisyona veya hıza ulaşmasını sağlamak için sürekli geri besleme kullanarak hatayı minimize etmeye çalışır.

P (Oransal) Katsayısı: Mevcut hataya orantılı olarak çıkış sinyalini ayarlar. Yüksek P değeri hızlı tepki verir ancak aşırı salınıma neden olabilir.
I (İntegral) Katsayısı: Zamanla biriken hataları giderir. Uzun süreli pozisyon hatalarını düzeltir ancak sistemi yavaşlatabilir ve aşırı tepki riskini artırabilir.
D (Türevsel) Katsayısı: Hatanın değişim hızına göre müdahale eder. Ani değişimleri öngörerek sistemi stabilize eder ve aşırı salınımı engeller, ancak gürültüye karşı hassastır.

Bu üç katsayının doğru dengesi, servo motorun optimum performansla çalışmasını sağlar.

Adım Adım Servo Motor Tuning Ayarları: Oto-Tuning ve Manuel Yaklaşımlar

1. Ön Hazırlık ve Mekanik Kontrol: CNC Sisteminin Sağlamlığı

Tuning işlemine başlamadan önce mekanik sistemin kusursuz olduğundan emin olunmalıdır. Gevşek bağlantılar, boşluklar (vidali mil veya planet redüktör gibi aktarım elemanlarında), aşınmış lineer ray ve arabalar ciddi tuning sorunlarına yol açar. Ayrıca, motor ve sürücü arasındaki güç ve geri besleme kablolarının doğru ve güvenli bir şekilde bağlandığından emin olun. Gürültüye karşı korumalı (shielded) kablolar kullanmak, sinyal bütünlüğü için önemlidir.

2. Oto-Tuning (Otomatik Ayarlama) Süreci: Başlangıç Noktası

Günümüzdeki birçok modern servo sürücü, dahili bir oto-tuning (auto-tuning) özelliğine sahiptir. Bu özellik, sistemin ataletini ve sürtünme özelliklerini otomatik olarak algılayarak başlangıç PID parametrelerini belirler.

Nasıl Yapılır: Servo sürücünün yazılım arayüzü veya paneli üzerinden "Auto-Tune" fonksiyonu başlatılır. Motor, belirli bir hareket profili boyunca ileri-geri hareket ederek sistemin dinamik tepkisini analiz eder.
Avantajları: Hızlı ve kolay bir başlangıç sağlar, temel ayarları optimize eder.
Sınırlılıkları: Özellikle yüksek hassasiyet gerektiren veya karmaşık mekanik sistemlerde, oto-tuning her zaman ideal performansı sağlayamayabilir. Bu durumlarda manuel ince ayar gereklidir.

3. Manuel PID Tuning (İnce Ayar) Metotları: Mükemmeliyeti Yakalamak

Oto-tuning sonrası veya özel uygulamalar için manuel tuning kaçınılmazdır. Bu süreç, sabır ve dikkat gerektirir:

P (Oransal) Katsayısının Ayarlanması:
- I ve D katsayılarını sıfıra yakın bir değere getirin.
- P katsayısını yavaşça artırın. Motorun tepkisi hızlanacak, ancak aşırı artış titreşime neden olacaktır.
- Sistemde hafif salınımlar başlayana kadar P'yi artırın, ardından bir miktar geri alın.
D (Türevsel) Katsayısının Ayarlanması:
- P katsayısını ayarladıktan sonra, D katsayısını yavaşça artırın.
- D, P'nin neden olduğu salınımları sönümlemeye yardımcı olur, sistemi stabilize eder. Ancak çok yüksek D, gürültüyü artırabilir ve aşırı tepki verebilir.
I (İntegral) Katsayısının Ayarlanması:
- P ve D ayarlandıktan sonra, I katsayısını yavaşça artırın.
- I, uzun süreli pozisyon hatalarını (statik hatayı) ortadan kaldırır. Çok yüksek I, sistemin yavaşlamasına ve "overshoot"a (hedefi aşmaya) neden olabilir.
Gözlem ve Test: Her ayar değişikliğinden sonra sistemi farklı hız ve yük koşullarında test edin. Motorun hareketini, sesini, ısınmasını ve pozisyonlama hassasiyetini gözlemleyin. Gerekirse sensör ve sviç çeşitleri ile geri bildirimleri kontrol edin.

Yanlış Servo Tuning Ayarlarının CNC Performansına Etkileri ve Çözümleri

Yanlış tuning, CNC makinenizin ömrünü kısaltabilir ve üretim kalitesini ciddi şekilde düşürebilir.

CNC Router'da Dalgalı Kesimler: Yüksek P katsayısı ve yetersiz D katsayısı, motorun hedefe ulaşırken sürekli salınım yapmasına neden olabilir. Bu durum, kesim yüzeyinde dalgalanmalar ve pürüzler oluşturur. Çözüm, D katsayısını artırarak salınımı sönümlemek ve P'yi optimize etmektir.
CNC Torna'da Yüzey Bozuklukları: Z ekseninde yavaş tepki veren veya aşırı salınım yapan bir servo, iş parçasının yüzeyinde izler veya boyut hataları bırakabilir. I katsayısının yetersiz olması statik hatalara yol açarken, aşırı I overshoot'a neden olabilir. İdeal bir I değeri ile uzun süreli takip hatası giderilmelidir.
Motor ve Sürücü Aşırı Isınması: Yanlış PID ayarları, motorun gereksiz yere yüksek akım çekmesine veya sürekli mikro salınımlar yapmasına neden olabilir. Bu durum, motorun ve sürücünün aşırı ısınmasına yol açar, ömürlerini kısaltır ve enerji tüketimini artırır. Ayarların optimize edilmesiyle bu durum önlenir.
Pozisyon Takip Hatası: Özellikle hızlı hareketlerde veya ağır yük altında motorun hedeflenen pozisyonu yakalayamamasıdır. Bu durum, P ve I katsayılarının yetersizliğinden kaynaklanabilir.

MERMAK CNC olarak sunduğumuz CNC kontrol kartları ve sürücülerimiz, gelişmiş tuning özellikleriyle en zorlu uygulamalarda bile yüksek performans sağlamanıza yardımcı olur.

MERMAK CNC ile Doğru Servo Çözümleri ve Destek

Servo motor tuning, CNC makinenizin verimliliği, hassasiyeti ve ömrü için hayati öneme sahiptir. MERMAK CNC olarak, geniş ürün yelpazemizdeki yüksek kaliteli servo motorlar ve sürücülerle projelerinize güç katıyoruz. Uzman ekibimiz, doğru ürün seçimi ve optimum tuning ayarları konusunda size her zaman destek olmaya hazırdır. En iyi performans için sisteminizin mekanik ve elektronik bileşenlerini düzenli olarak kontrol etmeyi ve gerektiğinde tuning ayarlarını gözden geçirmeyi unutmayın.

1. Servo motor ayarı (tuning) nedir ve neden gereklidir?

Servo motor ayarı (tuning), servo sürücünün ve motorun, bağlı olduğu mekanik sisteme en uygun performansı (hız, konumlandırma doğruluğu, tepki süresi, kararlılık) sağlayacak şekilde PID (Oransal-İntegral-Türev) ve diğer kontrol parametrelerinin optimize edilmesidir. Bu, sistemin istenen referans değerleri doğru ve hızlı bir şekilde takip etmesini, aşım (overshoot) ve titreşimleri en aza indirmesini ve kararlı çalışmasını sağlamak için gereklidir.

2. PID kontrolördeki P, I ve D parametreleri ne anlama gelir ve neyi temsil eder?

PID kontrolördeki parametreler şunlardır:

P (Oransal Kazanç - Kp): Mevcut hataya (hedef değer ile mevcut değer arasındaki fark) orantılı olarak çıkış sinyali üretir. Hatanın büyüklüğüne göre anında tepki verir.
I (İntegral Kazanç - Ki): Geçmişteki hataların birikimini hesaba katar. Kalıcı durum hatasını (steady-state error) ortadan kaldırmak için kullanılır.
D (Türev Kazanç - Kd): Hatanın değişim hızına (türevine) göre tepki verir. Gelecekteki hatayı tahmin ederek sistemin aşımını ve salınımlarını sönümlemeye yardımcı olur.

3. "P" (Oransal) kazancını artırmak servo motor performansını nasıl etkiler?

P (Oransal) kazancını (Kp) artırmak, sistemin referans sinyaline daha hızlı tepki vermesini sağlar ve yükselme süresini (rise time) kısaltır. Ancak, aşırı yüksek Kp değerleri, sistemde aşım (overshoot), salınım (oscillation) ve hatta kararsızlığa yol açabilir. Motorun pozisyon hedefini geçip tekrar geri gelme eğilimi artar.

4. "I" (İntegral) kazancını artırmak servo motor performansını nasıl etkiler?

I (İntegral) kazancını (Ki) artırmak, sistemdeki kalıcı durum hatasını (steady-state error) ortadan kaldırmada etkilidir. Sistem hedefe ulaştığında bile kalan küçük hataları zamanla sıfıra indirir. Ancak, çok yüksek Ki değerleri, sistemde daha fazla aşım, yerleşme süresinin (settling time) uzaması ve düşük frekanslı salınımlara neden olarak kararsızlığı tetikleyebilir.

5. "D" (Türev) kazancını artırmak servo motor performansını nasıl etkiler?

D (Türev) kazancını (Kd) artırmak, sistemin kararlılığını artırır, aşımı azaltır ve salınımları sönümlemeye yardımcı olur. Hatanın değişim hızını öngörerek sisteme erken müdahale eder. Bu, ani yük değişimlerine veya referans değişikliklerine karşı sistemi daha dirençli hale getirir. Ancak, çok yüksek Kd değerleri, sensör gürültüsünü yükseltebilir, motorun titreşmesine (chattering) ve sistemin aşırı hassaslaşmasına neden olabilir.

6. Yanlış ayarlanmış bir servo sistemin yaygın belirtileri nelerdir?

Yanlış ayarlanmış bir servo sistemin belirtileri şunlar olabilir:

Aşırı titreşim veya salınım (motorun titremesi).
Hedef konuma yavaş veya geç tepki verme.
Hedef konumu sürekli olarak geçme (aşım) ve geri gelme.
Konumlandırma hatasının yüksek veya kararsız olması.
Yüksek sesli çalışma, gıcırtı veya vuruntu sesleri.
Motorun veya sürücünün aşırı ısınması.
Yüksek frekanslı gürültüye karşı aşırı hassasiyet.
Yük değişimlerine karşı dengesiz tepki.

7. Servo sistemlerde "aşım" (overshoot) ve "yerleşme süresi" (settling time) nedir, PID ayarıyla ilişkisi nasıldır?

Aşım (Overshoot): Sistemin hedef değere ulaşırken bu değeri ne kadar aştığını gösterir. Yüksek P ve I kazançları aşımı artırabilirken, uygun D kazancı aşımı azaltır.

Yerleşme Süresi (Settling Time): Sistemin hedef değere belirli bir tolerans bandı içinde kalıcı olarak yerleşmesi için geçen süredir. Aşırı yüksek P ve I kazançları yerleşme süresini uzatabilirken, iyi ayarlanmış D kazancı ve dengeli P/I değerleri bu süreyi kısaltır. İdeal ayar, düşük aşım ve kısa yerleşme süresi arasında bir denge bulmaktır.

8. Sistem ataleti (yük) servo motor ayarını nasıl etkiler?

Sistem ataleti (yük), servo motor ayarını doğrudan etkileyen kritik bir faktördür. Daha yüksek ataletli (ağır) bir yük, motorun hızlanması ve yavaşlaması için daha fazla tork gerektirir. Yüksek ataletli sistemlerde, kararlılığı korumak için genellikle daha düşük P kazancı ve daha yüksek D kazancı gerekebilir. Düşük ataletli sistemler ise daha yüksek P kazançlarına tolerans gösterebilir. Ayar işlemi, motorun ve sürücünün, bağlı olduğu mekanik yükün atalet oranına uygun olarak optimize edilmesini gerektirir.

9. Servo motor için genel manuel ayar (tuning) prosedürü nedir?

Genel manuel ayar prosedürü adımları şunları içerir:

Başlangıç Ayarları: Tüm P, I, D kazançlarını minimuma (genellikle sıfıra) ayarlayın.

P Kazancı Ayarı: Sadece P kazancını yavaşça artırın. Sistem titremeye veya salınmaya başlayana kadar devam edin. Titreme başladığında, P kazancını biraz geri çekerek stabil bir noktaya getirin.

D Kazancı Ayarı: P kazancını stabil bir noktada bırakarak D kazancını yavaşça artırın. Bu, P kazancının neden olduğu salınımları sönümlemeye yardımcı olacaktır. Aşımı ve yerleşme süresini izleyin.

I Kazancı Ayarı: P ve D kazançları ile sistemin nispeten stabil ve hızlı tepki verdiğinden emin olduktan sonra, I kazancını yavaşça artırın. Bu, kalıcı durum hatasını ortadan kaldıracaktır. Çok fazla I kazancı aşırı aşım ve yavaş tepkiye neden olabilir.

İnce Ayar: Küçük adımlarla P, I, D kazançlarını ayarlayarak istenen performansı (hız, doğruluk, kararlılık, aşım ve yerleşme süresi) elde edene kadar deneme-yanılma yapın. Her değişiklikten sonra sistemin tepkisini gözlemleyin.

Yük Testi: Farklı yük koşulları ve hareket profilleri altında sistemi test ederek ayarların sağlamlığını doğrulayın.

10. "Otomatik ayar" (auto-tuning) nedir ve manuel ayara göre ne zaman tercih edilmelidir?

Otomatik Ayar (Auto-tuning): Servo sürücünün, motor ve bağlı olduğu mekanik sistemin özelliklerini otomatik olarak belirleyerek en uygun PID ve diğer kontrol parametrelerini hesapladığı bir fonksiyondur. Sürücü genellikle bir dizi test hareketi yaparak sistemin ataletini, sürtünmesini ve diğer dinamik özelliklerini analiz eder.

Ne Zaman Tercih Edilmeli:

Hızlı Kurulum: Özellikle ilk kurulumda veya farklı yüklerle çalışırken hızlı bir başlangıç ayarı elde etmek için idealdir.
Karmaşık Sistemler: Manuel ayarın zor veya zaman alıcı olduğu karmaşık mekanik sistemlerde iyi bir başlangıç noktası sağlar.
Tecrübe Eksikliği: PID kontrol konusunda tecrübesi olmayan kullanıcılar için pratik bir çözümdür.

Ancak, otomatik ayar her zaman en mükemmel performansı sağlamayabilir. Özel uygulama gereksinimleri (örneğin, çok düşük aşım veya belirli bir bant genişliği) varsa, otomatik ayardan sonra manuel ince ayar yapmak gerekebilir.
