Ripple Voltaj Nedir ve CNC Sistemleri İçin Neden Önemlidir?

Ripple voltaj, bir DC güç kaynağının çıkışında gözlemlenen, periyodik bir AC bileşenidir. Genellikle AC şebeke geriliminin doğrultulması (rectification) ve ardından yetersiz filtreleme sonucu oluşur. İdeal bir DC gerilim düz bir çizgi iken, ripple voltajlı bir DC gerilimde küçük tepecikler ve çukurlar bulunur. Bu dalgalanmaların genliği ve frekansı, güç kaynağının tasarımına ve yükün özelliklerine bağlıdır. CNC makinelerinde kullanılan hassas elektronik bileşenler, düşük toleranslı sinyal işleme devreleri ve yüksek hızlı kontrol sistemleri için bu dalgalanmalar ciddi sorunlara yol açabilir. Özellikle **CNC kontrol kartları** gibi merkezi işlem birimleri, kararlı bir besleme gerilimine ihtiyaç duyar.

PLC Sistemleri Üzerindeki Ripple Voltaj Etkileri ve CNC Entegrasyonu

Programlanabilir Mantıksal Denetleyiciler (PLC'ler), CNC makinelerinin otomasyonunda merkezi bir rol oynar. Ripple voltaj, PLC sistemlerinin giriş/çıkış modüllerini, işlemci performansını ve iletişim stabilitesini olumsuz etkileyebilir:

Sinyal Bozunumu: Özellikle analog giriş/çıkış modülleri, ripple voltajdan doğrudan etkilenir. Sensörlerden gelen hassas sinyallerin doğru okunmasını engelleyerek hatalı ölçümlere ve dolayısıyla yanlış kontrol kararlarına yol açabilir.
İşlemci Kararsızlığı: PLC'nin merkezi işlem birimi (CPU), kararlı bir DC besleme ile çalışır. Ripple voltaj, CPU'nun iç saat frekansında sapmalara, veri işleme hatalarına veya hatta beklenmedik resetlenmelere neden olabilir. Bu durum, CNC işleme süreçlerinde duraklamalara veya hatalı hareketlere yol açar.
İletişim Hataları: PLC'nin diğer CNC bileşenleriyle (örneğin, **servo motor ve sürücüler** veya HMI paneller) olan iletişimini sağlayan haberleşme portları, ripple voltajdan etkilenebilir. Bu da veri paket kayıplarına ve iletişim kesintilerine neden olabilir.

Servo ve Step Sürücüler Üzerindeki Ripple Voltaj Etkileri ve CNC Performansı

CNC makinelerinin hassas hareket kontrolü, **step motor ve sürücüler** ile servo motor ve sürücüler tarafından sağlanır. Bu sürücüler, motorlara gönderilen akım ve gerilimi çok hassas bir şekilde kontrol etmek zorundadır. Ripple voltajın sürücüler üzerindeki etkileri şunlardır:

Motor Kontrol Hassasiyeti Kaybı: Sürücüye gelen besleme gerilimindeki dalgalanmalar, motor sargılarına uygulanan akımın kararlılığını bozar. Bu durum, özellikle mikro adım kontrolü gerektiren step motorlarda veya yüksek hassasiyetli konumlandırma gerektiren servo motorlarda pozisyon hatalarına, titreşime ve istenmeyen hareketlere neden olabilir.
Aşırı Isınma ve Ömür Kısalması: Ripple voltaj nedeniyle sürücülerin çıkış katlarında oluşan düzensiz akım dalgalanmaları, motorların ve sürücülerin elektronik bileşenlerinin daha fazla ısınmasına yol açar. Bu durum, hem motorların hem de sürücülerin ömrünü kısaltır.
Gürültü ve Titreşim: Düzensiz besleme, motorlarda elektriksel gürültüye ve mekanik titreşimlere neden olabilir. Bu durum, işleme kalitesini düşürür ve özellikle yüksek devirde çalışan **spindle motor** gibi bileşenlerde istenmeyen sonuçlar doğurur.

Sensör ve Sivic Çeşitleri Üzerindeki Ripple Voltaj Etkileri ve CNC Güvenliği

CNC sistemlerinde kullanılan **sensör ve sivic çeşitleri**, limit anahtarları, yakınlık sensörleri ve encoder'lar gibi bileşenler, makinenin güvenli ve doğru çalışması için hayati öneme sahiptir. Bu elemanlar, genellikle düşük voltaj DC ile beslenir ve ripple voltajdan kolayca etkilenebilir:

Yanlış Tetiklemeler: Ripple voltaj, sensörlerin eşik değerlerini etkileyerek yanlış tetiklemelere veya algılama hatalarına neden olabilir. Örneğin, bir limit sivicinin gereksiz yere kapanması veya açılması, makinenin aniden durmasına veya tehlikeli hareketler yapmasına yol açabilir.
Sinyal Kaybı: Optik veya manyetik encoder'lar gibi pozisyon geri beslemesi sağlayan sensörler, ripple voltaj nedeniyle sinyal kaybı yaşayabilir. Bu da CNC'nin konumlandırma doğruluğunu ciddi şekilde bozar.
Güvenilirlik Azalması: Ripple voltaj, sensörlerin genel çalışma güvenilirliğini düşürür ve arıza oranlarını artırabilir.

MERMAK CNC Perspektifiyle Ripple Voltajın Azaltılması ve Optimal Güç Yönetimi

MERMAK CNC olarak, sistemlerinizin kararlılığı ve performansı için ripple voltajın minimize edilmesinin önemini biliyoruz. Bu bağlamda önerdiğimiz ve uyguladığımız bazı çözümler şunlardır:

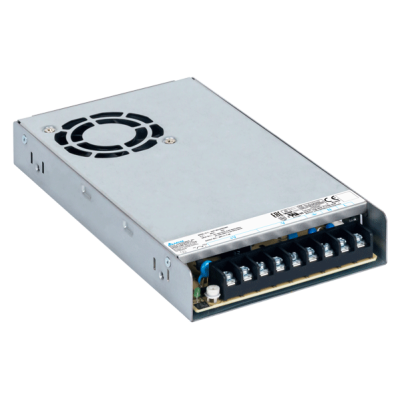

Yüksek Kaliteli Güç Kaynakları: Düşük ripple faktörüne sahip, endüstriyel standartlara uygun, regüle edilmiş anahtarlamalı güç kaynakları (SMPS) kullanmak esastır. Bu tür güç kaynakları, daha iyi filtreleme kapasitesine sahiptir.
Etkili Filtreleme: Güç kaynaklarının yanı sıra, hassas yüklerin girişlerine ek kapasitörler ve indüktörler ekleyerek pasif filtreleme yapmak, ripple seviyesini daha da düşürebilir.
Doğru Topraklama ve Kablo Yönetimi: İyi bir topraklama sistemi ve parazitleri minimize eden doğru kablo seçimi ve yönlendirmesi, dış kaynaklı gürültünün ve ripple'ın sistem üzerindeki etkisini azaltır. Güç ve sinyal kablolarının ayrılması da kritik öneme sahiptir.
Sistem Tasarımı: MERMAK CNC mühendisleri, sistem tasarımı aşamasında güç dağıtımını ve kritik bileşenlerin beslemesini ripple voltajdan en az etkilenecek şekilde planlar.

Sonuç olarak, ripple voltaj, CNC otomasyon sistemlerinde göz ardı edilmemesi gereken önemli bir faktördür. PLC'lerden sürücülere, sensörlerden kontrol kartlarına kadar tüm elektronik bileşenlerin performansını ve ömrünü doğrudan etkileyebilir. MERMAK CNC olarak, sistemlerinizde optimum güç kalitesini sağlamak ve dolayısıyla yüksek hassasiyet, güvenilirlik ve verimlilik elde etmek için en doğru çözümleri sunmaktayız. Unutmayın, kararlı bir güç beslemesi, kesintisiz ve hatasız bir CNC operasyonunun temelidir.

Ripple Gerilimi nedir ve bir güç kaynağında nasıl oluşur?

Ripple gerilimi, bir AC geriliminin doğrultulduktan (redresörden geçirildikten) ve filtrelendikten sonra dahi DC çıkışta kalan istenmeyen periyodik AC bileşendir. Genellikle doğrultucu çıkışında kullanılan kapasitörlerin şarj/deşarj döngülerinden veya filtreleme elemanlarının yetersiz kalmasından kaynaklanır.

Ripple geriliminin elektronik bileşenler üzerindeki temel etkileri nelerdir?

Ripple gerilimi, özellikle güç kaynağı çıkışındaki elektrolitik kapasitörlerin ömrünü kısaltır, aşırı ısınmaya neden olur, bağlı devrelerde gürültüye ve kararsız çalışmaya yol açar. Ayrıca, voltaj regülatörleri üzerinde ekstra stres yaratarak verimliliği düşürebilir.

Ripple gerilimi analog devrelerde sinyal bütünlüğünü nasıl etkiler?

Analog devrelerde ripple, istenmeyen bir gürültü bileşeni olarak sinyale karışır. Bu durum, Sinyal-Gürültü Oranı'nı (SNR) düşürür, ölçüm hassasiyetini azaltır, sensör çıkışlarında hatalara yol açar ve genel olarak devrenin performansını olumsuz etkiler.

Dijital sistemlerde yüksek ripple gerilimi ne tür sorunlara yol açabilir?

Dijital sistemlerde yüksek ripple gerilimi, mantıksal hatalara (logic errors), yanlış tetiklemelere, veri bozulmalarına, saat (clock) sinyallerinde jitter'a ve mikrodenetleyicilerin veya diğer dijital entegre devrelerin kararsız çalışmasına neden olabilir. Bu durum sistemin güvenilirliğini ciddi şekilde etkiler.

Ripple geriliminin güç verimliliği ve ısı üretimi üzerindeki etkisi nedir?

Ripple gerilimi, güç kaynağı ve bağlı devre elemanlarında (özellikle kapasitörler ve voltaj regülatörleri) ekstra akım dalgalanmalarına ve gerilim düşüşlerine neden olur. Bu durum, kayıpları artırarak sistemin güç verimliliğini düşürür ve daha fazla ısı üretilmesine yol açar.

Bir devrede ripple gerilimini azaltmak için hangi temel teknikler kullanılır?

Ripple'ı azaltmak için başlıca teknikler şunlardır: daha büyük kapasiteli filtre kondansatörleri kullanmak, LC filtreler (indüktör-kapasitör) eklemek, aktif filtreleme devreleri tasarlamak ve özellikle doğrusal (linear) veya anahtarlamalı (switching) voltaj regülatörleri kullanmaktır.

Voltaj regülatörleri ripple gerilimini azaltmada nasıl bir rol oynar?

Voltaj regülatörleri, girişlerindeki dalgalanmaları (ripple) büyük ölçüde bastırarak çıkışlarında çok daha kararlı ve düşük ripple'lı bir DC gerilim sağlarlar. Özellikle Düşük Bırakma Voltajlı (LDO) regülatörler, ripple reddetme oranı (PSRR) yüksek olduğu için bu konuda oldukça etkilidir.

Ripple gerilimi ölçümünde dikkat edilmesi gerekenler nelerdir ve hangi ekipmanlar kullanılır?

Ripple gerilimi ölçümünde genellikle bir osiloskop kullanılır. Ölçüm yaparken probun AC kuplaj modunda olması, kısa ve düşük empedanslı prob bağlantıları kullanılması, toprak döngülerinden ve harici gürültüden kaçınılması önemlidir. Gerçek RMS multimetreler de kullanılabilir ancak osiloskop dalga biçimini görme avantajı sunar.

Farklı uygulamalar için kabul edilebilir ripple gerilimi seviyeleri nasıl belirlenir?

Kabul edilebilir ripple seviyeleri, uygulamanın hassasiyetine bağlıdır. Hassas analog devreler (örneğin ses amplifikatörleri, RF alıcıları) için milivolt seviyelerinde (hatta mikrovolt) çok düşük ripple gerekirken, dijital mantık devreleri için genellikle yüzlerce milivolt seviyeleri kabul edilebilir olabilir. Bileşen üreticilerinin veri sayfaları ve uygulama notları referans alınır.

Ripple geriliminin uzun vadede bir sistemin güvenilirliği ve ömrü üzerindeki etkileri nelerdir?

Yüksek ripple gerilimi, sistemdeki bileşenlerin (özellikle elektrolitik kapasitörler, entegre devreler) sürekli stres altında çalışmasına neden olur. Bu durum, bileşenlerin aşırı ısınma döngülerine maruz kalmasına, elektriksel stresin artmasına ve zamanla performans düşüşüne yol açarak sistemin genel güvenilirliğini azaltır ve erken arızalara neden olarak ömrünü kısaltır.
