Potansiyometre, direnç değerini ayarlamak ve böylece bir devredeki elektrik akışını kontrol etmek için kullanılan pasif bir elektronik bileşendir. Potansiyometreler genellikle bir döner veya kaydırıcı mekanizma ile bir direnç değerini ayarlar. Bir potansiyometre, değişken bir direnç oluşturmak için kullanılabilir veya belirli bir voltajı ölçmek veya ayarlamak için bir voltaj bölücü olarak kullanılabilir.
Potansiyometrenin çalışma prensibi, genellikle bir direnç hattı üzerinde hareket eden bir "sürgü" veya "wiper" olarak adlandırılan hareketli bir kontağı temel alır. Kontağın direnç hattı üzerindeki konumu, potansiyometrenin genel direncini belirler. Bu sürgü, bir döner düğme veya bir kaydırıcı çubuk aracılığıyla manuel olarak hareket ettirilebilir. Sürgünün konumu değiştirildiğinde, devredeki direnç değişir ve bu da akımın veya voltajın değişmesine neden olur.
Potansiyometrelerin iki ana türü vardır: döner potansiyometreler ve kayan (lineer) potansiyometreler. Döner potansiyometreler, genellikle bir döner düğme ile kontrol edilen bir sürgüyü kullanır ve genellikle ses seviyesi kontrolleri gibi uygulamalarda kullanılır. Kayan potansiyometreler ise, genellikle bir çubuk veya kolu boyunca hareket eden bir sürgüyü kullanır ve genellikle karıştırıcılar veya aydınlatma kontrolleri gibi uygulamalarda kullanılır.
Potansiyometreler, direnç değerlerini ayarlamak ve elektrik akışını kontrol etmek için kullanıldıkları için, elektronik cihazların bir dizi farklı yönünü kontrol etmek için kullanılırlar. Örneğin, bir potansiyometre, bir cihazın ses seviyesini veya aydınlatmasını kontrol etmek, bir motorun hızını kontrol etmek veya bir sinyal jeneratörünün frekansını ayarlamak için kullanılabilir.
Özetle, potansiyometre, elektrik akışını kontrol etmek ve elektronik cihazların çeşitli yönlerini kontrol etmek için kullanılan bir direnç ayarlama cihazıdır. Bu pasif elektronik bileşen, bir dizi farklı uygulamada kullanılır ve elektronik sistemlerin fonksiyonlarını ve performansını kontrol etme yeteneği sağlar.
Potansiyometreler, birçok farklı elektronik cihaz ve sistemde kullanılır. İşte potansiyometrelerin kullanıldığı bazı yaygın uygulamalar:
Ses Kontrolü: En yaygın uygulamalardan biri ses seviyesi kontrolüdür. Stereo sistemler, amplifikatörler, karıştırıcılar ve diğer ses cihazları genellikle bir potansiyometre kullanır. Ses seviyesini yükseltmek veya azaltmak için potansiyometrenin direncini ayarlarlar.
Aydınlatma Kontrolü: Potansiyometreler, ışıkların parlaklığını kontrol etmek için de kullanılır. Bir potansiyometre, bir lambanın parlaklığını artırmak veya azaltmak için direnci ayarlayabilir.
Motor Hız Kontrolü: Potansiyometreler, motorların hızını kontrol etmek için de kullanılır. Bir potansiyometre, bir motorun hızını artırmak veya azaltmak için direnci ayarlar.
Ölçüm Cihazları: Potansiyometreler, ölçüm cihazlarında sıklıkla kullanılır. Örneğin, bir voltmetre, bir potansiyometre kullanarak ölçülen voltajı ayarlar.
Elektronik Müzik Enstrümanları: Potansiyometreler, elektronik müzik enstrümanlarında yaygın olarak kullanılır. Bir potansiyometre, bir enstrümanın sesini, tonunu veya hacmini kontrol edebilir.
Sonuç olarak, potansiyometreler, birçok farklı uygulamada kullanılan çok yönlü bir bileşendir. Potansiyometrelerin direnci ayarlama yeteneği, birçok elektronik cihazın ve sistemin fonksiyonlarını ve performansını kontrol etmeyi mümkün kılar.
Potansiyometreler, genellikle bir direnç hattı üzerinde hareket eden bir sürgü veya "wiper" adı verilen bir kontağın hareketiyle direnci ayarlar. Bu sürgü, genellikle bir döner düğme veya bir kaydırıcı çubuk aracılığıyla manuel olarak hareket ettirilir. Sürgünün konumu değiştirildiğinde, direnç değişir ve bu da devredeki elektrik akımının veya voltajın değişmesine neden olur.
Bir potansiyometrenin ana bileşenleri şunlardır: direnç elemanı, hareketli kontak (sürgü), ve terminal. Direnç elemanı genellikle karbon, metal veya seramikten yapılmış yuvarlak bir halkadır. Sürgü, direnç elemanına sürtünür ve direnç elemanı boyunca hareket ederken direnci değiştirir. Terminal, potansiyometrenin elektrik devresine bağlandığı yerdir.
Bir potansiyometre kullanıldığında, kullanıcı sürgüyü hareket ettirerek direnç değerini ayarlar. Sürgü, direnç hattı boyunca hareket ettikçe, sürgü ve terminal arasındaki direnç değişir. Bu direnç değişikliği, devredeki elektrik akımının veya voltajın değişmesine neden olur.
Sonuç olarak, potansiyometreler, direnci ayarlayarak bir elektrik devresindeki akımı veya voltajı kontrol etmek için kullanılır. Bu pasif elektronik bileşenler, bir dizi farklı uygulamada kullanılır ve elektrik devrelerinin çeşitli yönlerini kontrol etme yeteneği sağlar.
Potansiyometre seçimi, belirli bir projenin veya uygulamanın gereksinimlerine bağlı olarak yapılır. Potansiyometre, direnç değerini ayarlayarak bir devrede akımı veya voltajı kontrol etmek için kullanılan bir elemandır. İşte potansiyometre seçimi yapılırken dikkate alınması gereken temel kriterler:
Direnç Değeri: Potansiyometrenin ana özelliği olan direnç değerini (Ohm cinsinden) projenizin gereksinimlerine uygun olarak seçmelisiniz. Örneğin, 10kΩ'lık bir potansiyometre mi yoksa 100kΩ'lık bir potansiyometre mi gerekiyor?
Direnç Türü: Potansiyometreler lineer veya logaritmik (ses potansiyometreleri için yaygın) olabilir. Lineer potansiyometreler, döndürme hareketi boyunca direncin eşit oranda değiştiği potansiyometrelerdir. Logaritmik potansiyometrelerde ise direnç, döndürme hareketi boyunca logaritmik olarak değişir.
Fiziksel Boyut: Uygulamanıza ve yerleşim planınıza bağlı olarak doğru boyutta potansiyometre seçimi yapmalısınız.
Güç Derecelendirmesi: Potansiyometrenin taşıyabileceği maksimum gücü (Watt cinsinden) dikkate almalısınız. Özellikle yüksek akım veya güç uygulamaları için bu önemlidir.
Dönme Hareketi: Tam dönüş sayısı (örneğin, 270 derece veya 300 derece) ve potansiyometrenin mekanik durma noktaları, seçim kriterlerinden bir diğeridir.
Montaj Tipi: PCB'ye doğrudan monte edilebilen potansiyometreler, panel montajı veya diğer montaj tipleri arasında bir seçim yapmalısınız.
Mil Tipi ve Boyutu: Kullanılacak kontrol dönerinin veya düğmenin türüne uygun bir mil tipi (örneğin, yuvarlak, yarı yuvarlak veya D-şekli) ve boyutu seçmelisiniz.
Kullanım Sıklığı: Eğer bir potansiyometre çok sık kullanılacaksa, özellikle endüstriyel uygulamalarda, daha dayanıklı bir model tercih edilmelidir.
Fiyat ve Üretici: Kaliteli bir ürün için tanınmış bir üreticinin potansiyometresini tercih edebilirsiniz. Ancak bütçe kısıtlamalarınız varsa, fiyat-performans oranını dikkate alarak bir seçim yapmalısınız.
Potansiyometre seçimi yapılırken, belirli bir projede veya uygulamada tam olarak neyin gerekli olduğunu bilmek esastır. Yukarıdaki kriterler, potansiyometre seçiminin temel yönlerini kapsamaktadır, ancak her zaman belirli bir projenin veya uygulamanın özel gereksinimlerini dikkate almalısınız.

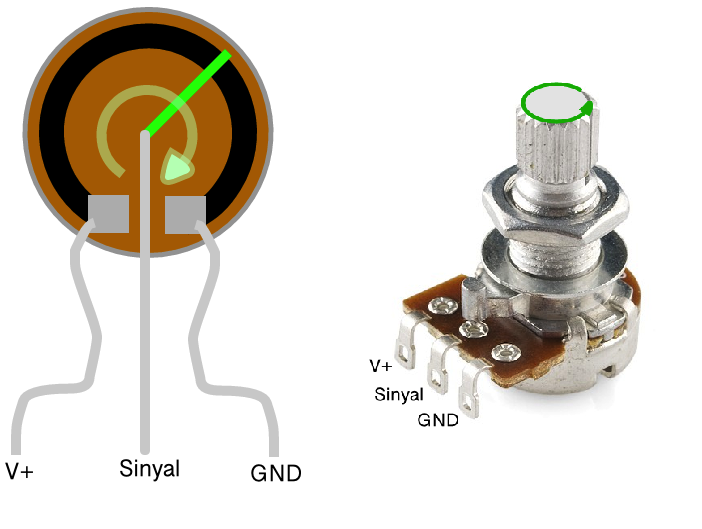

Potansiyometre, genellikle üç bacağa sahip olan ve direnci ayarlamak için kullanılan bir elemandır. Bu bacaklardan biri "orta bacak" olarak adlandırılır ve kalan iki bacak "uç bacaklar" olarak adlandırılır. Potansiyometreyi bağlama şekli, ne tür bir uygulama için kullanıldığına bağlıdır. İşte temel potansiyometre bağlantı yöntemleri:
Voltaj Bölücü Olarak Kullanım:
Değişken Direnç Olarak Kullanım:
Rheostat Olarak Kullanım:
Bağlantı yapılırken dikkat edilmesi gereken birkaç husus:
Son olarak, potansiyometre kullanılırken belirli bir uygulama için gereksinimlerinize ve potansiyometrenin teknik özelliklerine dikkat ederek doğru bağlantıyı yapmalısınız.
